Sinopsis del libro Chipeadora. Trituradora de Ramas + Martillos |
La Chipeadora de Ramas trata los residuos de las podas que son procesados como sólidos para el reciclaje y reutilización correcta.
Tritura ramas de hasta 10 centímetros de diámetro, recomendado para triturar cercas del jardín, ramas de árboles, cerca vivas, follajes en general, tallos, restos de vegetales y frutas, que tienen como objetivo ofrecer material para el abono orgánico.
Es posible también triturar varias veces para mejorar el astillado al pasar por el molino de martillos, que se divide en cuatro cámaras de triturado para procesar el total del material ingresado.

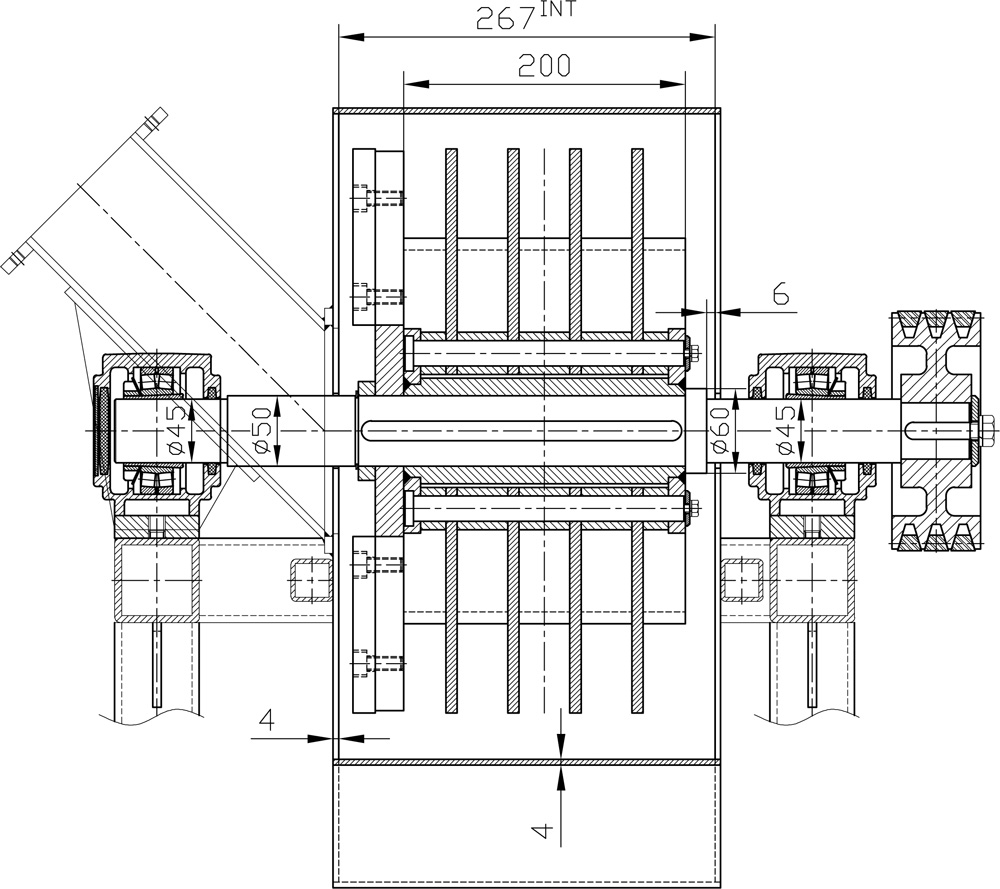

Está equipado con cuatro cuchillas fijas en un volante que resulta el primer paso de corte en el ingreso, para continuar el triturado al ingresar en una de las cuatro cámaras donde los martillos disminuyen el tamaño para en el final impulsarlo hacia la salida con las palas propulsoras.

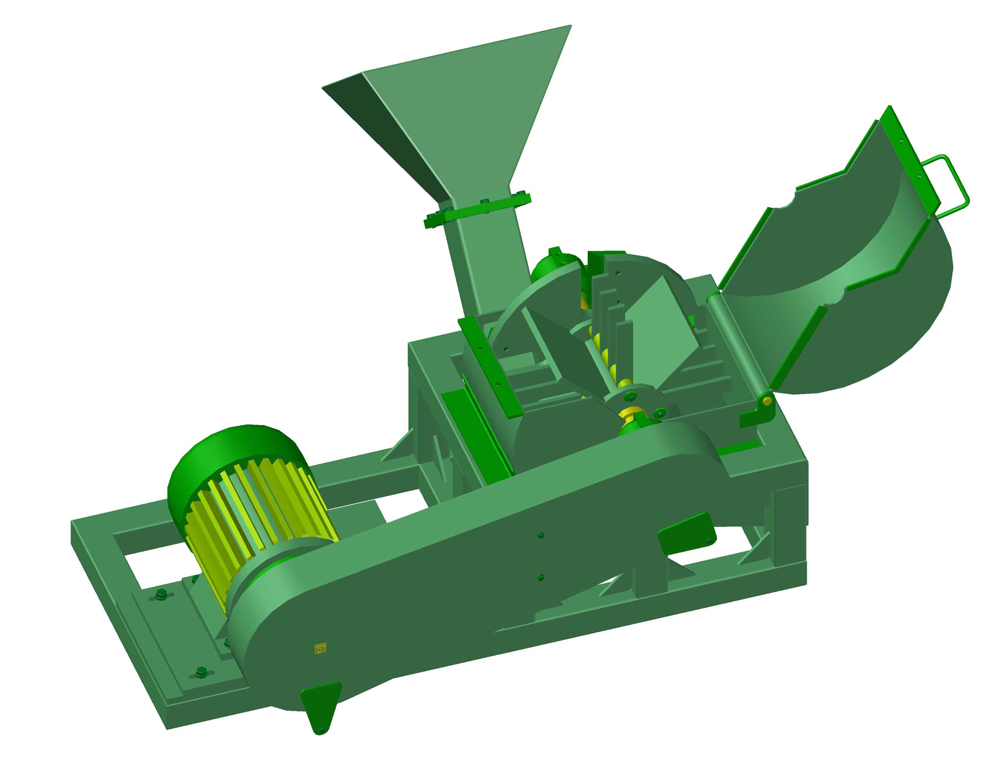

Todos los elementos del proceso son removibles —para su reemplazo y/o mantenimiento— del eje motor con una simple traba de seguridad. La transmisión de potencia está garantizada a través de tres correas en “V”, que permiten aumentar la velocidad del disco y obtener más operatividad a un ritmo más rápido. El cubrepoleas protege al operador y resguarda el buen funcionamiento del equipo.
Características técnicas de la
Chipeadora - Trituradora de Ramas + Martillos |
|
Potencia del Motor: 10 HP (7,5 kW)
Voltaje: 380 V
Velocidad de Giro de Corte: 1850 RPM
Fuerza Media de Corte: 26 Kg
Diámetro del Volante de Corte: 400 mm
Dimensiones de Entrada: 42cm x 31cm – Garganta: 10cm x 10cm
Producción Estimada: 300/500 Kg/h
Peso del Equipo: 295 Kg

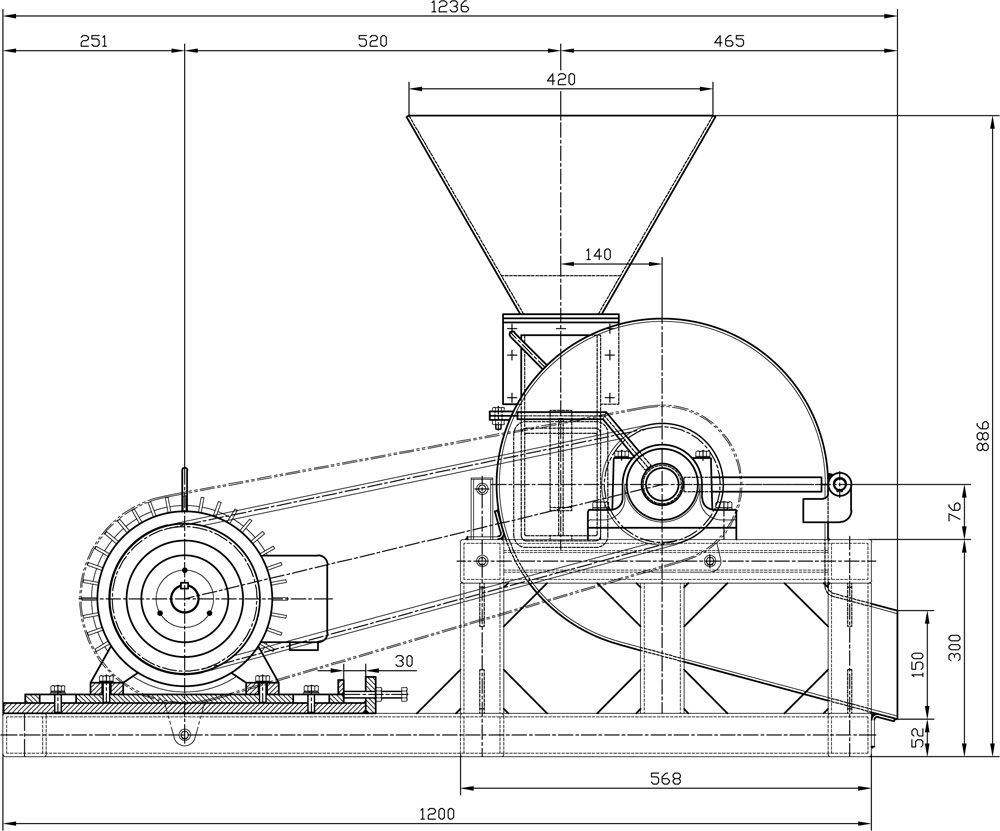

Dimensiones: 1,24m / 0,95m / h: 0,89m
Material: Hierro, AISI/SAE 1020/1045
|

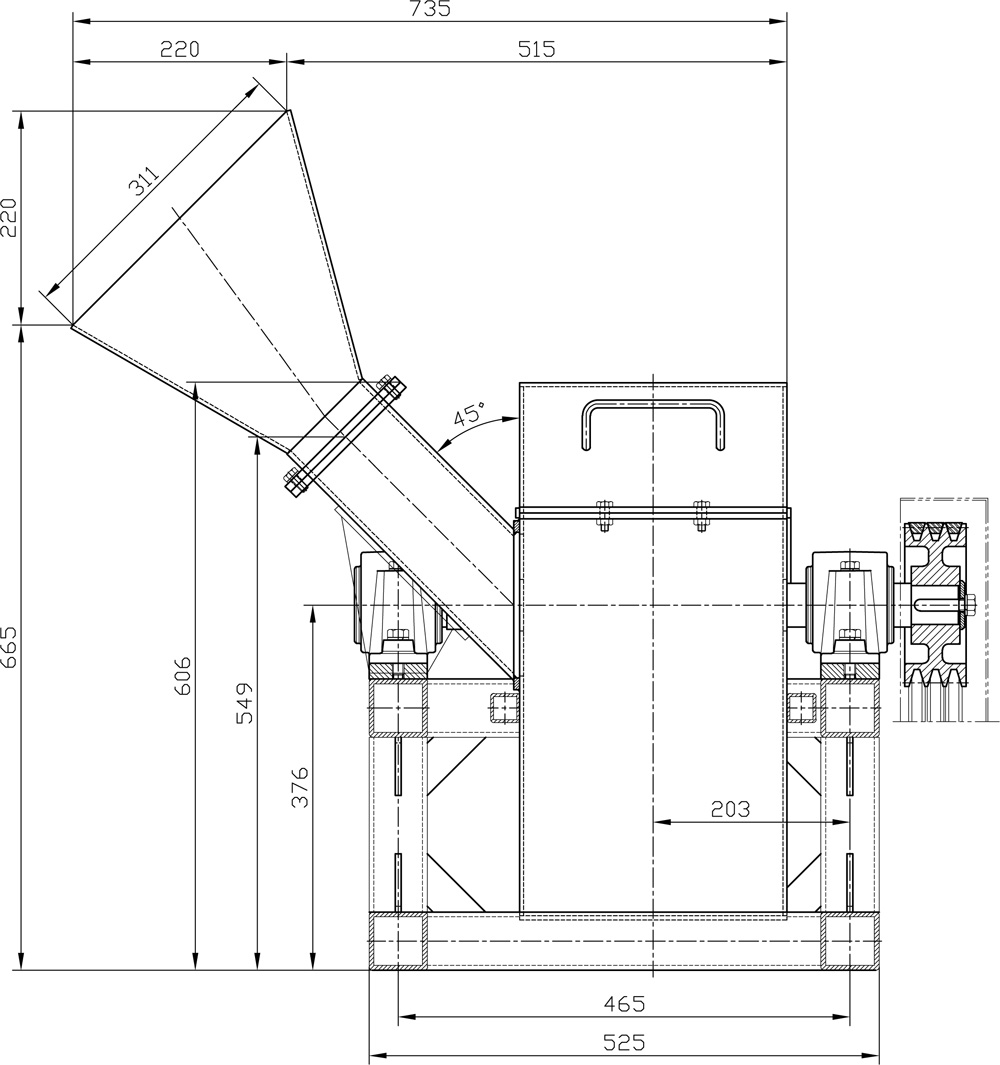

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

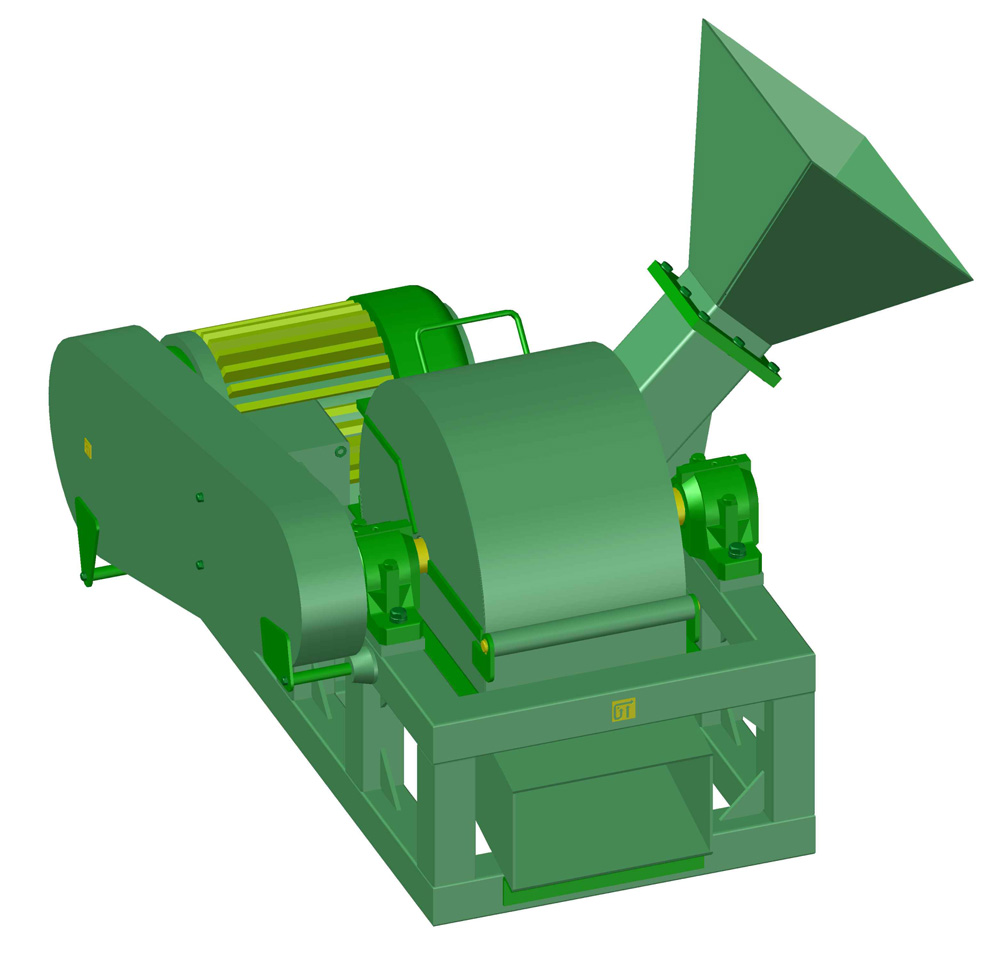

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr. |
Al final del libro se incluyen dos temas:
Consideraciones Generales sobre la atención del equipo y mantenimiento
así como los Requerimientos del Tablero Eléctrico. |
|
