Volcador de Bins

Portada del libro

Título:
Volcador de Bins

Subtítulo:
Planos de Fabricación

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2004223743940

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2020

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
73 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2020

Contraportada del libro
Sinopsis del libro Volcador de Bins

Esta es un equipo diseñado para el vaciado de Bins (contenedores) llenos de frutas frescas y secas, hortalizas, embutidos, cárnicos, y demás alimentos, de manera controlada y suave.

El ingreso del Bins lleno y la extracción del Bins vacío se realiza por el frente del equipo.  Posee un sistema de tope regulable, que le permite ajustarse a cualquier altura de Bins.

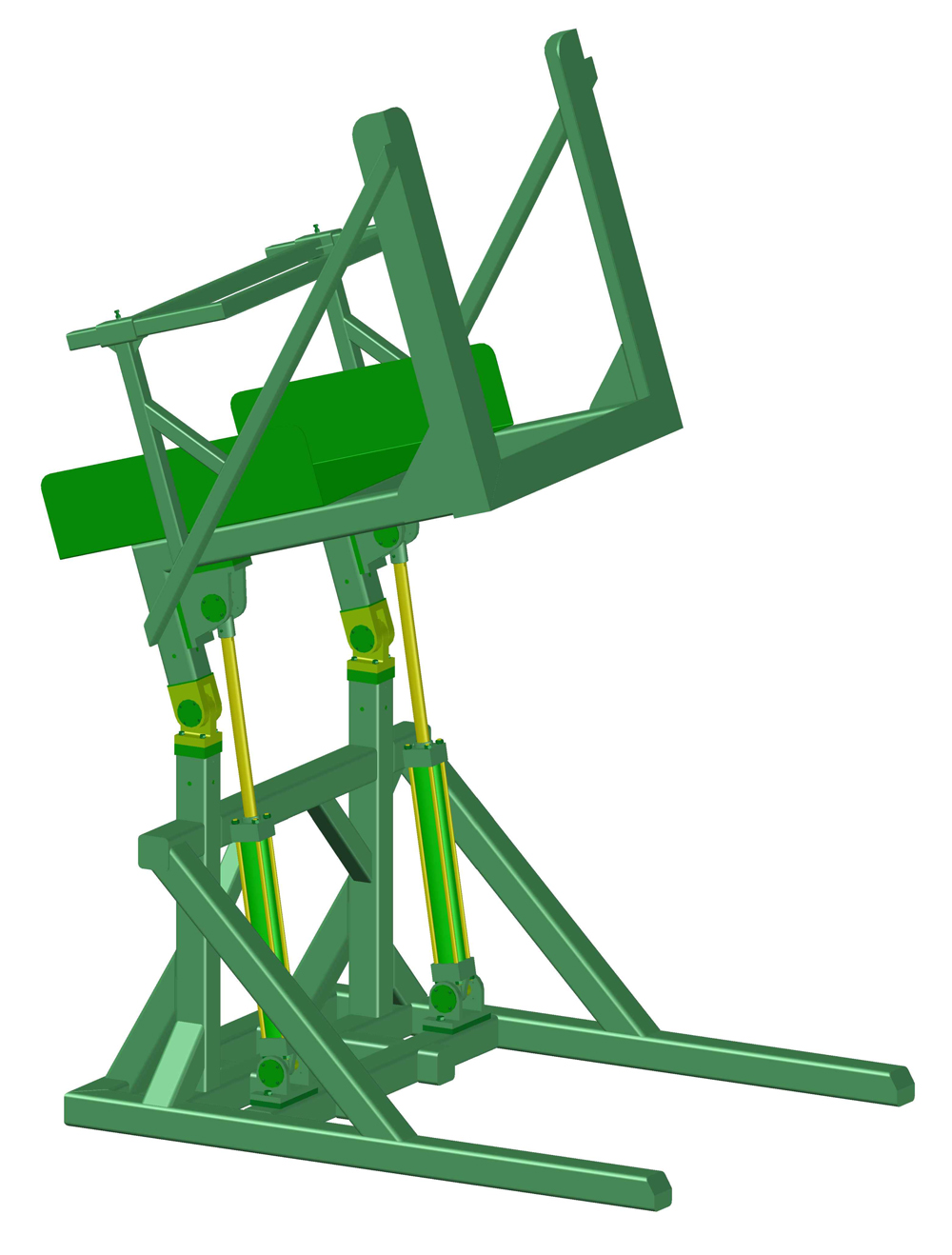

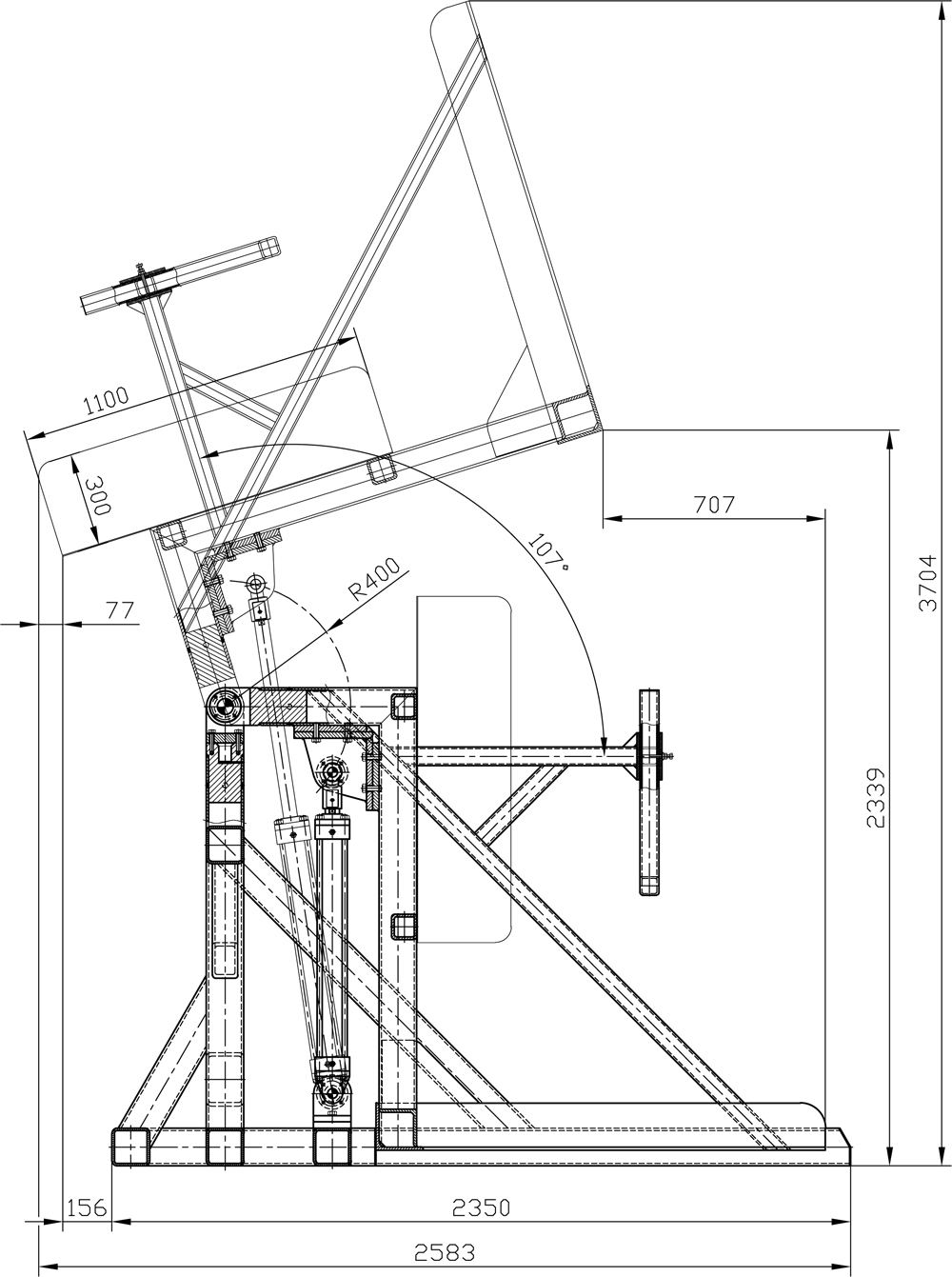

La descarga de los productos se realiza por deslizamiento sobre una bandeja que acompaña al Bins luego del vuelco a 107 grados. También puede inclinarse a 90 grados (horizontal) para realizar la descarga de manera manual, dependiendo del producto a manipular.


Características Técnicas

Carga Máxima de Vuelco: 900Kg
Ángulo Máximo de Vuelco: 107°
Altura de Volcado a 107°: 1940mm
Apoyo de Bins Máximo: 1300x1300mm
Tope de Altura Del Bins:
Regulable: 700/1100mm (Diseño 800mm)
2 Cilindros Hidráulicos - Diámetro: 80mm - Carrera: 615mm
Presión de Trabajo Mínima del Cilindro: 6.5Mpa (65bar)
Material Estructural: Fe  - Terminación: Pintado Epoxi
Material Bandeja de Descarga: SS304
Peso Total del Equipo sin Carga: ~1235Kg


Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.
Siguiendo esta página descubrirá más abajo dibujos generales del equipo
Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €24

Paypal
Dólar: u$s26

MercadoPago
Pesos Argentinos: $1690
Pagar

Precio Vigente desde
Mayo 2020
































Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Volcador de Bins

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Refuerzo 45º - 0211  44
Conjunto – 0000/* 7   Soporte Tope - 0212 45
Conjunto Base - 0100 /* 12   Brazo Soporte Tope - 0213 46
Base Soporte - 0101 16   Esquinero - 0214 47
Parte 1 Base Soporte - 0102 17   Tope - 0215  48
Parte 2 Base Soporte - 0103 18   Bandeja - 0216 49
Columna - 0104 19   Desarrollo Bandeja - 0217 50
Tubo Columna - 0105 20   Conjunto Soporte Cilindro - 0300 51
Inserto Columna - 0106 21   Soporte Cilindro - 0301 52
Cabezal Vuelco - 0107 22    Material Soporte Cilindro - 0302 53
Refuerzo 6 - 0109 24   Base Soporte Cilindro - 0303 54
Refuerzo 7 - 0110 25   Brazo Soporte Cilindro - 0304  55
Refuerzo 11 - 0111  26   Eje Base Cilindro - 0305 56
Refuerzo 12 - 0112 27   Buje Base Cilindro - 0306 57
Placa Cilindro - 0113 28   Tapa Base Cilindro - 0307 58
Conjunto Levadizo – 0200/* 29   Conjunto Fijación - 0400 59
Base Bins - 0201 34   Fijación - 0401  60
Brazo Levadizo - 0202 35   Material Fijación - 0402 61
Largo Brazo Levadizo - 0203 36   Horizontal Fijación - 0403 62
Corto Brazo Levadizo - 0204 37   Vertical Fijación - 0404 63
Sop. Rod. Brazo Lev. - 0205 38   Lateral Fijación - 0405 64
Refuerzo Base Bins - 0206 39   Eje Fijación - 0406  65
Soporte Vertical - 0207 40   Eje Vuelco - 0500 66
Soporte Horizontal - 0208 41   Tapa Vuelco - 0501 67
Refuerzo Base Brazo - 0209 42   Arandela Teflón - 0502 68
Tubo Item 1 - 0210 43

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002.

También es reconocido en Estados Unidos en Halliburton Energy Institute. Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos.

También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  volcador, bins, contenedor, volcador de bins, vaciado de contenedores, vaciado de recipientes

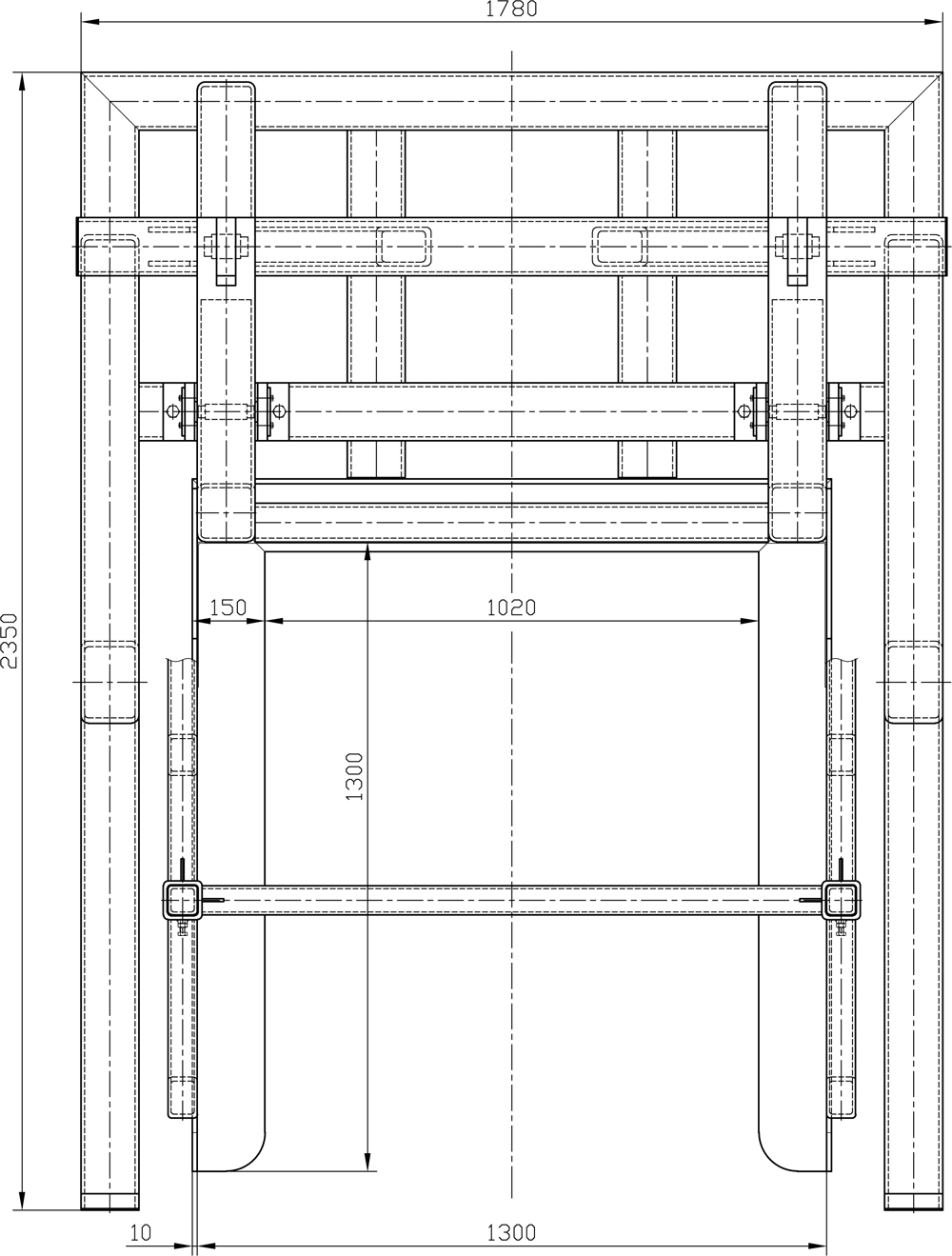

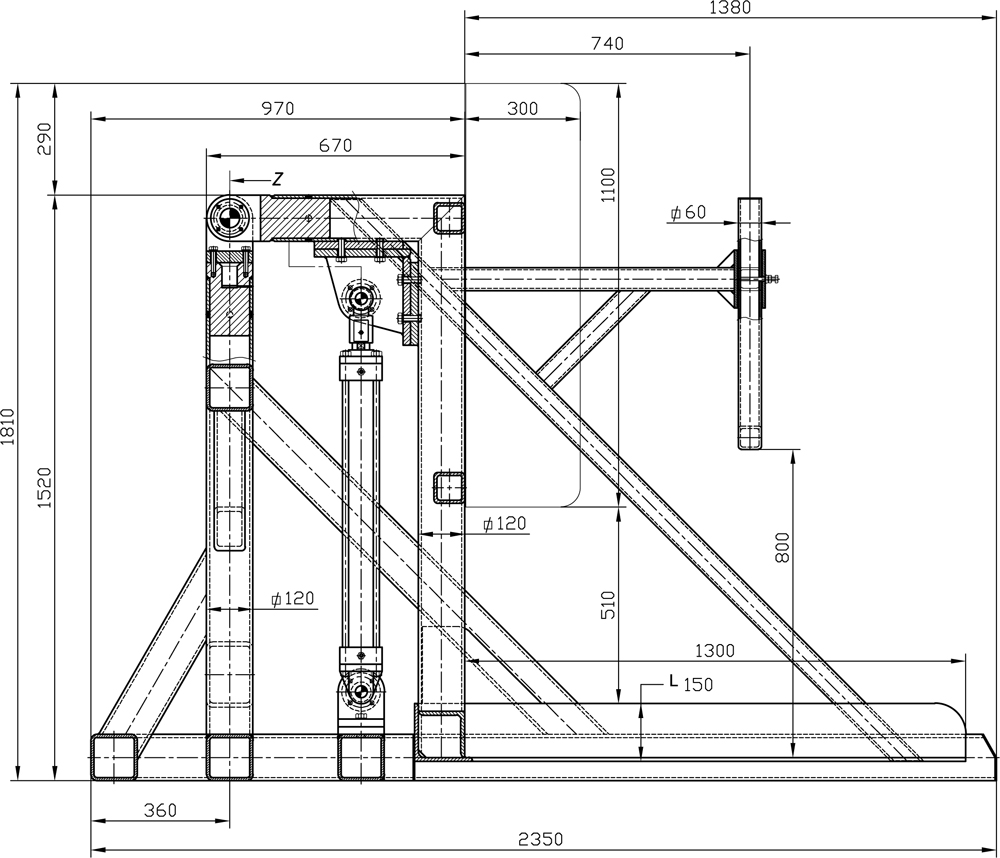

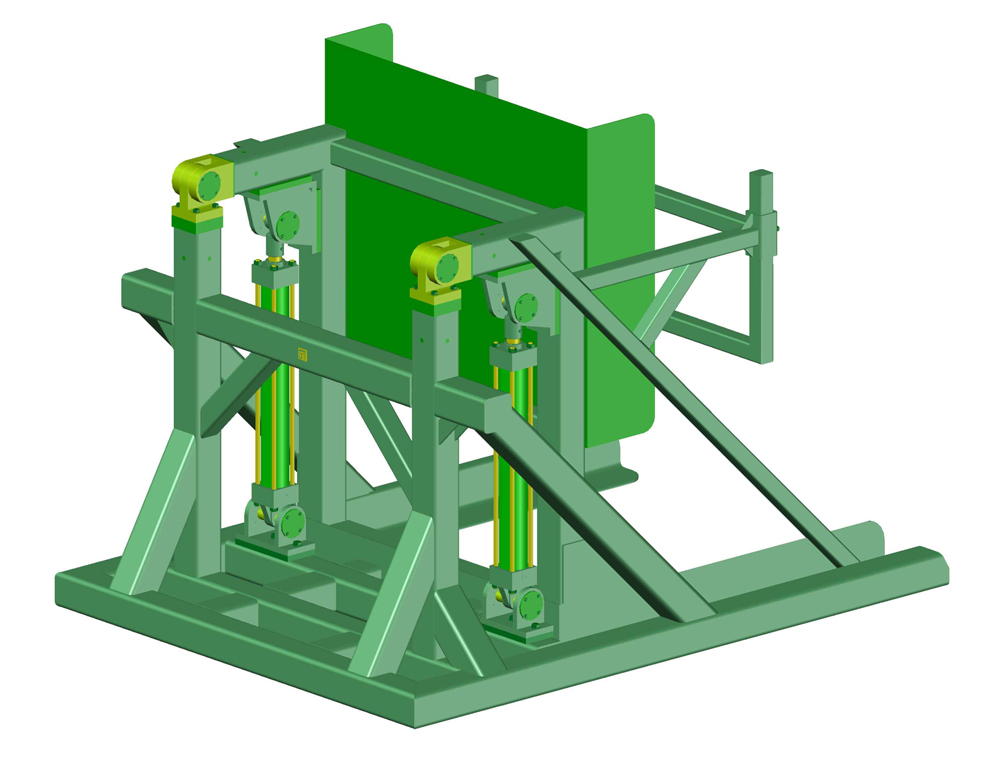

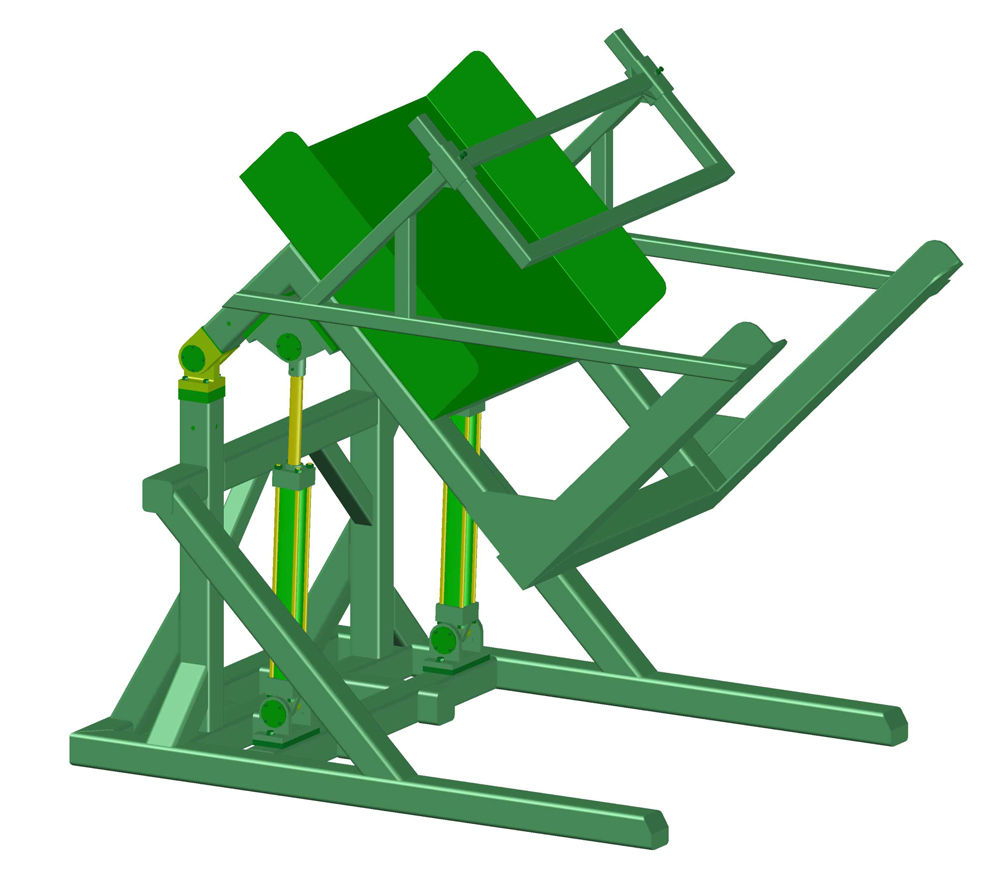

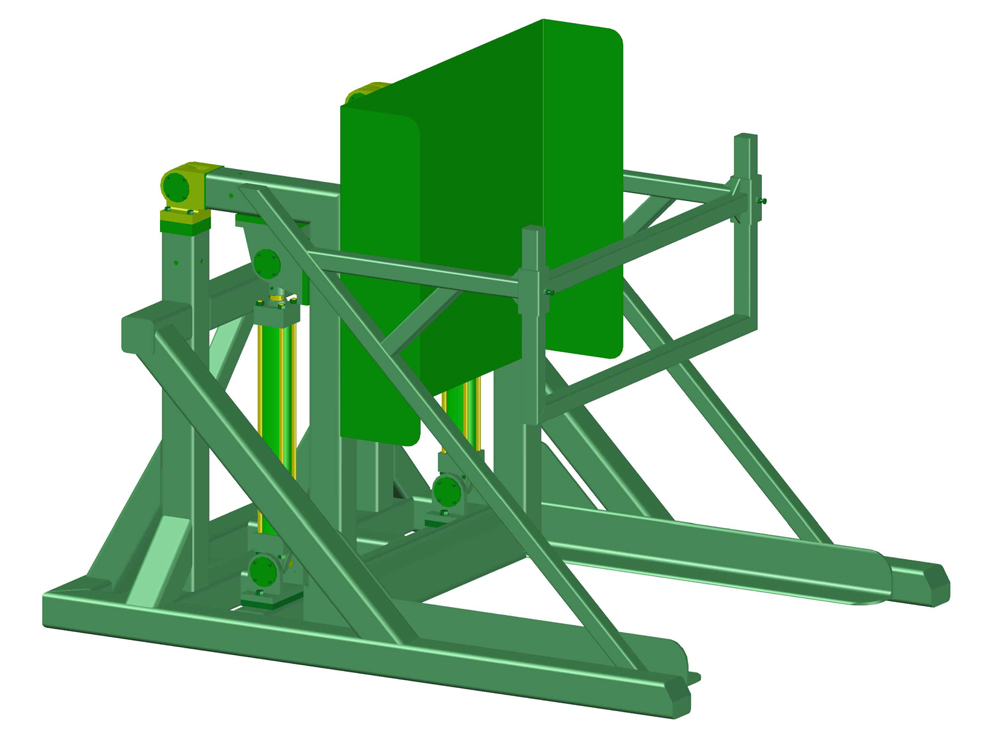

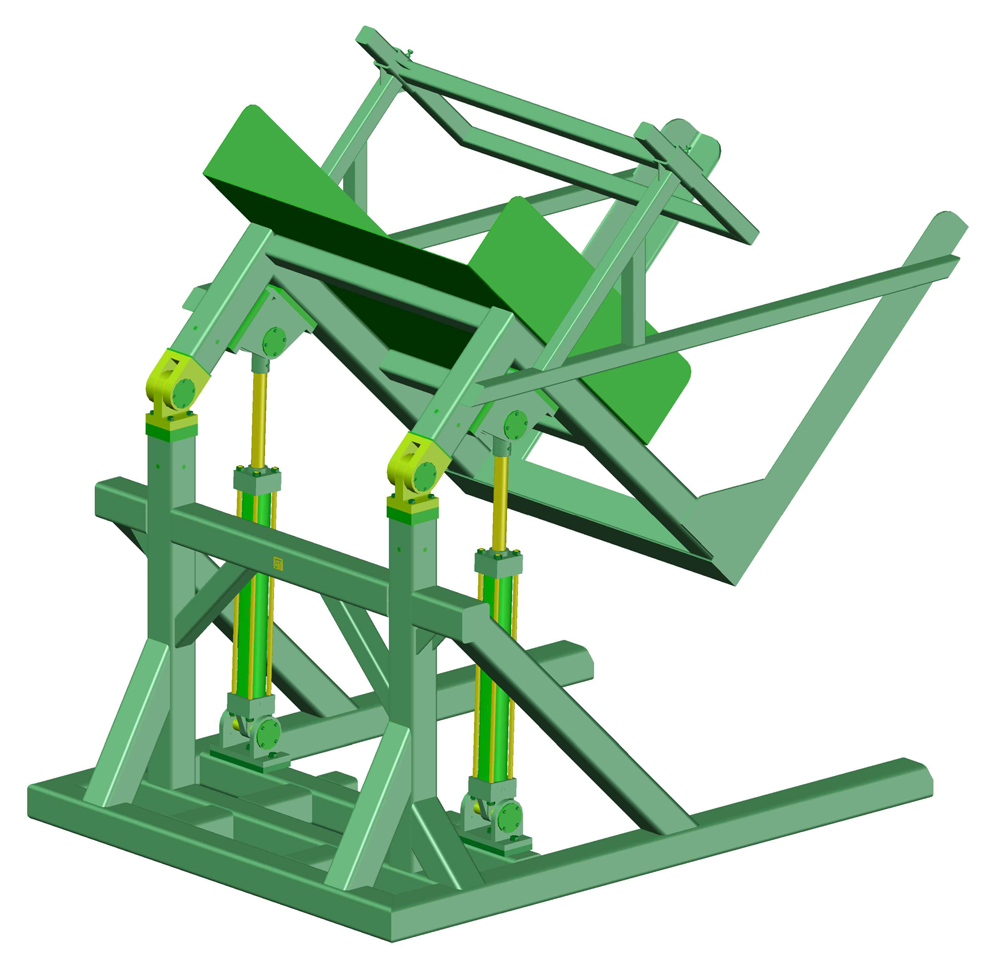

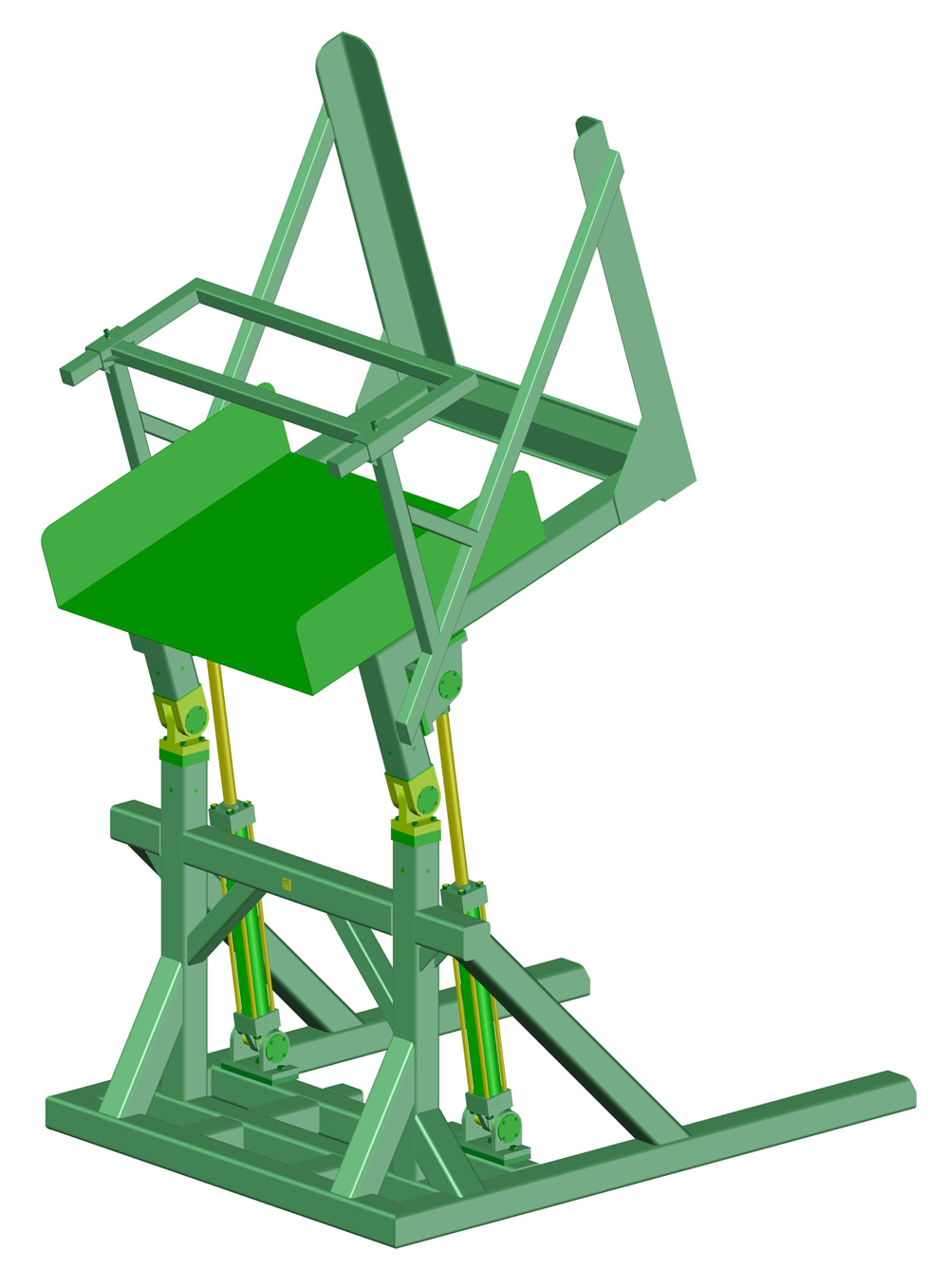

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
