Trituradora de Impacto (Tomos 1, 2 y 3)

Portada del libro


Título:
Trituradora de Impacto

Subtítulo:
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2112140033195
1° Edición
Editorial Libróptica
Buenos Aires
Argentina

Catalogado:
Libro técnico
Libro de Planos

Idioma: Español
Tamaño: (A4)
210x297 mm

Cantidad de Páginas:
233 páginas
Tomo 1: 80 páginas
Tomo 2: 80 páginas
Tomo 3: 73 páginas

Color Interior:
Planos en Blanco y Negro. Texto en color.

Edición 2022

Contraportada del libro
(Tomos 1, 2 y 3)

Descargue esta página usando este QR
Sinopsis del libro Trituradora de Impacto.

El triturador de impacto funciona por impacto y golpe. Un rotor gira a gran velocidad y el contacto del material de entrada con el martillo produce el primer impacto y trituración. Luego se captura el material en tratamiento, se lo acelera y lanza contra las armaduras de impacto que se regulan con el regulador RG, adaptándolo para cada caso.

El producto de salida se obtiene sin tensiones ni grietas. Este tipo de molino puede realizar la trituración primaria, media y fina para diversos materiales, como ser granito, piedra caliza, hormigón, asfalto y escombros, etc. Se utilizan en minerales, ferrocarriles, carreteras, energía, cemento, productos químicos y construcción.

Características Técnicas de la Trituradora de Impacto
Potencia: 75 HP (55 kW)
Velocidad de Giro: 453 RPM
Rotor: Ø500x500 mm
Material en Contacto: SAE 4140
Terminación: Pintado Epoxi
Abertura Alimentación:
580x310 mm
Tamaño Máx. Entrada: 250 mm
Triturado: Tamaño Variable
Capacidad: 40-60 t/h
Peso del Equipo: 5330 Kg

Se desarrollan en el libro -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

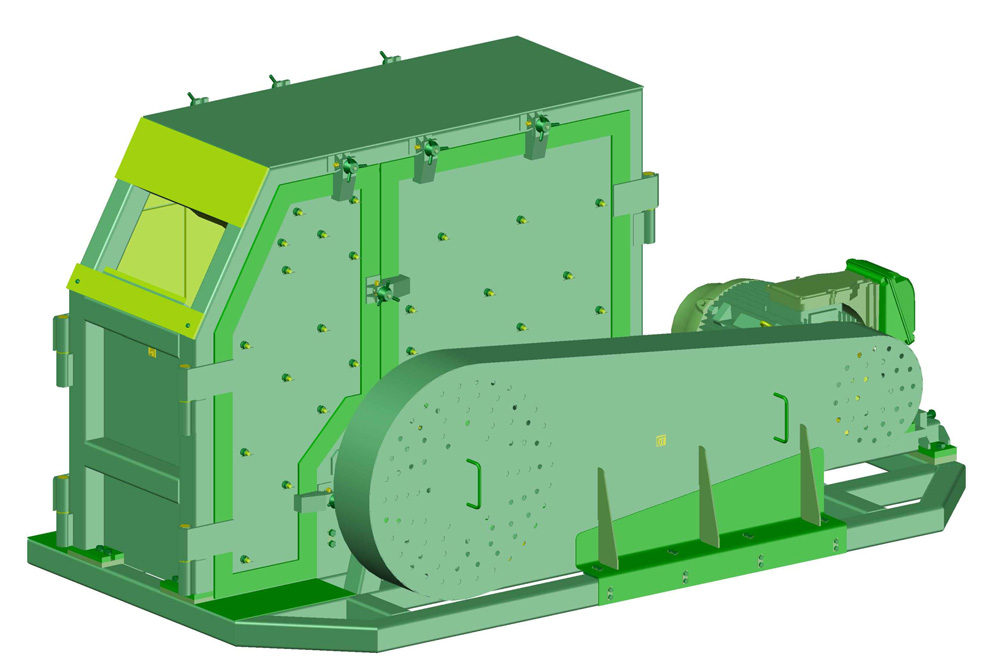

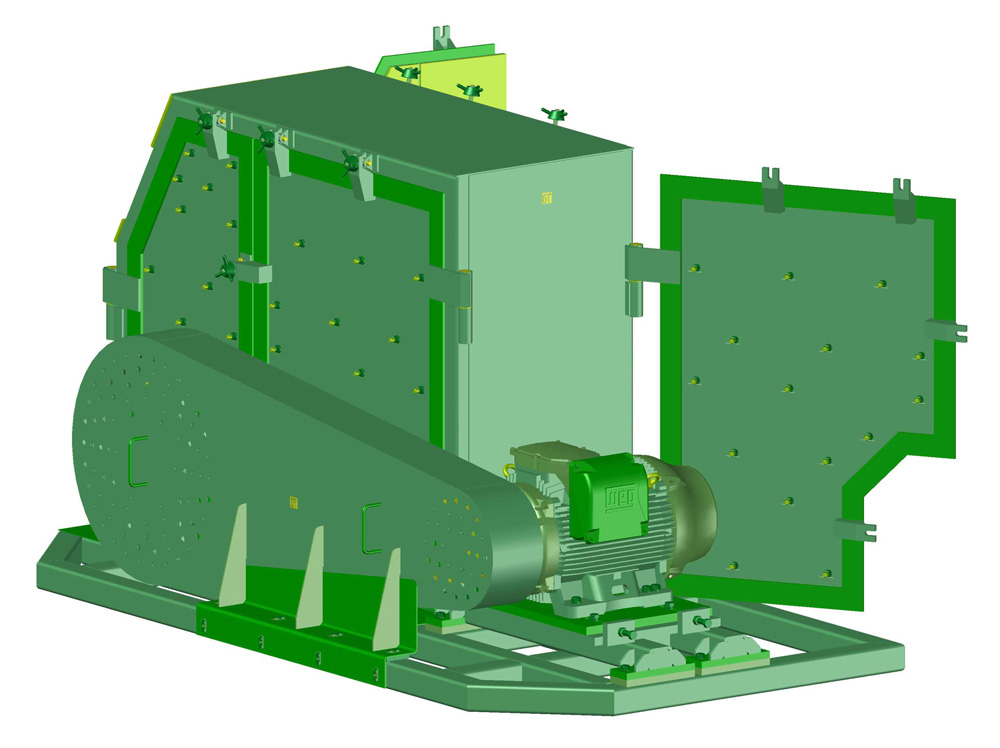

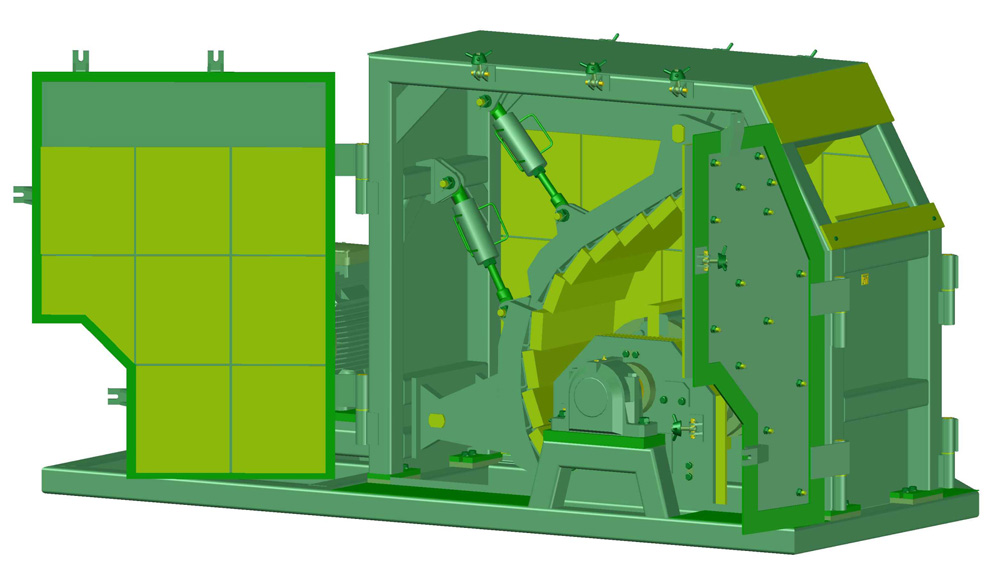

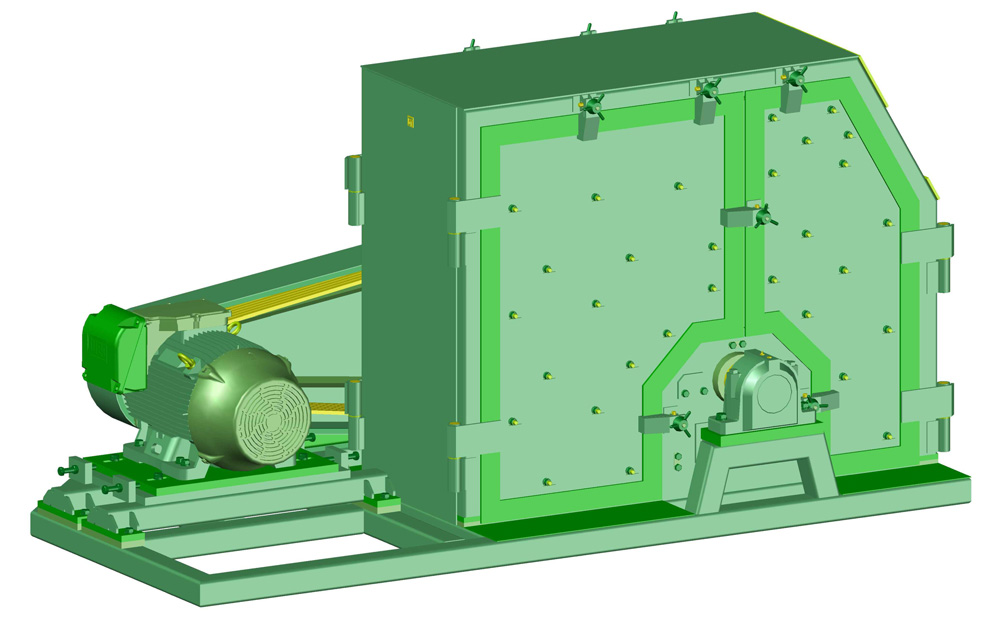

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) pata facilitar el objetivo a lograr. Al final del Tomo 3 se incorporan vistas en 3D del equipo.
Al final del Tomo 3, se incluyen dos temas:
Consideraciones Generales sobre la atención del equipo y mantenimiento
así como los Requerimientos del Tablero Eléctrico.

Siguiendo esta página descubrirá más abajo dibujos con dimensiones del equipo

Sobre el Autor: -Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico. Ha editado más de 40 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

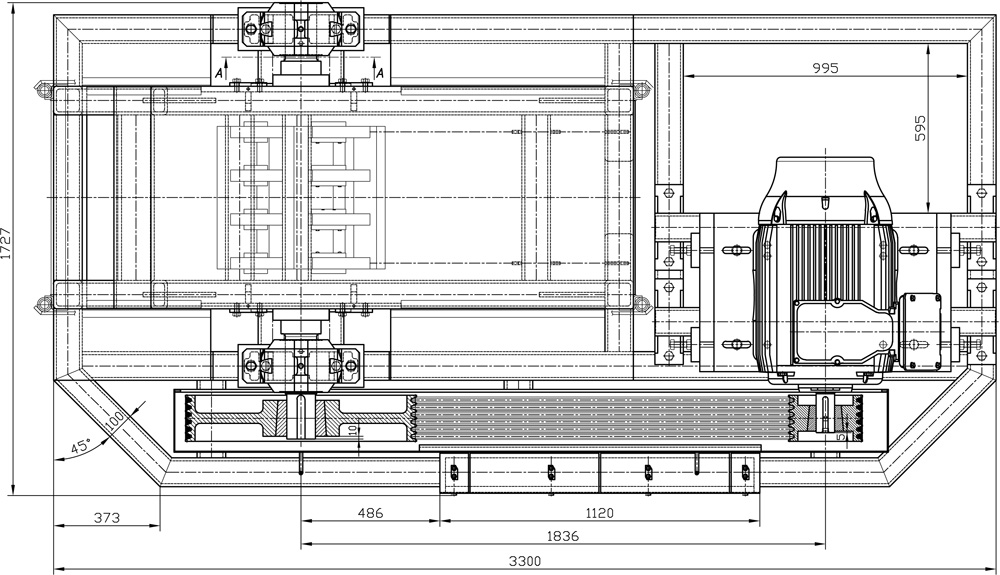

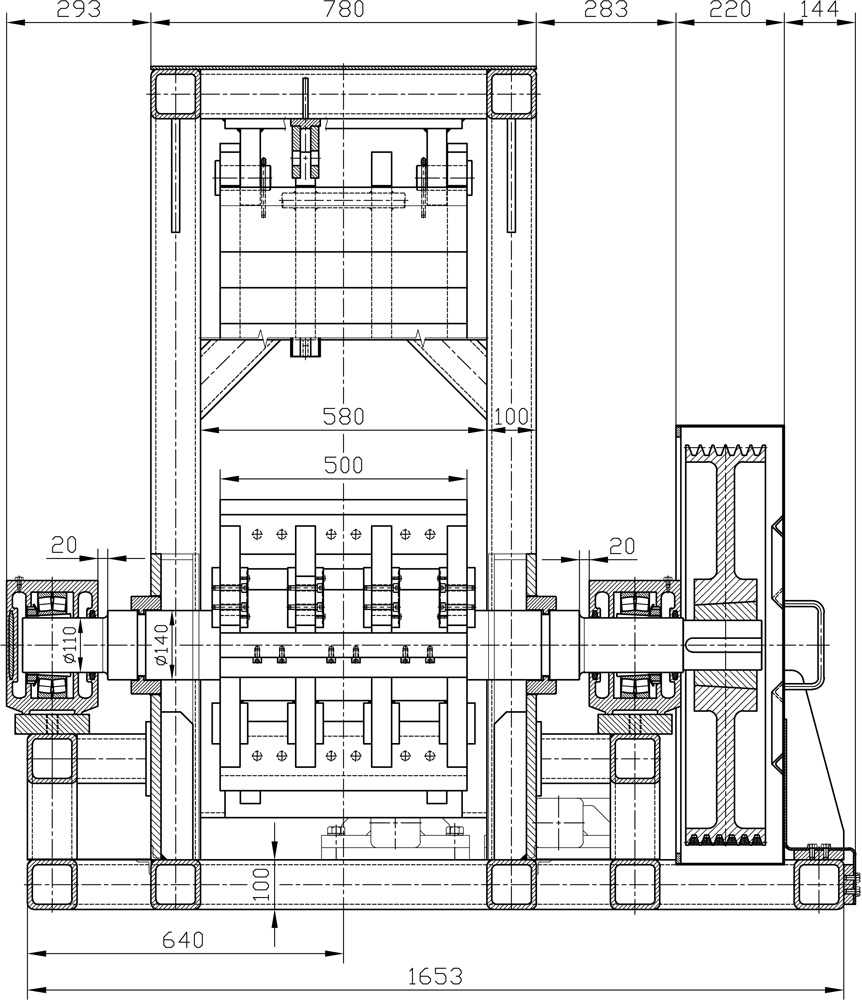

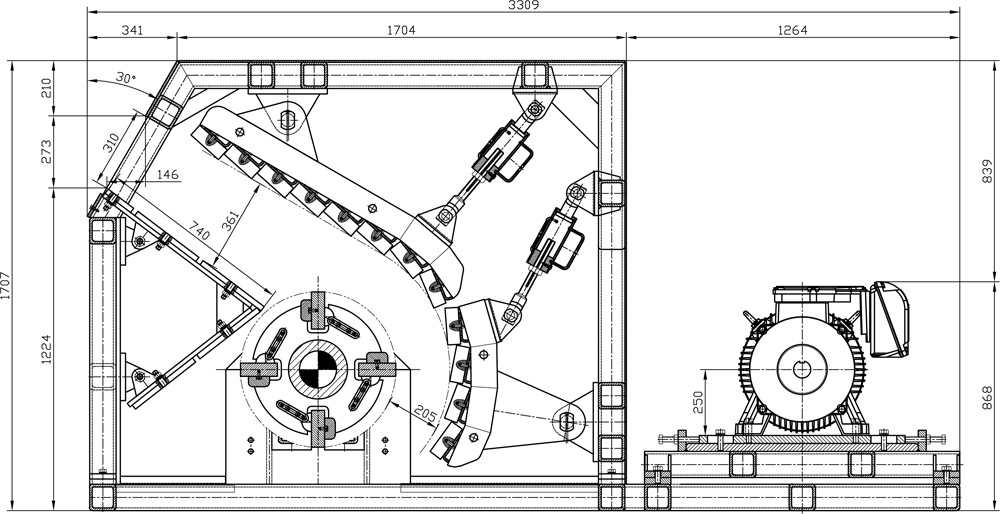

Dimensiones del Triturador de Impacto
Haciendo click sobre cada dibujo se amplía en una neva ventana
