Trituradora de Plásticos
(incluye el Manual de Ensamblado)

Portada del libro

Título:
Trituradora de Plástcos

Subtítulo:
Planos completos para fabricar el equipo.
Manual de Ensamblado.

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2104267643036

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2021

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
97 páginas,
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2021

Contraportada del libro

Sinopsis del libro Trituradora de Plásticos

Dentro del concepto de reciclaje industrial encontramos a las trituradoras de plásticos como la base del proceso, cuyo objetivo es la reducción de volumen.

Dado el diseño de las cuchillas, más la acción de dos ejes de cuchillas contrapuestas y los raspadores, encontramos un equipo apto para triturar todo tipo de botellas plásticas, bidones, envases de alimentos y detergentes, láminas y tubos plásticos, productos plásticos hospitalarios, tuberías para riego, recubrimientos y vasos de yogures, bolsas de embalaje, contenedores y juguetes.

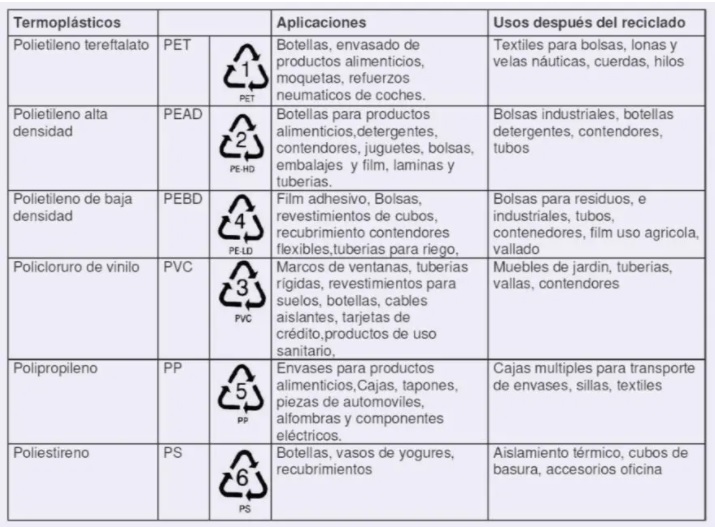

Los materiales posibles de triturar son PET / PEAD / PEBD / PVC / PP / PS, de acuerdo a la siguiente tabla estandar de clasificación de reciclado.


Características Técnicas del equipo
Trituradora de Plásticos
Potencia: 10 HP (7.5kW)
Giro: 36 RPM
Voltaje: 380 V
Cuchillas Giratorias: 10+10
Cuchillas Raspadoras: 10+10
Producción: 70/120 Kg/h
Plástico-Espesor Máximo: 4 mm
Entrada: 857 x 703 mm
Cámara de Triturado (y Salida):
454 x 300 mm
Terminación: Pintura Epoxi
Peso del Equipo: 535 Kg

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €95

Paypal
Dólar: u$s97

MercadoPago
Pesos Argentinos:
$9600


Precio Vigente desde
Mayo 2021






Indice del libro Trituradora de Plásticos

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Tapa Inspección - 0409 49
Conjunto – 0000/* 7   Tapa Frontal - 0410 50
Conjunto Eje Motor - 0100 11   Conjuntos Soportes - 0500 51
Cuchilla A0 – 0101 12   Soporte Retén Izquierdo - 0501 52
Cuchilla B20 - 0102 13   Soporte Retén Derecho - 0502 53
Cuchilla C40 - 0103 14   Soporte Retén - 0503 54
Separador de Cuchillas - 0104 15   Tapa Ciega - 0504  55
Buje Tope Mando Lado Ciego – 0105 16   Tapa Pasante - 0505 56
Buje Tope Mando Lado Pasante-0106  17   Buje Retén - 0506  57
Eje Motor - 0107 18   Engranaje - 0507 58
Conjunto Eje Arrastre - 0200 19   Buje Engranaje - 0508 59
Buje Tope Arrastre Lado Ciego – 0201 20   Arandela Engranaje - 0509 60
Buje Tope Arrastre Lado Pasante-0202 21   Mecanizado Acople - 0600 61
Eje Arrastre - 0203 22   Eje Reductor - 0601  62
Cuerpo + Raspadores - 0300 23   Arandela Reductor - 0602 63
Conjunto Cuerpo - 0301 24   Cubre Acople - 0603 64
Lateral - 0302 25   Mesa – 0700/* 65
Material Lateral - 0303 26   Marco Base - 0701 68
Placa Lateral - 0304 27   Lateral Marco - 0702 69
Brida Lateral - 0305 28   Frente Marco - 0703 70
Parte A Brida Salida - 0306 29   Pata - 0704 71
Parte A Brida Entrada - 0307 30   Base Pata - 0705 72
Lateral de Brida - 0308 31   Refuerzo Base Pata - 0706 73
Lateral Mando - 0309 32   Refuerzo Mesa - 0707 74
Material Lateral Mando - 0310 33   Soporte Corto Cuerpo - 0708  75
Superior Lateral Mando - 0311 34   Soporte Largo Cuerpo - 0709 76
Inferior Lateral Mando - 0312 35   Soporte Guarda Acople – 0710 77
Anexo Lateral Mando - 0313 36   Soporte Reductor - 0711  78
Soporte Tope Inferior - 0314  37   Entrada - 0800 79
Medio Soporte Tapa - 0315 38   Lateral Entrada - 0801 80
Esquina Soporte Tapa – 0316 39   Desarrollo Lateral – 0802  81
Soporte Raspadores Perforado - 0400 40   Frontal Entrada - 0803  82
Soporte Raspadores - 0401 41   Desarrollo Frontal - 0804 83
Soporte Raspadores Material - 0402 42   Brida Inferior Entrada - 0805  84
Soporte Raspadores Placa - 0403 43   Manual de Instrucciones para ensamblar el equipo 85
Sop. Raspadores Brida Superior - 0404 44
Sop. Raspadores Brida Inferior – 0405 45   Consideraciones sobre la atención del equipo y su mantenimiento 96
Sop. Raspadores Refuerzo Inf. – 0406 46
Guía Raspadores – 0407 47   Req. del Tablero Eléctrico 96
Raspador - 0408 48

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 30 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  triturar plasticos, triturar PET, triturar pet, triturar botellas, triturar bidones, triturar tubos plasticos, triturar juguetes, triturar cajas plastcas

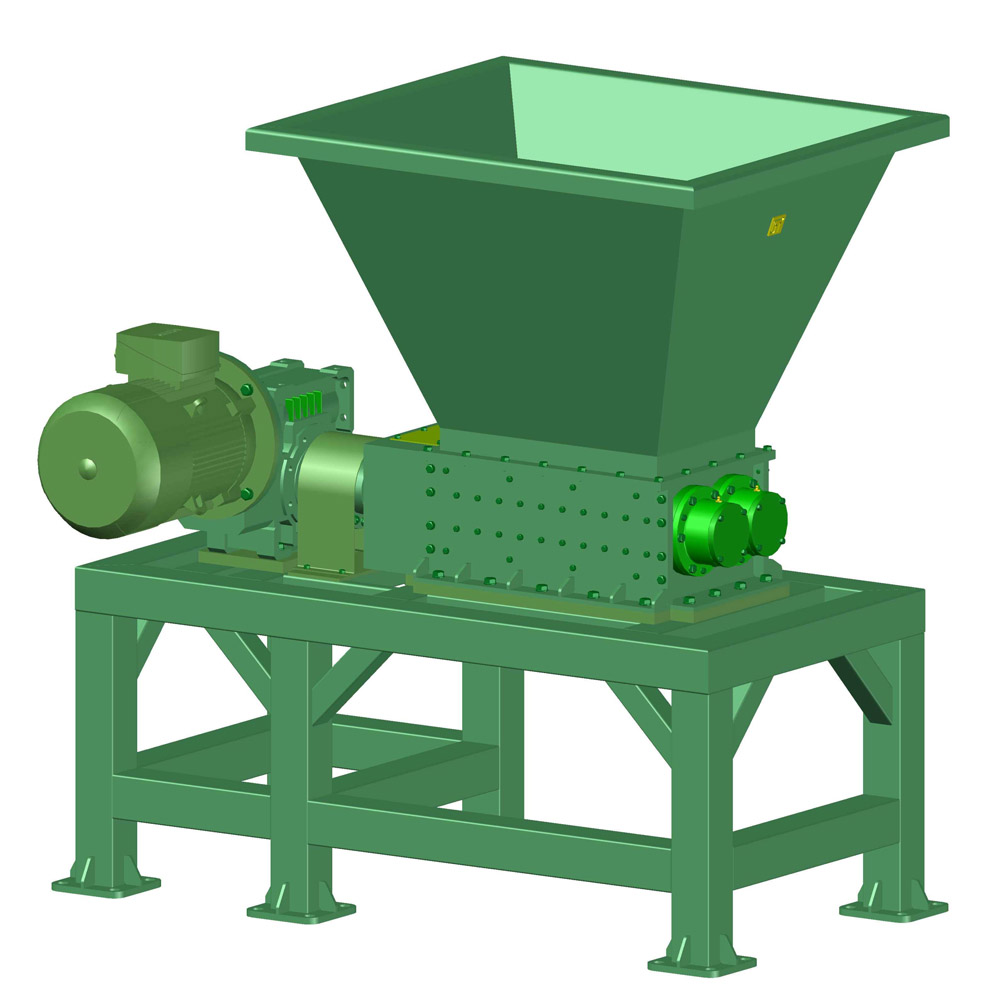

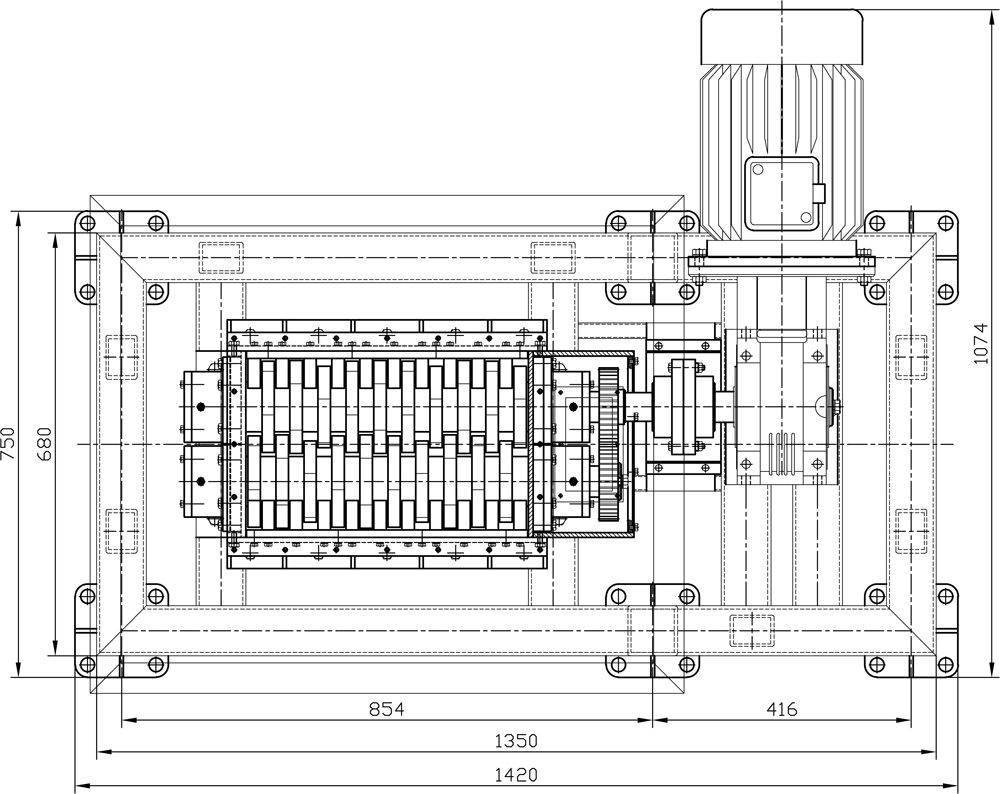

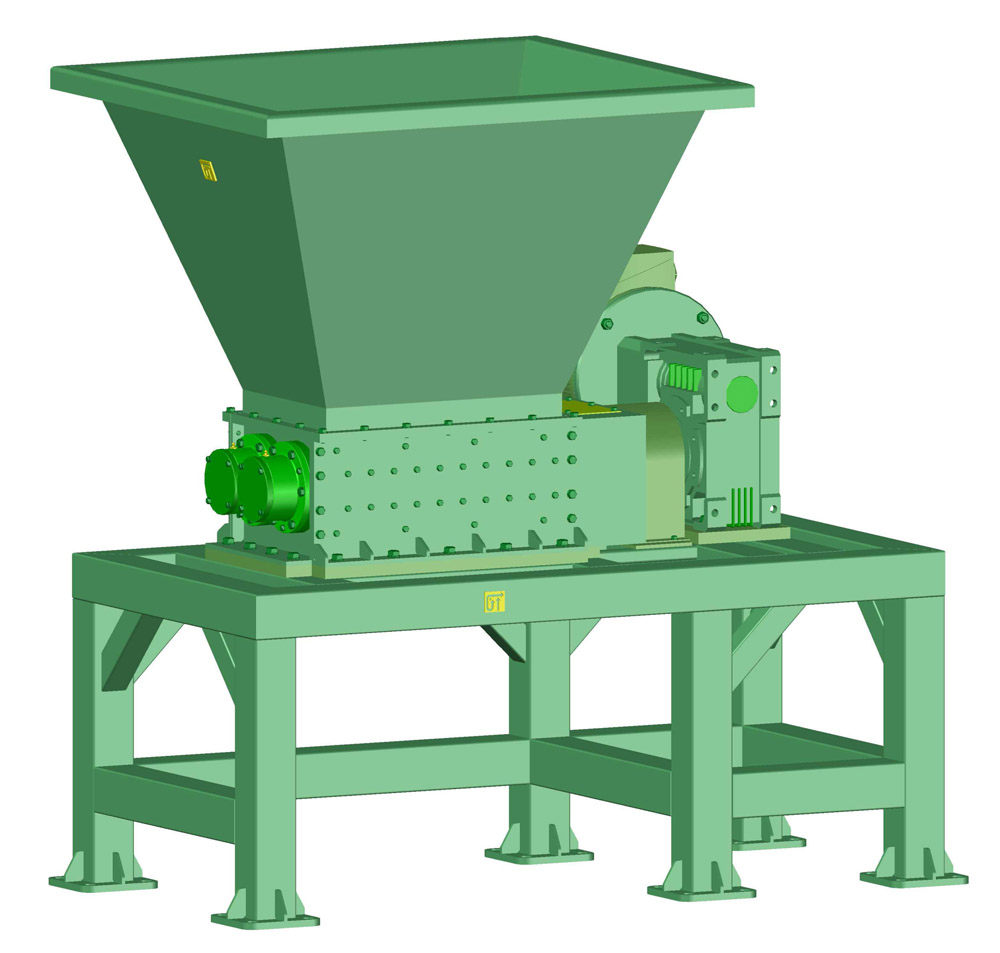

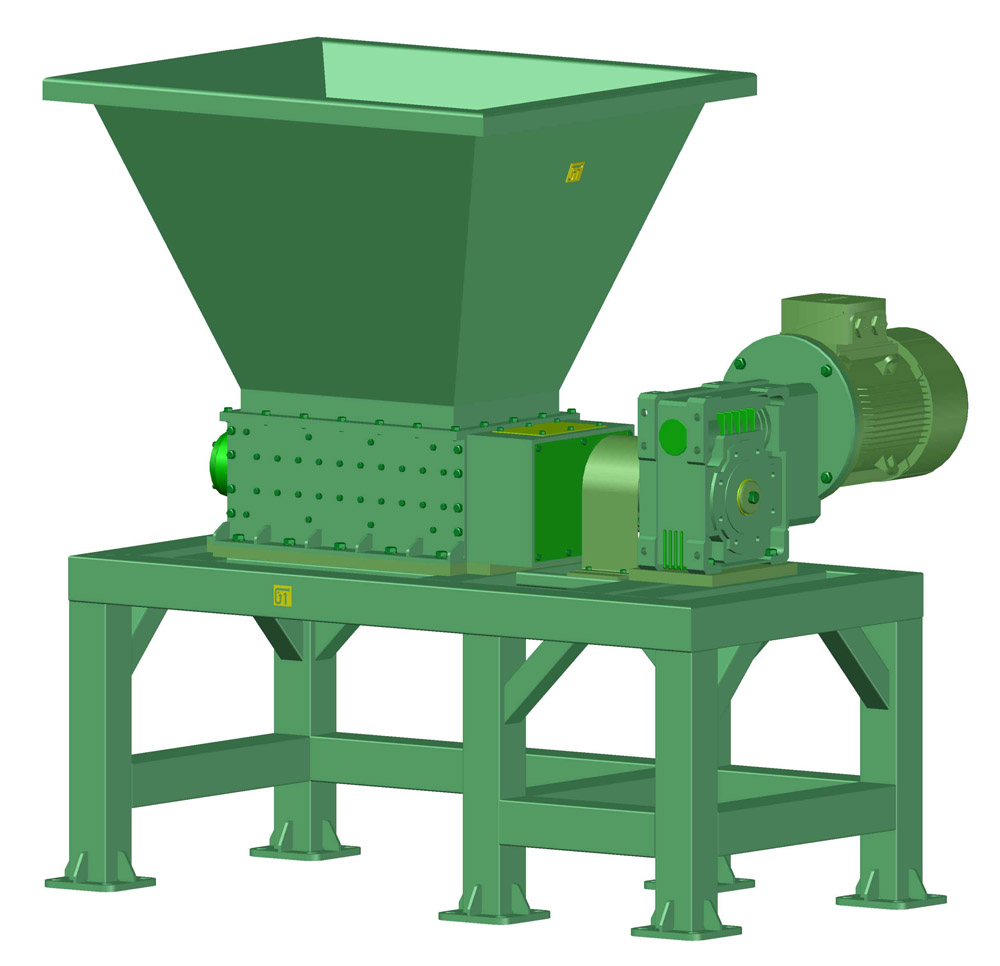

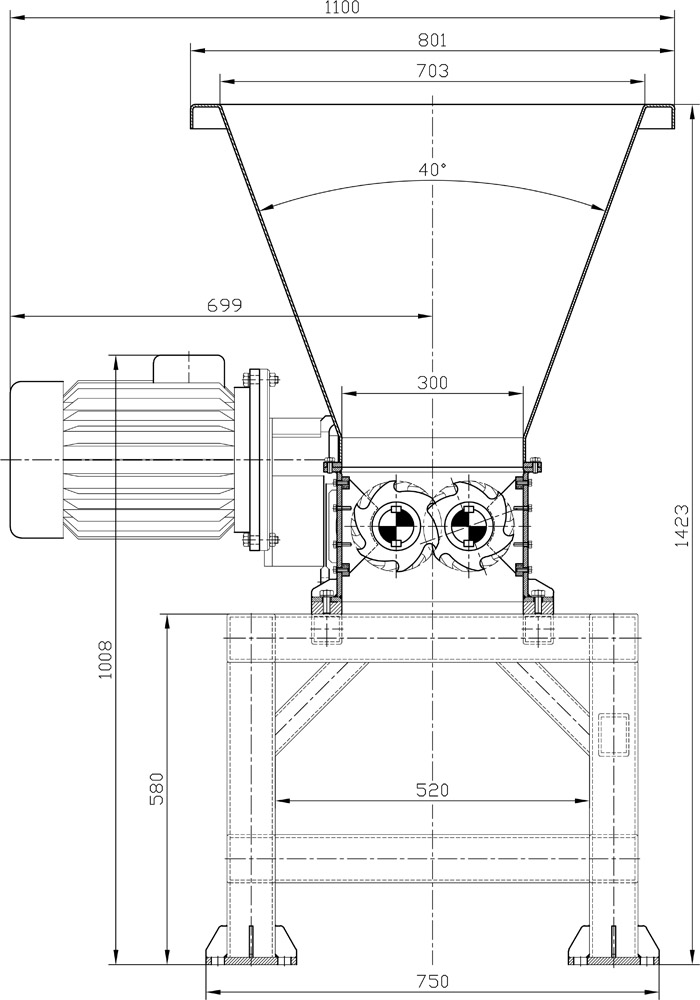

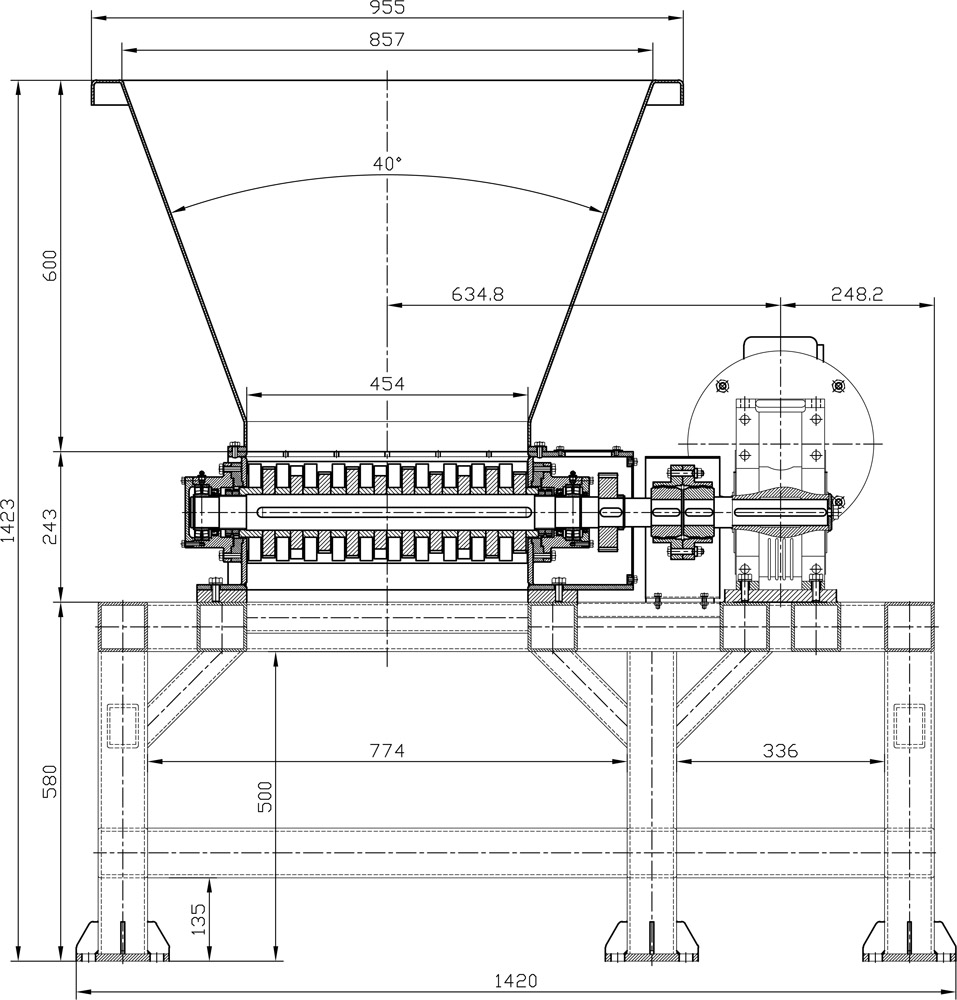

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
