Triturador de Vidrio

Portada del libro

Título:
Triturador de Vidrio

Subtítulo:
Planos completos para fabricar el equipo.

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2106178124475

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2021

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
53 páginas,
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2021

Contraportada del libro

Sinopsis del libro Triturador de Vidrio

Este es un Triturador especialmente preparado para procesar botellas de vidrio.

Una ventaja del triturador es su fácil operación y un costo reducido de mantenimiento, que torna al triturador de vidrio un producto ideal para bares, hoteles, restaurantes, casas de shows, plantas de embotellado y otros comercios con gran cantidad de botellas no retornables.

Resulta un equipo muy seguro a la hora de operar ya que la entrada de botellas se encuentra alejada de la cámara de triturado, evitando que el estallido, el salpicado de trozos y el polvo de vidrio retornen a la boca de entrada. Asimismo la salida de lo triturado se encuentra en el lado opuesto al ingreso, así como deslizándose sobre una plataforma inclinada a fin de perder fuerza y velocidad en su recorrido, controlando el material procesado y orientándolo hacia cualquier recipiente o bolsa apropiada para este reciclado.
A fin de aumentar la seguridad del equipo se adicionó en el ingreso de las botellas una puerta vaivén horizontal que detiene el retorno de partículas peligrosas.

Características Técnicas del equipo
Triturador de Vidrio

Potencia: 4 HP (3 Kw)
Giro: 61 RPM
Cantidad de ejes: 1
Martillos Giratorios: 33
Martillos Fijos (Yunques): 10
Entrada: 486x200 mm
Producción: 20 Botellas/min
Triturado: Tamaño Variable
Peso del Equipo: 820 Kg
Material: SAE 1035/1045
Terminación: Pintado Epoxi


Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €56

Paypal
Dólar: u$s58

MercadoPago
Pesos Argentinos:
$5700

Precio Vigente desde
Junio 2021






Indice
del libro
Triturador de Vidrio

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 6   Base Motoreductor - 0403 34
Conjunto – 0000/* 8   Refuerzo Puente - 0404 35
Eje Martillos - 0100 12   Brida Mesa - 0405  36
Material Eje Martillos - 0101 13   Refuerzo Mesa - 0406 37
Barra Eje - 0102 14   Base Salida - 0407  38
Mecanizado Acople - 0103 15   Lateral Salida - 0408 39
Eje Reductor - 0104 16   Conjunto Entrada – 0500/* 40
Arandela Reductor - 0105 17   Brida Tubo Entrada - 0501 43
Soporte – 0200 18   Parte Inferior Entrada - 0502 44
Material Soporte - 0201 19   Parte Superior Entrada - 0503 45
Placa Soporte - 0202 20   Parte Lateral Entrada - 0504 46
Refuerzo Soporte - 0203 21   Compuerta - 0505  47
Marco Rodamiento - 0204 22   Eje Entrada - 0506 48
Placa Posterior - 0300 23   Arandela Entrada - 0507 49
Placa Frontal - 0301 24   Buje Entrada - 0508 50
Refuerzo Superior - 0302 25   Refuerzo Entrada - 0509  51
Refuerzo Inferior - 0303 26   Cubre Acople - 0600 52
Soporte Yunque - 0304  27   Requerimientos del Tablero Eléctrico 53
Yunque - 0305 28   Consideraciones Generales sobre la atención del equipo y su mantenimiento
53
Mesa – 0400/*  29
Marco Mesa - 0401 32
Pata Puente - 0402 33

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 30 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  triturar vidrio, triturar botellas

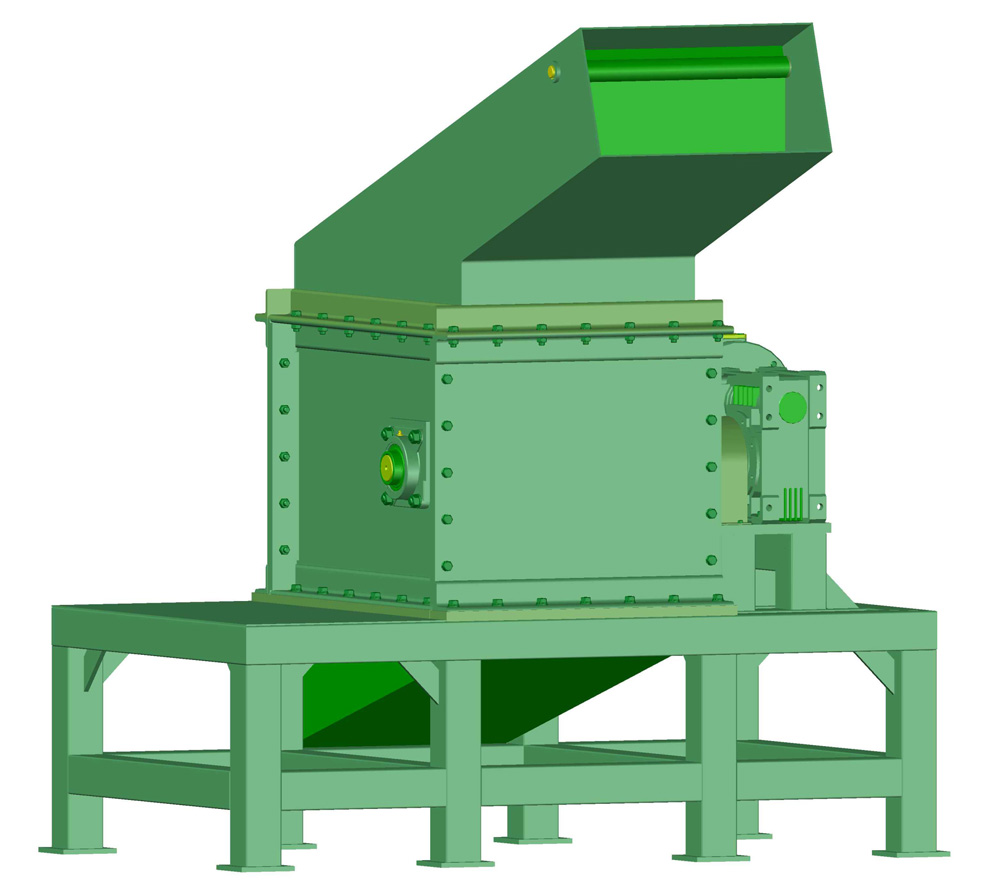

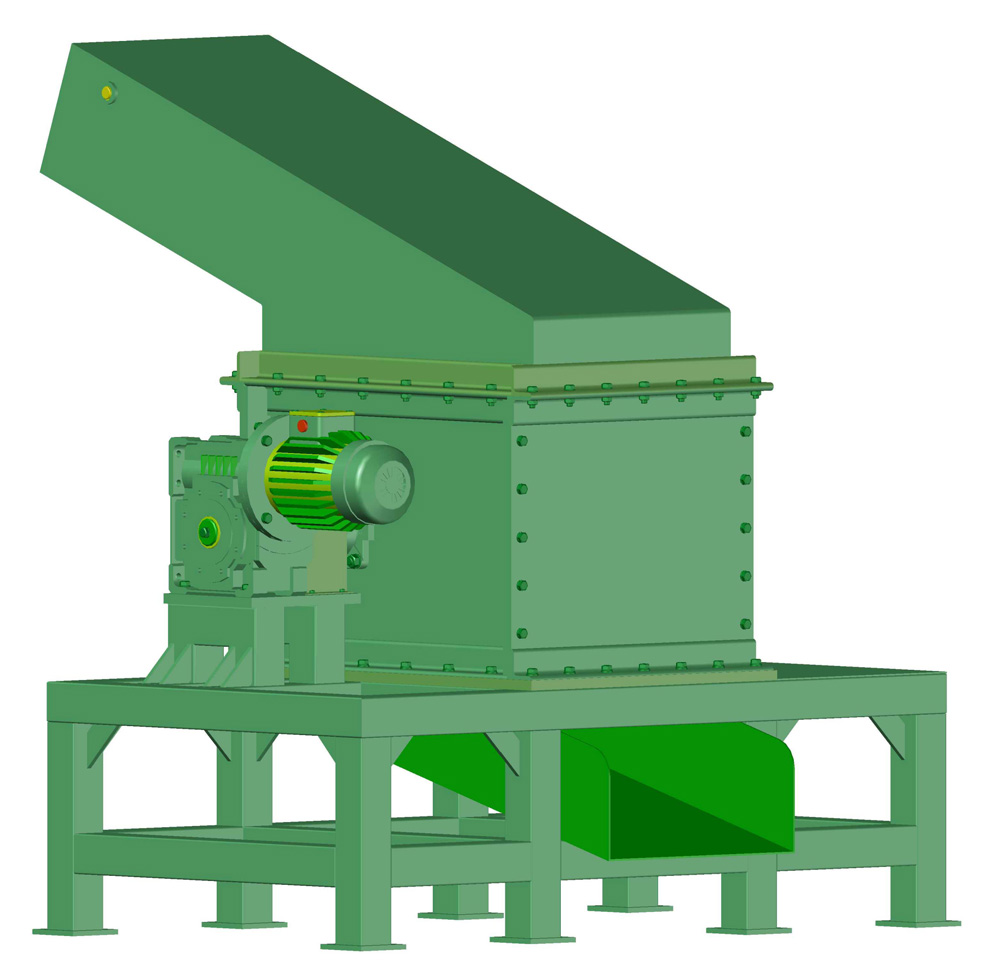

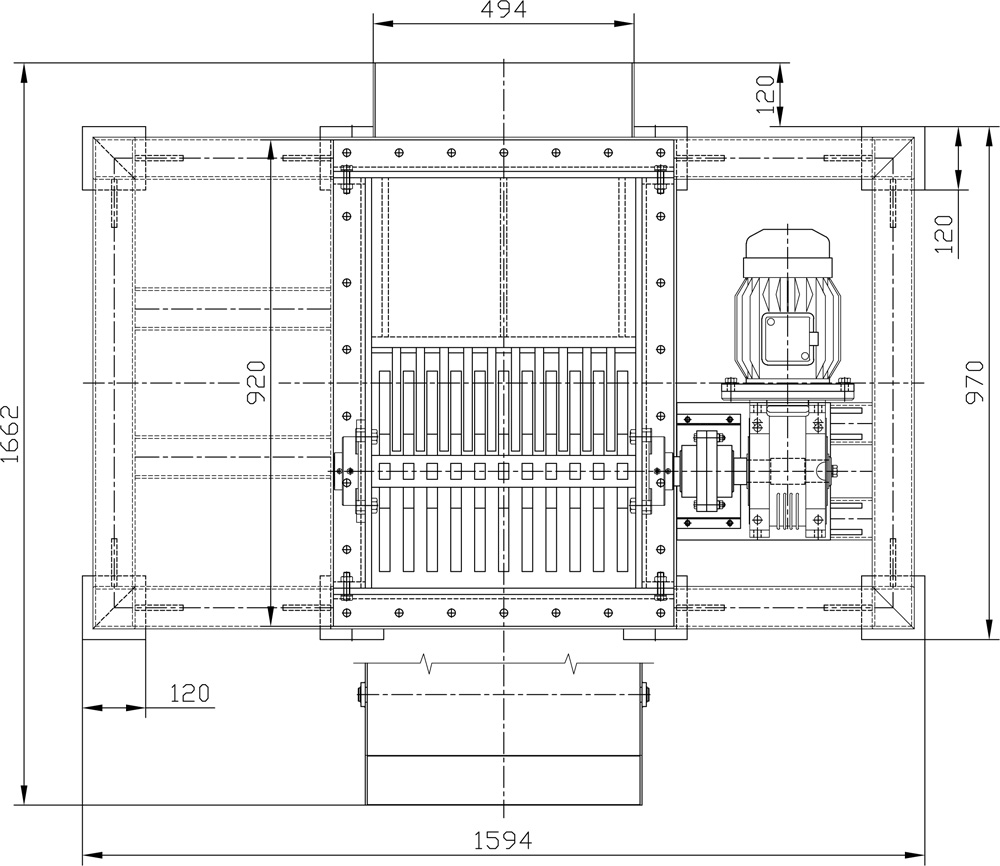

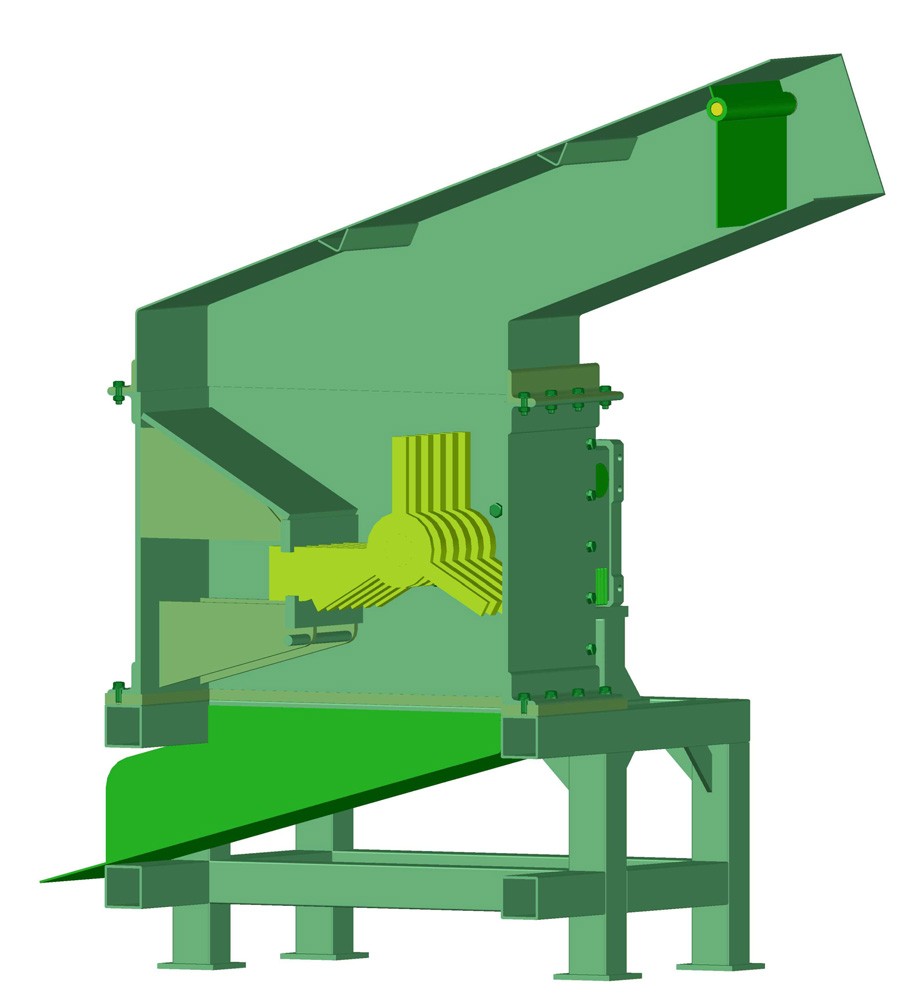

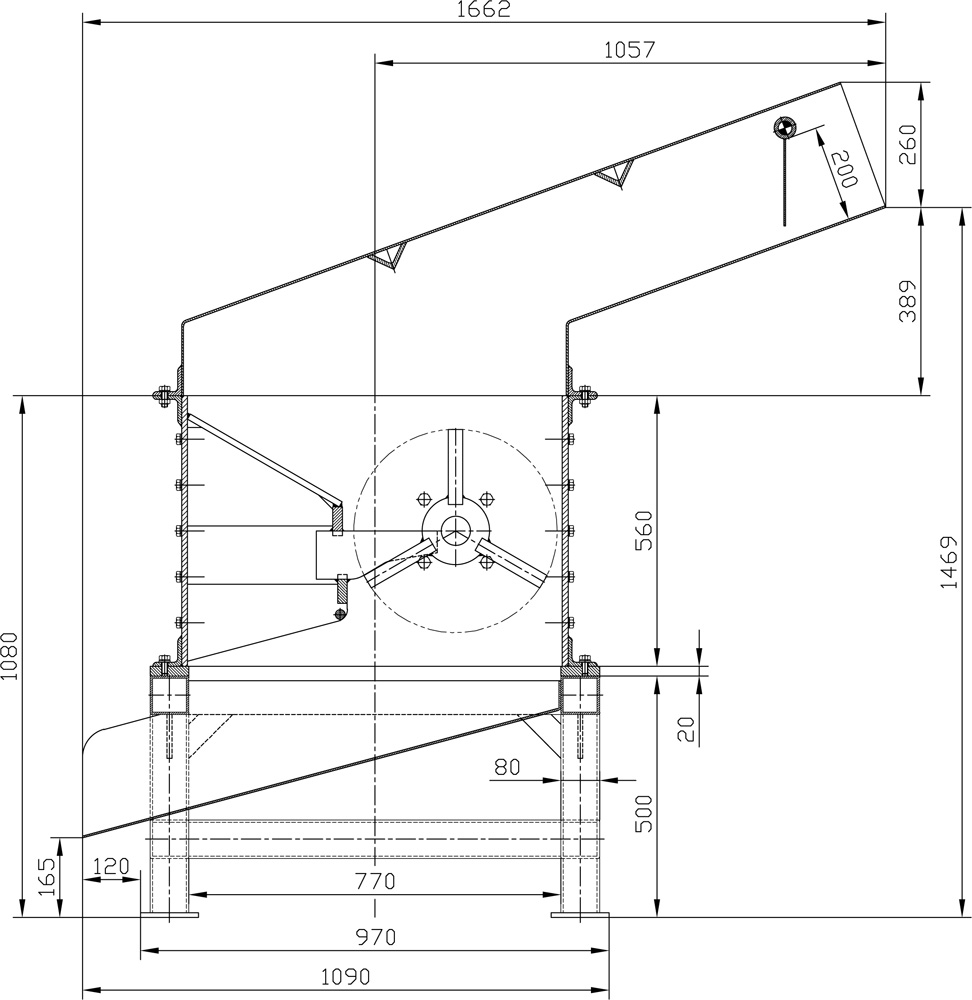

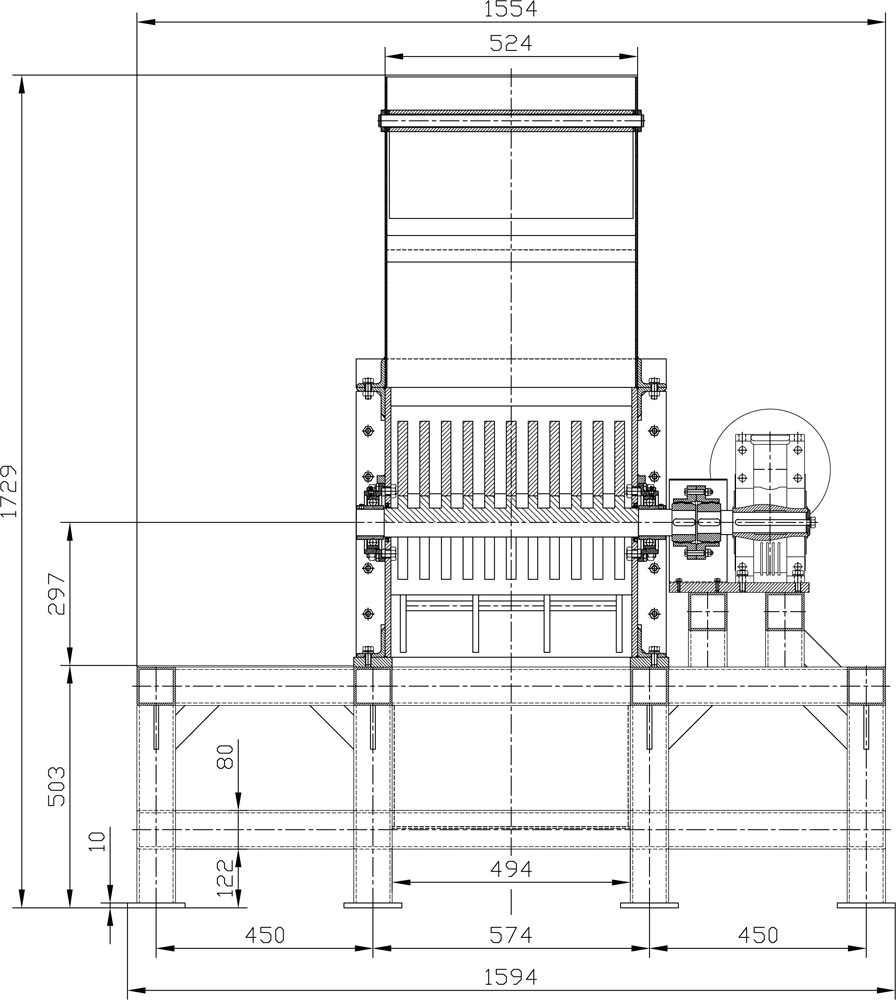

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
