Triturador de dos Ejes - 2º edición
Se ha editado esta segunda edición a pedido de los lectores, que incluye comentarios de fabricación en ciertas piezas y mejoras en la calidad de lectura.

Portada del libro

Título: Triturador de dos Ejes - 2º edición

Subtítulo: Planos completos para fabricar el equipo, instrucciones de ensamble, y requerimientos básicos del tablero eléctrico.

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1502053185875

2° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2016

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 73 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

2º Edición 2016

Contraportada del libro
Sinopsis del libro Triturador de dos Ejes

Este equipo ha sido estudiado para trabajos difíciles donde es necesario una estructura fuerte y una cupla -momento- de corte elevada, para disminuir el tamaño o cambiar la forma de diferentes materiales sin importar las dimensiones finales.

Se utiliza para triturar materiales como:

–Trozos de madera –Neumáticos
–Cable eléctrico –Plásticos
–Cartón/Papel –Cintas de Polietileno
–Chatarra ligera –Poliuretanos
–Pallets –Paragolpes

Para otros materiales no contemplados en la lista, consultar a través de "Contacto".

Características técnicas del equipo:

Cantidad de ejes: 2 (con motoreductores independientes de acople directo)
Potencia de corte: 10HP + 10HP (7.5Kw + 7.5Kw)
Velocidad de corte: 12RPM
Cantidad de cuchillas (discos): 12 + 12 (con raspadores laterales intercalados)
Dimensiones de entrada: 1164mm x 1040mm – altura: 1808mm
Dimensiones de salida (cámara de triturado): 766mm x 641mm
Peso del equipo: 2900Kg
Dimensiones generales del equipo: 3531mm x 1264mm x h:1808mm
Producción: 1000/1400 Kg/hora


Se adjunta al final del libro el Manual de instrucciones de ensamble del equipo,

así como los Requerimientos básicos del tablero eléctrico.

Comentarios sobre materiales opcionales y mantenimiento en la página 72 del libro.

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €34

Paypal
Dólar: u$s35

MercadoPago
Pesos Argentinos: $453
Pagar

Indice del libro Autoclave

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Planchuela Sup. Lat. Raspadores - 0212 38
Conjunto - 0000 6   Placa Lateral Espaciadores - 0213 39
Disco (Cuchilla) - 0100 10   Planchuela Inf. Lat. Raspadores - 0214 40
Buje Distanciador - 0101 11   Refuerzo Lateral Raspadores - 0215 41
Buje Extremo Cerrado - 0102 12   Raspador - 0216 42
Buje Extremo Motor - 0103 13   Tope de Raspador - 0217 43
Eje - 0104 14   Campana - 0300 44
Buje Motor - 0105 15   Parte A Campana - 0301 45
Tapa Ciega - 0106 16   Material Parte A Campana - 0302 46
Tapa Motor - 0107 17   Parte B Campana - 0303 47
Soporte - 0108 18   Material Parte B Campana - 0304 48
Material Soporte - 0109 19   Brida Campana - 0305 49
Parte 1 Material Soporte - 0110 20   Conjunto Plataforma - 0400 50
Parte 2 Material Soporte - 0111 21   Plataforma - 0401 53
Arandela Acople - 0112 22   Parte A Plataforma - 0402 54
Acople - 0113 23   Parte B Plataforma - 0403 55
Conjunto Cámara Trituradora-0200 24   Fijación de Pata - 0404 56
Lateral Pasante - 0201 27   Refuerzo Largo - 0405 57
Material Lateral Pasante - 0202 28   Refuerzo Corto - 0406 58
Placa Lateral Pasante - 0203 29   Base Reductor - 0407 59
Disco Lateral Pasante - 0204 30   Base Cubre Acople - 0408 60
Planchuela Sup. Lat. Pasante-0205 31   Base Cámara - 0409 61
Planchuela Inf. Lat. Pasante-0206 32   Cubre Acople - 0500 62
Costilla Lateral Pasante - 0207 33   Desarrollo Cubre Acople - 0501 63
Refuerzo Lateral Pasante - 0208 34   Refuerzo Cubre Acople - 0502 64
Conjunto Lateral Raspadores - 0209 35   Manual instrucciones ensamble del equipo 66
Lateral Raspadores - 0210 36   Requerimientos básicos tablero eléctrico 72
Material Lateral Raspadores - 0211 37

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  triturador, triturador de dos ejes, triturador para neumaticos, triturador para madera, triturador para cable electrico, triturador para plasticos, triturador para paragolpes, triturador para pallets, trituradoro para papel, triturador para carton

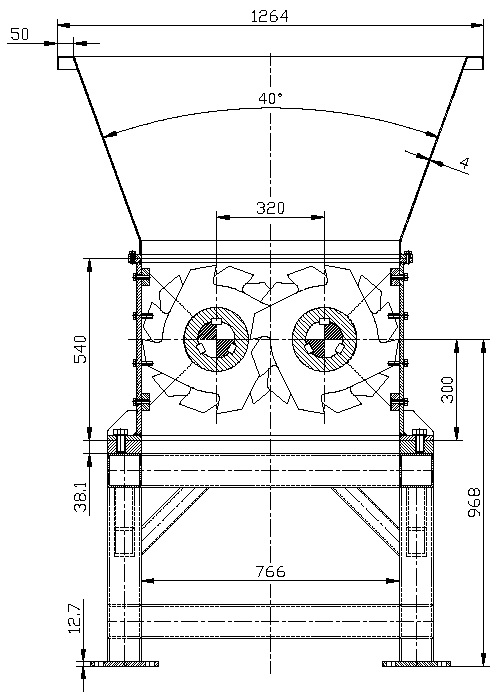

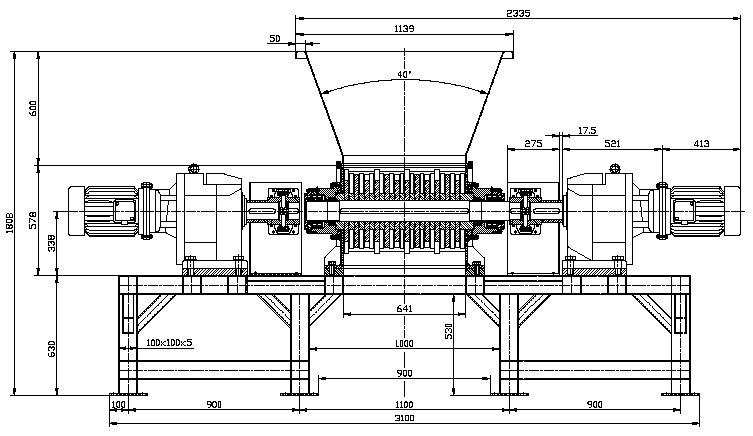

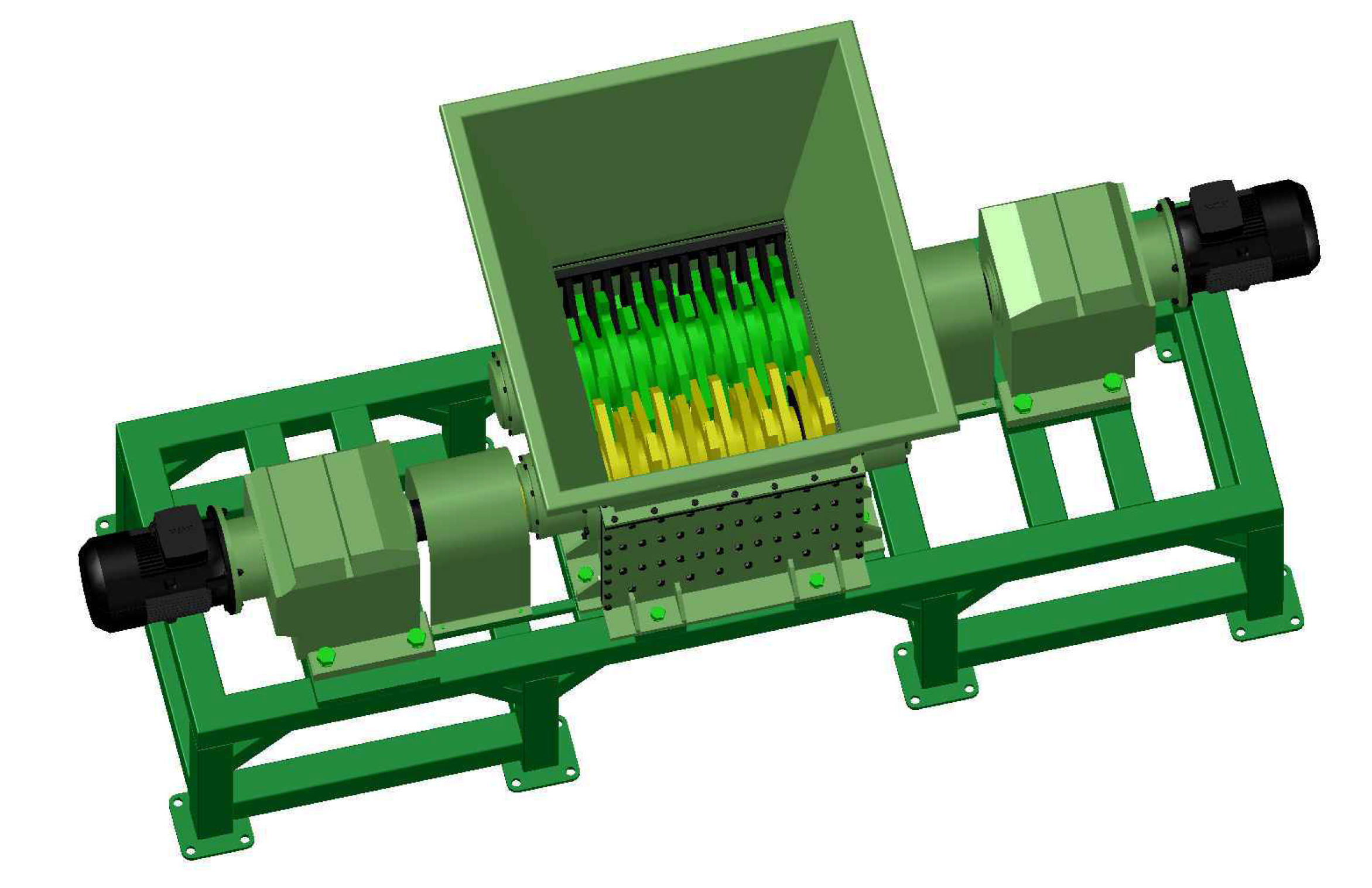

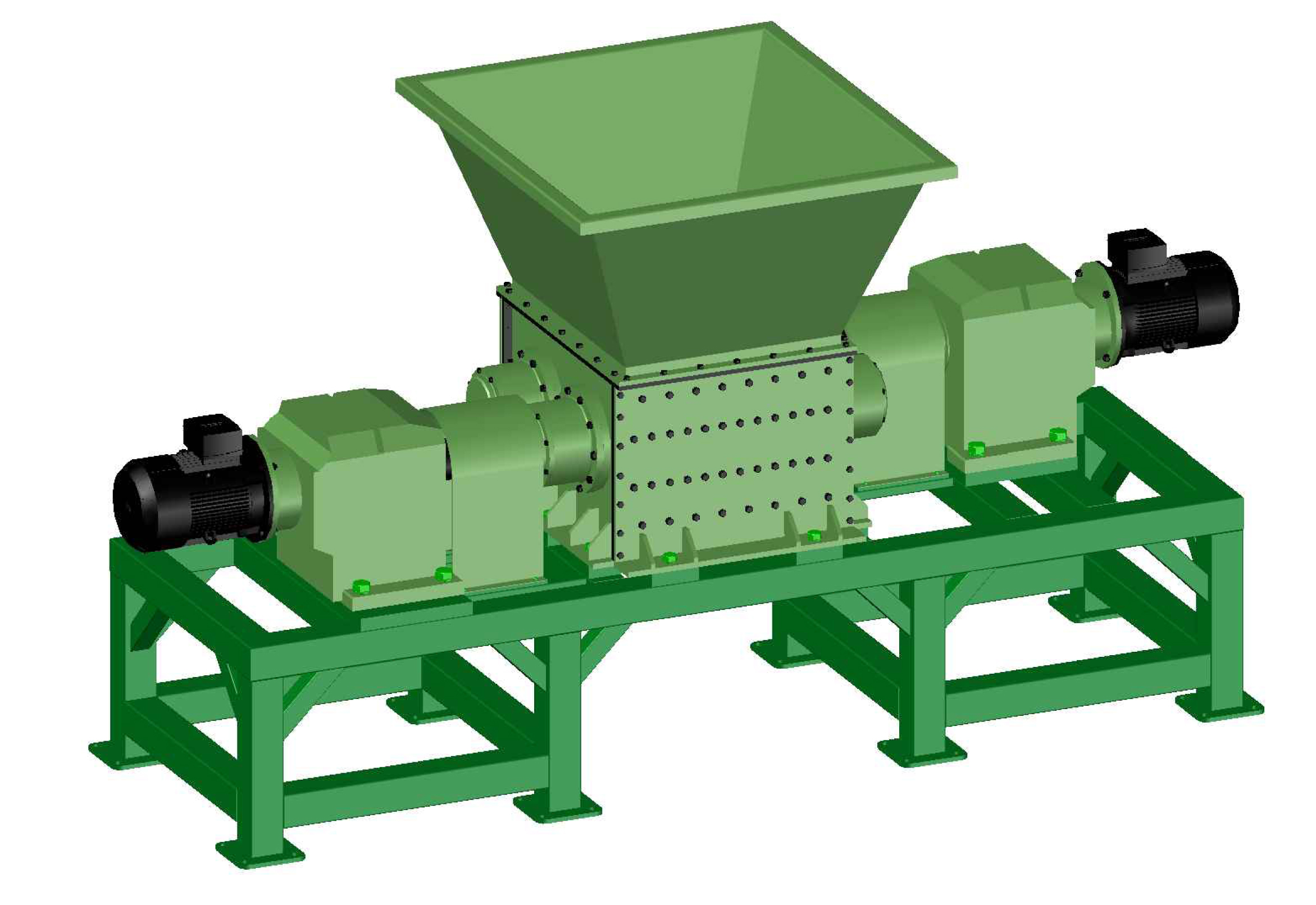

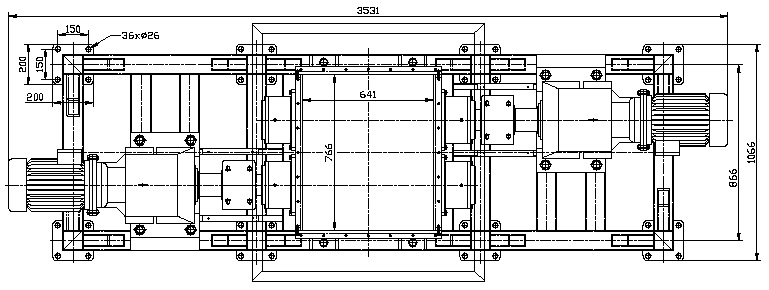

Generalidades del Equipo (Haciendo click sobre el dibujo lo lleva a una ampliación del mismo en una ventana nueva)
