Sinopsis del libro Sigma 5 litros
Esta mezcladora está diseñada y construida para procesos de mezcla, humectación y homogeneización de productos húmedos o pastosos de muy alta viscosidad. Las viscosidades de operación que pueden trabajar van de 250.000 a 500.000 CPS y más.

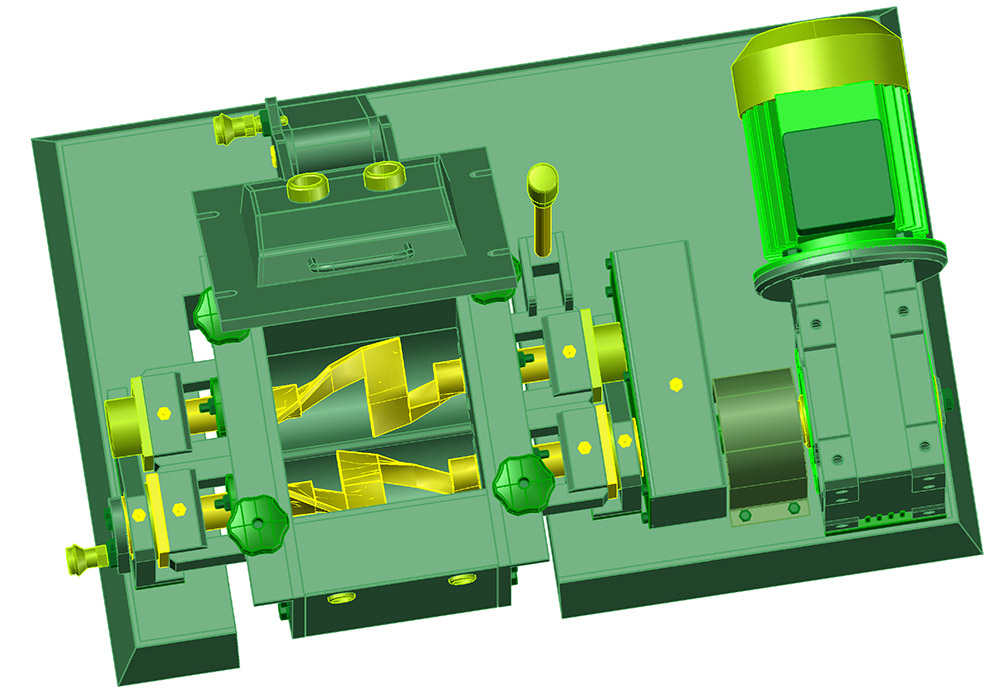

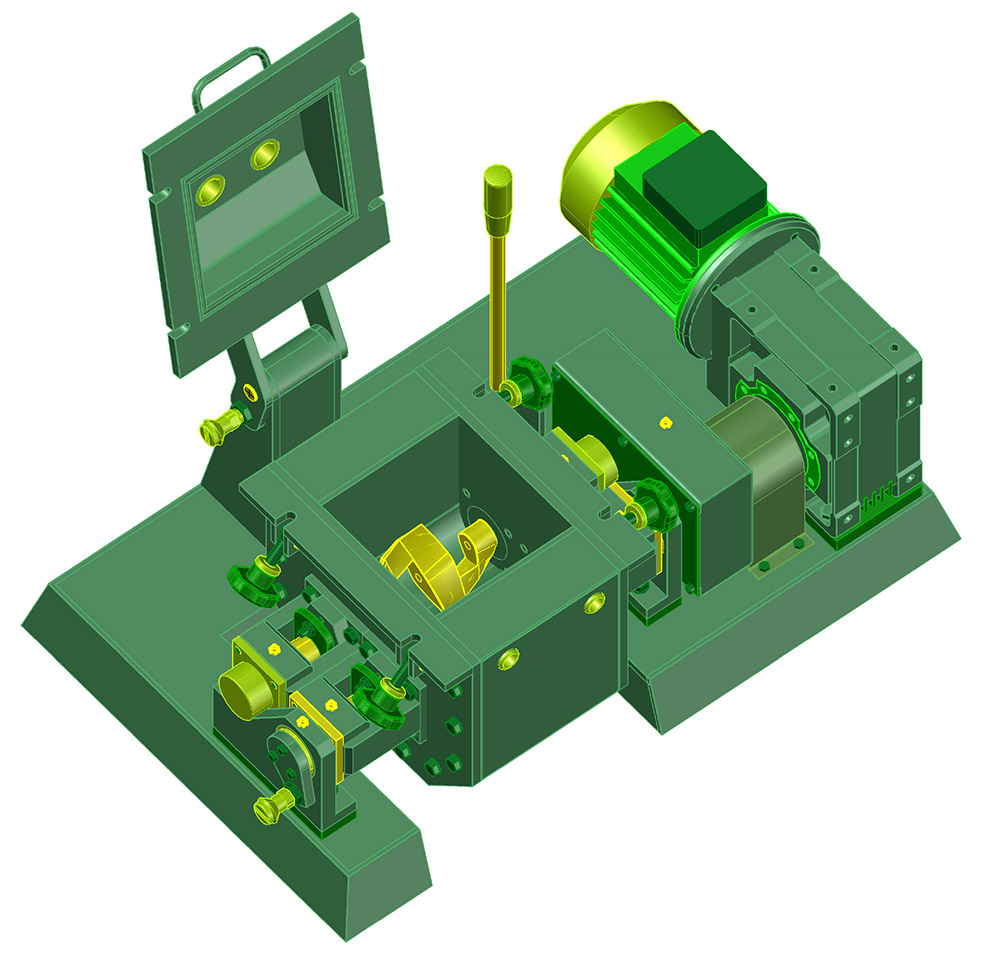

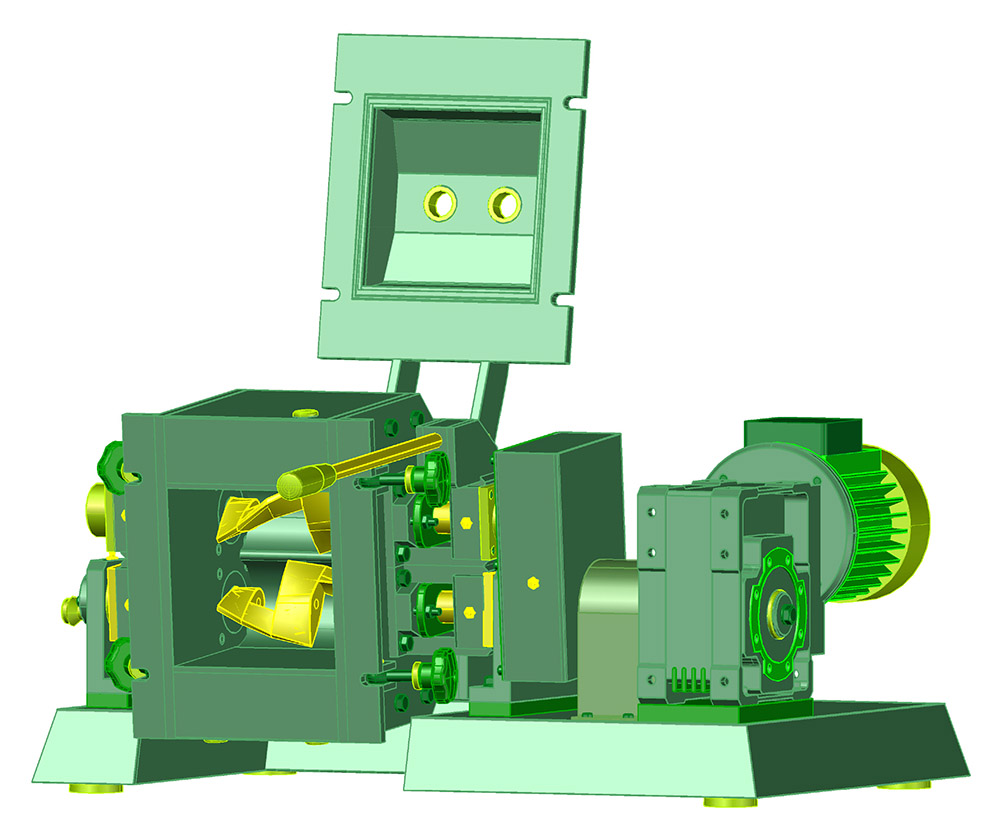

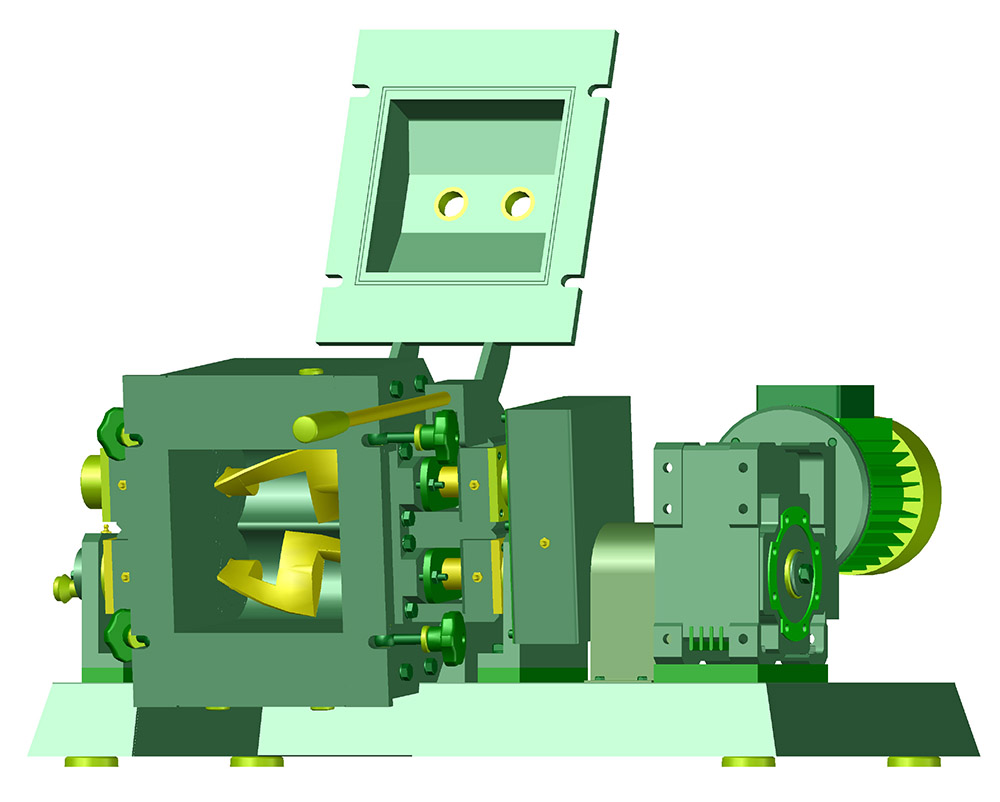

La mezcla se realiza por la acción de dos hélices en forma de “Z” situadas en el fondo de la batea en posición horizontal y paralelas, que giran a distinta velocidad y en sentido convergente, provocando un desplazamiento del producto hacia el interior, siguiendo un circuito en forma de ocho. El vaciado es por medio del vuelco de la batea realizado manualmente.
Cabe destacar que la fabricación de las hélices en forma de “Z” se realiza con un diseño de soldadura de placas –de 4mm de espesor– con diferentes formas, giradas entre sí.
La acción de mezcla es una combinación de movimientos en la masa de cizallamiento, estiramiento, plegado, rompimiento y recombinación a medida que el material se estira y se aprieta contra las cuchillas, la base y las paredes laterales. Continuamente se comprimen y doblan nuevas capas de material unas sobre otras y se someten a fuerzas de cizallamiento. Así se forman nuevas superficies y todos los componentes pueden penetrarse
Campos de Aplicación: Químicos, Alimentos, Fármacos, Cosmética, Plásticos, Naturista
Tipo de Material a mezclar: Polvos, Líquidos, Semi-Pastas, Pastas
Duración de Mezclado: de 5 a 25 Min.
Tolerancia de humedad: ~ 25%
Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario
Los planos de piezas contienen:
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

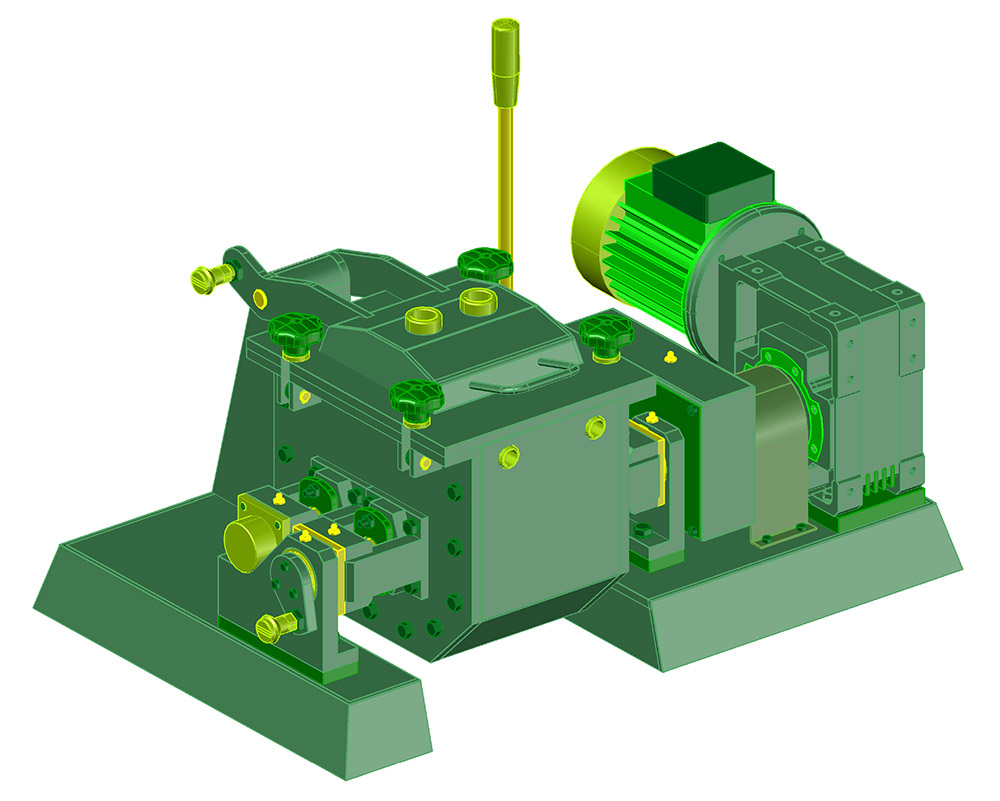

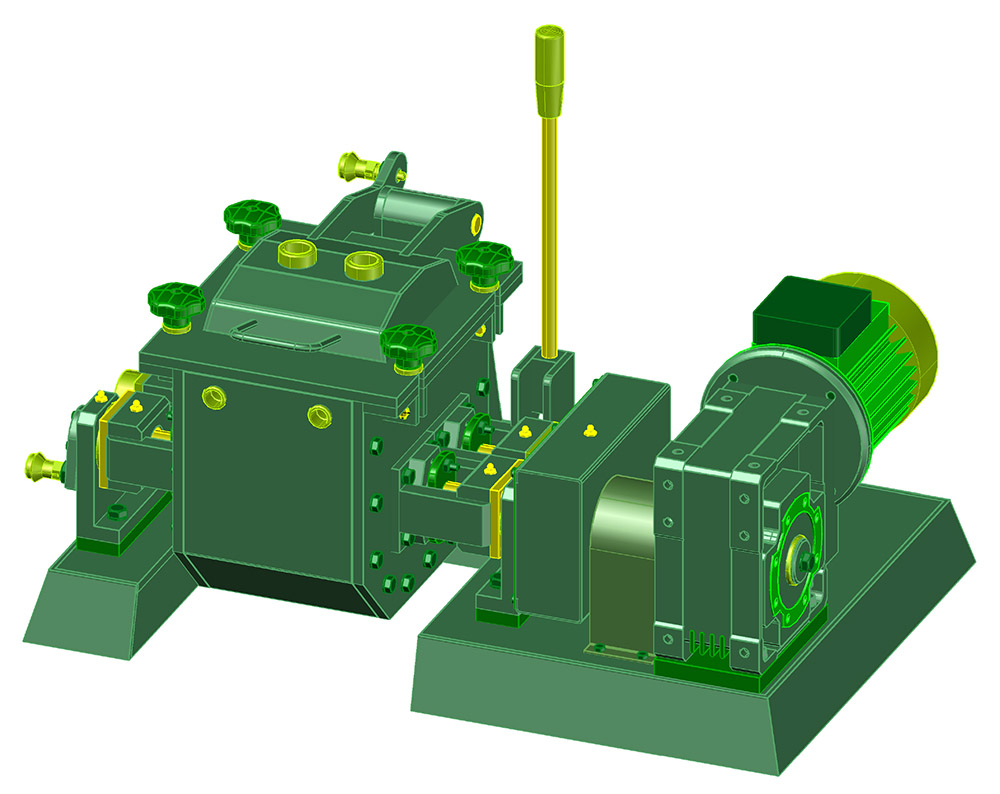

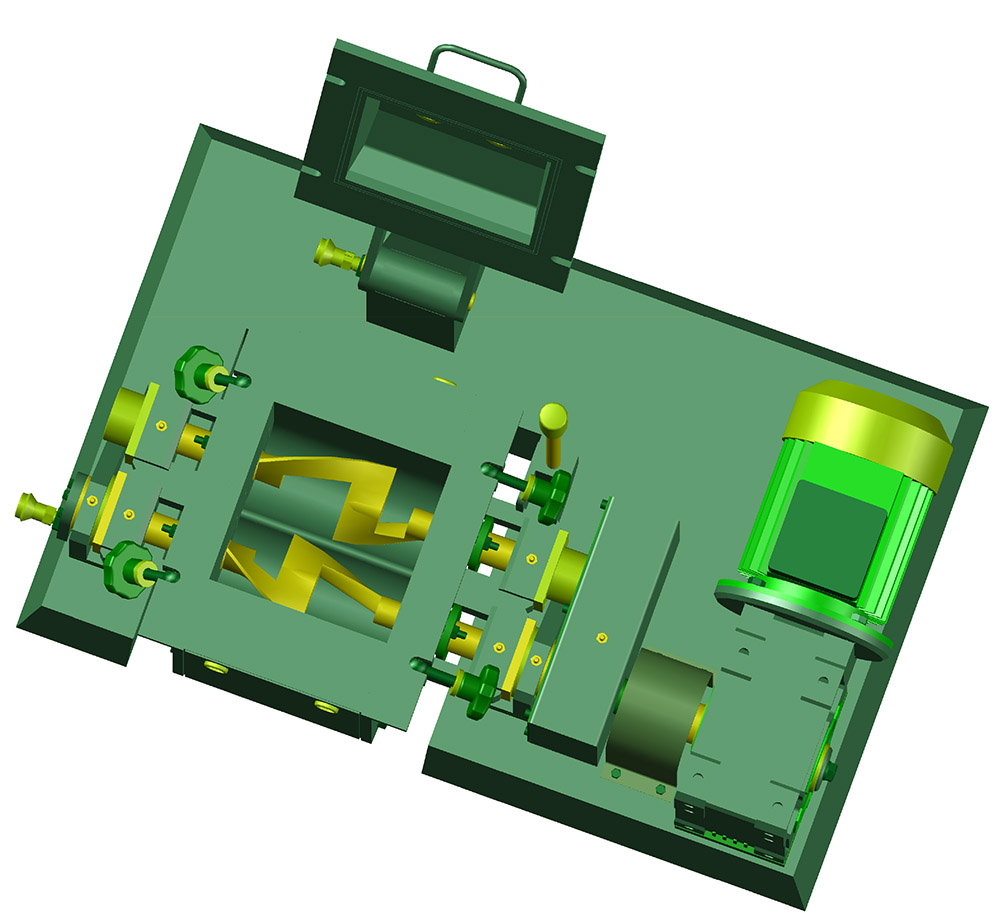

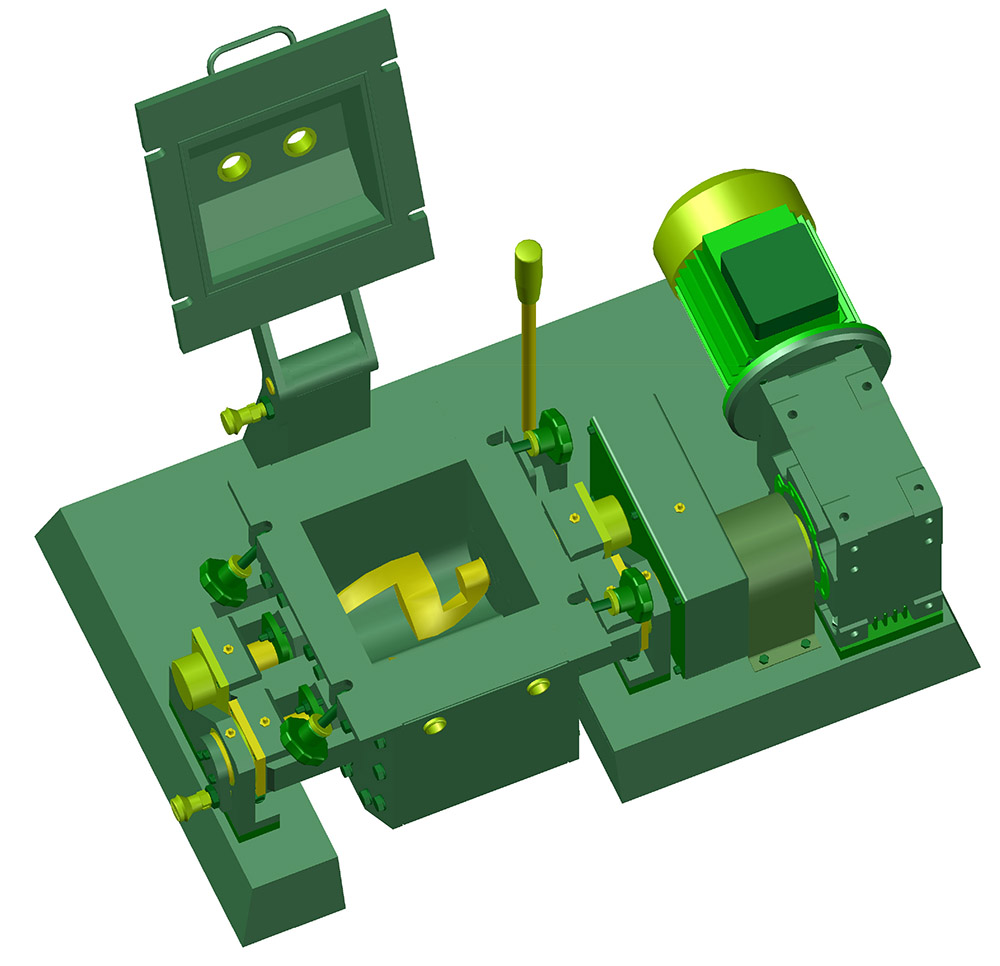

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

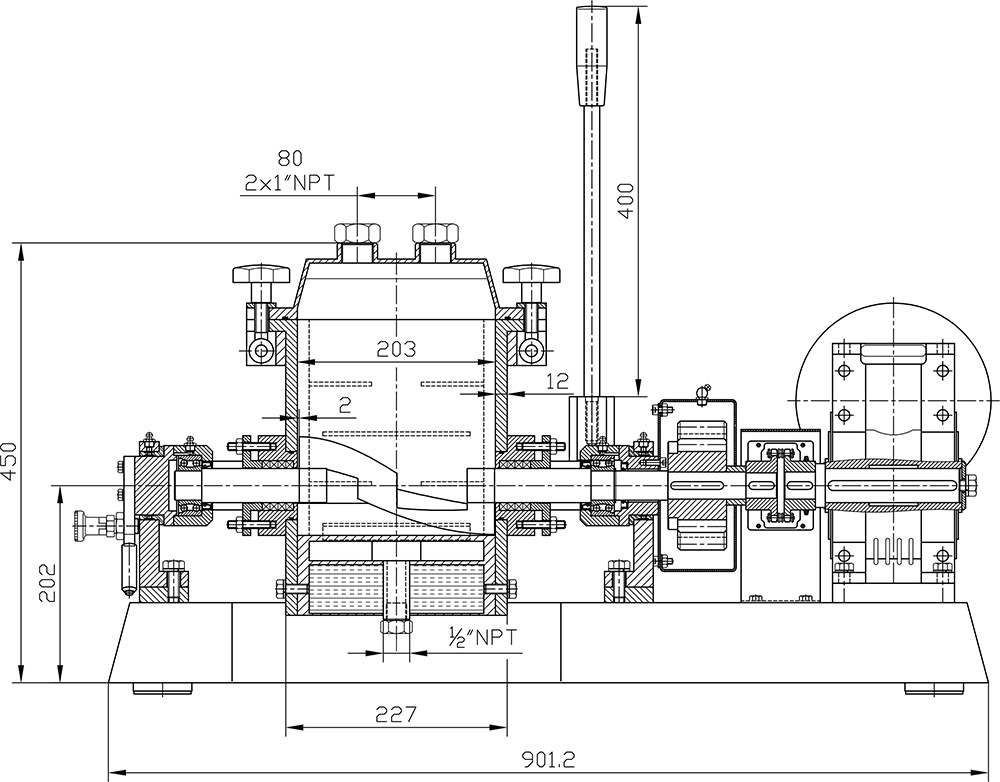

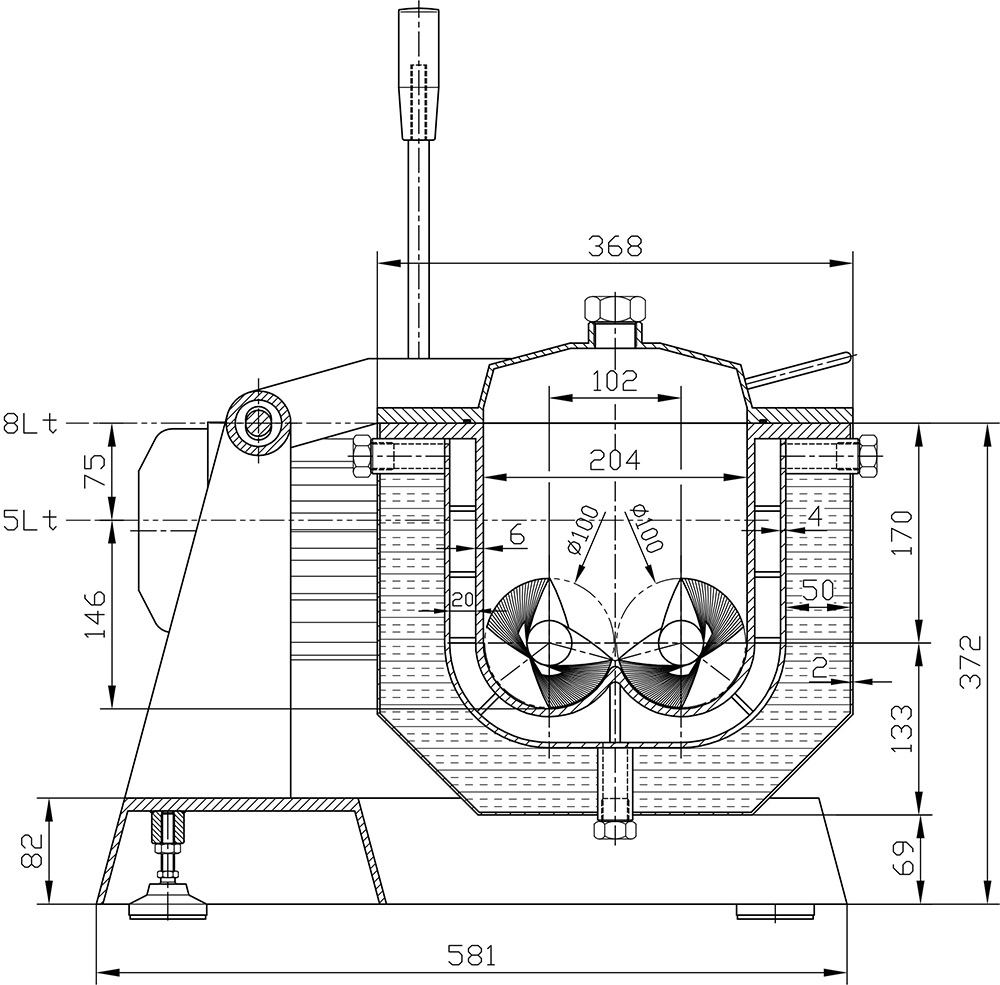

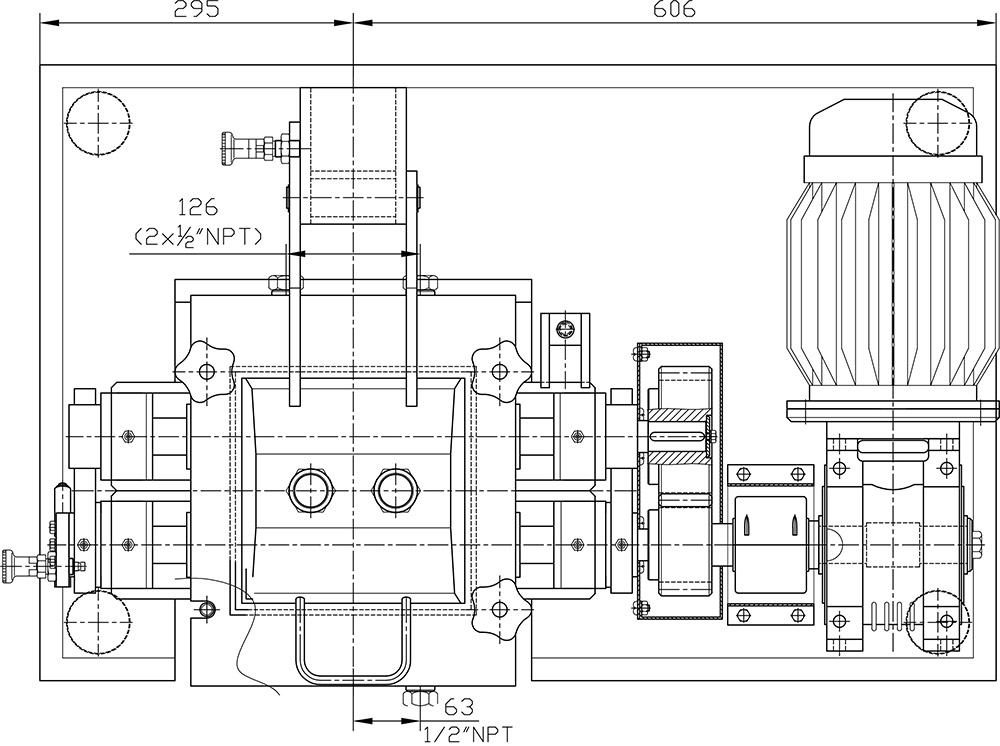

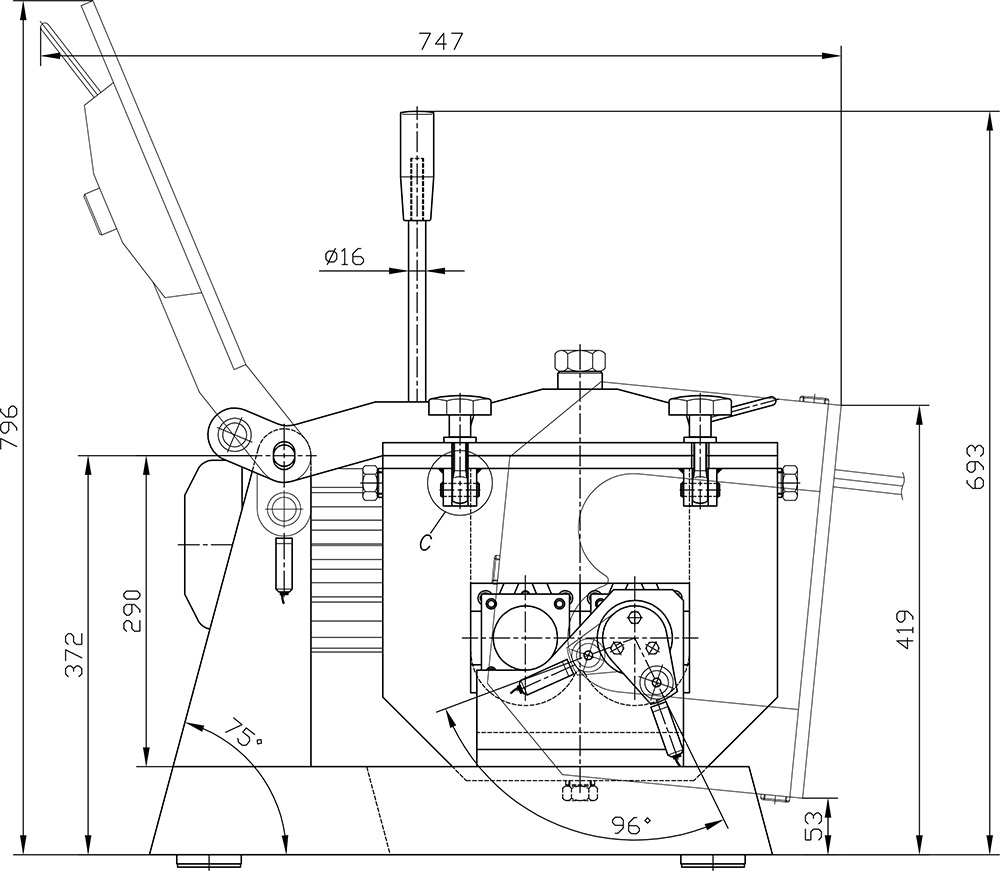

Vistas acotadas del equipo
