Reactor 12.000 Litros (Tomos 1, 2, 3 y 4)


Portada del libro




Contraportada
del libro
Tomos 1, 2, 3 y 4










Descarga
gratis
Catálogo de
Libros Técnicos

Catálogo para
el celular
Sinopsis del libro Reactor 12.000 Litros

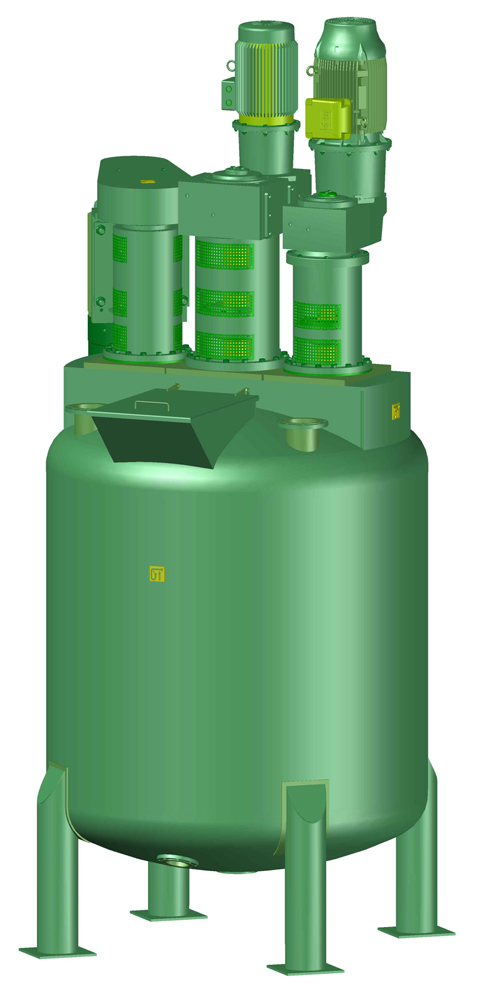

Este reactor se utiliza en variados procesos y resulta efectivo  para múltiples usos.

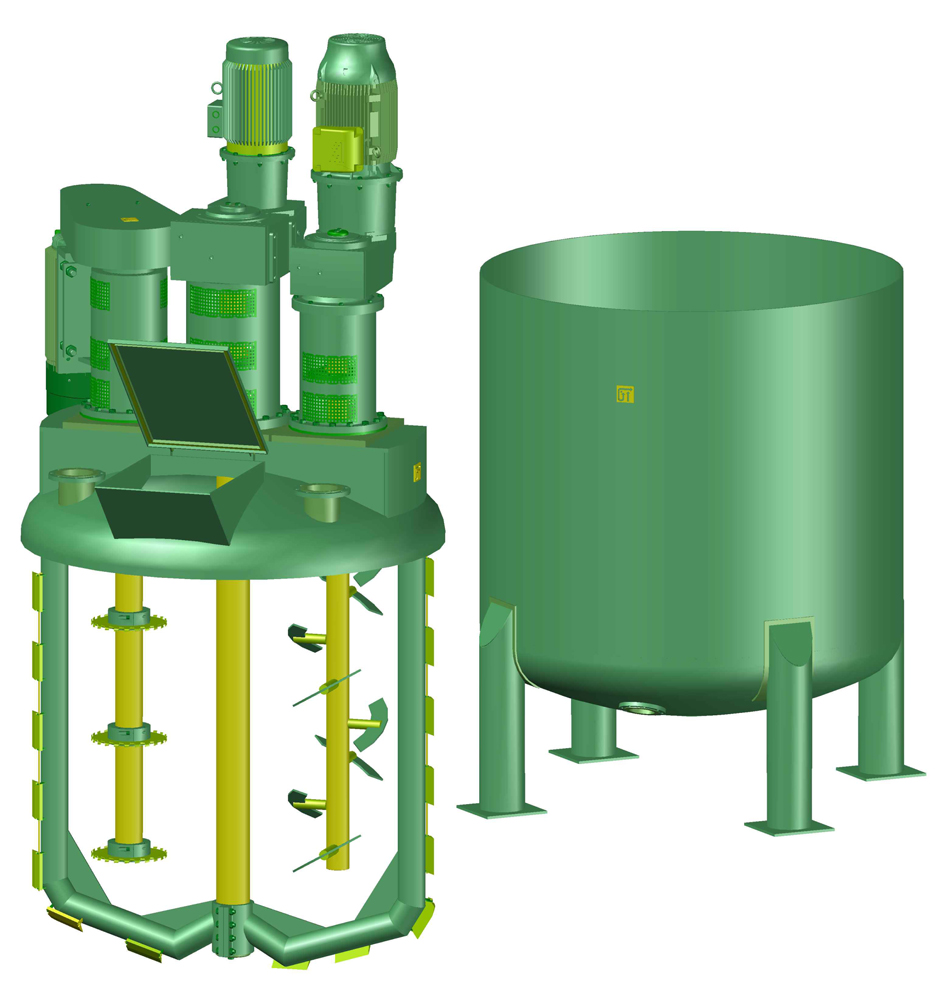

Se destaca que dentro del recipiente operan tres diferentes equipos rotativos, el mezclador ascendente, el raspador lateral y de fondo, así como tres cabezales homogeneizadores, conocidos también como dispropeller o discos cizalladores.

La descripción y los planos completos de los equipos —así como del recipiente—permiten re-proyectar los mismos a fin de adaptarlos a mezcladores de diferentes dimensiones, considerando variaciones proporcionales de todas las geometrías de sus partes. También es factible adaptar las potencias y velocidades de rotación acordes a los fluidos a mezclar, así como las bocas de entrada y salida.

Características técnicas del
Reactor 12.000 Litros

Disolver (Cizallador):
Potencia: 280 HP (208.8 kW)
Rotacion: 300-900 RPM
Mixer (Mezclador):
Potencia: 75 HP (55 kW)
Rotacion: 40-80 RPM
Scraper (Raspadores):
Potencia: 50 HP (37 kW)
Rotacion: 15 RPM

Capacidad Máxima: 12.000 Litros
Peso del Reactor Sin Carga: 11600 Kg
Material en Contacto: SS304
Material No Contacto: CS Pintado Epoxy


Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

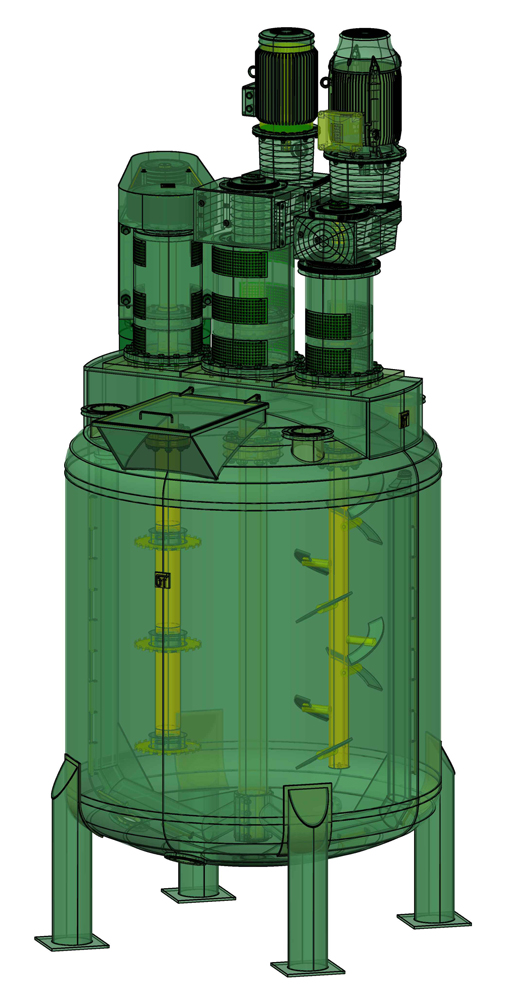

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

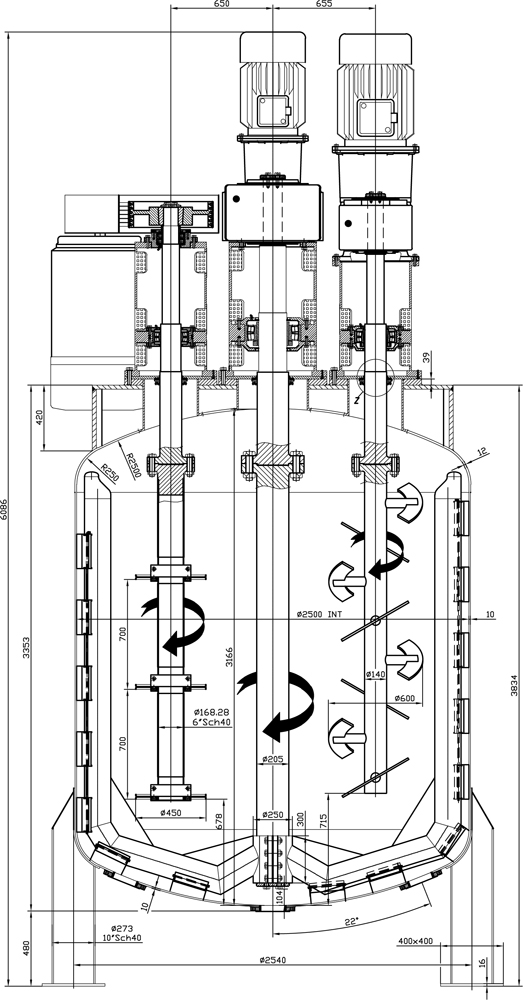

Vista
acotada
Autor
Ing. Teodoro Kresisch
