Esta prensa está diseñada para operar con una fuerza de 2000 Kilogramos, generados por la acción de dos cilindros neumáticos.
La superficie de trabajo es de 500x500 milímetros, siendo la mesa receptora mayor, de 700x700 milímetros, que permite acomodar mejor los elementos a presionar.
El recorrido de la placa de prensado es de 250 milímetros, lo cual acepta una gran variedad de productos y amplifica su utilidad para diferentes objetivos. Se incluye una tabla operativa con los esfuerzos dinámicos desarrollados por el pistón en daN (Kgf) en función de la presión de alimentación en bar (kg/cm2).
Características Técnicas de la Prensa Neumática 2000Kg
Presión de trabajo: 2000 Kg (2 Ton)
Superficie de trabajo: 500x500 mm
Recorrido: 250 mm
Material: Hierro
Peso del equipo: 365 Kg
Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

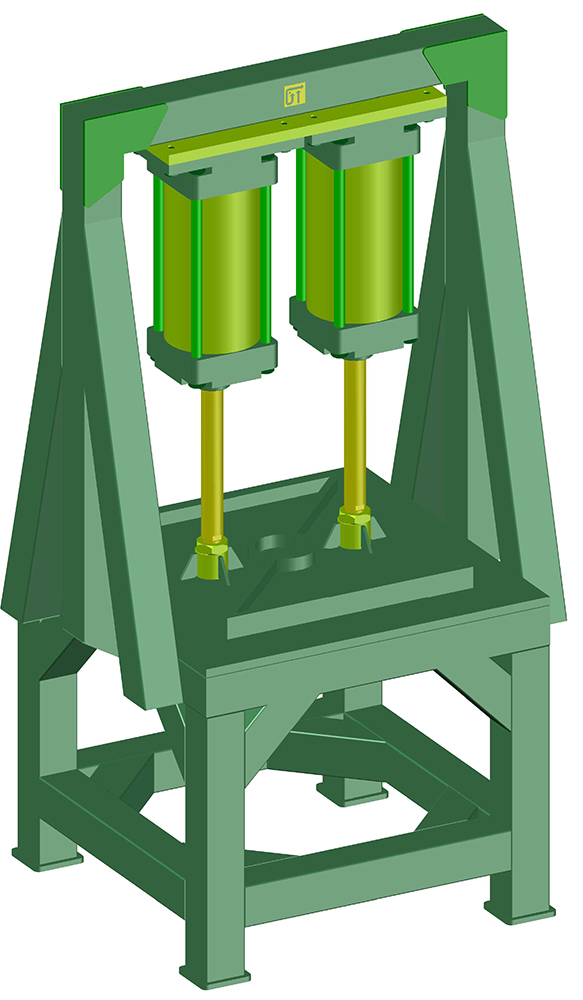

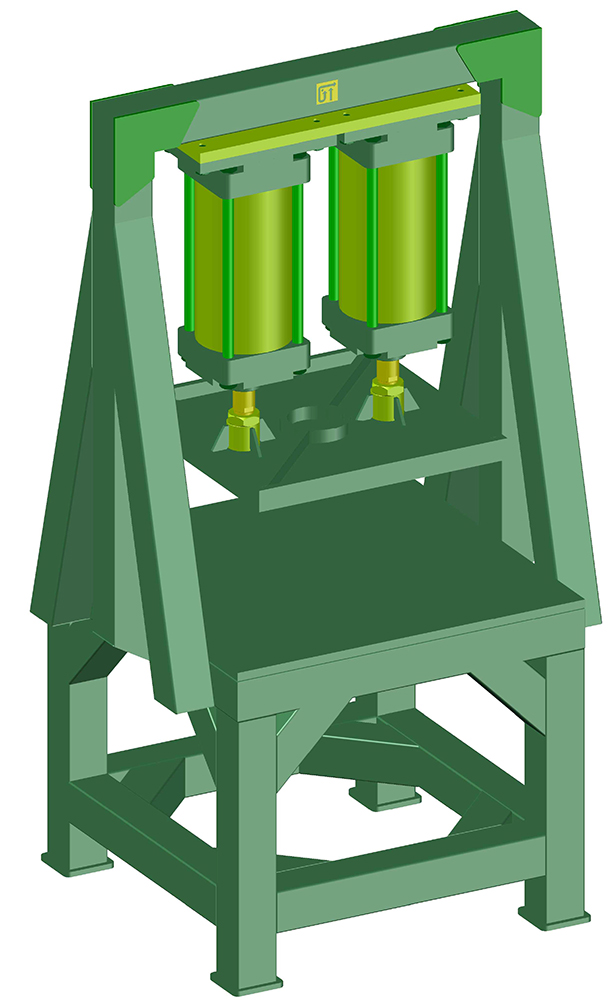

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar su visualización.

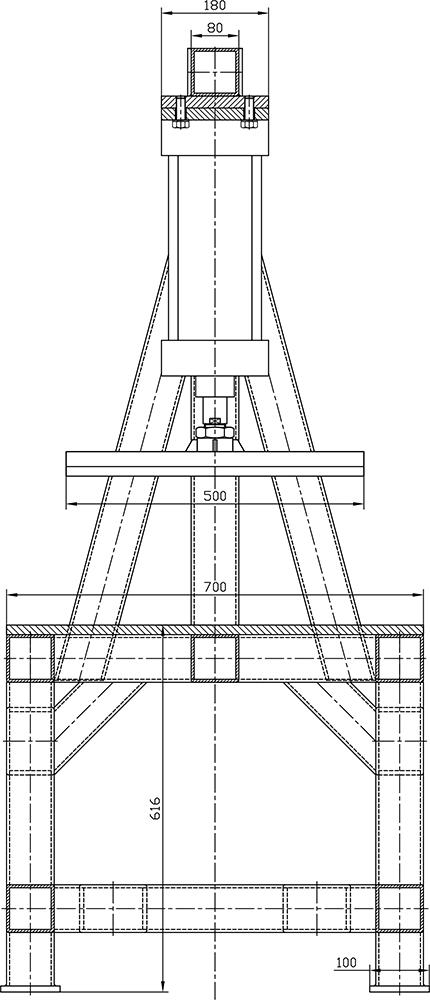

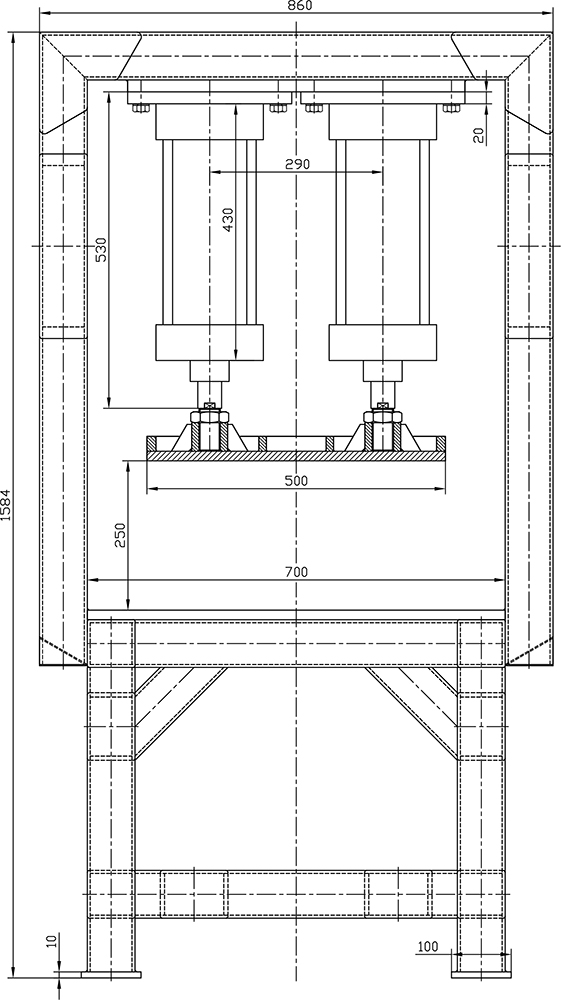

Vistas
acotadas
Autor
Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar
