Dentro del concepto de reciclaje industrial encontramos el perforador de botellas y bidones plásticos como la base del proceso, cuyo objetivo es el perforado y vaciado de los envases antes de su compactación.

Dado el diseño de las cuchillas montadas sobre dos ejes con giros contrapuestos –cuyas cuchillas se disponen intercaladas– y los raspadores fijos, encontramos un equipo apto para perforar todo tipo de botellas plásticas, bidones, envases de alimentos y detergentes, tubos plásticos, productos plásticos hospitalarios, vasos de yogures y mucho más.

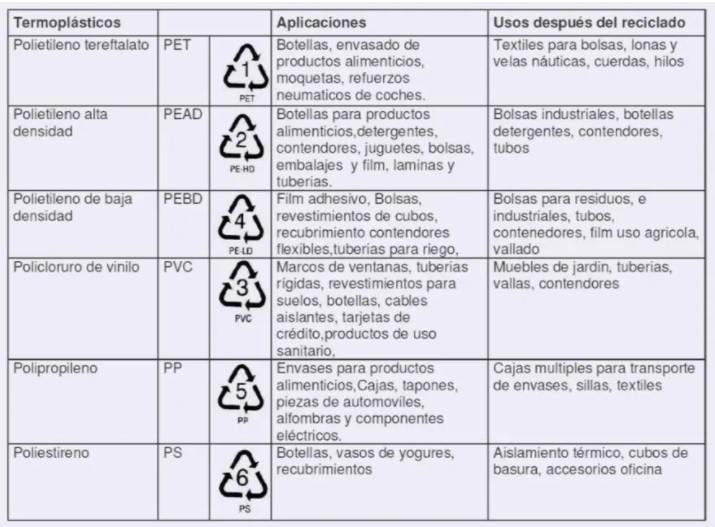

Los materiales posibles de triturar son PET / PEAD / PEBD / PVC / PP / PS, de acuerdo a la siguiente tabla estandar de clasificación de reciclado (haga click para ampliar).

Se desarrollan -en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y su mecanización de ser necesario

Los planos de piezas contienen:

detalles de soldadura y el desarrollo de las chapas plegadas,

armado y soldadura de las piezas antes de mecanizarlas,

cotas completas de los ejes y piezas mecanizadas con sus tolerancias,

La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

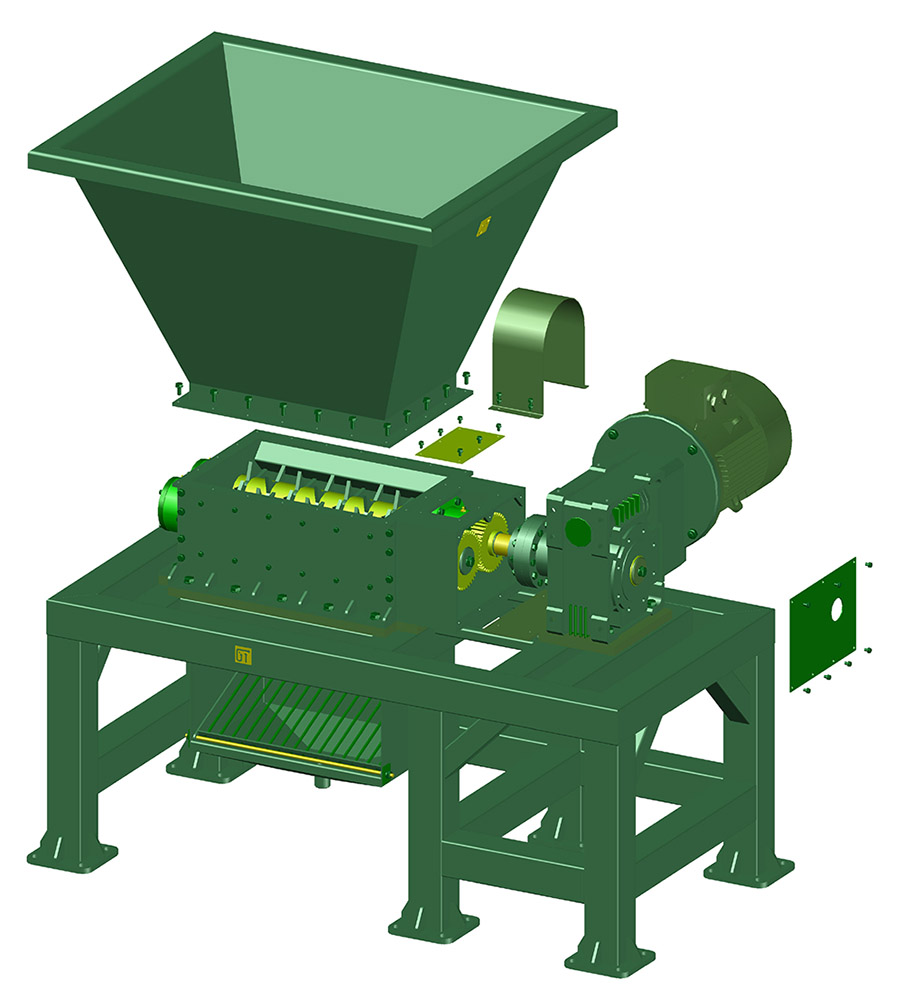

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) para facilitar el objetivo a lograr.

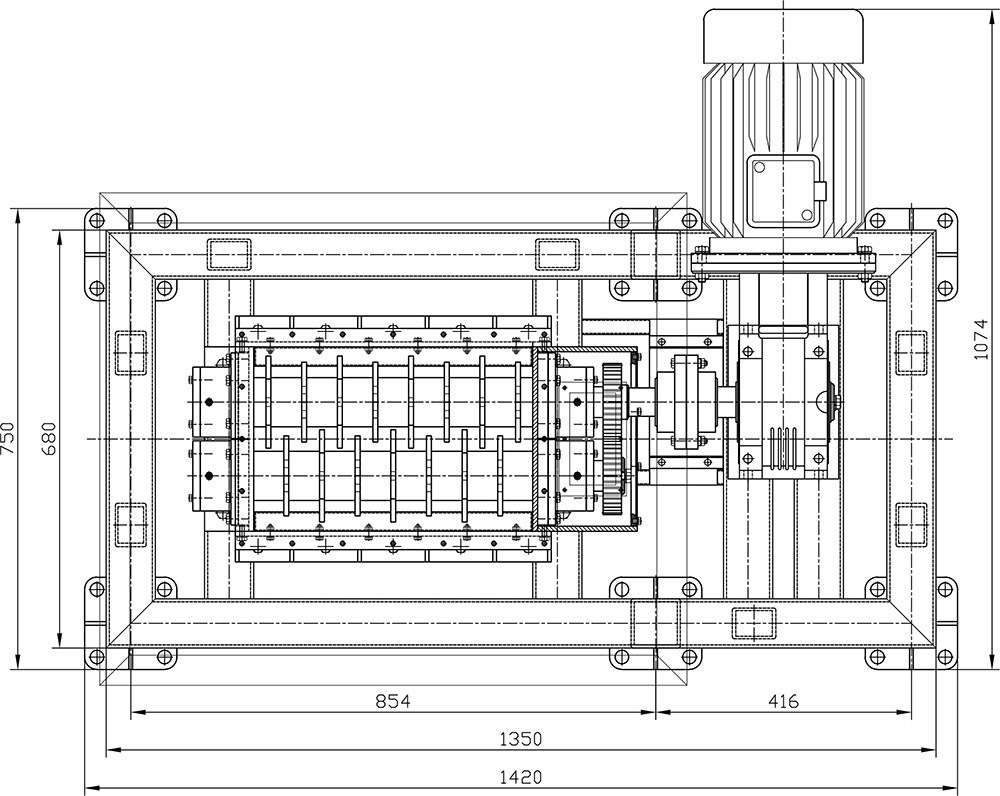

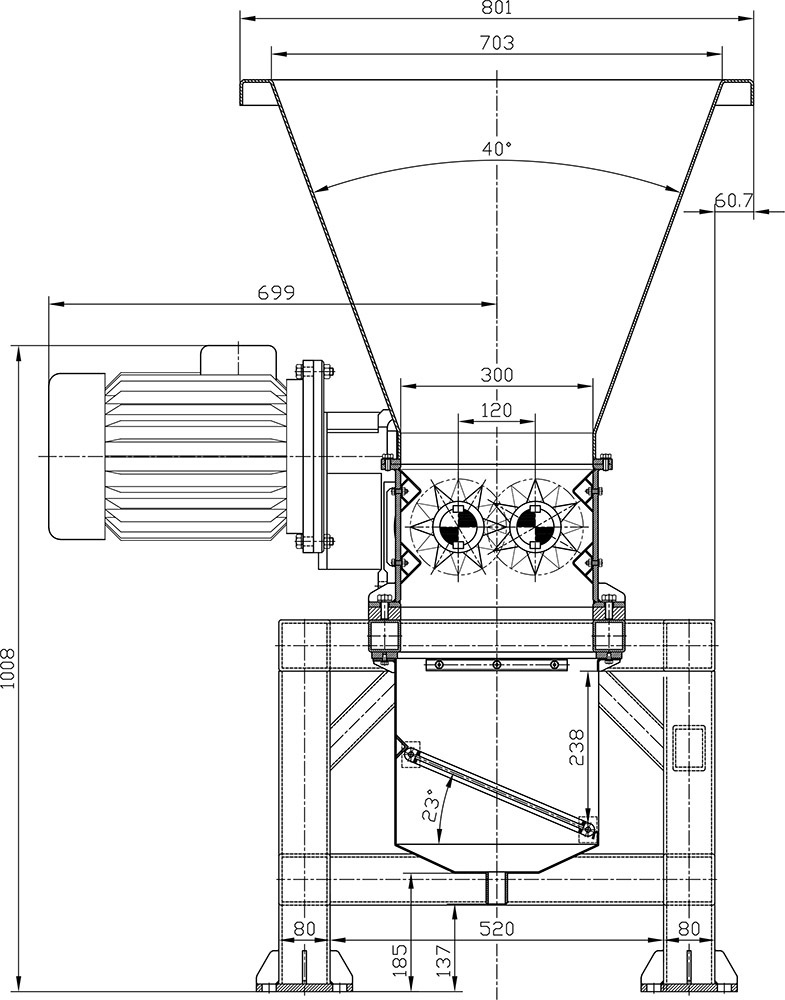

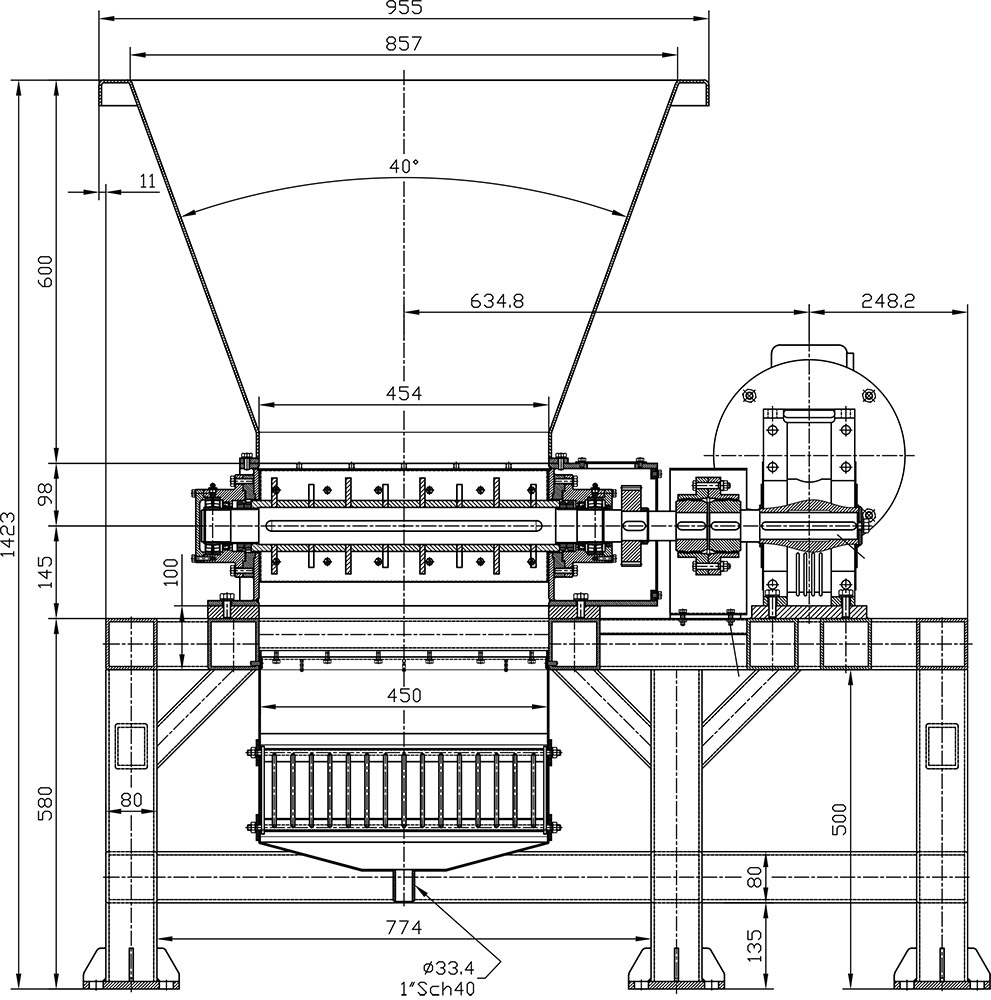

Vistas acotadas del equipo
