Molino Pulverizador

Portada del libro

Título: Molino Pulverizador

Subtítulo: Planos completos

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°:1610199508615

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2016

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 61 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2016

Contraportada del libro
Sinopsis del libro Molino Pulverizador

Se desarrollan los planos completos para fabricar un Molino Pulverizador.

Este equipo es ampliamente utilizado para la producción de polvos finos. El tamaño de la salida puede alcanzar a 2500mesh (5 um). Es adecuado para moler el material —o mineral— con dureza media y baja, siempre menor a 9,3 mohs.  La humedad debe ser menor del 6%. Los materiales no deben ser explosivos ni inflamables.
El equipo consiste principalmente  de un alimentador, un pulverizador, un clasificador y un ventilador. No es apropiado para el procesamiento de productos fibrosos, ni con altos contenidos de humedad, grasas, fructosa, y con aditivos o sustancias termosensibles sobre los 60 ºC.
Es utilizado ampliamente en la industria de minería, metalurgia, construcción de carreteras y ferrocarriles, la industria química, cemento, materiales refractarios, etc.
Este equipo también se utiliza como mezclador y para homogeneizar polvos, consiguiéndose una excelente dispersión de los componentes, pero no es precisamente la función básica del diseño.

Se puede utilizar para la molienda de diversos tipos de minerales, siendo los típicos:
cuarzo - feldespato - calcita - talco - barita - fluorita - tierras raras – mármol - cerámica - bauxita - mineral de manganeso - mineral de hierro - cobre - fosfato de roca - rojo de óxido de hierro - arena de circón - escoria - residuo de agua - cemento - carbón activado - dolomita - granito - granate - amarillo óxido de hierro - fertilizantes químicos - fertilizantes compuestos - cenizas volantes - carbón bituminoso – coque - lignito - arena de magnesio - óxido de cromo verde - mineral de oro - barro rojo – arcilla – caolín - ganga - arcilla porcelana - cianita - fluorita – bentonita - pirofilita – pizarra - piedra de la arena – basalto – yeso – grafito - carburo de silicio - materiales de aislamiento térmico – calcita – tierra de diatomea – coalín – bentonita – mica – magnetita – pirofilita – espuma de mar – atapulgita – barita – yeso – alunita – grafito – fluorita – potasio mineral de piedra pómez – mineral de fosfato – vermiculita – creta – cuarzo – basalto – feldespato – grava – granito – carbón – escoria – guijarro – pizarra -, etc.


Características Técnicas

Velocidad de Rotación:
1500 RPM

Potencia de Giro:
50 HP (37 Kw)

Capacidad de Trabajo:
2800 Kg/h (c/Diatomea)

Fuerza de impacto:
53 Kg

Peso Total de Equipo
sin carga: ~2640 Kg

Material: Hierro

Terminación: Pintura

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €32

Paypal
Dólar: u$s33

MercadoPago
Pesos Argentinos: $495

Comprar

Indice del libro Molino Pulverizador

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Conjunto Tapa - 0300 34
Conjunto - 0000 6   Carcaza Superior - 0301 37
Conjunto Eje - 0100 10   Lateral Ventilador - 0302 38
Eje - 0101 11   Lateral Salida - 0303 39
Soporte Martillos - 0102 12   Lateral Interior Salida - 0304 40
Núcleo – 0102/1 13   Lateral Exterior Salida - 0305 41
Disco – 0102/2 14   Oreja de Izaje - 0306 42
Martillos - 0103 15   Lateral Martillos - 0307 43
Conjunto Selector - 0104  16   Cono de Entrada - 0308 44
Núcleo Selector – 0104/1 17   Entrada - 0309 45
Paleta Selector – 0104/2 18   Desarrollo Entrada - 0310 46
Conjunto Ventilador - 0105 19   Conjunto Base - 0400 47
Núcleo Ventilador – 0105/1 20   Soporte de Rodamiento - 0401 50
Disco Soporte – 0105/2 21   Soporte de Motor - 0402 51
Conjunto Cuerpo - 0200 22   Refuerzo - 0403 52
Carcaza - 0201 25   Soporte Reten - 0500 53
Lateral Mordazas - 0202 26   Tapa Retén - 0501 54
Medio Cono Interno - 0203 27   Conjunto Muelas - 0600 55
Entrada Ventilador - 0204 28   Base de Muelas - 0601 56
Lateral Motor - 0205 29   Muela - 0602 57
Lateral Entrada - 0206 30   Mecanizado del Acople - 0701 58
Medio Cono Lateral - 0207 31   Cubreacople - 0702 59
Lateral Sello - 0208 32   Consideraciones Generales  60
Secciones de Brida- 0209 33

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar



Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  molino, pulverizador, molino pulverizador, pulverizar polvos, polvos pulverizados, micropolvo, polvos finos, moler polvo, moler minerales, molienda de minerales, moler minerales, minerales molidos, procesar minerales, mineria

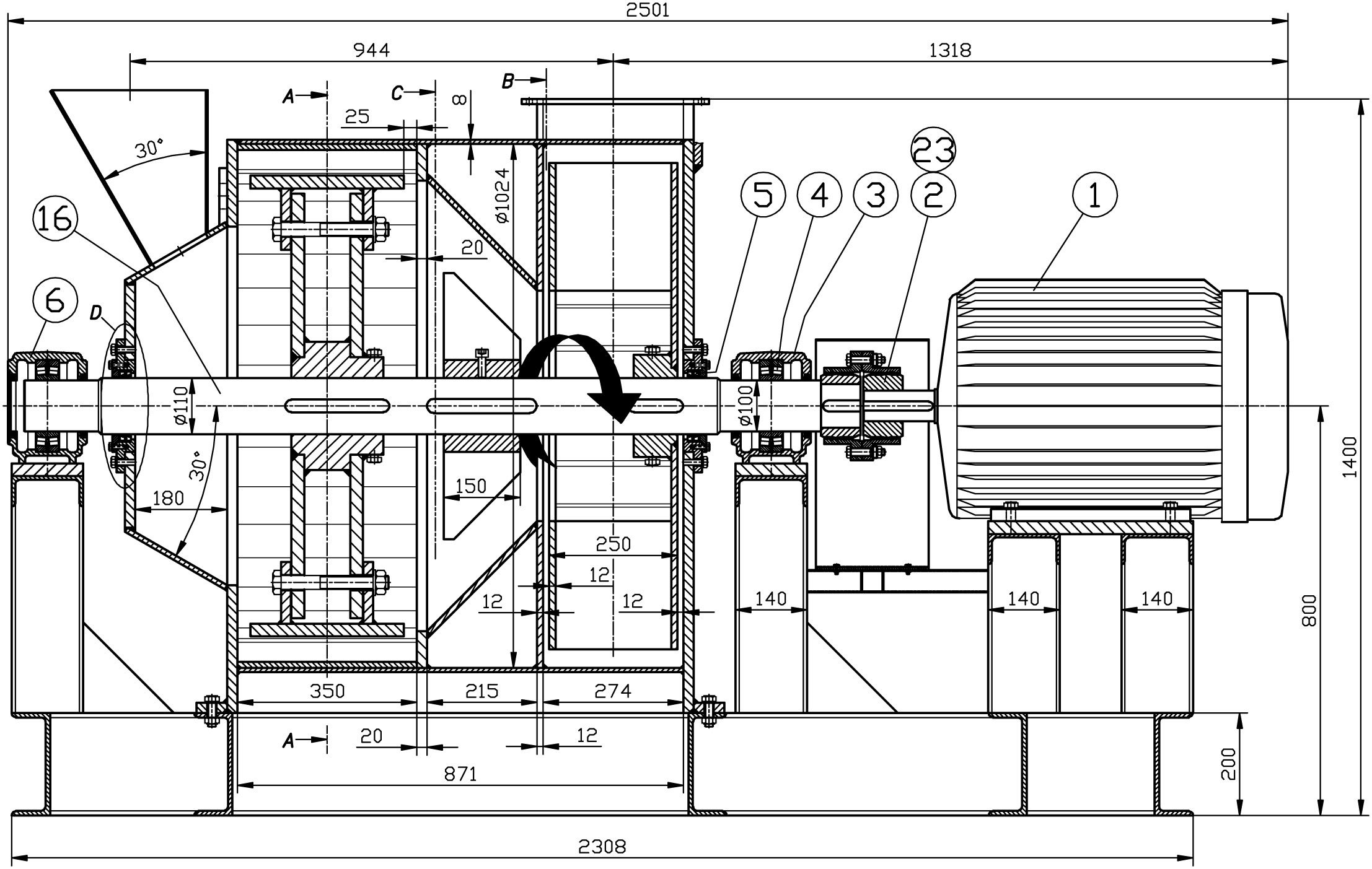

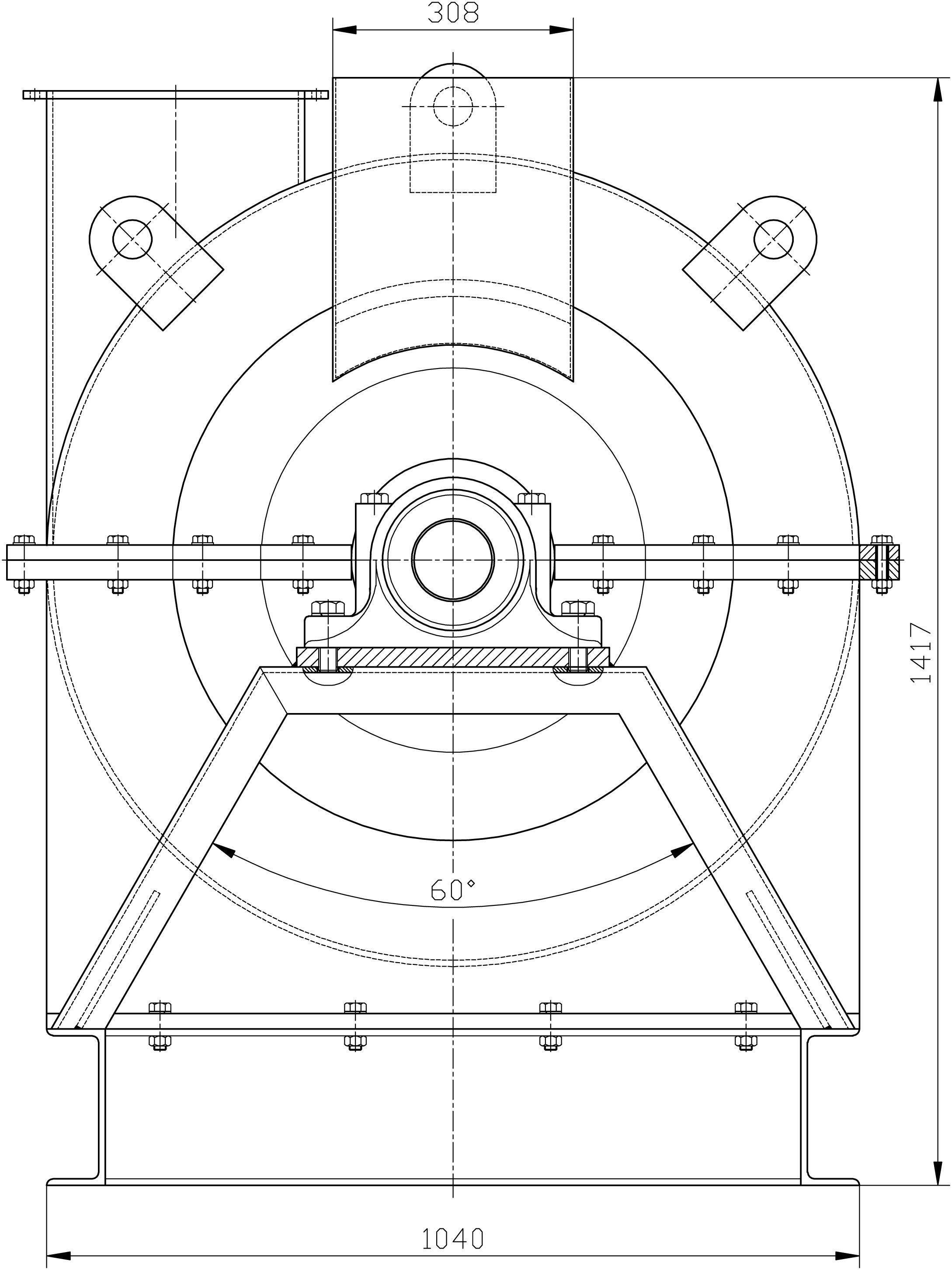

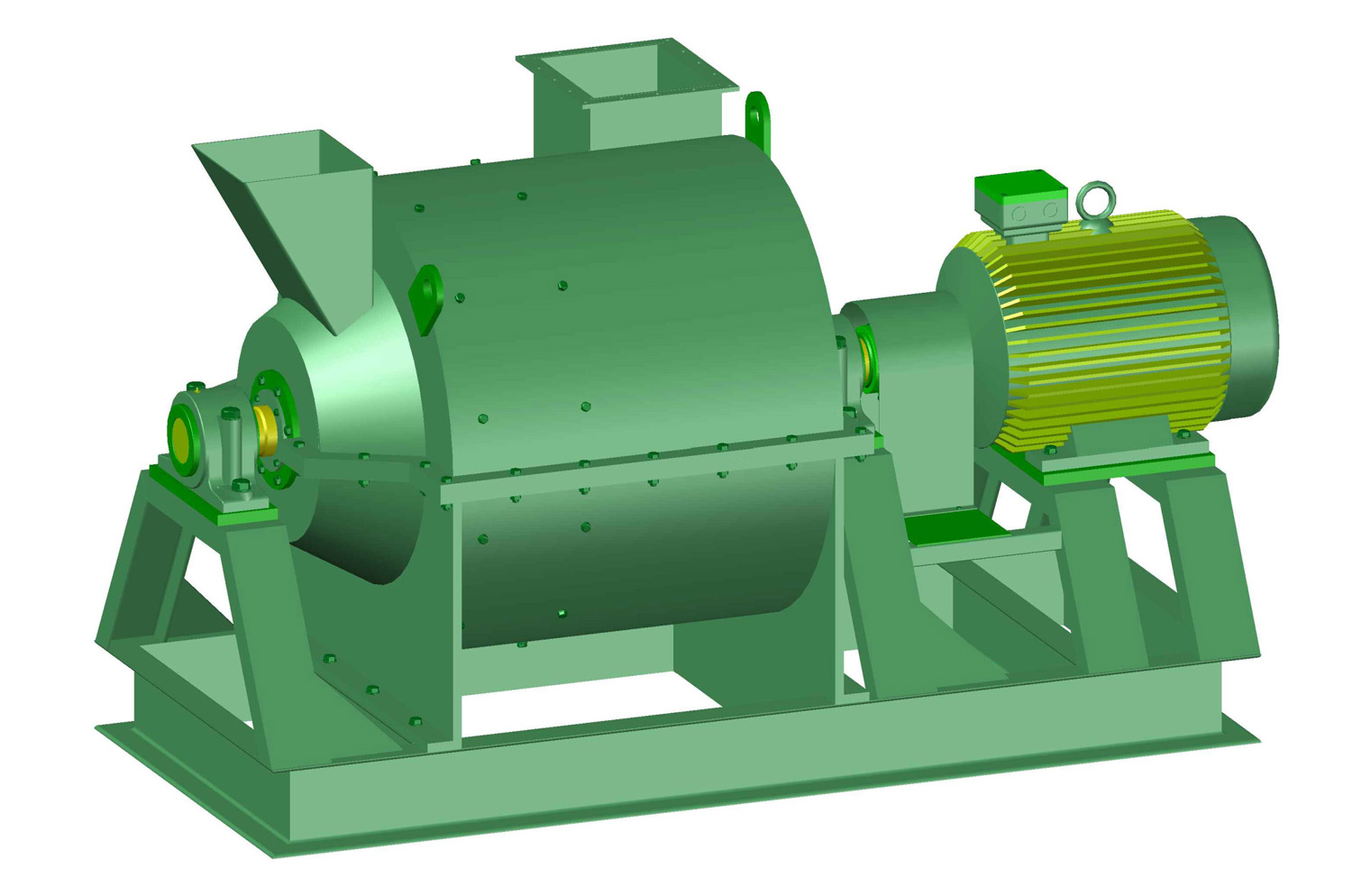

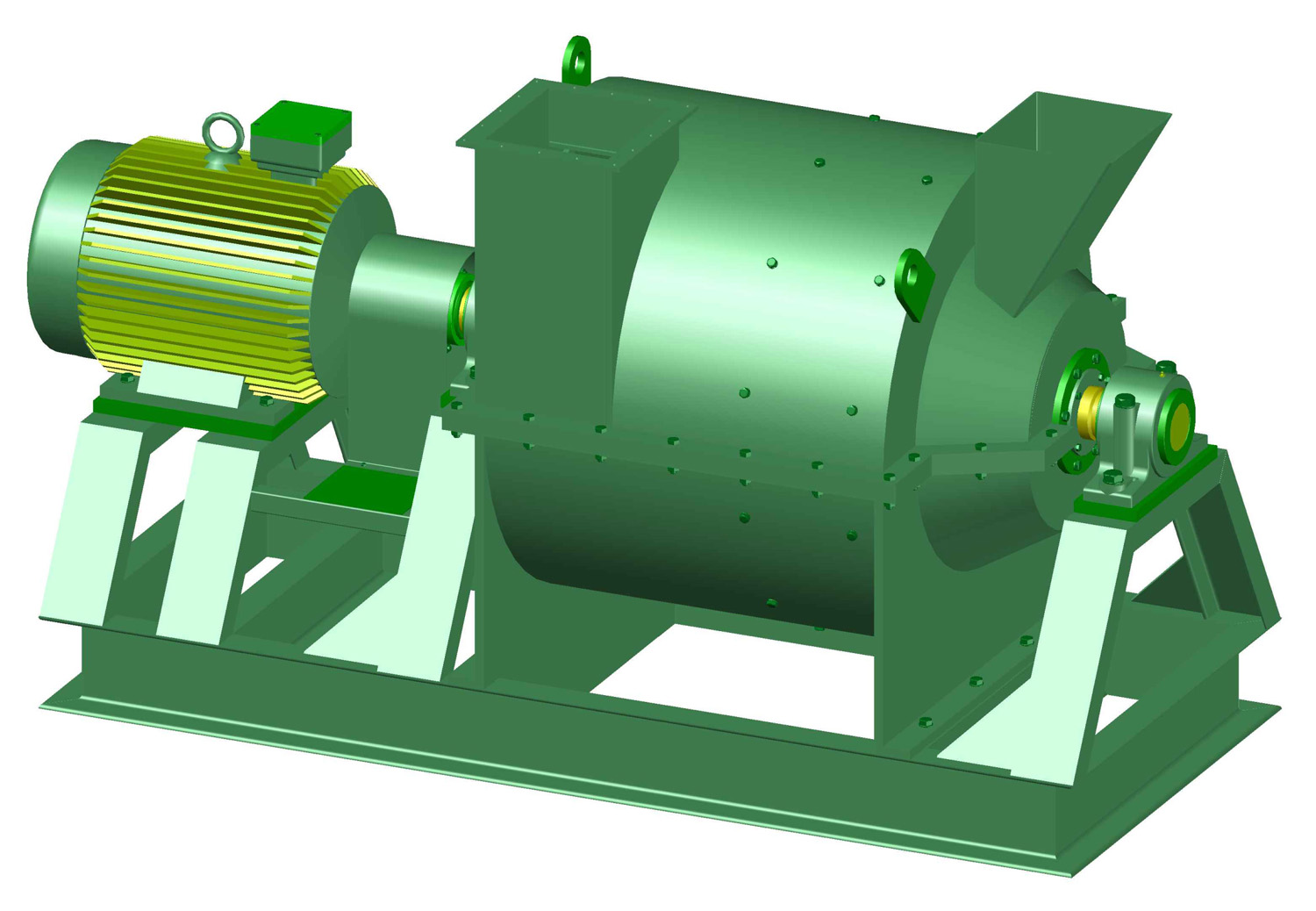

Generalidades del Equipo (Haciendo click sobre el dibujo lo lleva a una ampliación del mismo en una nueva ventana)
