Molino de cuchillas - 2da edición

Portada del libro

Título:
Molino de Cuchillas

Subtítulo:
Planos completos
para fabricar el equipo.

Autor:
Ing. Teodoro Kresisch

Registro de
la Propiedad
Intelectual N°:
1310178786040

2° Edición
Editorial Libróptica
Argentina
2016

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de
Páginas: 67
incluye tapa y contratapa

Color Interior:
Planos en Blanco
y Negro.
Texto en color.

Tapa y Contratapa:
Color

Edición 2016

Contraportada del libro





























































Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita
Sinopsis del libro Molino de Cuchillas - 2da edición

El molino de cuchillas se utiliza para la disminución de tamaño de diferentes materiales, orgánicos e inorgánicos.

El principio de funcionamiento se basa en el impacto de un metal duro (como las cuchillas fijadas en el eje) contra cierto producto frágil y/o blando, dependiendo la carga -o fuerza- del impacto de la longitud de la cuchilla en relación con el momento torsor (cupla, torque) del motor.

Ese impacto se realiza dentro de la cámara de triturado, que limita el recorrido del producto tantas veces como resulte necesario hasta que la secuencia de impactos reduzca el material al buscado y le permita pasar el filtro metálico apropiado.

Las distintas industrias y productos donde se puede aplicar este equipo son las siguientes, considerando que resulta ilimitado el destino, solo se mencionan algunos ejemplos:

-Alimentos -Harinas -Sémolas -Cebo -Galletas -Frutos secos
-Químicos -Arroz -Farmacia -Soja -Trigo -No metálicos
-Maíz -Astillas -Cáscaras -Hojas verdes -Plásticos -Pan rallado

Se ha desarrollado el equipo con doble comando de polea, permitiendo tanto colocar el motor enfrentado a la posición presentada por comodidad de alimentación según el proceso de trabajo —equipos aledaños o acceso en la alimentación del producto—, o bien que la toma de potencia de giro se realice desde otro motor ya existente —e instalado— en la planta.
Si bien el Molino incluye ruedas para su traslado hacia las diferentes bocas de descarga del triturado de acuerdo al emplazamiento de la planta de procesos, es posible invertir la situación eliminado las ruedas y ubicarla de manera estable sobre determinada boca receptora, considerando prolongar —o acortar— las patas de acuerdo a la situación geométrica del caso, así como su anclaje al piso o estructura soporte.

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

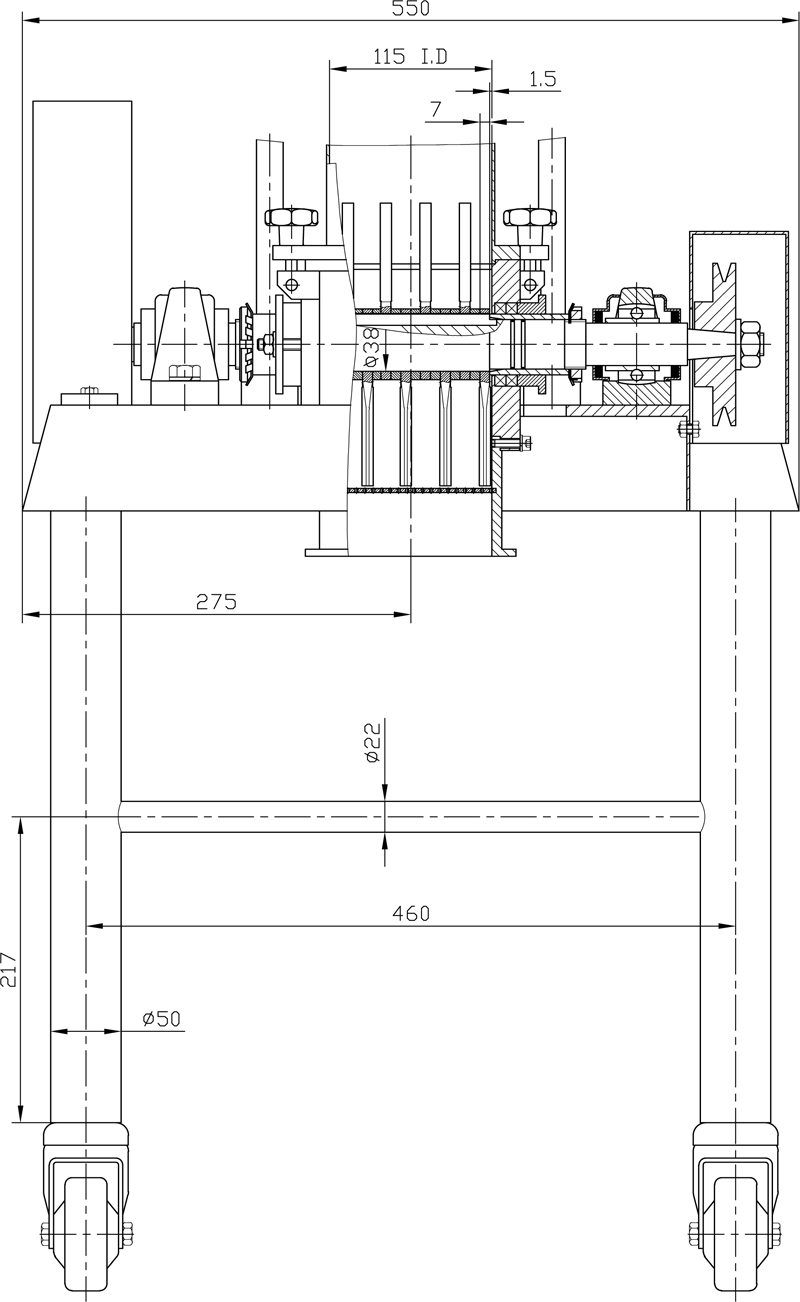

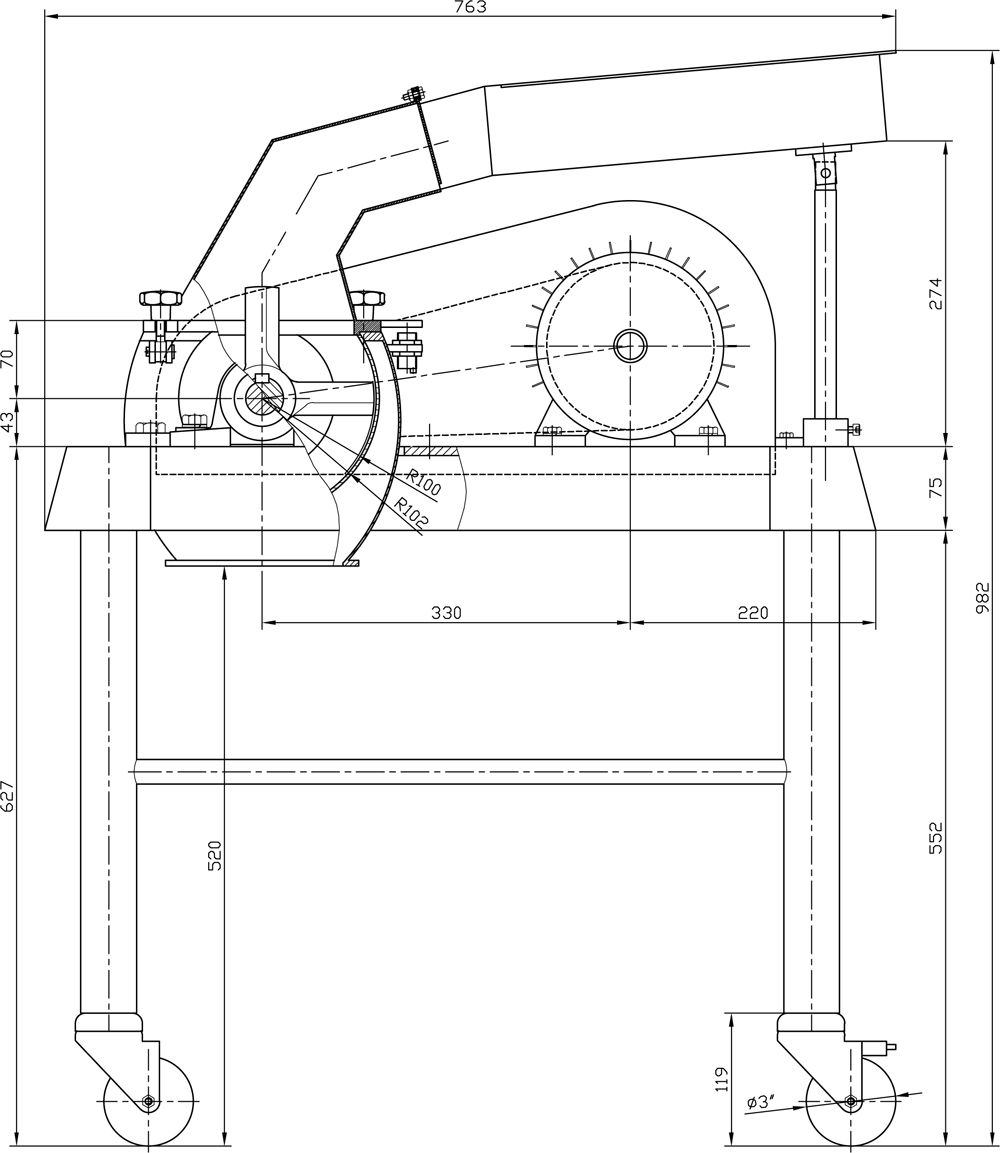

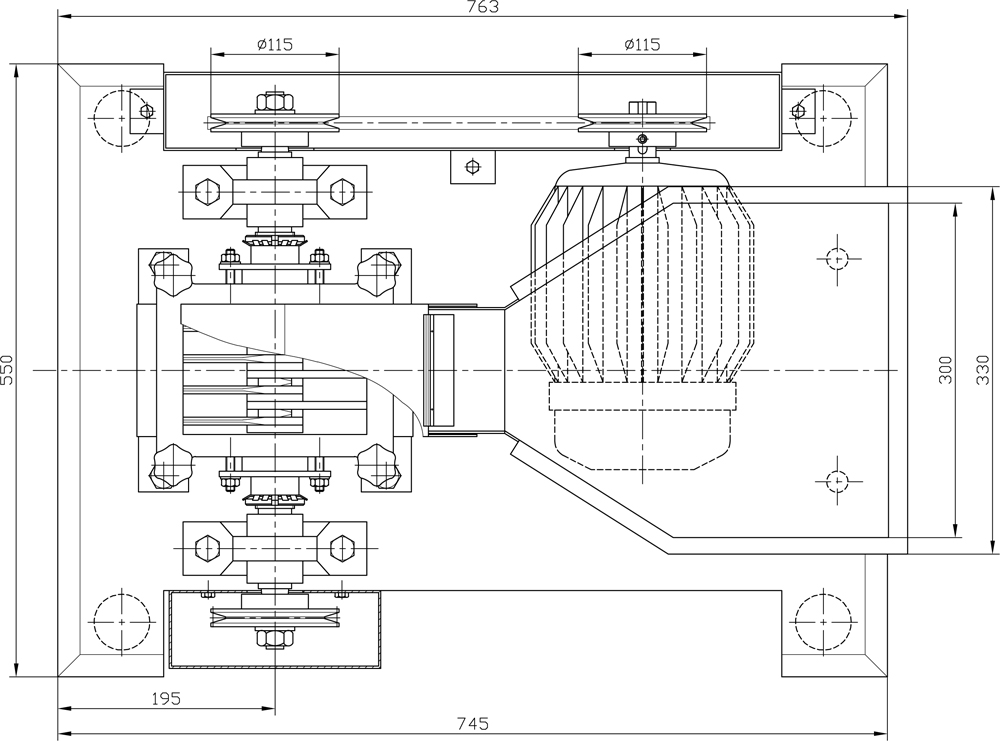

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Agradecemos a un comprador del libro Molino de Cuchillas - 1ª Edición, por facilitarnos una foto de su construcción, y permitir la publicación, respetando la privacidad de su autoría.

Datos técnicos del equipo

-Partes en contacto: SS304
-Partes No Contacto: (Ho / Fundición) Pintura Epoxi.
-RPM de Trabajo: 3000 RPM
-Potencia de Trabajo: 3 HP
-Número de cuchillas: 16
-Capacidad de trabajo Aproximado: 5-8 Tn/h
-Tamaño Máximo de Entrada: 28mm
-Tamaño de Salida: 0-2mm

Indice del libro Molino de Cuchillas - 2da edición

Plano y N° de Plano
Pg.
Plano y N° de Plano
Pg.
Conjunto 320-4721-0000 7   Camisa  320-4721-0302 37
Cuerpo 320-4721-0100 9   Tensor  320-4721-0303 37
Material del Cuerpo 320-4721-0101 10   Polea Eje  320-4721-0304 38
Parte 1 – Cuerpo 320-4721-0101-01 11   Polea Motor  320-4721-0305 39
Mat. Parte 1 – Cuerpo 0101-01/A 12   Soporte E  320-4721-0306 40
Parte 2 – Cuerpo 320-4721-0101-02 13   Brida  320-4721-0307 41
Parte 3 – Cuerpo 320-4721-0101-03 14   Material de Brida  320-4721-0307-01 42
Parte 4 – Cuerpo 0101-04  15   Resorte  320-4721-0308 43
Parte 5 – Cuerpo 320-4721-0101-05 16   Cuello  320-4721-0400 44
Parte 6 – Cuerpo 320-4721-0101-06 16   Lateral  320-4721-0401 45
Soporte 320-4721-0102 17   Parte Inferior  320-4721-0402 46
Oreja 320-4721-0103 18   Material Parte Inferior  0402-01 47
Malla 320-4721-0104 19   Parte Superior  320-4721-0403 48
Conjunto Mesa 320-4721-0200 20   Desarrollo Parte Superior  0403-01 48
Mesa 320-4721-0201 21   Tapa  320-4721-0404 49
Tapa de Mesa 320-4721-0201-01 22   Material Tapa  320-4721-0404-01 50
Lateral 1  320-4721-0201-02 23   Soporte de Cortina  320-4721-0405 51
Lateral 2  320-4721-0201-03 24   Cortina  320-4721-0406  52
Lateral 3  320-4721-0201-04 24   Conjunto Bandeja  320-4721-0500 53
Buje  320-4721-0201-05 25   Bandeja  320-4721-0501 54
Pata  320-4721-0202 26   Desarrollo Bandeja  320-4721-0501-01 55
Refuerzo 1  320-4721-0203 27   Lateral Bandeja  320-4721-0501-02 56
Refuerzo 2  320-4721-0204 27   Apoyo de Giro Bandeja  0501-03 57
Cuchilla A  320-4721-0300-A 28   Brazo  320-4721-0502 58
Material Cuchilla A  0300-A/1 29   Tope Pin  320-4721-0503 59
Cuchilla B  320-4721-0300-B 30   Cubrepoleas  320-4721-0600 60
Material Cuchilla B 0300-B/1 31   Parte 1 – Cubrepoleas  0600-01 61
Cuchilla C  320-4721-0300-C 32   Parte 2 – Cubrepoleas  0600-02 62
Material Cuchilla B  0300-C/1 33   Parte 3 – Cubrepoleas  0600-03 63
Cuchilla D  320-4721-0300-D 34   Protector  320-4721-0601 64
Material Cuchilla D  0300-D/1 35   Parte 1 – Protector  0601-01 65
Eje  320-4721-0301 36   Parte 2 – Protector  0601-02 66

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano.

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €23
Paypal
Dólar: u$s24
MercadoPago
Pesos Argentinos: $600
Pagar
Precio Vigente desde Julio 2018

Actualizado Febrero 2016



Se ha publicado esta 2° edición por solicitud de los lectores, con todos los planos en español, revisados y corregidos por profesionales, con mejoras en la presentación de los planos, ampliando vistas, detalles y rótulos para su mejor lectura.
Se han realizado también novedades en las técnicas editoriales para aumentar considerablemente la calidad de los planos al imprimirlos en papel desde cualquier impresora.
