Molino de martillos 4ta edición
Se ha editado esta cuarta edición a pedido de los lectores, que incluye comentarios de fabricación en ciertas piezas y mejoras en la calidad de impresión.
Tapa del libro

Título: Molino de Martillos

Subtítulo: Planos completos para fabricar el equipo.

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1304084915274

4° Edición - Editorial Libróptica - Argentina - 2016

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 69 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2016

Contratapa del libro
Sinopsis del libro Molino de Martillos / 4º edición

El molino de martillos se utiliza para la disminución de tamaño de diferentes materiales, orgánicos e inorgánicos.
El principio de funcionamiento se basa en el impacto de un metal duro (martillo) contra cierto producto frágil y/o blando, dependiendo la carga del impacto de la longitud del martillo en relación con el momento torsor (cupla, torque) del motor. Ese impacto se realiza dentro de la cámara de triturado, que limita el recorrido del producto tantas veces sean necesarias hasta que la secuencia de impactos reduzca el material al buscado.
Las distintas industrias y productos donde se puede aplicar este equipo son las siguientes, considerando que resulta ilimitado el destino, solo se mencionan algunos ejemplos:

-Alimentos -Harinas -Sémolas -Cebo -Galletas -Frutos secos
-Químicos -Arroz -Farmacia -Soja -Trigo -No metálicos
-Maíz -Astillas -Cáscaras -Hojas verdes -Plásticos -Pan rallado

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

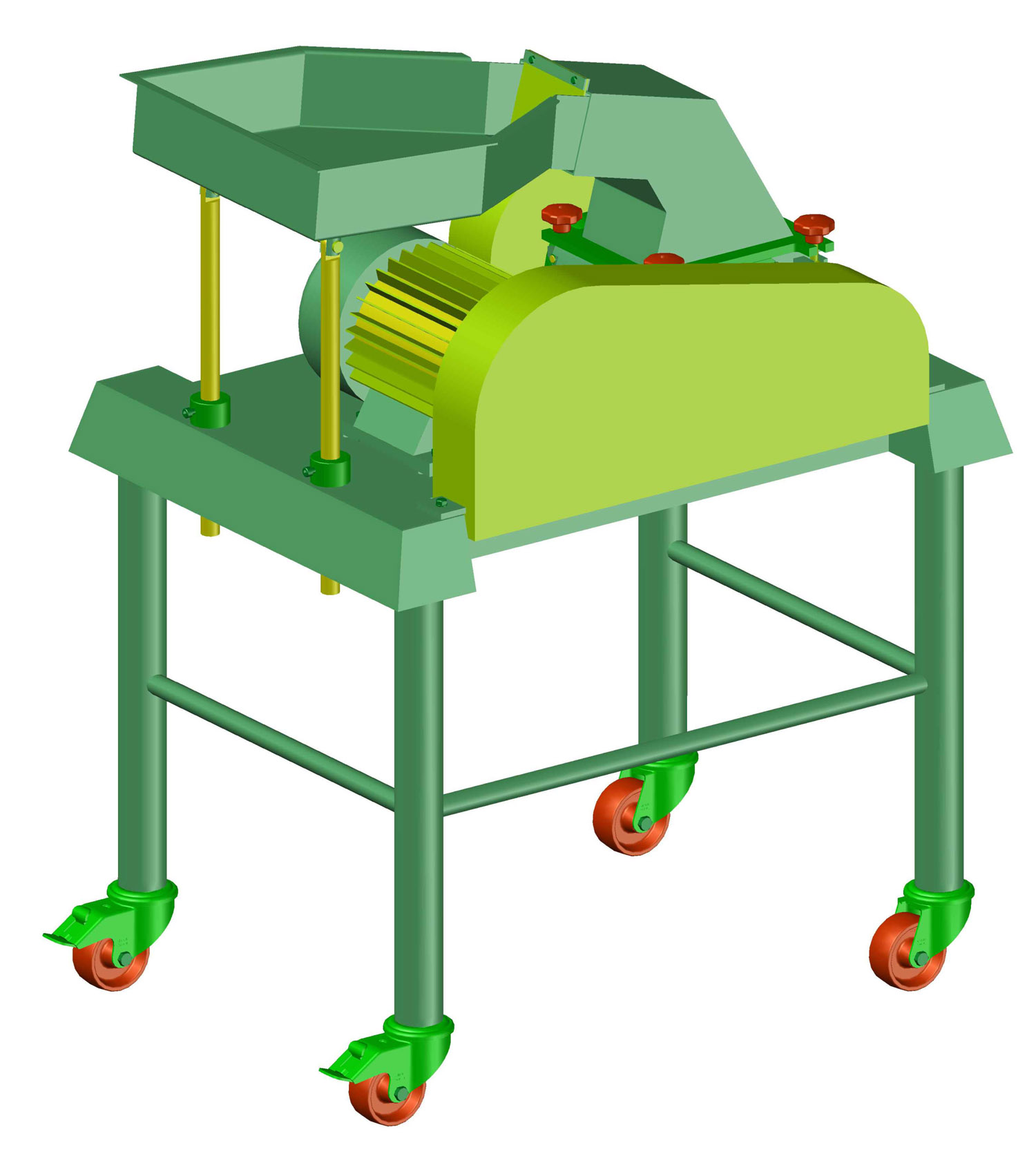

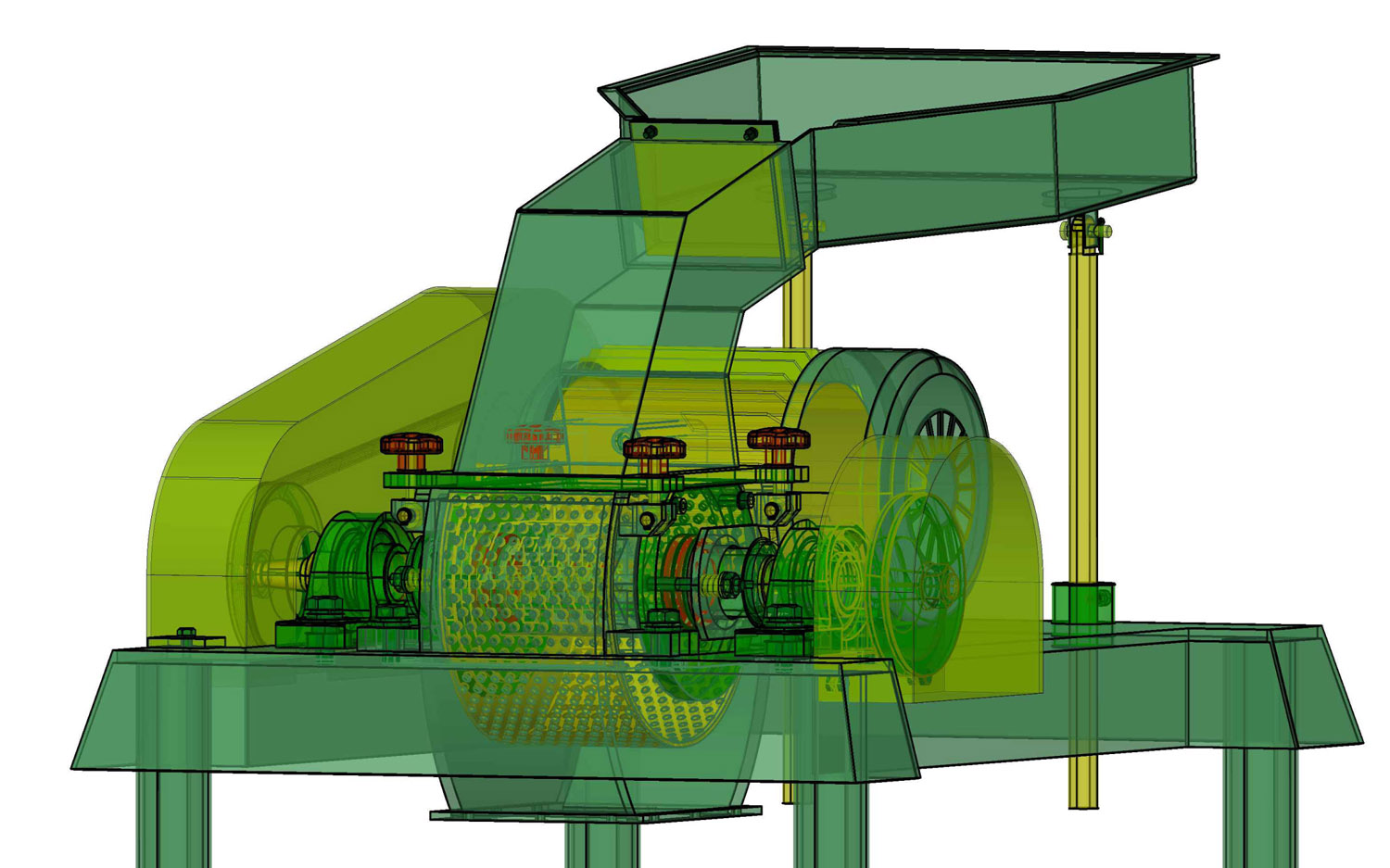

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Agrademos a un comprador del libro Molino de Martillos - 3ª Edición, por facilitarnos una foto de su construcción, y permitir la publicación, respetando la privacidad de su autoría.

Datos técnicos del equipo

RPM de Trabajo: 3000 RPM
Potencia de Trabajo: 3 HP
Número de Martillos: 9 (5+4cruzados)
Partes en contacto: SS304
Capacidad de trabajo Aproximado: 3-6 Tn/h
Tamaño Máximo de Entrada: 28mm
Tamaño de Salida: 0-5mm

Indice del libro Molino de Martillos / 4º edición

Título y Nº de plano P.   Título y Nº de plano P.
Prólogo 5   Soporte E / 0155-0306 39
Conjunto / 0155-0000 7   Brida / 0155-0307 40
Cuerpo / 0155-0100 11   Material de Brida / 0155-0307-01 41
Material del Cuerpo / 0155-0101 12   Resorte / 0155-0308 42
Parte 1 – Cuerpo / 0155-0101-01 13   Martillo / 0155-0309 43
Mat. Parte1–Cuerpo/0155-0101-01/A 14   Eje Martillos / 0155-0310 44
Parte 2 – Cuerpo / 0155-0101-02 15   Cuello / 0155-0400 45
Parte 3 – Cuerpo / 0155-0101-03 16   Lateral / 0155-0401 46
Parte 4 – Cuerpo / 0155-0101-04 17   Parte Inferior / 0155-0402 47
Parte 5 – Cuerpo / 0155-0101-05 18   Material Parte Inferior/0155-0402-01 48
Parte 6 – Cuerpo / 0155-0101-06 19   Parte Superior / 0155-0403 49
Soporte / 0155-0102 20   DesarrolloParteSup./0155-0403-01 50
Oreja / 0155-0103 21   Tapa / 0155-0404 51
Malla / 0155-0104 22   Material Tapa / 0155-0404-01 52
Conjunto Mesa / 0155-0200 23   Soporte de Cortina / 0155-0405 53
Mesa / 0155-0201 24   Cortina / 0155-0406 54
Tapa de Mesa / 0155-0201-01 25   Conjunto Bandeja / 0155-0500 55
Lateral 1 / 0155-0201-02 26   Bandeja / 0155-0501 56
Lateral 2 / 0155-0201-03 27   Desarrollo Bandeja / 0155-0501-01 57
Lateral 3 / 0155-0201-04 28   Lateral Bandeja / 0155-0501-02 58
Buje / 0155-0201-05 29   Apoyo de Giro–Bandeja/0155-0501-03 59
Pata / 0155-0202 30   Brazo / 0155-0502 60
Refuerzo 1 / 0155-0203 31   Tope Pin / 0155-0153 61
Refuerzo 2 / 0155-0204 32   Cubrepoleas / 0155-0600 62
Soporte Martillos / 0155-0300 33   Parte 1–Cubrepoleas/0155-0600-01 63
Eje / 0155-0301 34   Parte 2–Cubrepoleas/0155-0600-02 64
Camisa / 0155-0302 35   Parte 3–Cubrepoleas/0155-0600-03 65
Tensor / 0155-0303 36   Protector / 0155-0601 66
Polea Eje / 0155-0304 37   Parte 1–Protector / 0155-0601-01 67
Polea Motor / 0155-0305 38   Parte 2–Protector / 0155-0601-02 68

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002.

También es reconocido en Estados Unidos en Halliburton Energy Institute. Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano.

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €22

Paypal
Dólar: u$s23

MercadoPago
Pesos Argentinos: $345
Pagar



Actualizado Enero 2016



Se ha publicado esta 4° edición por solicitud de los lectores, con todos los planos en español, revisados y corregidos por profesionales, con mejoras tanto técnicas en los martillos como en la presentación de los planos, ampliando vistas, detalles y rótulos para su mejor lectura.
Se han realizado mejoras en las técnicas editoriales para aumentar considerablemente la calidad de los planos al imprimirlos en papel desde cualquier impresora.


molino de martillos, molino, molinos de martillos, planos de molino de martillos, planos de fabricacion de molino de martillos, planos de trituradoras, planos de moledoras, planos de molino de martillos de mesa

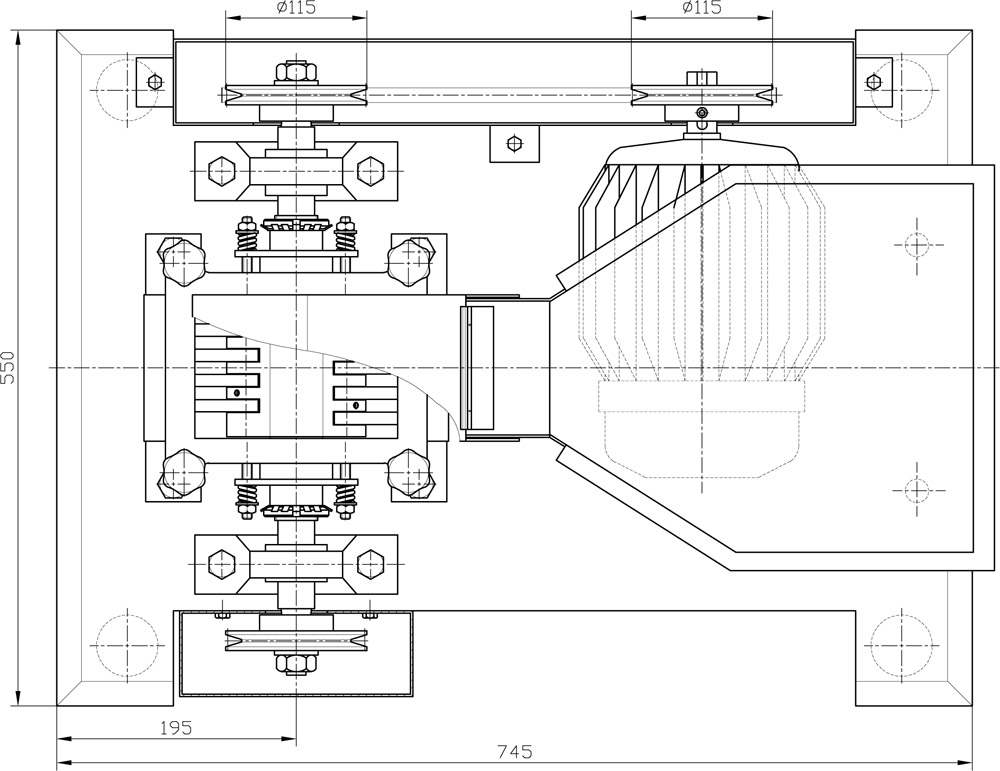

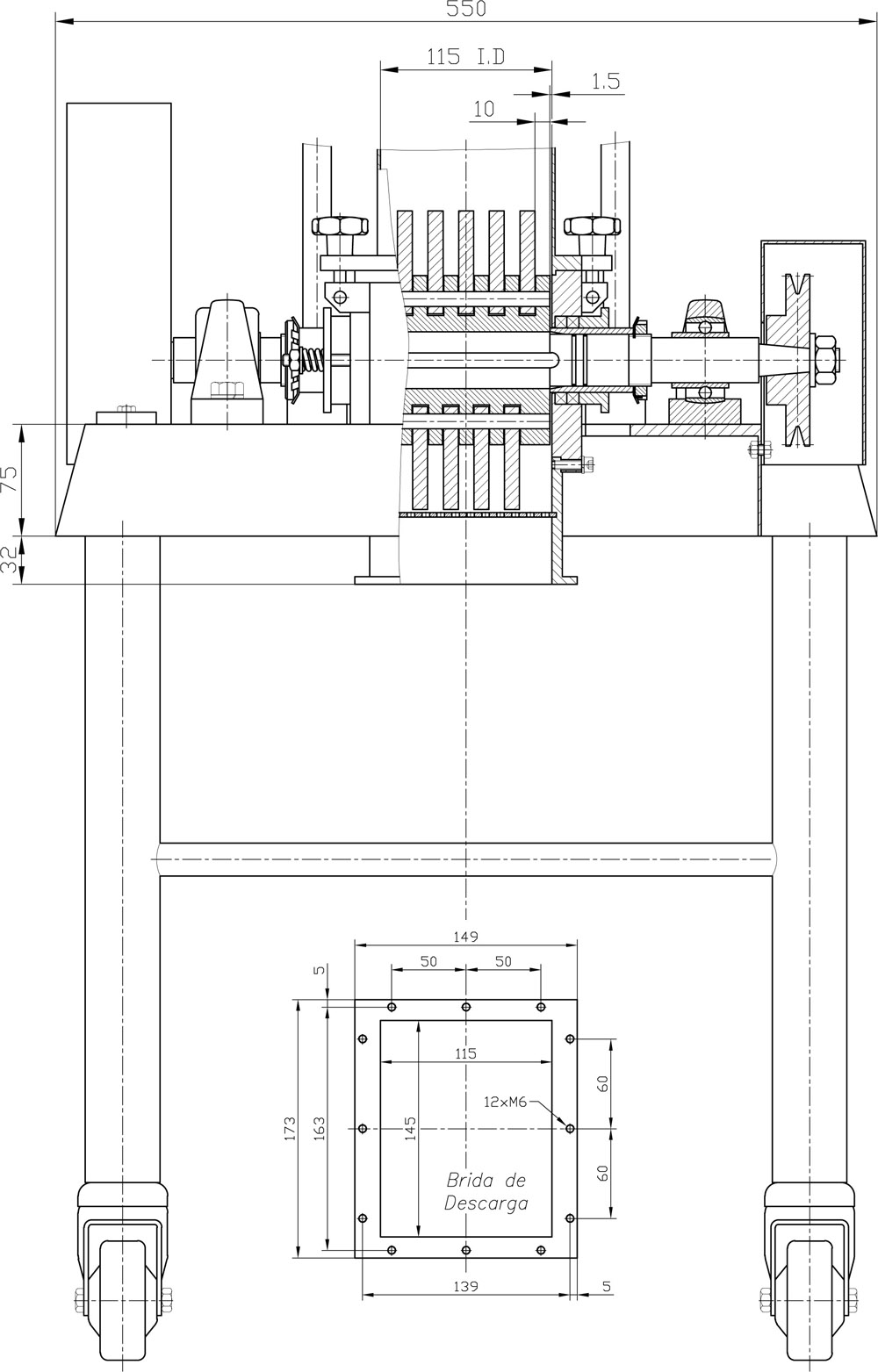

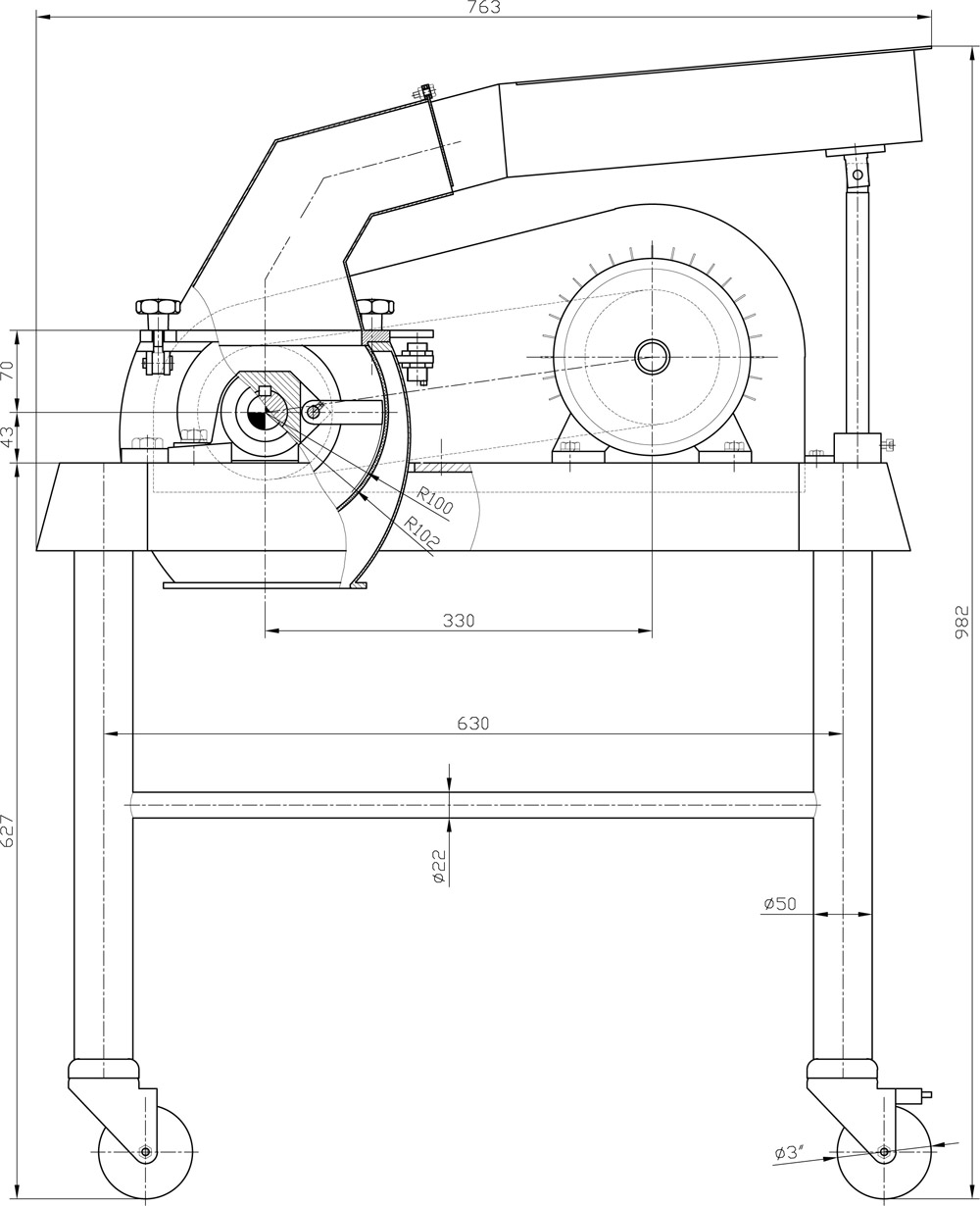

Generalidades del equipo
Haciendo click en la figura lo lleva a una ampliación en otra pantalla



Reconocimientos del libro
  He comprado dos de sus ebook "Molino de Martillo" y "Mezclador de Tambor Horizontal", que me han resultado de gran utilidad e interés, ya que hemos comenzado un taller de construcción de moldes e inyección de plásticos.
Agradezco su colaboración para los tallerista y pequeñas empresas, son muy pocos los profesionales que brindan sus ideas y conocimiento desinteresadamente. Saludos. GUSTAVO PERRI
.
