Mezclador Doble de Cintas Helicoidales

Portada del libro

Título:
Mezclador Doble de Cintas Helicoidales

Subtítulo:
Planos completos

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1907261534437

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - Julio 2019

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
76 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2019

Contraportada del libro
Sinopsis del libro Mezclador Doble de Cintas Helicoidales

La mezcladora doble de cintas helicoidales es eficiente en procesos de mezclado con altos requerimientos de uniformidad en corto tiempo de productos presentados en polvos, gránulos y pequeñas fibras. También suele utilizarse para mezclar líquidos y masas de baja viscosidad.

La mezcladora se compone de un recipiente en cuyo interior operan dos cintas conformadas de manera helicoidal, dispuestas sobre un eje de modo concéntrico, que giran y empujan los materiales en sentidos opuestos, generando un contraflujo axial, que sumado al movimiento rotativo y de cascada aceleran la homogenización, unificando así las materias primas que se encuentran entre los extremos y el centro, arriba y abajo, lo cual garantiza la mezcla convectiva buscada.

Aplicaciones comunes del mezclador doble de cintas helicoidales

Alimentación Cosmética Farmacéutica Naturista Química

Sal
Azúcar
Especias
Leches
Semilla
Colorantes
Moles
Arroz
Camarón
Harinas
Avena
Frutas secas

Gomas
Pigmentos
Resinas Bronceadoras
Gel
Jabones
Cremas
Antitranspirantes
Colorantes
Mascarillas
Limpiadoras Pastas

Ácidos
Antihistamínico Cortisona
Cloruro de Sodio
Pomadas
Sueros
Pectina
Termógenas
Sulfatos
Extractos
Antbiotícos
Excipientes

Semillas
Laurel
Maca
Boldo
Plantas
Extractos
Ajenjo
Malta
Sabila
Suplementos
Nutracéuticos
Féculas

Sales
Calcio
Pigmentos
Bicarbonatos
Colágenos
Colorantes
Sulfatos
Detergentes
Insecticidas
Azufres
Aditivos
Sellantes



El tiempo de mezclado depende de la viscosidad de los materiales, de la gravedad específica, grado de los polvos y otros factores situacionales como la humedad, explosividad, temperatura y otros, pero se puede estimar un promedio entre 8 a 20 minutos de mezclado efectivo.

Características Técnicas
Mezclador Doble de Cintas Helicoidales

Capacidad Total: 500 Litros

Capacidad de Trabajo en
Volumen: 150-300 Litros

Capacidad de Trabajo en
Peso: máx. 310 Kg

Potencia de Trabajo: 7.5 HP Velocidad de Rotación: 46 RPM Material en Contacto: SS304

Peso del Equipo
sin Carga: ~1160 Kg

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €34

Paypal
Dólar: u$s36

MercadoPago
Pesos Argentinos: $1980
Pagar
Precio Vigente desde
Septiembre 2019




Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Mezclador Doble de Cintas Helicoidales

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 6   Refuerzo Superior - 0404 46
Conjunto – 0000/* 8   Soporte Puente - 0405 47
Eje Vaiven - 0100 12   Refuerzo Inferior - 0406 48
Material Eje Vaiven - 0101 13   Refuerzo Pata - 0407 49
Material del Eje - 0102 14   Pata - 0408 50
Hélice Externa - 0103 15   Material Brida - 0409 51
Hélice Interna - 0104 16   Tapa - 0500 52
Cono  - 0105 17   Cubierta Tapa - 0501 53
Desarrollo Cono  - 0106 18   Desarrollo Cubierta - 0502 54
Brazo  - 0107 19   Costilla - 0503 55
Sello Lateral - 0200 20   Manija - 0504 56
Soporte Retén - 0201 21   Estructura - 0600 57
Tensor - 0202 22   Cuadro Estructura - 0601 58
Buje Partido - 0203 23   Refuerzo Estructura - 0602 59
Perno - 0204 24   Soporte Cuerpo - 0603 60
Buje - 0205 25   Soporte Reductor - 0604 61
Conjunto Cuerpo – 0300/* 26   Soporte Cubrecadena - 0605 62
Batea – 0301/* 30   Base Pata - 0606 63
Lateral Batea - 0302 33   Base Rodamiento - 0700 64
Base Batea - 0303 34   Cubrecadena - 0701 65
Parte Recta Brida - 0304 35   Bandeja Cubrecadena - 0702 66
Parte Curva Brida - 0305 36   Frente Cubrecadena - 0703 67
Puente Tapa - 0306 37   Curva Cubrecadena - 0704 68
Soporte Cierre Tapa - 0307 38   Sostén Cubrecadena - 0705 69
Brida Salida 4D - 0308 39   Rueda de Cadena Cintas - 0706 70
Refuerzo Brida - 0309 40   Arandela 0706 - 0707 71
Desarrollo Refuerzo Brida - 0310 41   Rueda de Cadena Reductor - 0708 72
Lateral - 0400 42   Dibujos en 3D 73
Material Lateral - 0401 43   Consideraciones Generales sobre la
atención del equipo y el mantenimiento
75
Placa - 0402 44
Planchuela Superior - 0403 45   Requerimientos del Tablero Eléctrico 75

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 20 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  mezcladora, mezclador, mezclador de cintas, cintas helicoidales, cintas mezcladoras, mezclador helicoidal

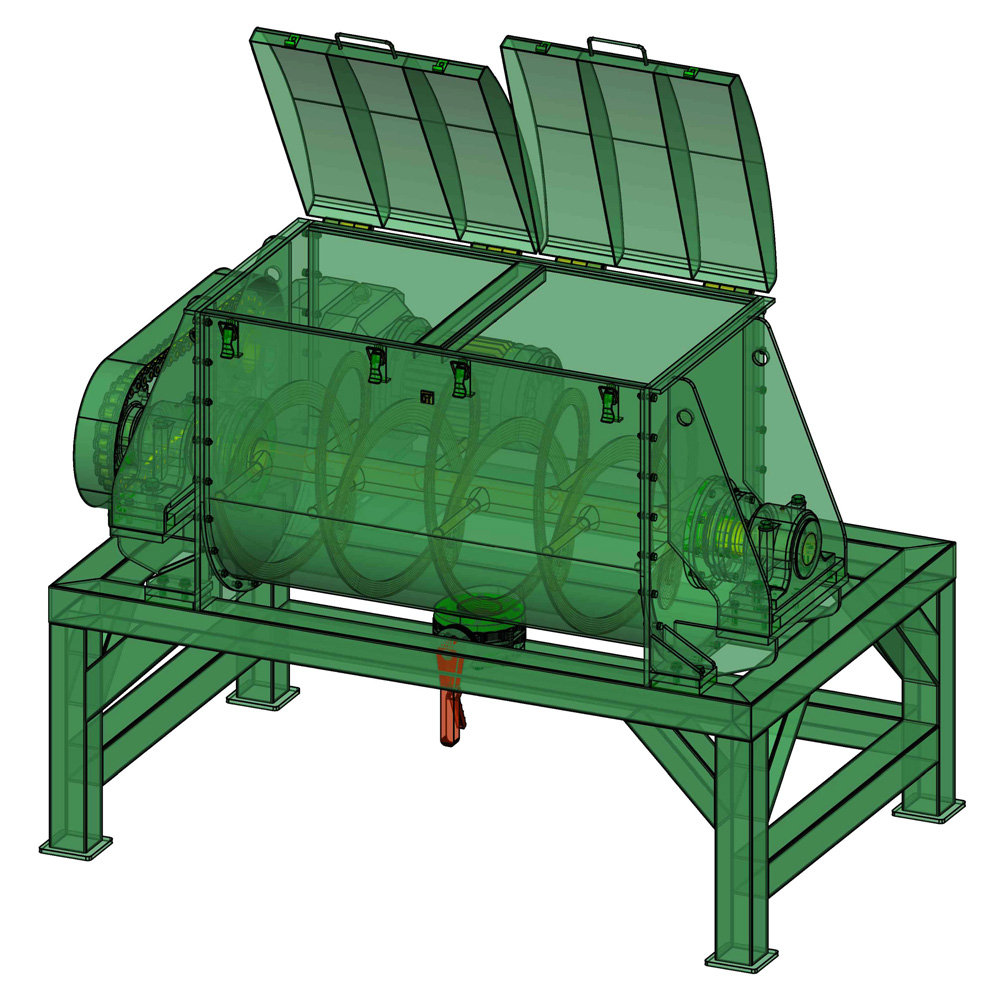

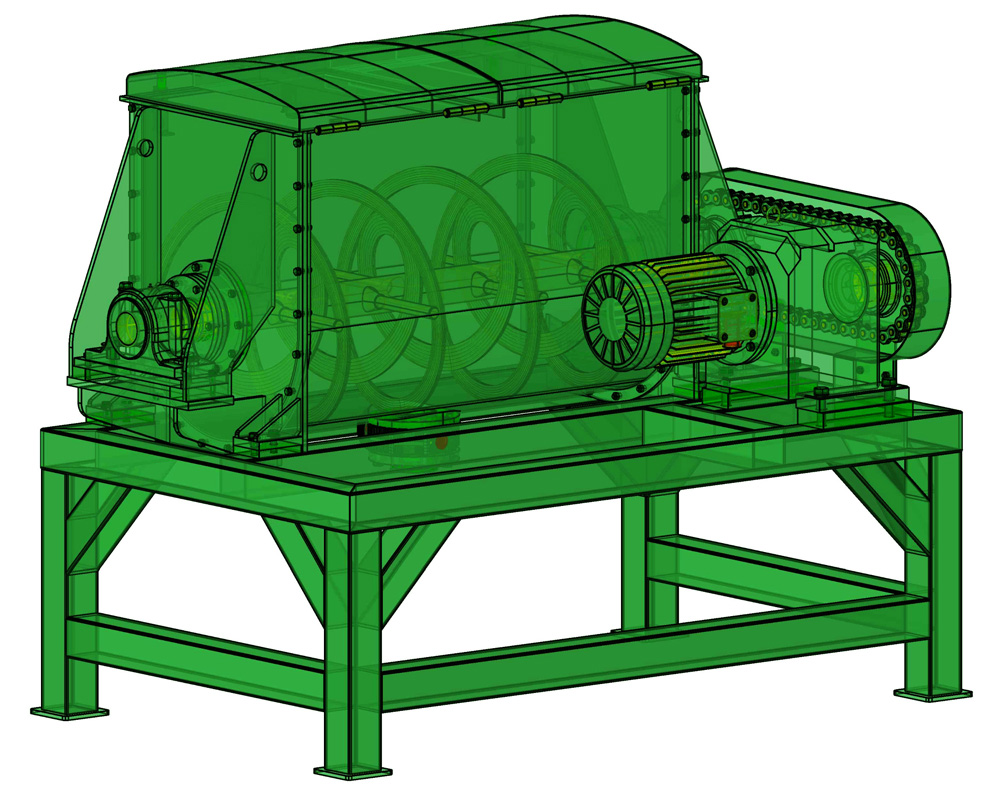

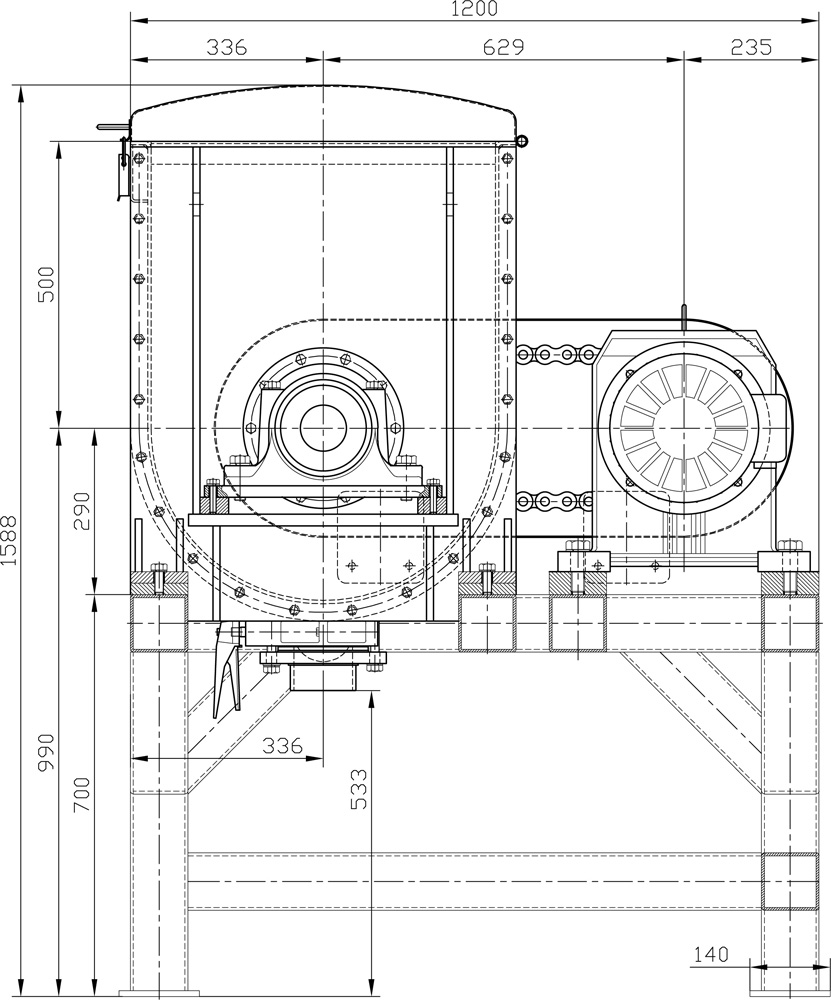

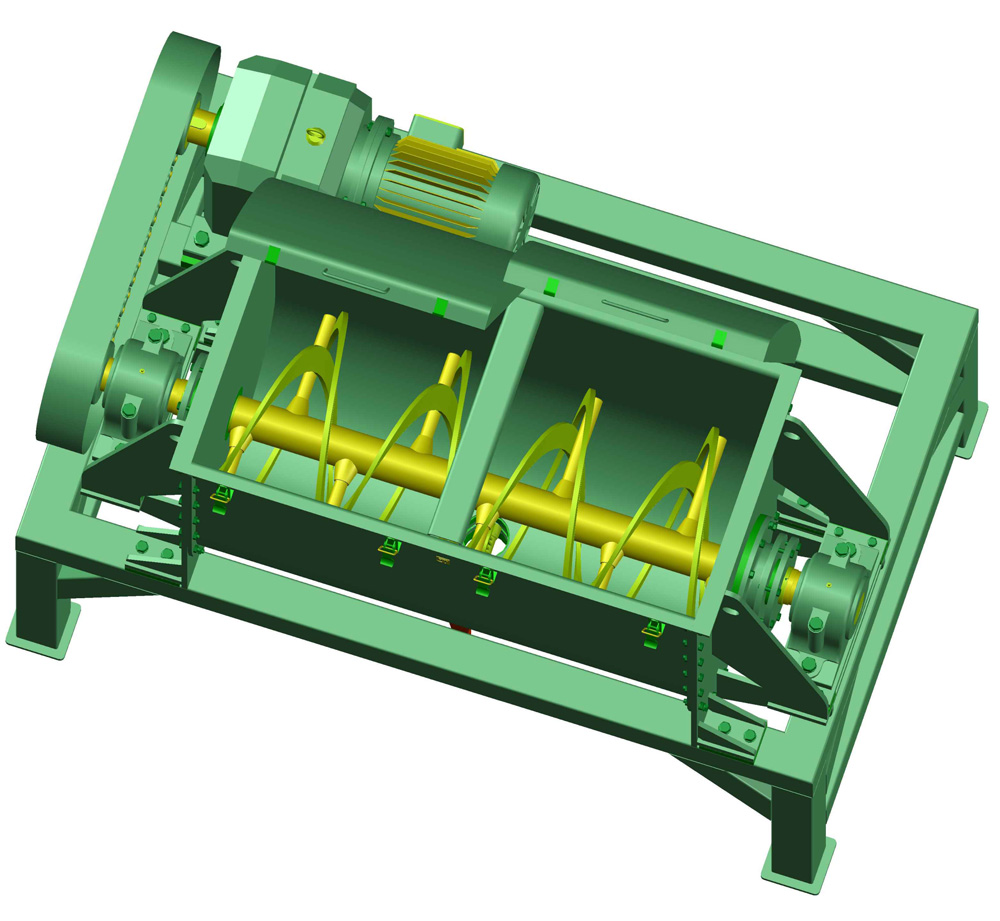

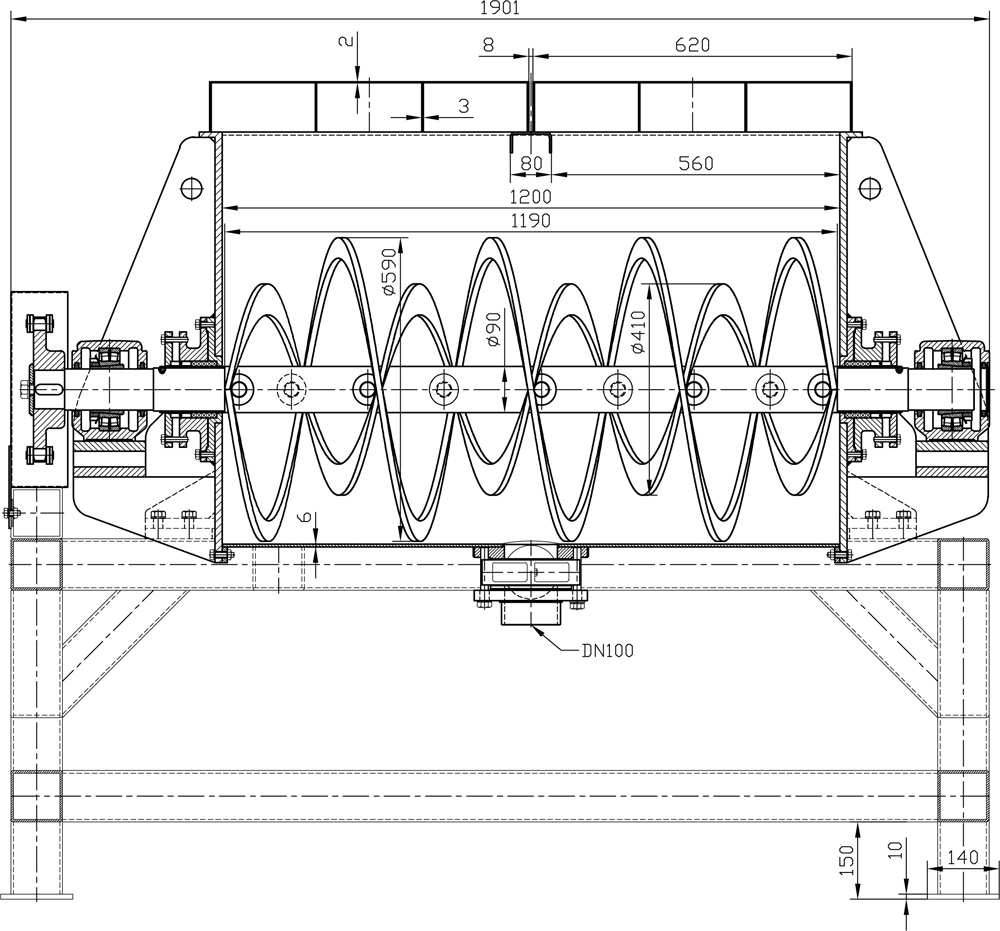

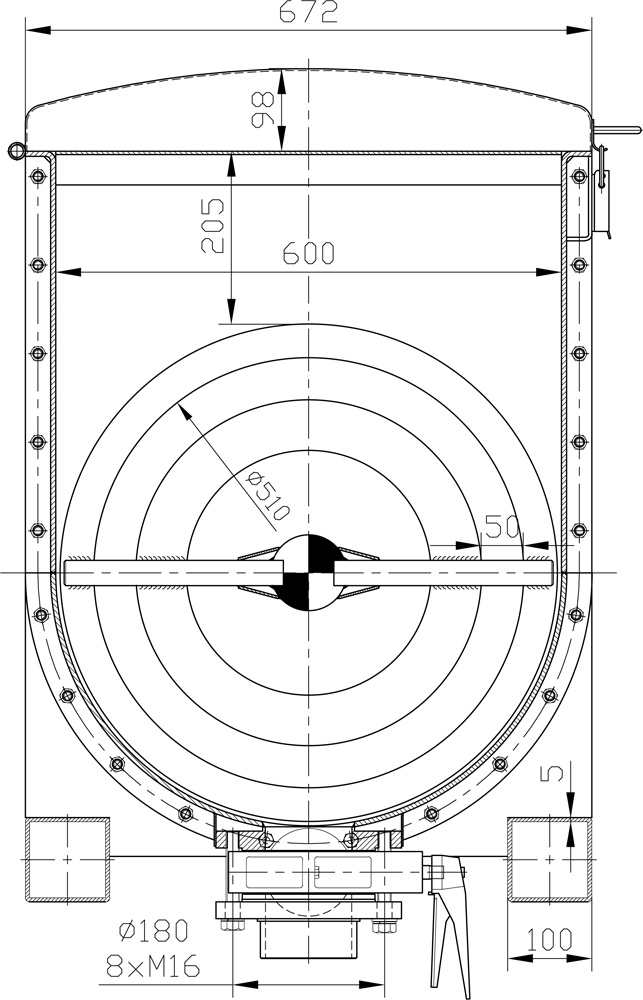

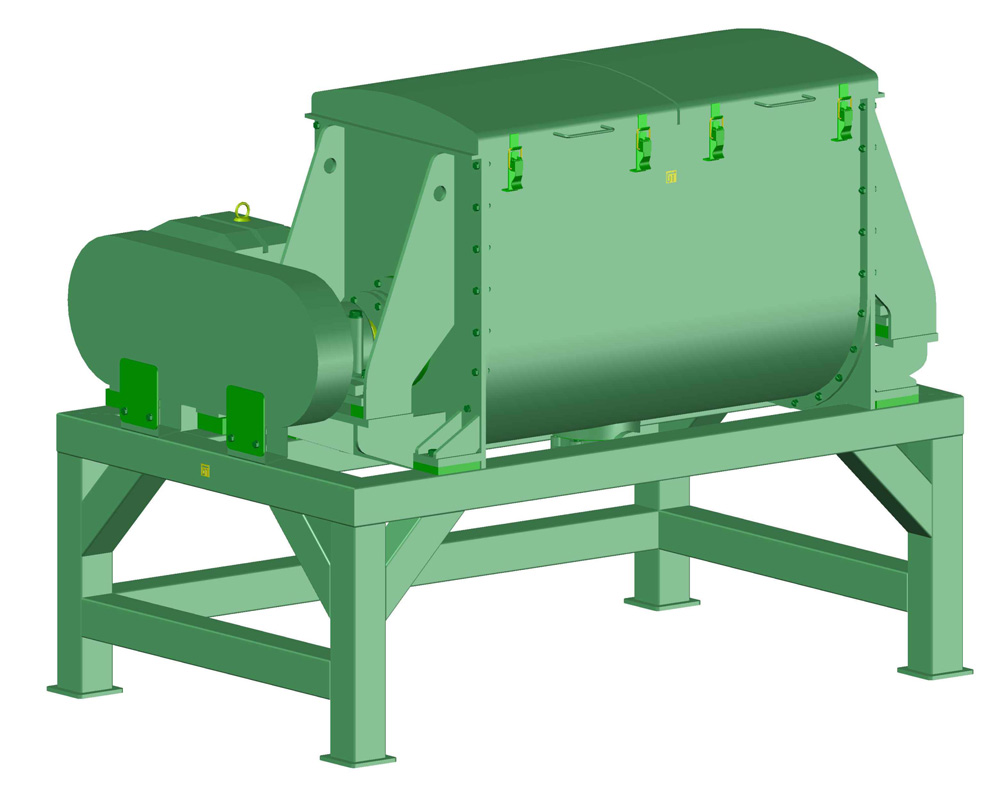

Generalidades del Equipo
