Mezcladora de Batea Volcable

Portada del libro

Título: Mezcladora de Batea Volcable

Subtítulo: Planos completos para la fabricación del equipo, instrucciones de ensamble, y requerimientos básicos del tablero eléctrico.

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°:1505194128893

2° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2017

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 77 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

1ª Edición 2015
2º Edición 2017

Contraportada del libro
Sinopsis del libro Mezcladora de Batea Volcable

La mezcladora volcable se utiliza para el mezclado de productos pastosos, pesados, de alta viscosidad o contenido graso.
Las industrias que más utilizan este equipo son la alimenticia, gastronómica, laboratorios farmacéuticos, plástica, cosméticos, químicas, entre otras.

Se utiliza para mezclar productos como:

-Pulpas de frutas -Pastas de jabones -Gomas -Cremas
-Pulpas de verduras -Chorizos -Chicles -Pastas
-Mermeladas -Mantecas -Harinas -Masas

Para otros materiales no contemplados en la lista, consultar a través de nuestro formulario en "Contacto", en los botones superiores de la página.

Características técnicas del equipo:



Capacidad de trabajo: 50 kilos
Capacidad total libre de la batea: 120 litros
Potencia: 2HP
Revoluciones de trabajo: 38 RPM
Cantidad de paletas: 6, distribuidas axialmente cada 90 grados a una distancia de 100mm.
Giro de las paletas reversible.
Eje de acople directo al reductor, montado sobre rodamientos.
Giro de la batea sobre buje de bronce autolubricado.
Movimiento de la batea: 96 grados hacia adelante y/o hacia atrás.
Producción estimada de 150/180 Kg/hora
Tiempo de mezclado: de 20 a 30 minutos.
Tapa desmontable.
Materiales de contacto: SS304/316.
Equipo montado sobre ruedas industriales.
Dimensiones generales: Largo: 1130mm. Ancho: 480mm. Alto: 1145mm.

Se adjunta al final del libro el Manual de instrucciones de ensamble del equipo,
así como los Requerimientos básicos del tablero eléctrico.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €30

Paypal
Dólar: u$s31

Pesos Argentinos: $550
Pagar





























Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Autoclave

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Material de Tapa - 0402 39
Conjunto - 0000 6   Cuerpo - 0500 40
Conjunto Ejes Mezcladores - 0100 11   Material Cuerpo - 0501 43
Eje Motor - 0101 12   Estructura - 0502 47
Eje Mezclador - 0102 13   Lateral de Estructura - 0503 49
Barra Eje - 0103 14   Parte 1 Lateral - 0504 51
Paleta - 0104 15   Parte 2 Lateral - 0505 52
Alabe - 0105 16   Parte 3 Lateral - 0506 53
Brazo del Alabe - 0106 17   Parte 5 Lateral - 0507 54
Buje Teflon - 0200 18   Parte 7 Lateral - 0508 55
Tope Buje Teflón - 0201 19   Caja Soporte - 0509 56
Buje Bronce - 0202 20   Material Caja Soporte - 0510 57
Soporte Rodamiento - 0203 21   Brida Soporte – 0511 58
Arandela Reductor - 0204 22   Soporte de Traba - 0512 59
Batea - 0300 23   Soporte de Puente - 0513 60
Material Batea - 0301 25   Angulo Soporte Puente - 0514 61
Base de Batea - 0302 28   Refuerzo Angulo - 0515 62
Frente de Batea - 0303 29   Soporte de Rueda - 0516 63
Material Frente Batea - 0304 30   Placa Lateral - 0517 64
Lateral de Batea - 0305 31   Tapa Motor - 0600 65
Material Lateral Batea - 0306 32   Desarrollo Tapa Motor - 0601 66
Manija - 0307 33   Tapa - 0700 67
Disco Refuerzo - 0308 34   Desarrollo Tapa - 0701 68
Receptor de Posición - 0309 35   Puente - 0800 69
Soporte de Buje Teflón - 0310 36   Desarrollo Puente - 0801 70
Tapa – 0400 37   Manual de instrucciones de ensamble 71
Tapa Doblada - 0401 38   Ensamble 3D 75
      Requerimientos del tablero eléctrico 76

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  mezclador, mezclador volcable, mezclador de pastas, mezclador de masas, mezclados pesados, mezclador de harinas, batea volcable, mezclador con vuelco, mezclador volcador

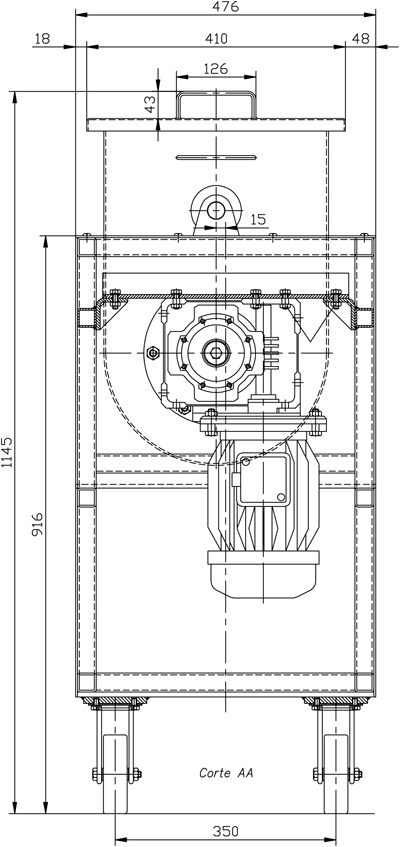

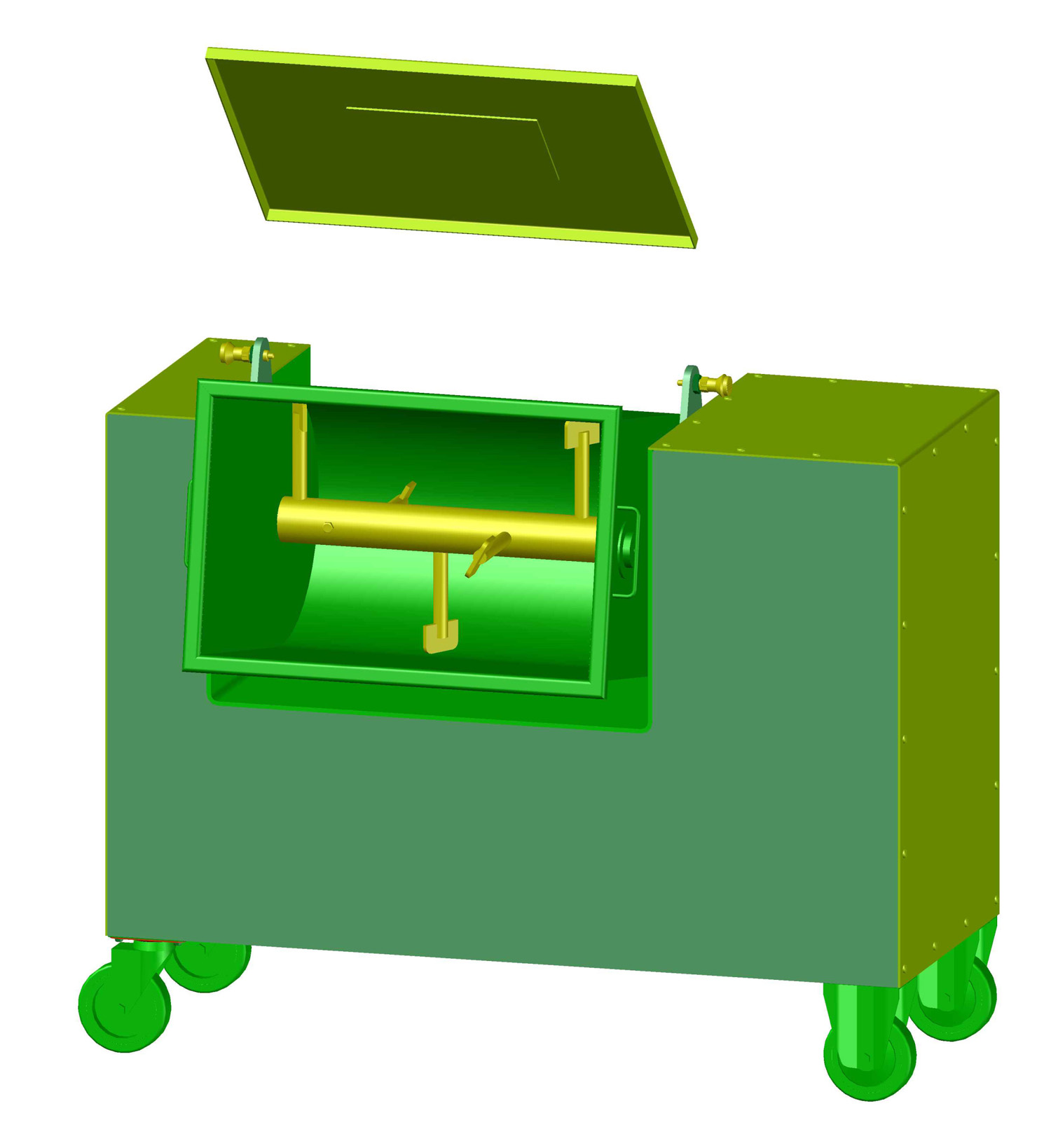

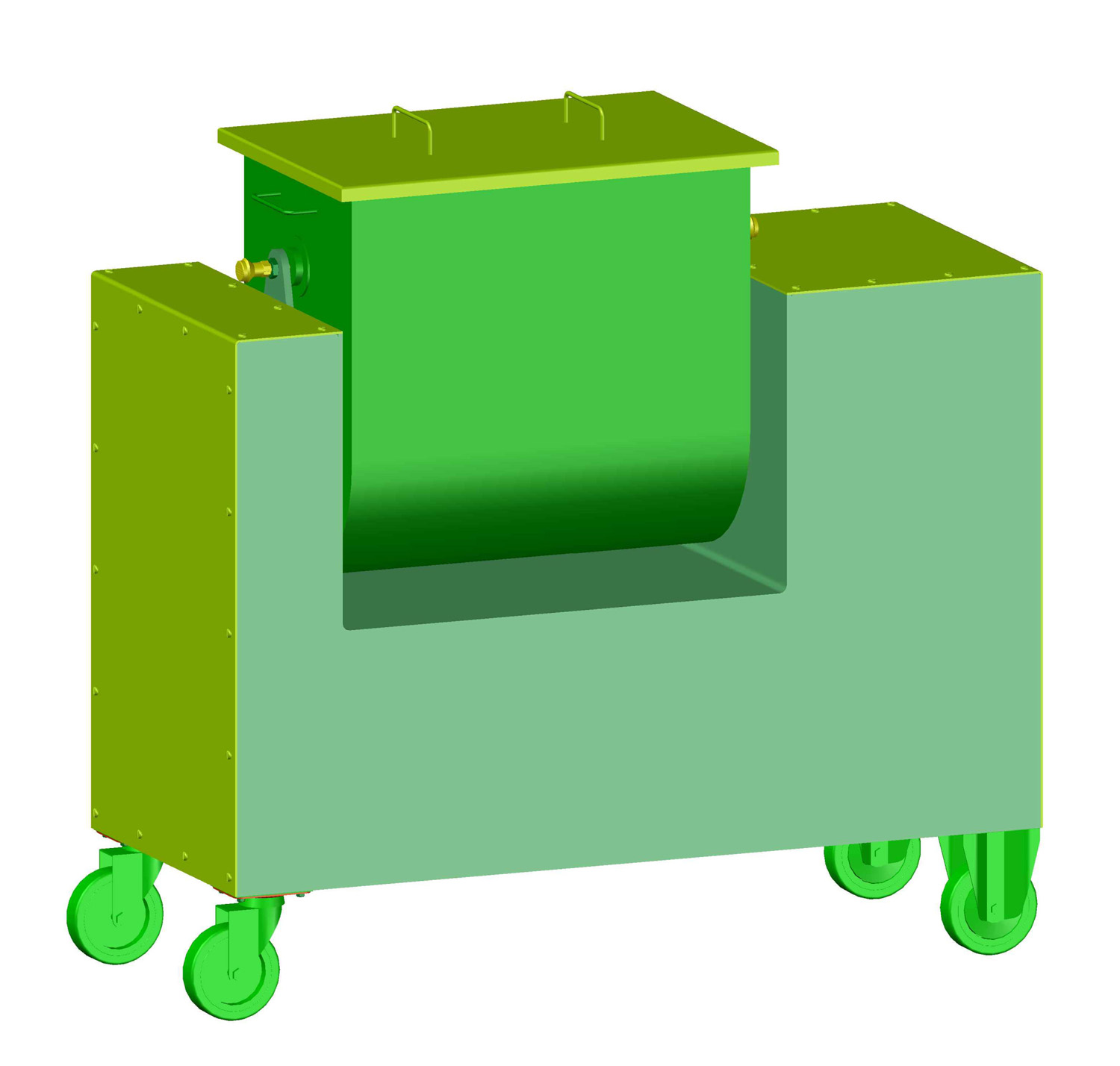

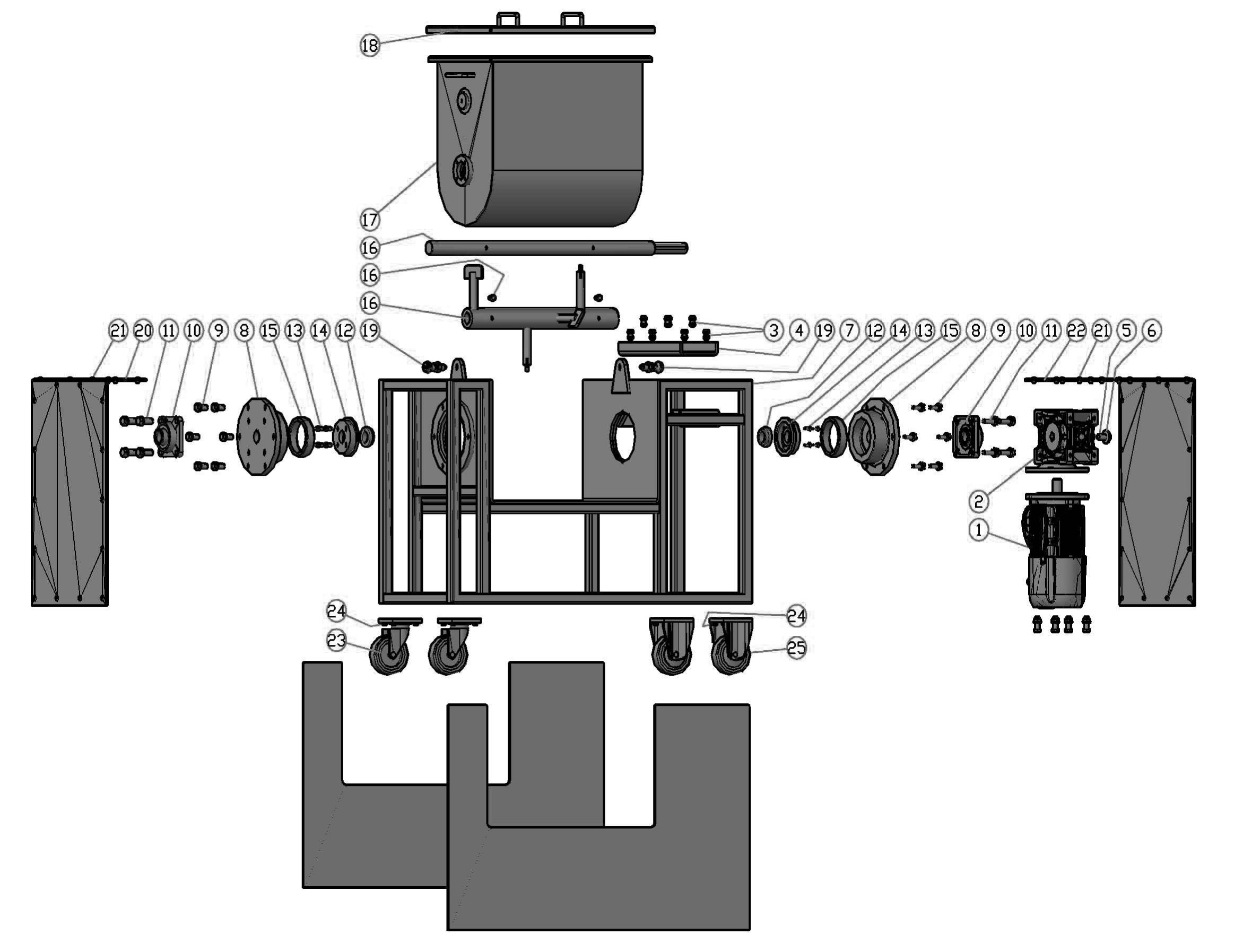

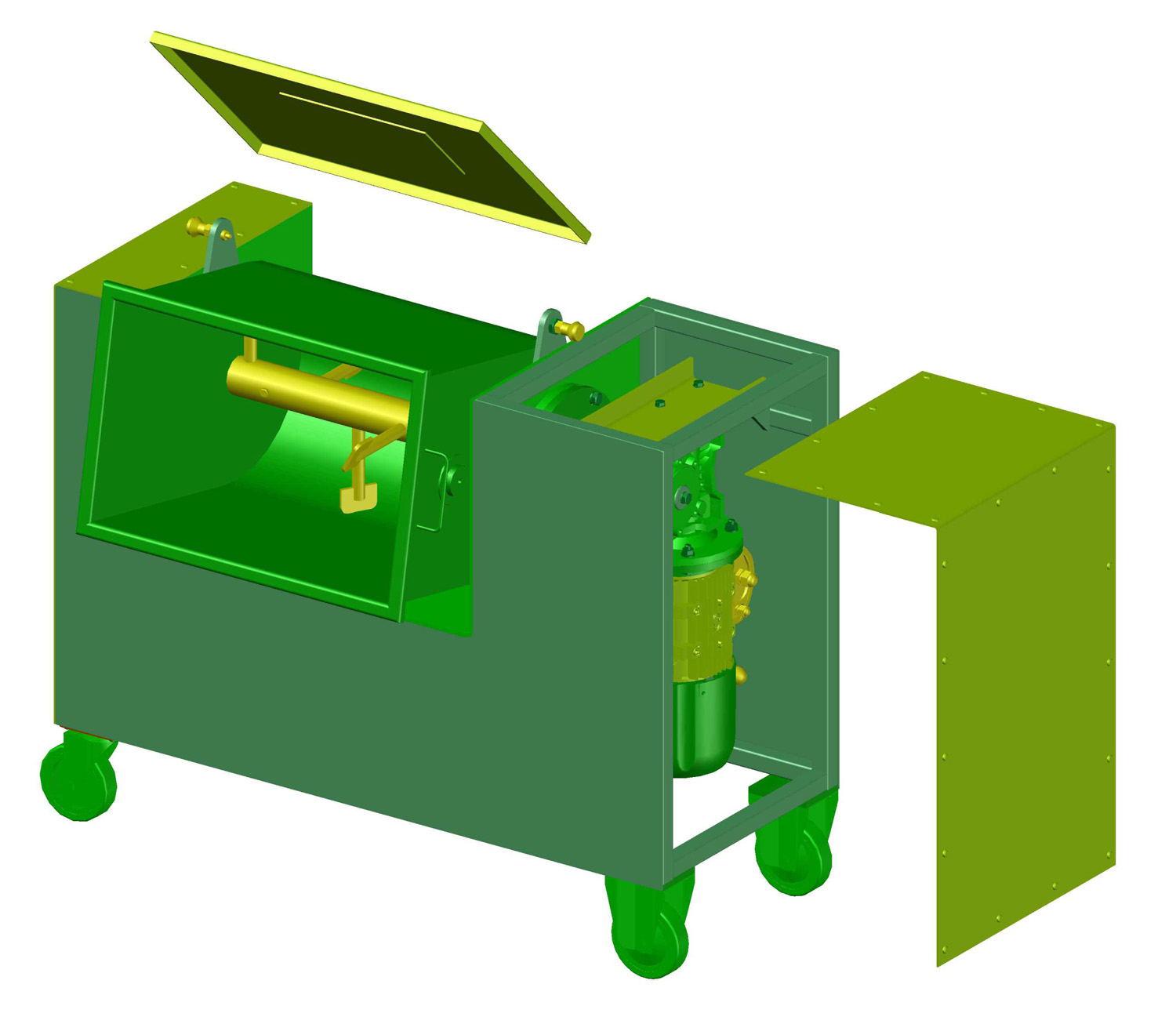

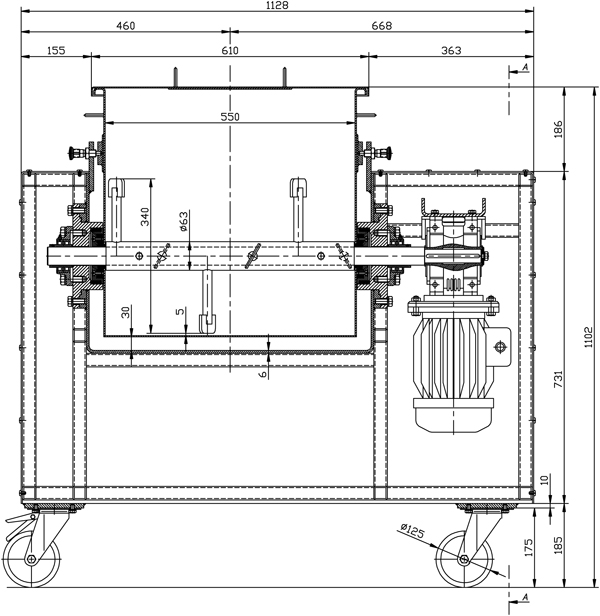

Generalidades del Equipo (Haciendo click sobre el dibujo lo lleva a una ampliación del mismo en una ventana nueva)
