Mezclador Vertical

Portada del libro

Título:
Mezclador Vertical

Subtítulo:
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2010075557383

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - Octubre 2020

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
82 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2020

Contraportada del libro





Descargue esta página usando este QR
Sinopsis del libro Mezclador Vertical

El mezclador vertical es utilizado en molinos, establos y criaderos, forrajeros, porcicultores, avicultores y ganaderos en general para la preparación de alimentos balanceados. También presta servicios en diversos procesos industriales, en el ramo de insecticidas, jabones y detergentes en polvo, industrias químicas y medicinales, mezcla de abonos y para todos los casos en que se desee una mezcla uniforme de polvos con un muy bajo porcentaje de humedad.

El tiempo de mezclado varía en lo general entre 12 a 15 minutos. En este sistema de mezclado vertical un pequeño porcentaje (aprox. 10 %) de producto es movido al mismo tiempo. La mayoría del mezclado se lleva a cabo mediante la recirculación de los ingredientes a través la válvula de recirculado.

Las tapas superiores se utilizan tanto para el control de la tarea de mezclado, como mantenimiento y limpieza del equipo. También se utilizan para agregar melaza, complementos alimenticios, vitaminas, productos medicinales, etc., así como la tolva inferior. No se recomienda incluir líquidos en proporciones importantes ya que mojarían la base del tubo que lleva el tornillo sinfín, donde quedan retenidos por el retén inferior que protege al rodamiento.



Características Técnicas
Mezclador Vertical
Potencia del motor:
3 HP (2.2 kw)

Velocidad de Giro del Sinfin:
201 RPM

Volumen de Trabajo Máximo:
1750 Lt / 1,75 m3

Capacidad Máxima Tolva Entrada:
80 Lt / 0,08 m3

Material: Inoxidable SS304

Peso del Equipo sin Carga:
790 Kg

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €41

Paypal
Dólar: u$s43

MercadoPago
Pesos Argentinos: $3440

Precio Vigente desde
Octubre 2020












Catálogo de Libros Técnicos
Resumen y precio de cada libro
Haciendo click en la portada descarga gratis el catálogo.

OO descargue el Catálogo usando este QR

Indice del libro Mezclador Vertical

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Válvula Recirculado - 0129 48
Conjunto – 0000/* 7   Tirante - 0130 49
Conjunto Cuerpo – 0100/* 12   Refuerzo Tubo Inferior - 0131 50
Recipiente – 0101/* 17   Base Tolva - 0132 51
Cuerpo - 0102 21   Lateral Tolva - 0133 52
Cono - 0103  22   Desarrollo Lateral Tolva - 0134 53
Desarrollo Cono - 0104 23   Frontal Tolva - 0135 54
Tubo Inferior - 0105 24   Desarrollo Frontal Tolva - 0136 55
Perfil Brida - 0106 25   Base Salida - 0137 56
Base Entrada - 0107 26   Conjunto Tapa – 0200/* 57
Brazo - 0108 27   Puente - 0201 60
Tubo Brazo - 0109 28   Puente - 0202 61
Placa Exterior Brazo - 0110 29   Desarrollo Puente - 0203 62
Placa Interior Brazo - 0111 30   Lateral Puente - 0204 63
Pata - 0112 31   Refuerzo Puente - 0205 64
Tubo Pata – 0113 32   Tapa - 0206  65
Base Pata - 0114 33   Cubierta - 0207 66
Refuerzo Vertical Pata - 0115 34   Desarrollo Cubierta - 0208 67
Refuerzo Cono Pata - 0116 35   Manija Tapa - 0209  68
Tapa Pata - 0117 36   Cierre Extremo Tapa - 0210 69
Conjunto Salida - 0118 37   Perímetro Cubierta - 0211 70
Tubo Válvula Salida - 0119  38   Bisagra - 0212 71
Des. Tubo Válvula Salida - 0120 39   Soporte Reductor - 0213 72
Tubo Salida - 0121 40   Eje Sinfín - 0300 73
Desarrollo Tubo Salida - 0122 41   Arandela Reductor - 0301 74
Válvula Salida - 0123 42   Guía Inferior - 0302 75
Desarrollo Válvula Salida - 0124 43   Tapa Ciega Inferior - 0303 76
Conjunto Recirculado - 0125 44   Vistas en 3D del equipo 77
Tubo Recirculado  - 0126 45   Consideraciones Generales sobre la atención del equipo y mantenimiento 81
Conector - 0127 46
Desarrollo Conector - 0128 47   Requerimientos del Tablero Eléctrico 81

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 20 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  mezcladora vertical, mezclador, mezclador vertical, mezclador tornillo sinfin, sinfin mezclador, mezclador helicoidal vertical, mezclador sinfin, mezclador alimentos, mezclador vertical balanceados, sinfin vertical, mezclado alimentos balanceados, tornillo sinfin balanceados

Generalidades del Equipo

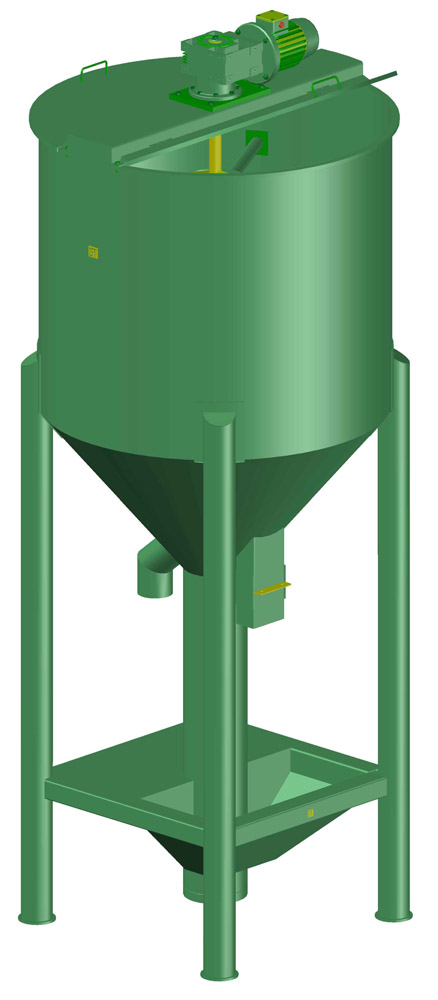

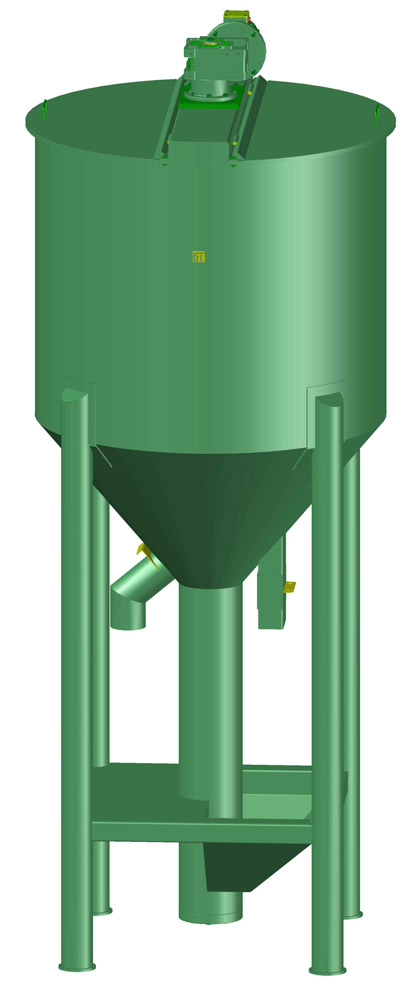

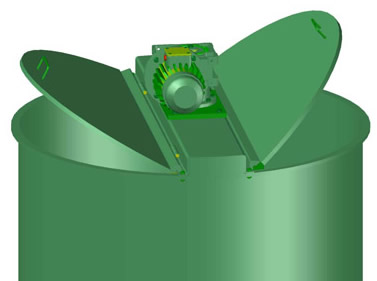

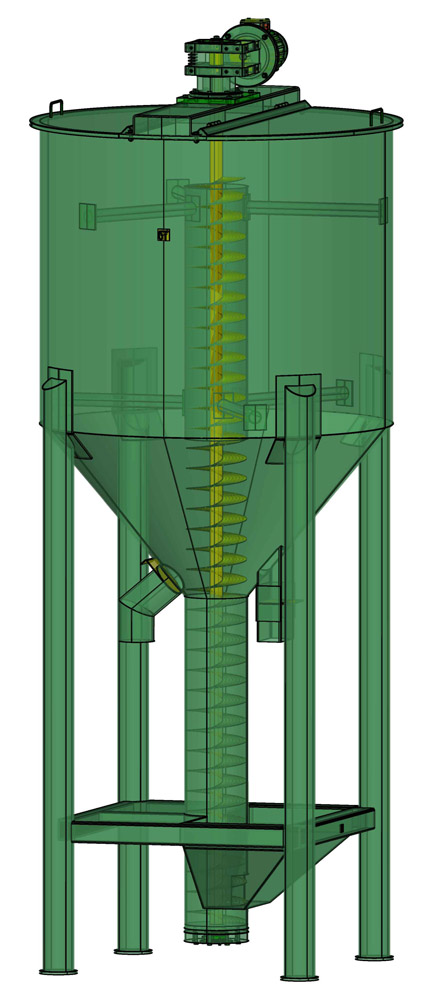

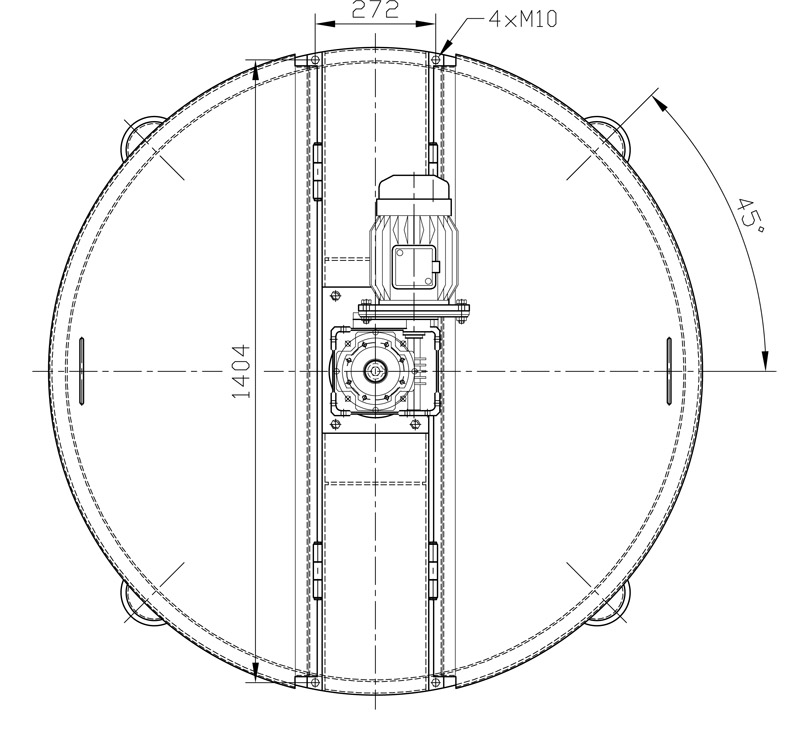

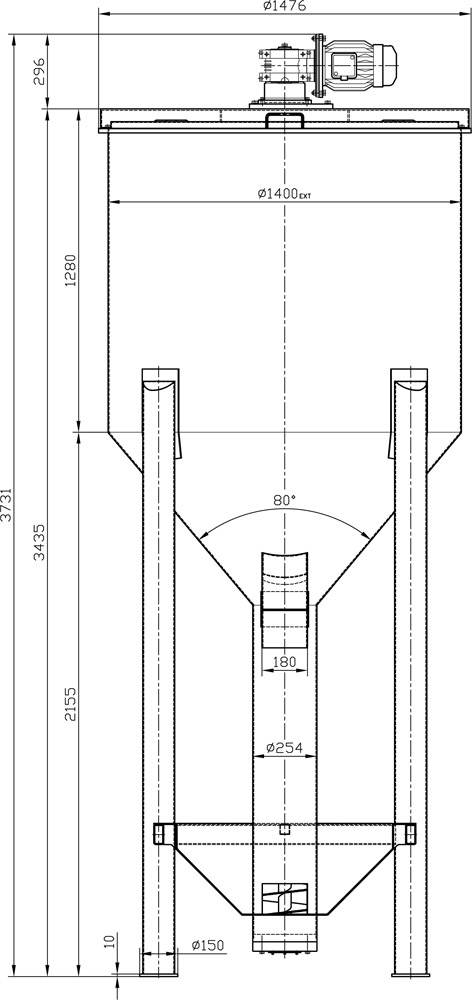

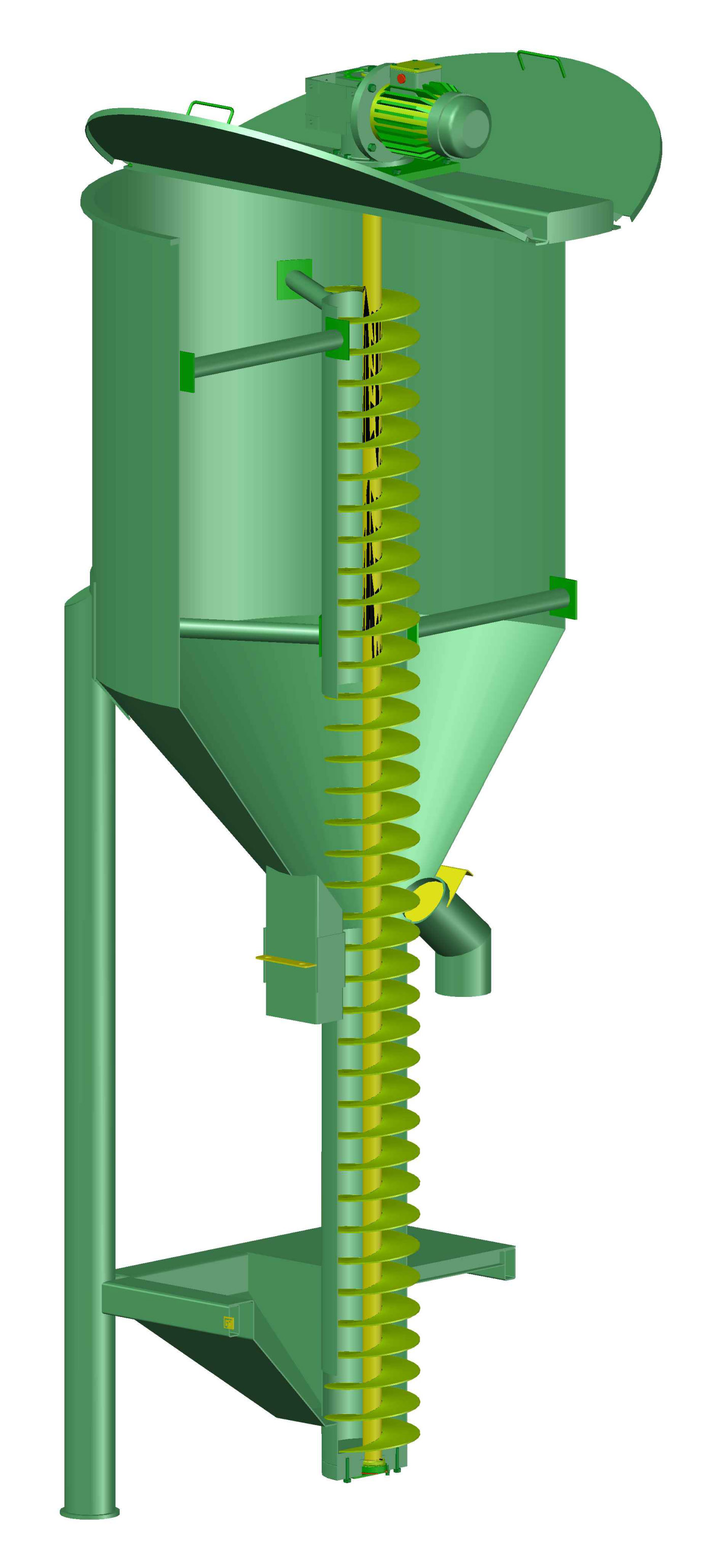

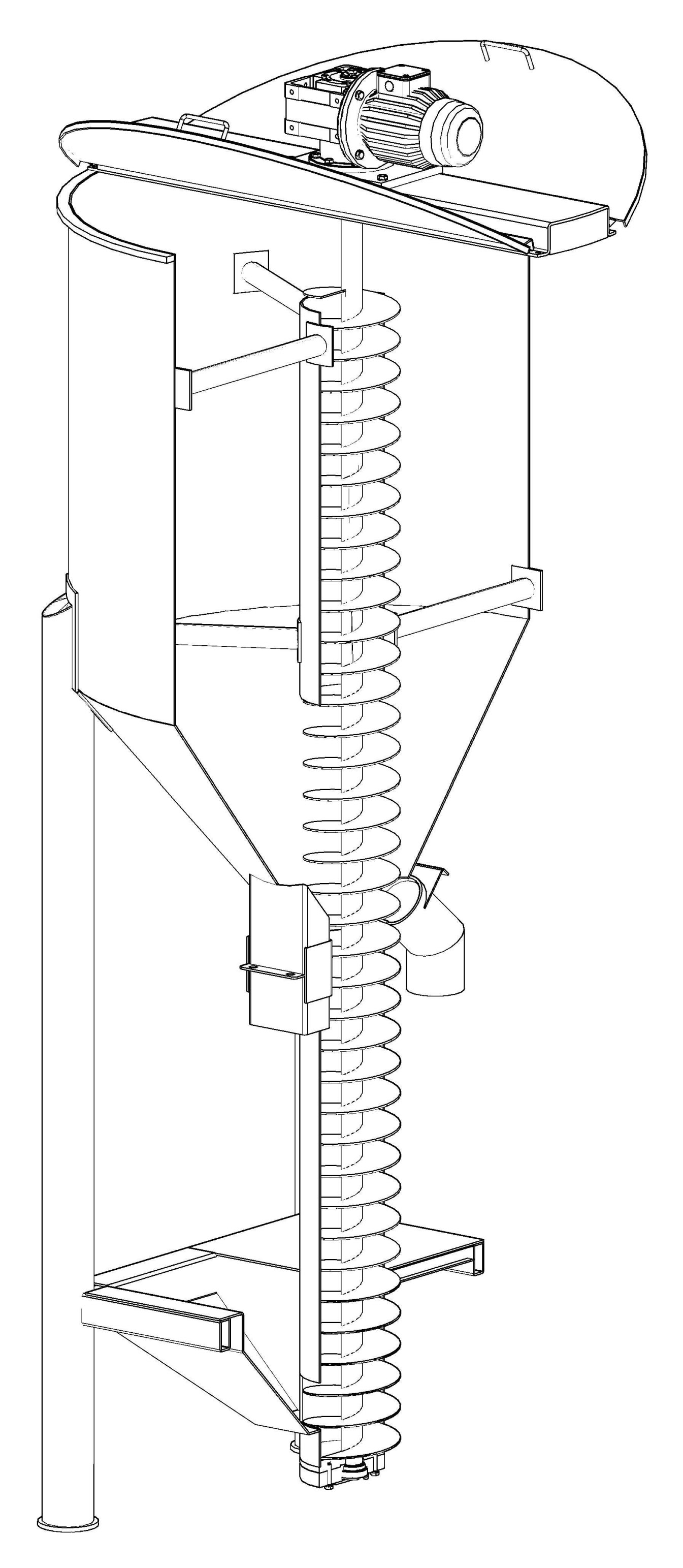

(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
