Mezclador Horizontal RB Mixer 750L

Portada del libro

Título:
Mezclador Horizontal RB Mixer 750L

Subtítulo:
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1711014715161

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2017

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
108 páginas
Tomo 1: 56 páginas
Tomo 2: 52 páginas
en ambos tomos se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2017

Contraportada del libro
Sinopsis del libro Mezclador Horizontal RB Mixer 750L

El mezclador horizontal encuentra múltiples usos en diferentes industrias donde se necesiten buenos efectos de mezcla y dispersión. Resulta muy utilizado en la mezcla de polvo y polvo, líquido y polvo, polvo y partículas, apropiado para la dispersión de aglomeraciones durante el proceso.

La carga del equipo es superior desde un extremo —o colocando la boca donde

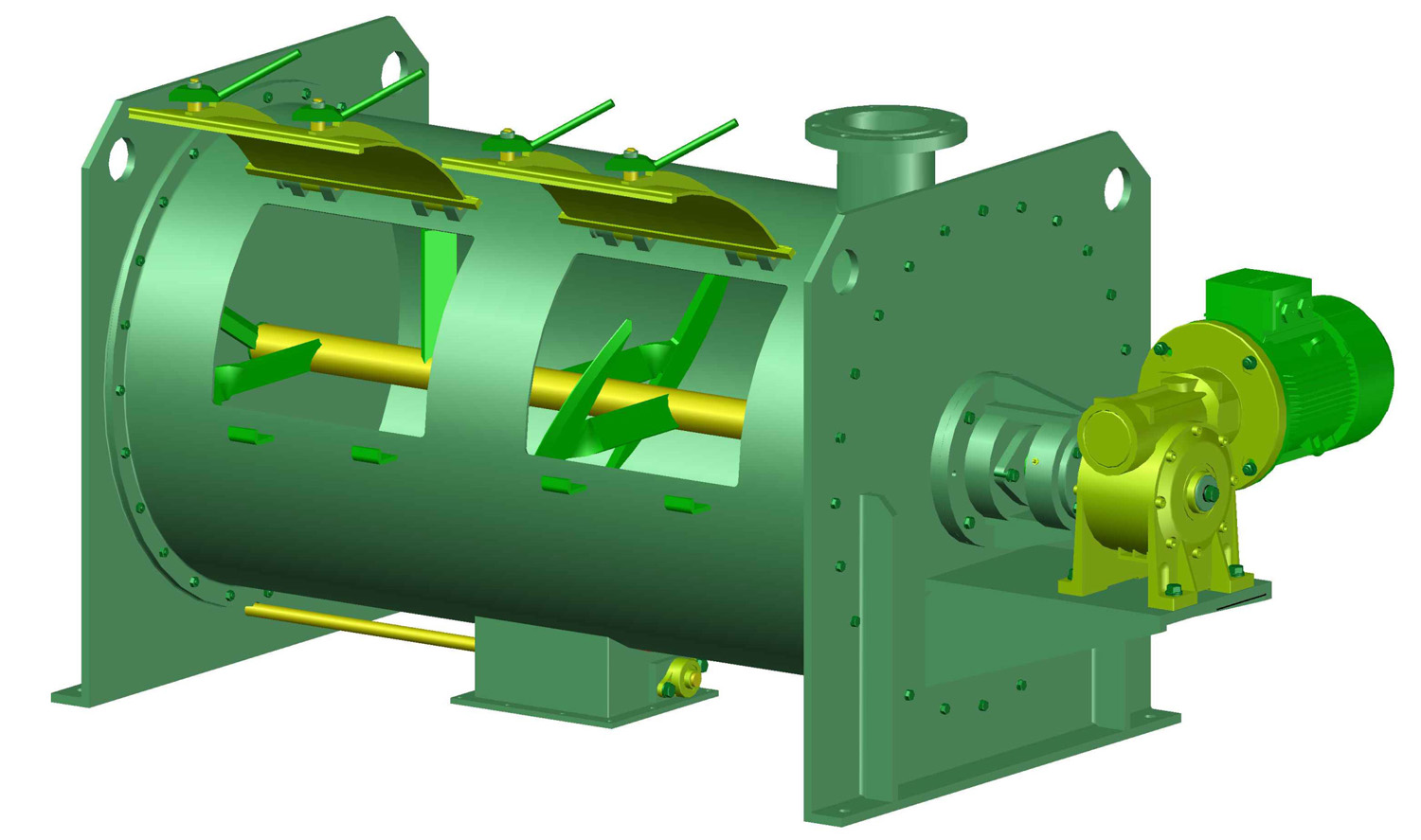

resulte necesario—, y la descarga es inferior abriendo la compuerta por medio de un cilindro neumático. Cuenta con dos puertas de inspección con cierre manual que sellan las aberturas al accionar las manijas para evitar fugas.

Este mezclador se aplica en las más diversas industrias:
—En los molinos harineros se utiliza para fabricar harinas pre-mezcladas para panificación.
—En la industria plástica y química permite mezclar pigmentos, productos plásticos como polietileno, polipropileno, carbonatos, PVC, PET con aditivos y demás materias primas requeridas.
—También se utiliza para mezclar alimentos, insecticidas, colorantes, materiales de baterías de litio y cobalto, cerámicas, fertilizantes,  plásticos de caucho, morteros, saborizantes, productos deshidratados, y más.

Algunos productos que permite manejar son salvado, piensos, alimentos balanceados, almidón, aluminio en polvo, arroz, aserrín, avena, azúcar cristal, azúcar impalpable, bentonita, bórax en polvo, cacao, café, cal, caolín, especias, carbón activado, cáscara, cebada, cemento, centeno, cereales varios, corcho, dolomita, fertilizantes, garbanzos, gelatina, germen, granos varios, harina de hueso, harina de pescado, harina de trigo y maíz, jabón en polvo, leche en polvo, legumbres secas, maíz, maní, materiales refractarios, negro de humo, pellets, pigmentos, plásticos, policarbonatos, policloruro de vinilo o PVC, poliestireno o PET, polietileno, polipropileno, porotos, productos refractarios, sal, semillas, sémola, soda cáustica, soja, tanino, tinturas, trigo, yeso y productos similares.

Características Técnicas

Potencia de trabajo:
7,5 HP (5,5 Kw)
Velocidad (rotación) de trabajo:
50 RPM
Capacidad de trabajo:
750 Litros
Material en contacto:
SS304
Material No contacto:
Hº Pintado
Peso aproximado del
equipo sin carga:
955 Kg

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €45


Paypal
Dólar: u$s46

MercadoPago
Pesos Argentinos: $825
Pagar






























Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Mezclador Horizontal RB Mixer 750L
Tomo 1

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Base Reductor - 0210 35
Conjunto General - 0000 6   Refuerzo Base Red.- 0211 36
Recipiente - 0100 12   Lateral Lado Cerrado - 0212 37
Vista Recip. 3D y Rótulo 0100 13   Sop. Retén/Rod. - 0300 38
Cilindro - 0101 14   Mat. Sop. Retén/Rod.-0301 41
Brida - 0102 15   Parte 1 - 0302 42
Material Brida - 0103 16   Material Parte 1 - 0303  43
Entrada 6” - 0104 17   Parte 2 - 0304 44
Brida 6” - 0105 18   Parte 3 - 0305 45
Material Brida 6” - 0106 19   Parte 4 - 0306 46
Frente - 0107 20   Parte 5 - 0307 47
Material Frente - 0108 21   Eje - 0400  48
Forma 6” - 0109 22   Material Eje - 0401 51
Lateral Lado Motor - 0200  23   Brazo de hélice - 0402 52
Chapa de Lateral - 0201 26   Hélice - 0403 53
Brida de Lateral - 0202 27   Planchuela hélice - 0404 54
Material Brida Lateral - 0203 28   Camisa - 0500 55
Mat. Brida Lateral A - 0204 29   Prensa - 0501 56
Mat. A Brida Lateral A - 0205 30   Material Prensa - 0502 57
Mat. Brida Lateral B - 0206 31   Parte 1 Prensa - 0503 58
Cobertura - 0207 32   Parte 2 Prensa - 0504  59
Base Lateral - 0208  33   Mat. Parte 2 Prensa - 0502 60
Refuerzo Lateral - 0209 34

Indice del libro Mezclador Horizontal RB Mixer 750L
Tomo 2

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Tapa Pasante - 0506 66   Placa Selladora - 0704 91
Tapa Cerrada - 0507  67   Soporte Abierto - 0705  92
Arandela del Reductor-0508 68   Brazo - 0706 93
Conjunto Tapón - 0509 69   Eje Chico - 0707 94
Tapón - 0510 70   Conjunto Salida - 0708 95
Conjunto Compuerta - 0600  71   Parte 1 - 0709  98
Compuerta - 0601 73   Material Parte 1 - 0710 99
Refuerzo - 0602 74   Parte 2 - 0711 100
Soporte - 0603 75   Material Parte 2 - 0712  101
Tope de señal - 0604 76   Base de Rodamiento-0713  102
Eje Corto - 0605 77   Eje de Salida - 0714  103
Eje Largo – 0606 78   Biela - 0715 104
Tope Cierre - 0607 79   Material Forma - 0716 105
Cierre de Manija - 0608 80   Arandela Eje – 0717   106
Manija - 0609   81   Distanciador - 0718 107
Eje Tope - 0610 82   Parte 1 Espaciador – 0719 108
Buje Cierre Tope - 0611 83   Mat. Parte 1 Esp. - 0720 109
Arandela Tope - 0612  84   Parte 2 Espaciador - 0721 110
Sistema Conj. Salida - 0700 85   Des. Parte 2 Esp. - 0722 111
Conj. Puerta Salida-0701 88   Soporte Cilindro - 0723 112
Material Tapa Interna-0702 89   Cons. Gen. equipo y mant. 115
Material Tapa Externa - 0703 90   Req. del Tablero Eléctrico  115

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  mezclador, mezclador horizontal, mezclar alimentos, mezclar polvos, mezclar polvos liquidos, mezclas, mezclar polvos con polvos

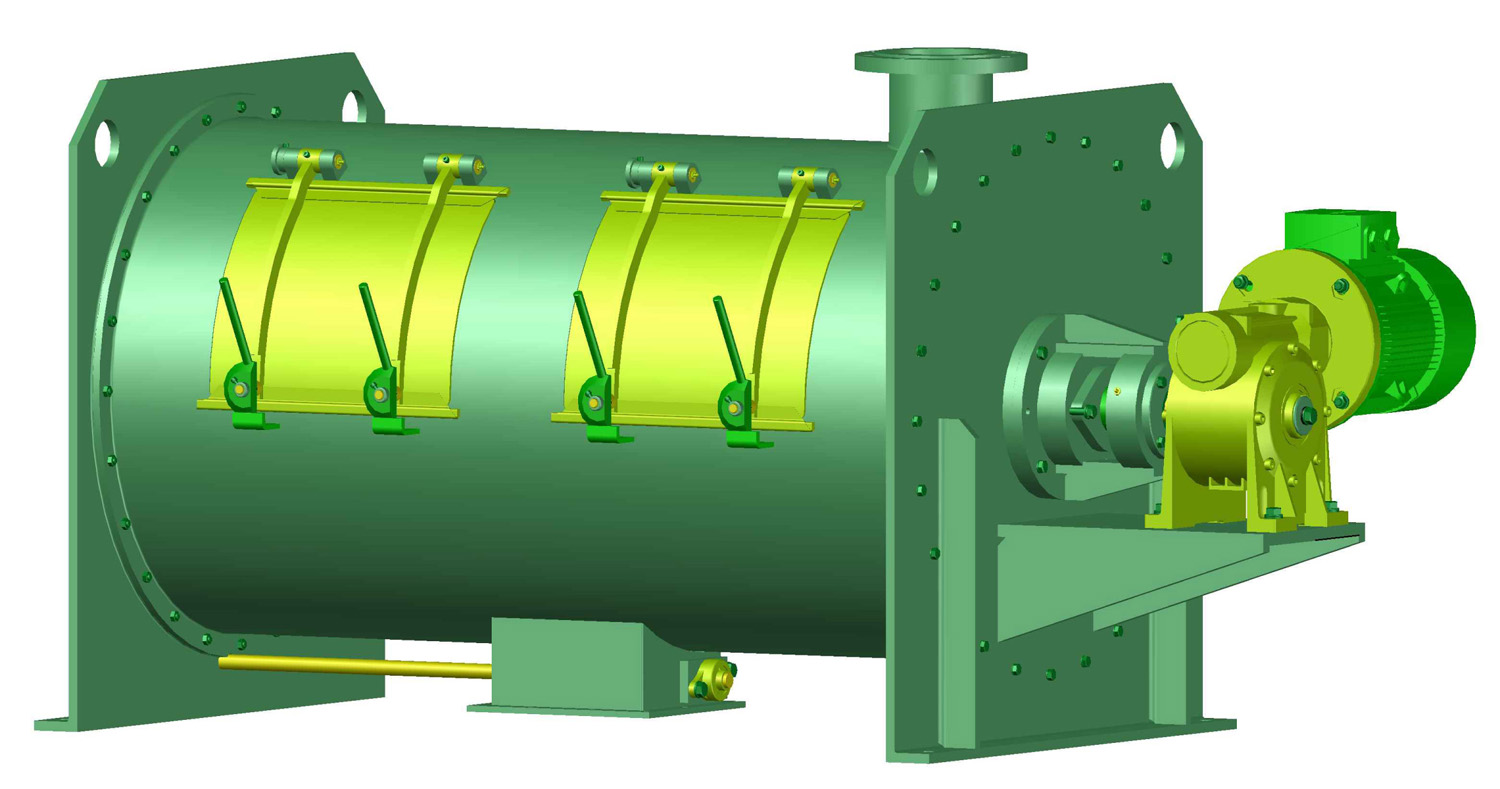

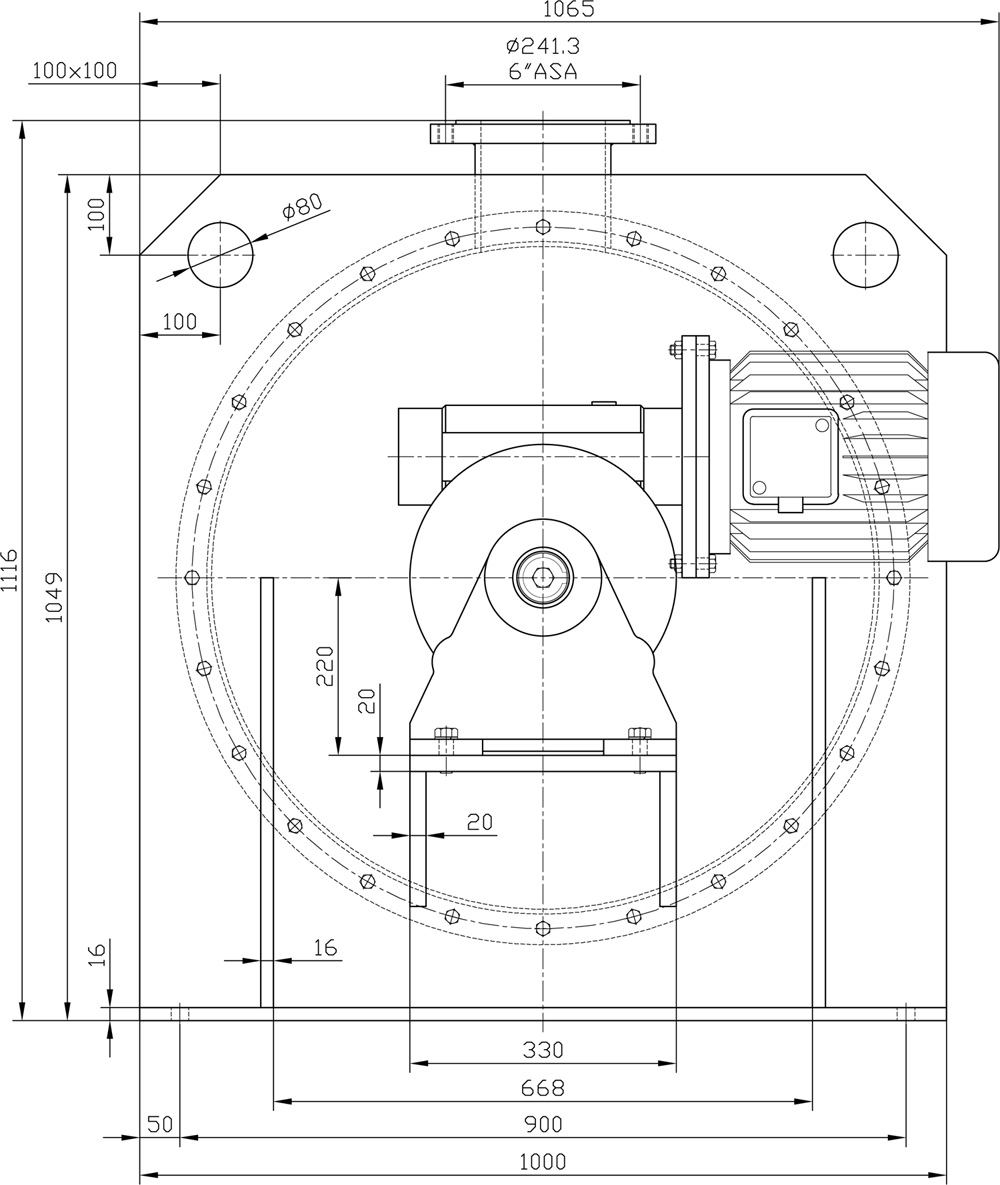

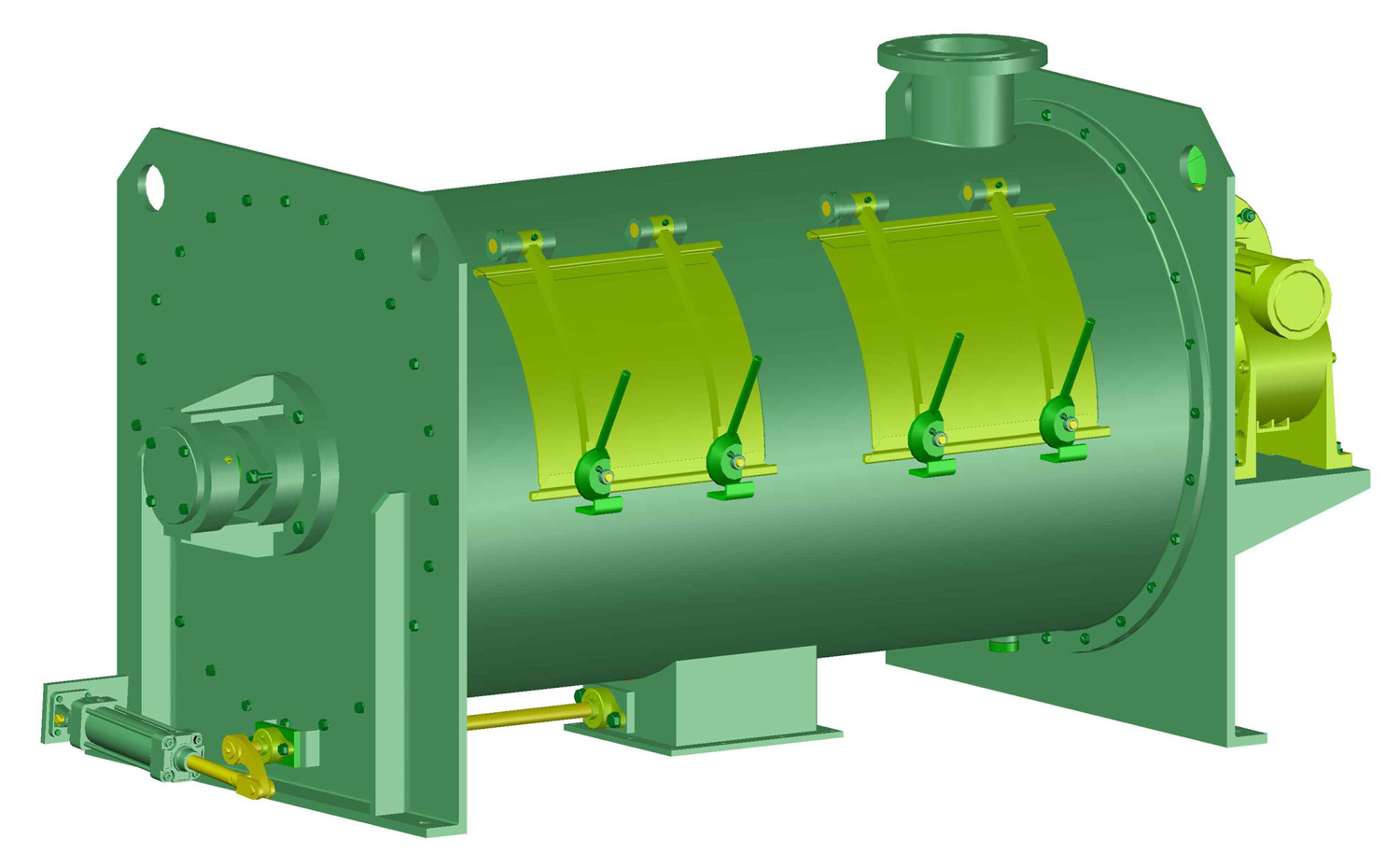

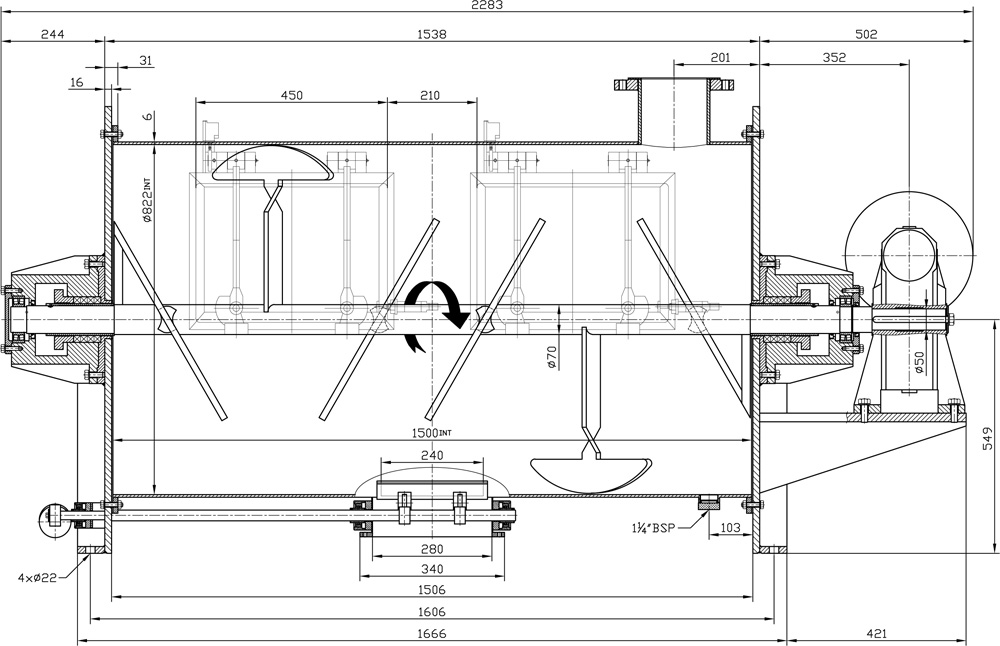

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
