Mezclador en V 20 litros

Portada del libro

Título:
Mezclador en V
20 litros

Subtítulo:
Planos completos
para fabricar el equipo.

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1807237792949

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2018

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4) 210x297 mm

Cantidad de Páginas: 37 - incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro.
Texto en color.

Tapa y Contratapa: Color

Edición 2018

Contraportada del libro
Sinopsis del libro Mezclador en V 20 litros

El mezclador en V desarrolla un proceso de mezcla con suavidad y fluidez de sólido / sólido en cualquier porcentaje,  en forma de polvo o granulado, y en ambos casos es posible mezclar distintos pesos específicos.
Por su particular forma geométrica, crea en su interior corrientes axiales que separan y unen el material a mezclar y que –sumada a la acción radial del movimiento en la mezcla– da como resultado una composición rápida y homogénea sin utilizar palas deflectoras ni otros dispositivos mecánicos internos.

Principio de funcionamiento:

La forma en “V” del equipo no agrede el producto gracias a su suave efecto de volteo, logrando precisión por acción de las corrientes divergentes que se produce entre ambos cilindros inclinados, esto produce que por gravedad el material se deslice, se separe y se vuelva a juntar en una mezcla uniforme con poco consumo de energía.
La carga y descarga de los insumos se realiza con el mezclador detenido.
El tiempo de mezclado oscila entre 6 y 15 minutos, dependiendo de la complejidad de la mezcla y las condiciones físicas circunstanciales.

Aplicaciones:

Se utiliza con polvos y gránulos secos con bajo porcentaje de humedad, con un máximo del 10%, o sea que fluyan fácilmente, en proporciones dispares y con pesos específicos variables.
El mezclador en “V” realiza un proceso de mezclado homogéneo, siendo una operación común en la fabricación con destino a diferentes industrias, como ser

Farmacéutica Sanitaria Alimenticia Química
Cosmética Colorantes Abonos Plásticos

Algunos ejemplos de productos pueden ser,

productos farmacéuticos   harina de confitería harina de pescado  harina refinada harina integral
harina para rebozar natillas en polvo puddins en polvo papillas infantiles leche en polvo
dextrinas enzimas café cacao féculas
gelatina flan chocolate semillas pigmentos
Plásticos granulados fibra de vidrio colorantes cosméticos plásticos en polvo

Para otros materiales no contemplados en la lista, consultar a través de "Contacto".

Características técnicas del equipo:

–Potencia del motor: 1.5 HP (1.1 kW)
–Velocidad de rotación: 23 RPM
–Capacidad del equipo: 20 Litros
–Partes en contacto: Acero
Inoxidable SS304, pulido 180 Grit
–Partes no contacto: Acero
Inoxidable SS304
-Equipo montado sobre patas niveladoras
-Dimensiones generales:
Frente: 910 mm
Profundidad máxima: 610 mm
Altura máxima: 760 mm


Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

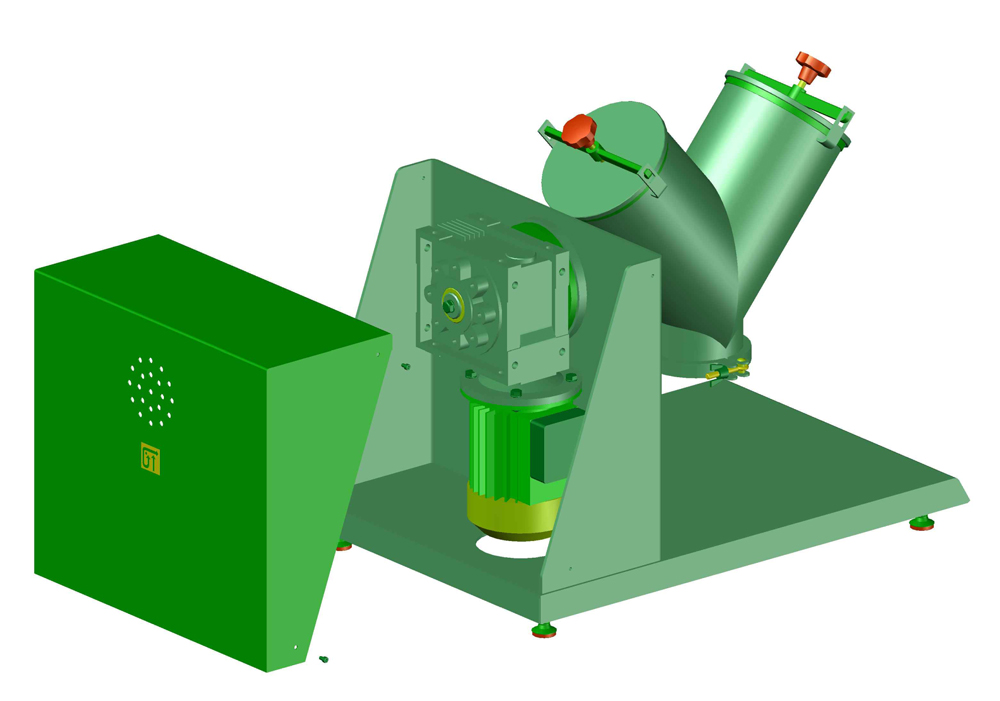

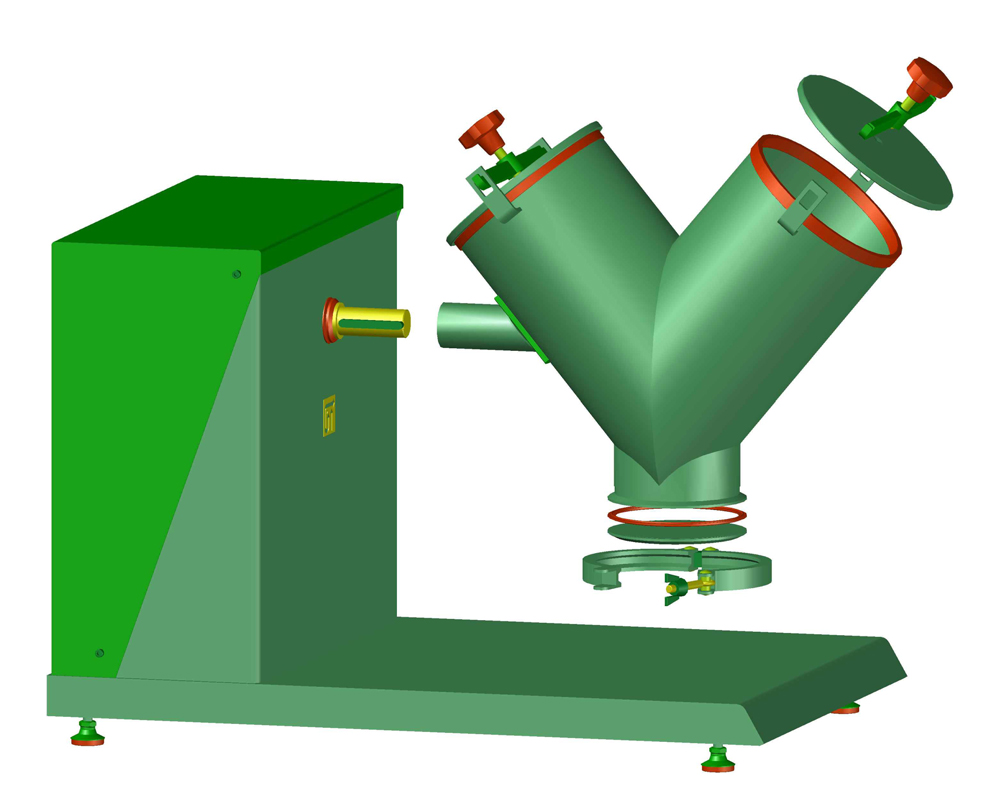

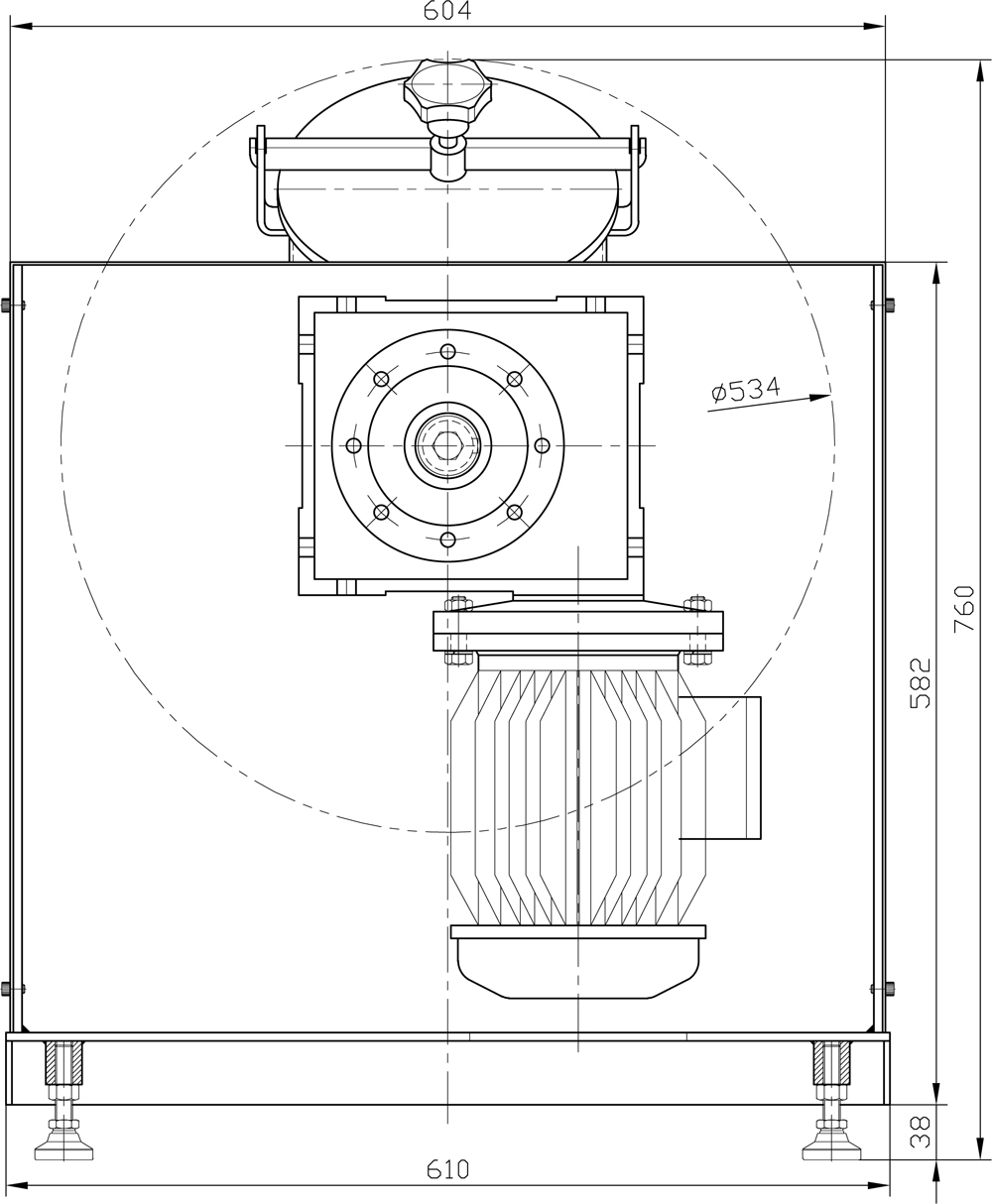

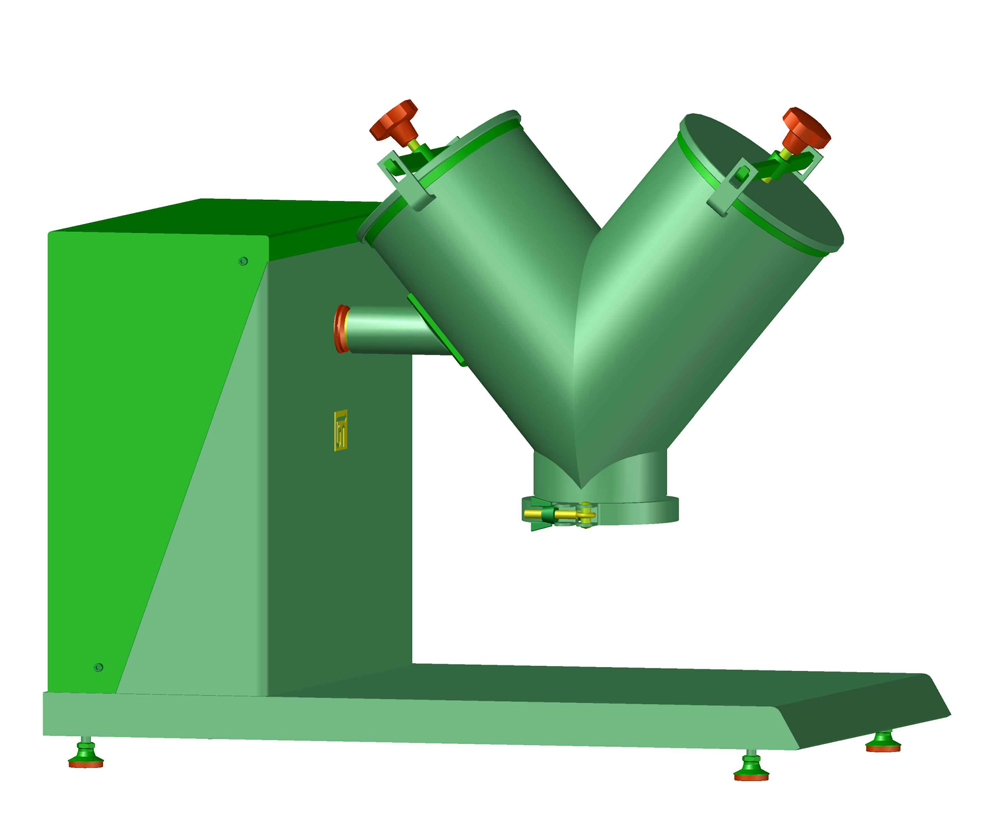

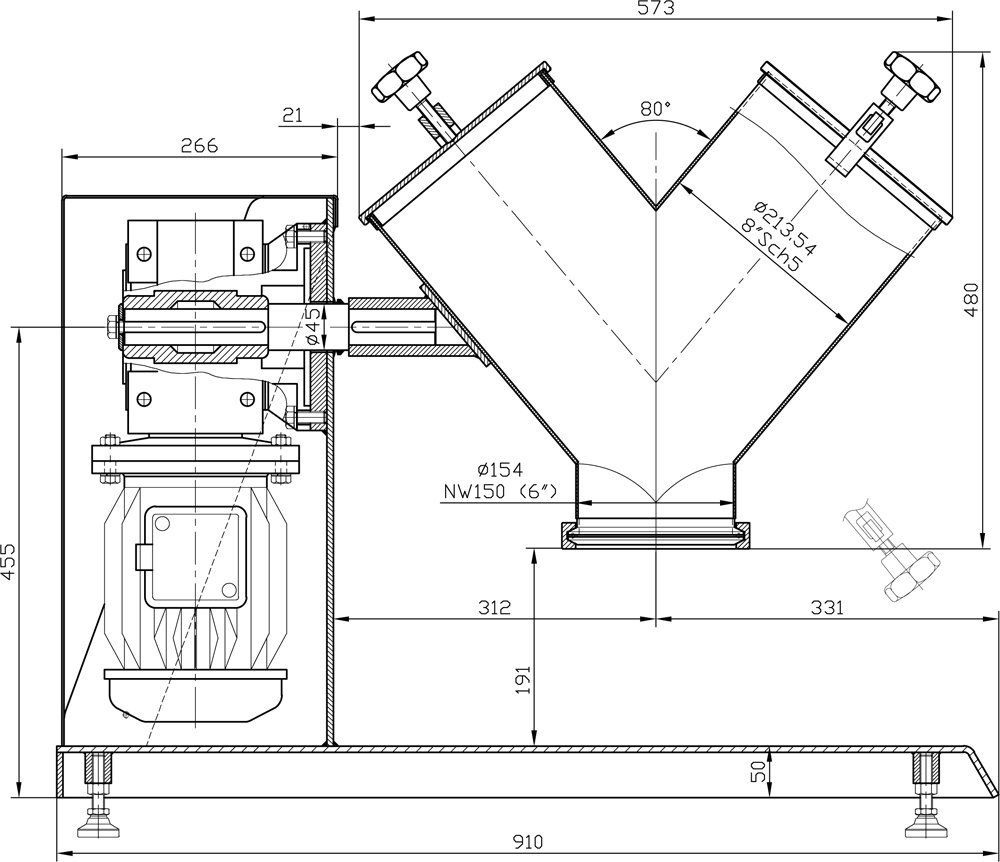

Siguiendo esta página descubrirá más abajo dibujos generales acotados del equipo
