Mezclador en "V" - 5 litros

Portada del libro

Título: Mezclador en "V" - 5 litros

Subtítulo: Planos completos para fabricar el equipo.

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1601136243591

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2016

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 43 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2016

Contraportada del libro
Sinopsis del libro Mezclador en "V" - 5 litros

El mezclador en “V” desarrolla un proceso de mezcla con suavidad y fluidez de sólido / sólido en cualquier porcentaje,  en forma de polvo o granulado,  y en ambos casos es posible mezclar distintos pesos específicos.
Por su particular forma geométrica, crea en su interior corrientes axiales que separan y unen el material a mezclar y que –sumada a la acción radial del movimiento en la mezcla– da como resultado una composición rápida y homogénea sin utilizar palas deflectoras ni otros dispositivos mecánicos internos.

Principio de funcionamiento:
La forma en “V” del equipo no agrede el producto gracias a su suave efecto de volteo, logrando precisión por acción de las corrientes divergentes que se produce entre ambos cilindros inclinados, esto produce que por gravedad el material se deslice, se separe y se vuelva a juntar en una mezcla uniforme con poco consumo de energía.
La carga y descarga de los insumos se realiza con el mezclador detenido.
El tiempo de mezclado oscila entre 6 y 15 minutos, dependiendo de la complejidad de la mezcla y las condiciones físicas circunstanciales.

Aplicaciones:
Se utiliza con polvos y gránulos secos con bajo porcentaje de humedad, con un máximo del 10%, o sea que fluyan fácilmente, en proporciones dispares y con pesos específicos variables.
El mezclador en “V” realiza un proceso de mezclado homogéneo, siendo una operación común en la fabricación con destino a diferentes industrias, como ser

Farmacéutica Sanitaria Alimenticia Química
Cosmética Colorantes Abonos Plásticos

Algunos ejemplos de productos pueden ser,

productos farmacéuticos   harina de confitería harina de pescado  harina refinada harina integral
harina para rebozar natillas en polvo puddins en polvo papillas infantiles leche en polvo
dextrinas enzimas café cacao féculas
gelatina flan chocolate semillas pigmentos
Plásticos granulados fibra de vidrio colorantes cosméticos plásticos en polvo

Para otros materiales no contemplados en la lista, consultar a través de "Contacto".

Características técnicas del equipo:

–Potencia del motor: 0.5 HP
–Velocidad de rotación: entre 4,5 y 45 RPM
–Capacidad del equipo: 5 Litros
–Partes en contacto: Inoxidable SS304, pulido 180 Grit
–Partes no contacto: Inoxidable SS304
-Equipo montado sobre patas niveladoras
-Dimensiones generales:
Frente: 685 mm
Profundidad máxima: 455 mm
Altura máxima: 615 mm

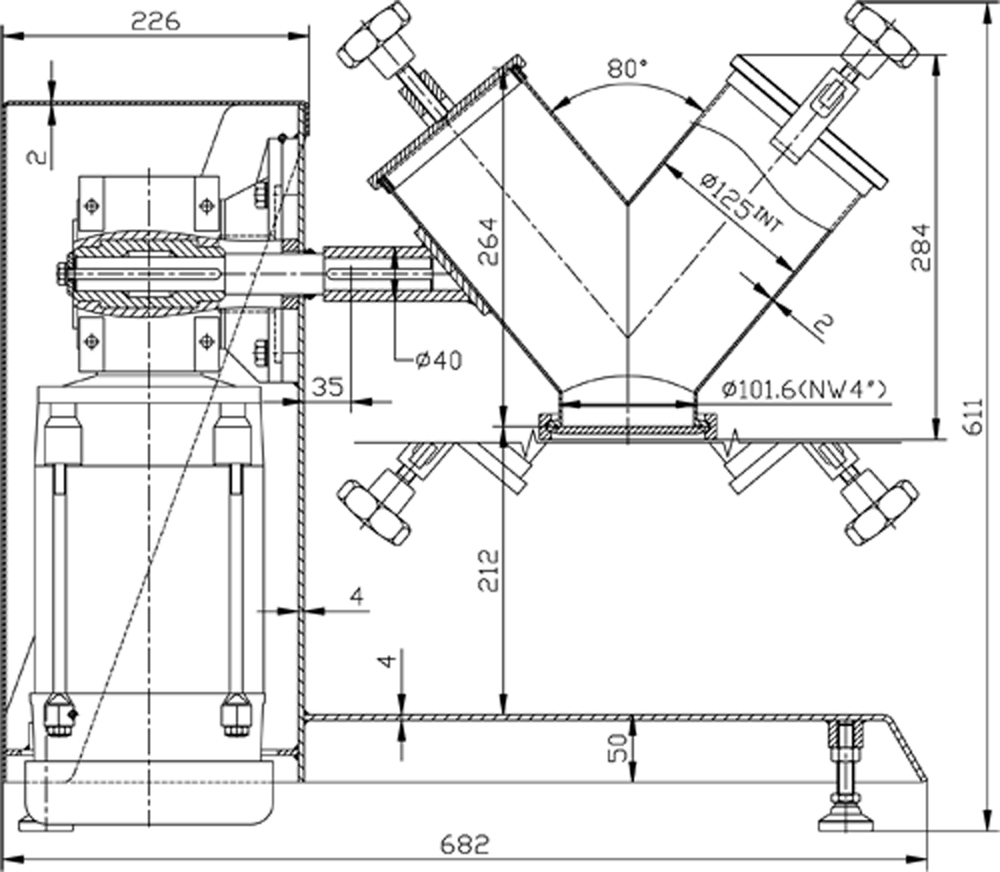

Siguiendo esta página descubrirá más abajo dibujos generales acotados del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €19

Paypal
Dólar: u$s20

MercadoPago
Pesos Argentinos: $280

Pagar

Indice del libro

Mezclador en "V" - 5 litros

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Eje - 0200 25
Conjunto - 0000 7   Arandela Eje Motor - 0201 26
Conjunto Recipiente “V” 10   Base - 0300 27
Cuerpo “V” - 0101 12   Cuerpo Base - 0301 30
Material Cuerpo “V” - 0102 13   Desarrollo Cuerpo Base - 0302 31
Des. Mat. Cuerpo “V” - 0103 14   Plataforma - 0303 32
Salida NW4” - 0104 15   Desarrollo Plataforma - 0304 33
Material Salida NW4” - 0105 16   Refuerzo Plataforma - 0305 34
Des. Mat. Salida NW4” - 0106 17   Inferior del Cuerpo - 0306 35
Conjunto Tapa “V” - 0107 18   Buje de Pata - 0307 36
Brazo Tapa “V” - 0108 19   Soporte de Caja - 0308 37
Disco Tapa “V” - 0109 20   Tapa Motor - 0400 38
Soporte Brazo Tapa “V”-0110 21   Frente Tapa Motor - 0402 39
Mat. Sop. Brazo Tapa “V”-0111 22   Des. Frente Tapa Motor - 0403 40
Acople - 0112 23   Lateral Tapa Motor - 0404 41
Refuerzo Acople – 0113 24   Consideraciones Generales 42

Sobre el Autor: Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  mezclador, mezclador en V, mezcla homogenea, mezcla rapida, mezclado, mezcla axial, mezcla radial, mezcla por volteo

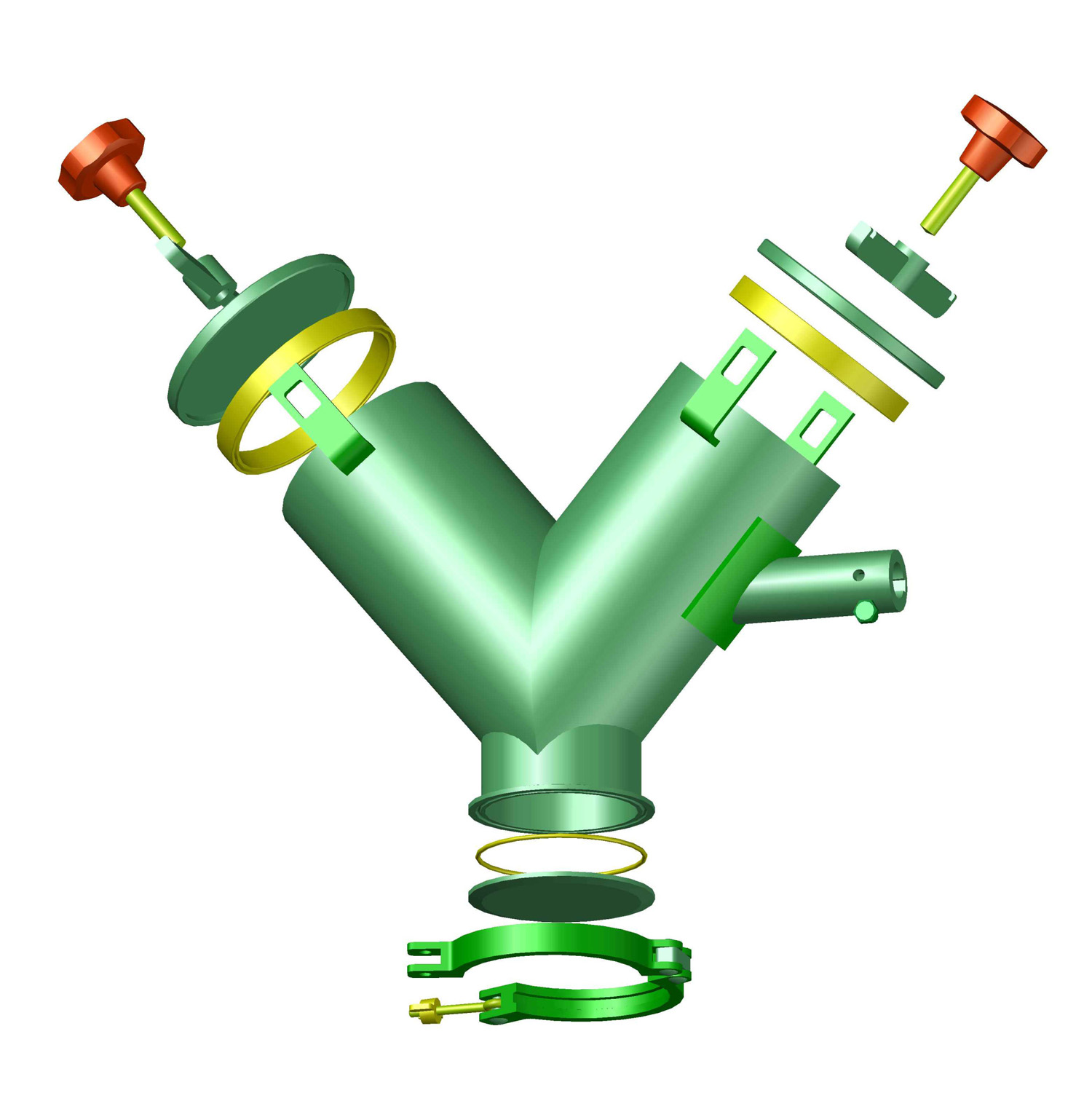

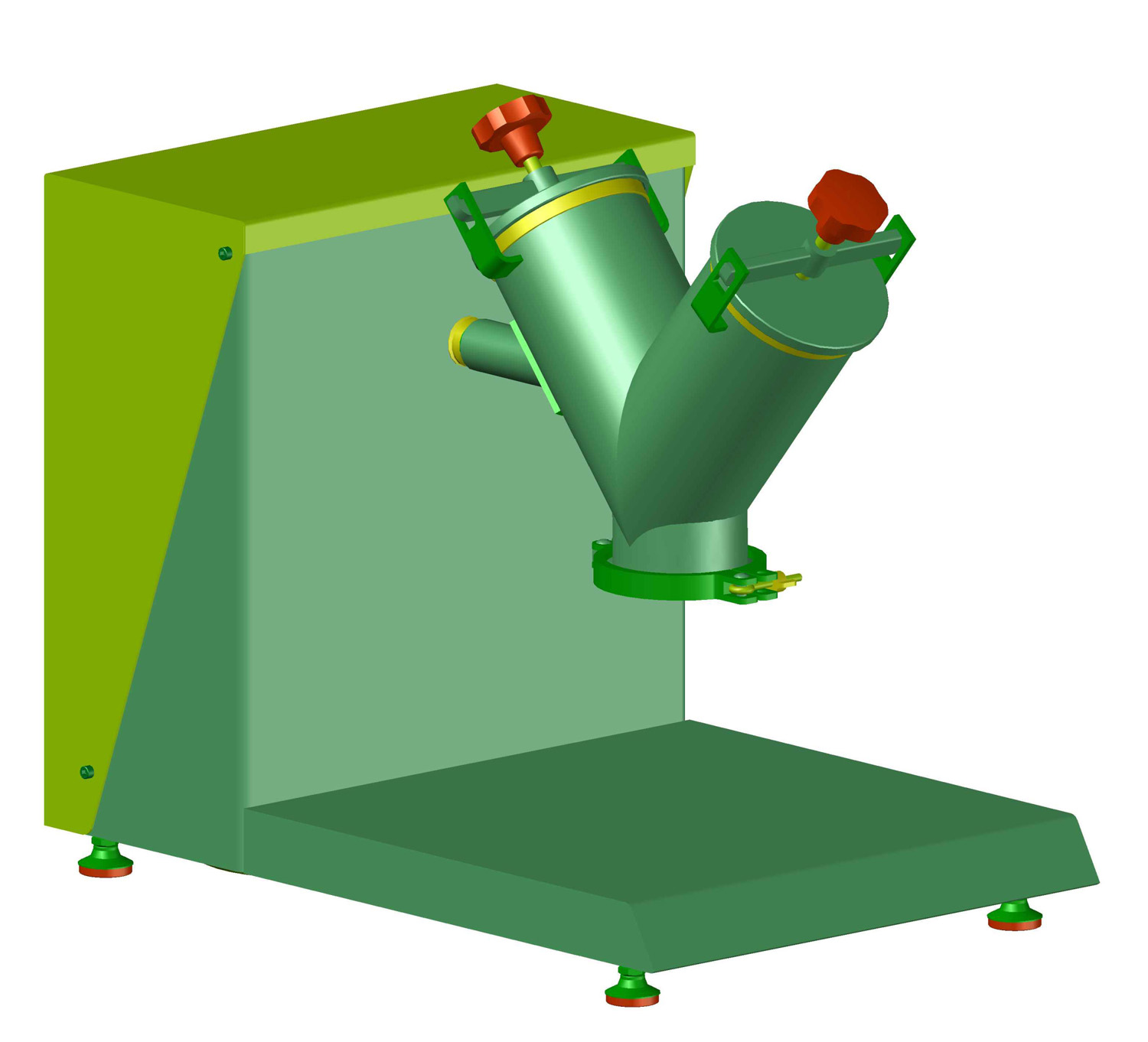

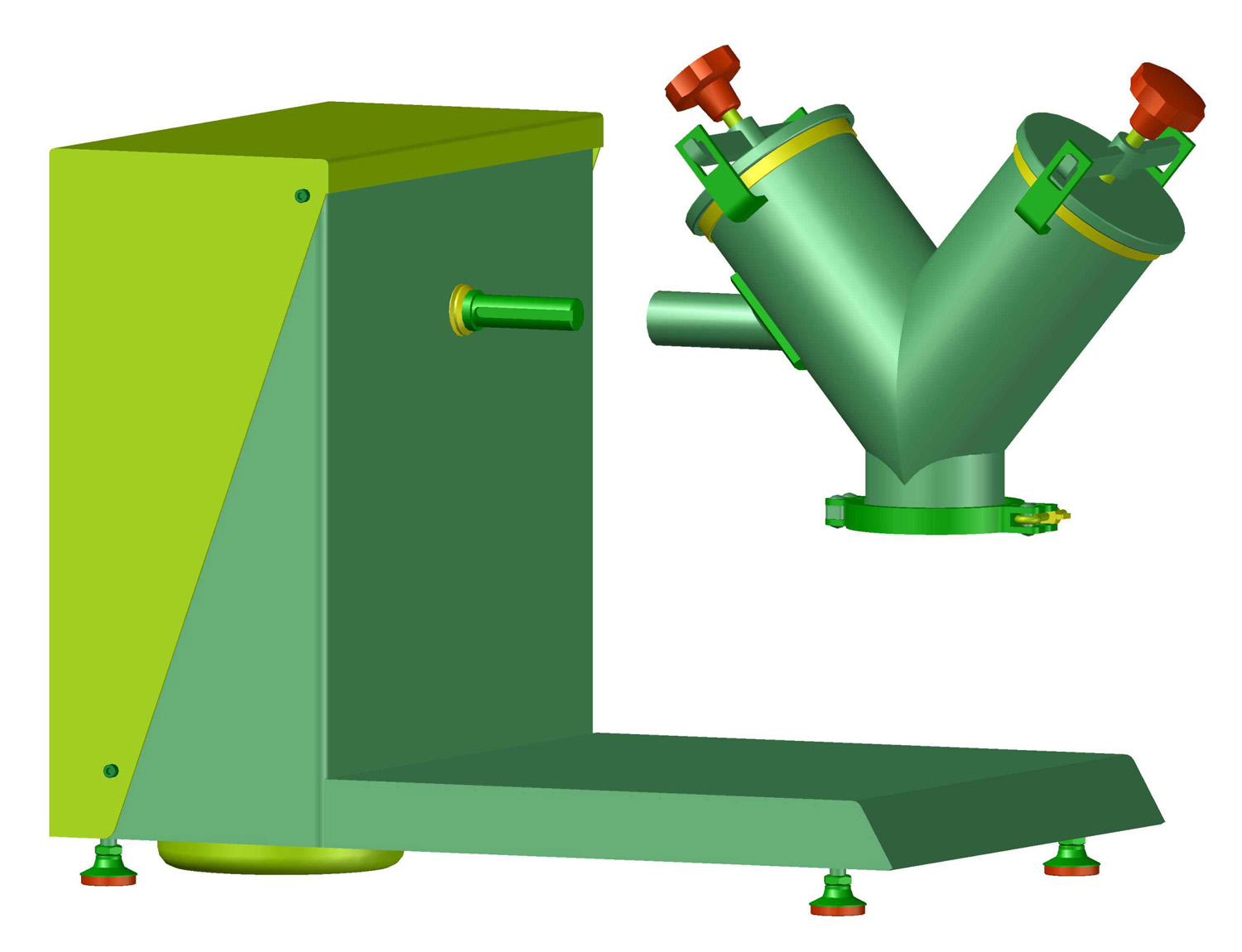

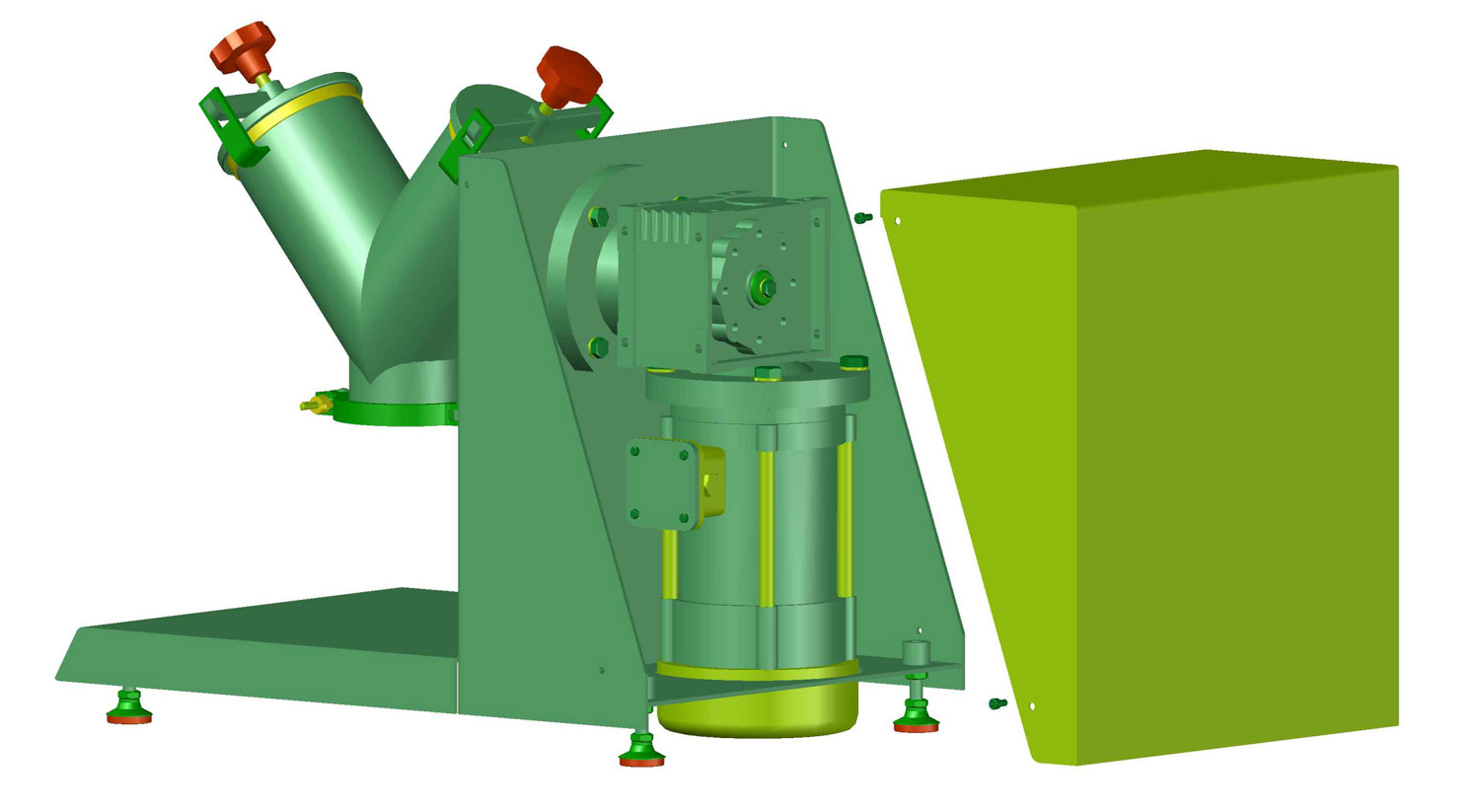

Generalidades del Equipo (Haciendo click sobre el dibujo lo lleva a una ampliación del mismo en una ventana nueva)
