Mezclador de cizallas para tambores - 2da edición

Tapa del libro

Título: Mezclador de cizallas para tambores

Subtítulo: Planos completos para fabricar el equipo.

Autor: Ing. Teodoro Kresisch

Catalogado: Libro técnico

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 50 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2016

Contratapa del libro
Sinopsis del libro Mezclador de cizallas para tambores - 2da edición

Los Mezcladores de Cizallamiento resultan un método eficiente para solubilizar una amplia variedad de insumos,

-Azúcares -Sales -Resinas
-Gomas -Polímeros -Pinturas

Se utiliza en diferentes industrias,

-Alimenticia -Química
-Petroquímica -Pinturas
-Agroquímicos -Tintorerías

La alta velocidad de rotación del rotor envía al líquido y los materiales sólidos hacia arriba por encima del dispropeler o disco cortador, donde son sometidos a un intenso y dirigido cizallamiento antes de ser expulsados hacia los laterales del depósito de mezclado, en este caso un tambor de 200 Litros. Cada vez que los componentes de la mezcla atraviesan el cabezal de trabajo los sólidos se reducen en tamaño, exponiendo así un área creciente de superficie expuesta en el líquido que lo rodea para acelerar el proceso de solubilización.

Este equipo de mezcla y cizalla directamente en tambores de traslado de insumos de 200 Litros, o cualquier otro recipiente adaptado al caso, resulta de instalación fija, fácil y cómodo de utilizar, cuya operatividad evita pasar los productos de un recipiente a otro para su procesado inicial.

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

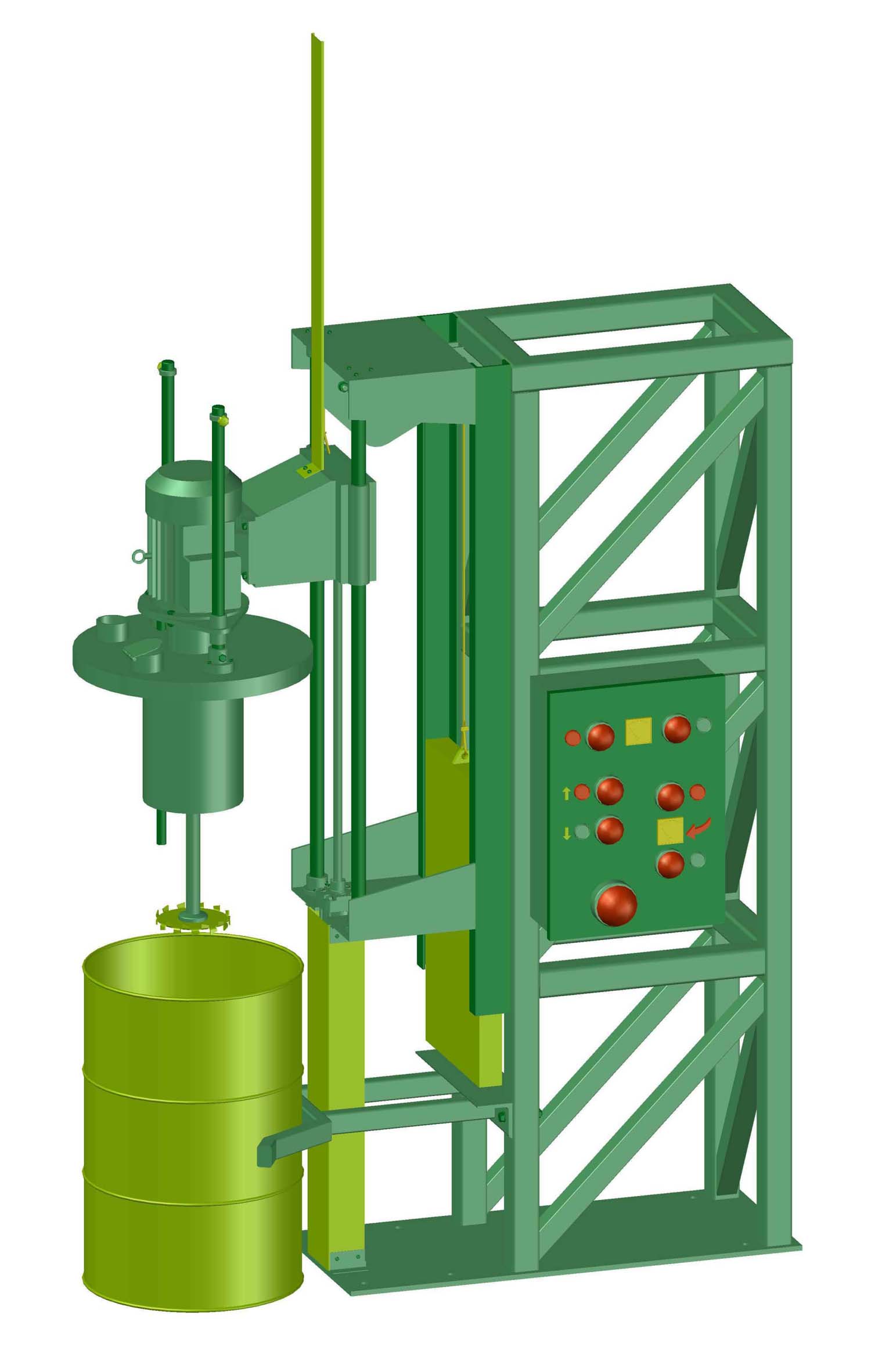

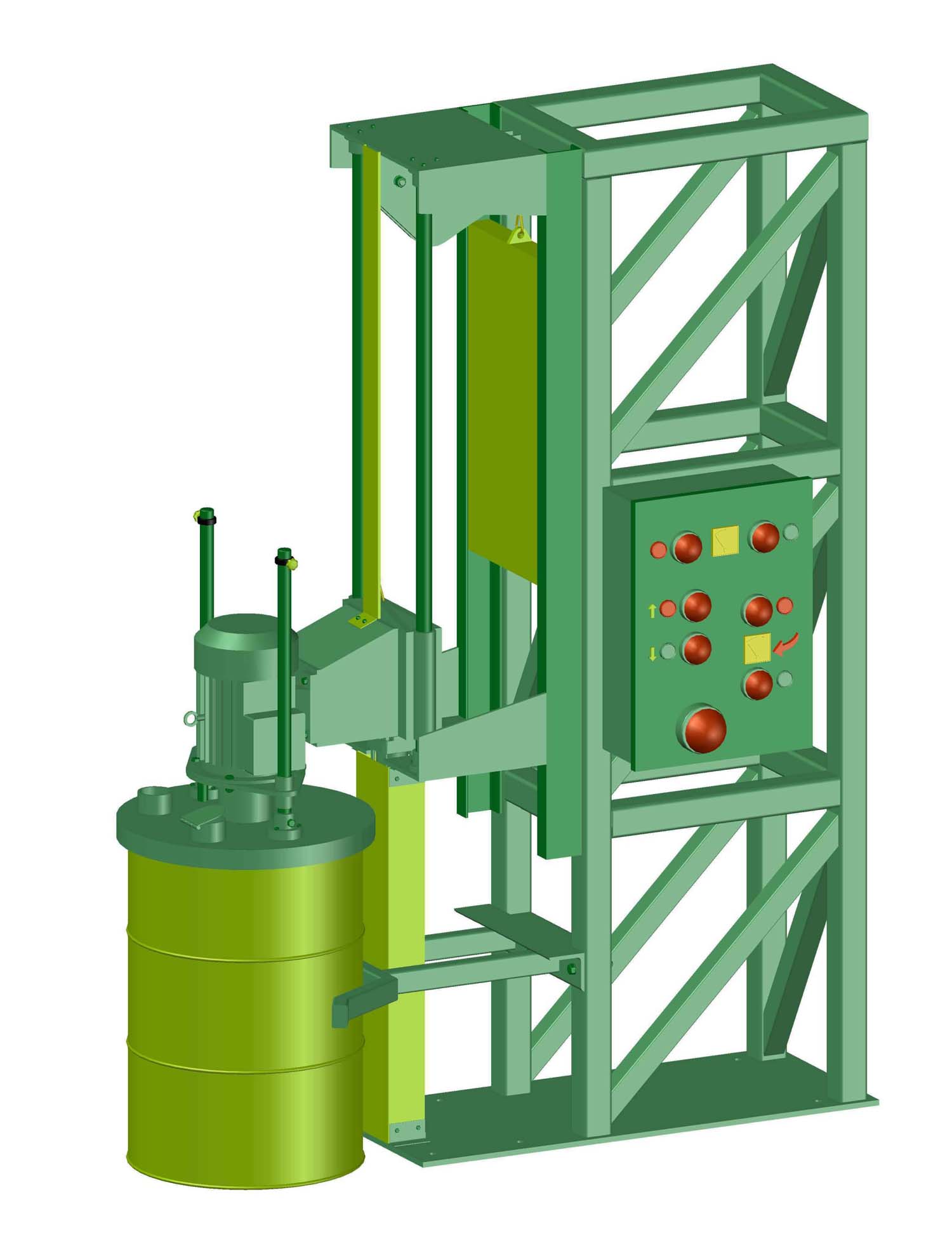

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

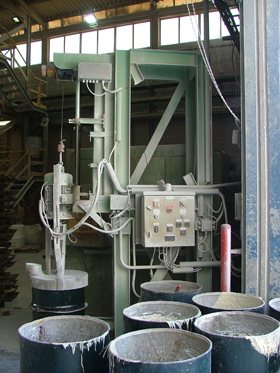

Agrademos a un comprador del libro Mezclador de cizallas para tambores -1ª edición-, por facilitarnos las fotos de su construcción, mostrarnos su operatividad y permitir la publicación, respetando la privacidad de su autoría.

Datos técnicos del equipo

RPM de Trabajo: 1500 RPM
Potencia de Trabajo: 7.5 HP
Recorrido vertical del cabezal: 900 milímetros
Movimiento del cabezal: cilindro neumático de diámetro 80 milímetros - con contrapeso
Partes en contacto: SS304
Capacidad de trabajo:
Tambores de traslado de 200 Litros

Indice del libro Mezclador de cizallas para tambores

Título y Nº de plano P.   Título y Nº de plano P.
PRÓLOGO 5   TOPE ESTRUCTURA / 0301 29
CONJUNTO / 0000 6   REFUERZO LARGO / 0302 30
CONJUNTO DE IZAJE / 0100 10   REFUERZO CORTO / 0303 31
SOPORTE / 0101 11   PROTECCIÓN DE CILINDRO / 0304 32
PLACA SOPORTE / 0102 12   CONJ. MEZ. DE CIZALLAS / 0400 33
LATERAL / 0103 13   DISPROPELLER D200 / 0401 34
PLACA SUPERIOR / 0104 14   MAT. DISPROPELLER D200/0401-01 35
EJE CILINDRO / 0105 15   TUERCA DISPROPELLER / 0402 36
COLUMNA / 0106 16   PIN DISPROPELLER / 0403 37
SOPORTE DE COLUMNA / 0107 17   EJE DISPROPELLER / 0404  38
BASE DE COLUMNAS / 0108 18   ACOPLE MOTOR / 0405 39
SOP. SUP. COLUMNAS / 0109 19   ARANDELA SEGURIDAD / 0406 40
RUEDA CABLE / 0110 20   BRIDA MOTOR / 0407 41
EJE RUEDA CABLE / 0111 21   TAPA / 0408 42
PLACAS SOPORTE / 0112 22   BASE DE COLUMNAS / 0409 43
PROTECCIÓN DE CABLE / 0113 23   SOPORTE DE COLUMNAS / 0410 44
TOPE DEL TAMBOR / 0200 24   BUJE TOPE / 0411 45
PARTE 3 TOPE / 0201 25   COLUMNA / 0412 46
PARTE 4 TOPE / 0202 26   CONTRAPESO / 0500 47
PARTE 5 TOPE / 0203 27   SOSTÉN CONTRAPESO / 0501 48
ESTRUCTURA / 0300 28   FRENTE DEL TABLERO / 0600 49

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute. Titular de una Patente de Invención en Argentina con Título N° 231622.

Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano.

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €35

Paypal
Dólar: u$s36

MercadoPago
Pesos Argentinos: $520
Pagar

Actualizado Julio 2014

MODIFICADO MARZO 2016





















Se ha publicado esta 2° edición por solicitud de los lectores, con todos los planos en español, revisados y corregidos por profesionales, con mejoras tanto técnicas como en la presentación de los planos, ampliando vistas, detalles y rótulos para su mejor lectura.
Se han realizado mejoras en las técnicas editoriales para aumentar considerablemente la calidad de los planos al imprimirlos en papel desde cualquier impresora.


cizalla, cizallamiento, mezcladores de cizallas, mezcladores de tambores, corte de grumos, grumos, deshacer grumos, destruir grumos, solubilizar grumos, solubilizar, solubilizar insumos, equipos para solubilizar, maquinas para solubilizar, solubilizar mezclas, mezclas con grumos

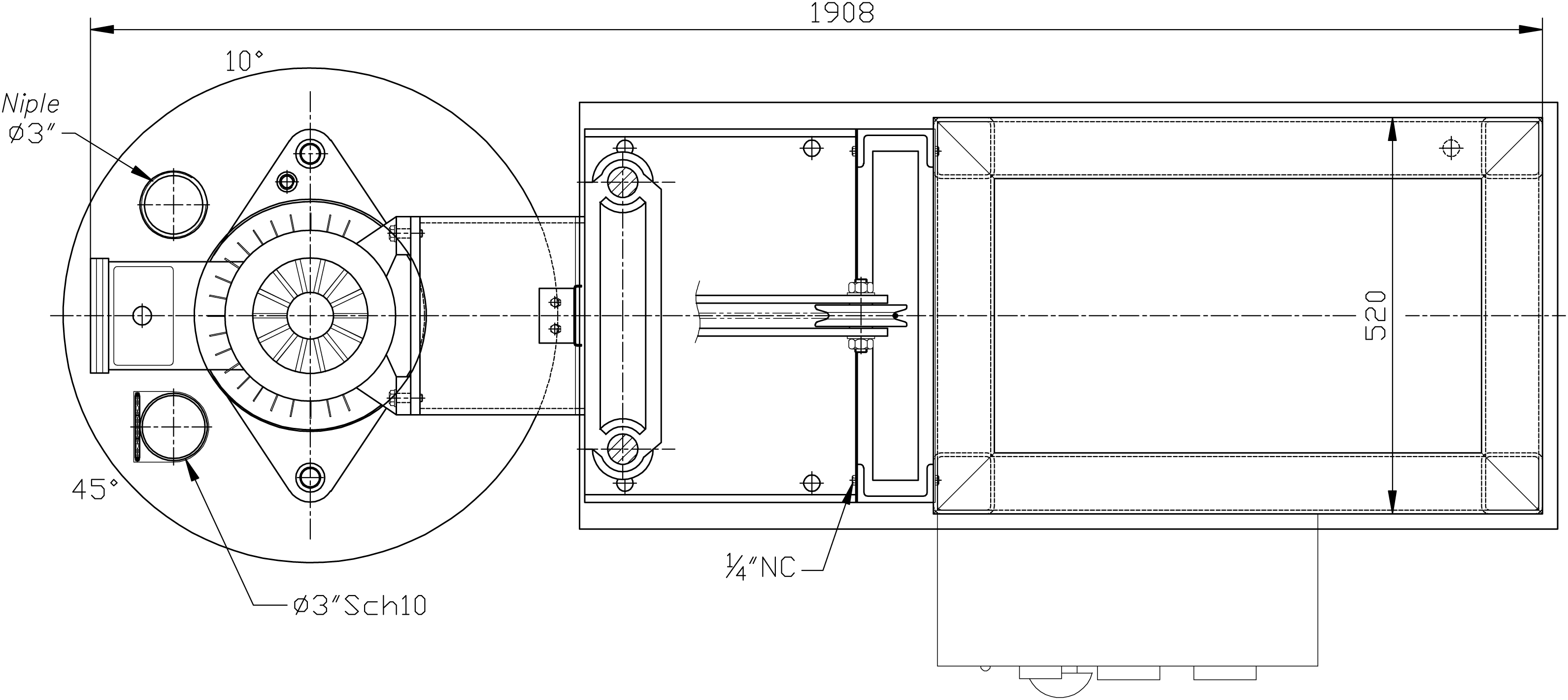

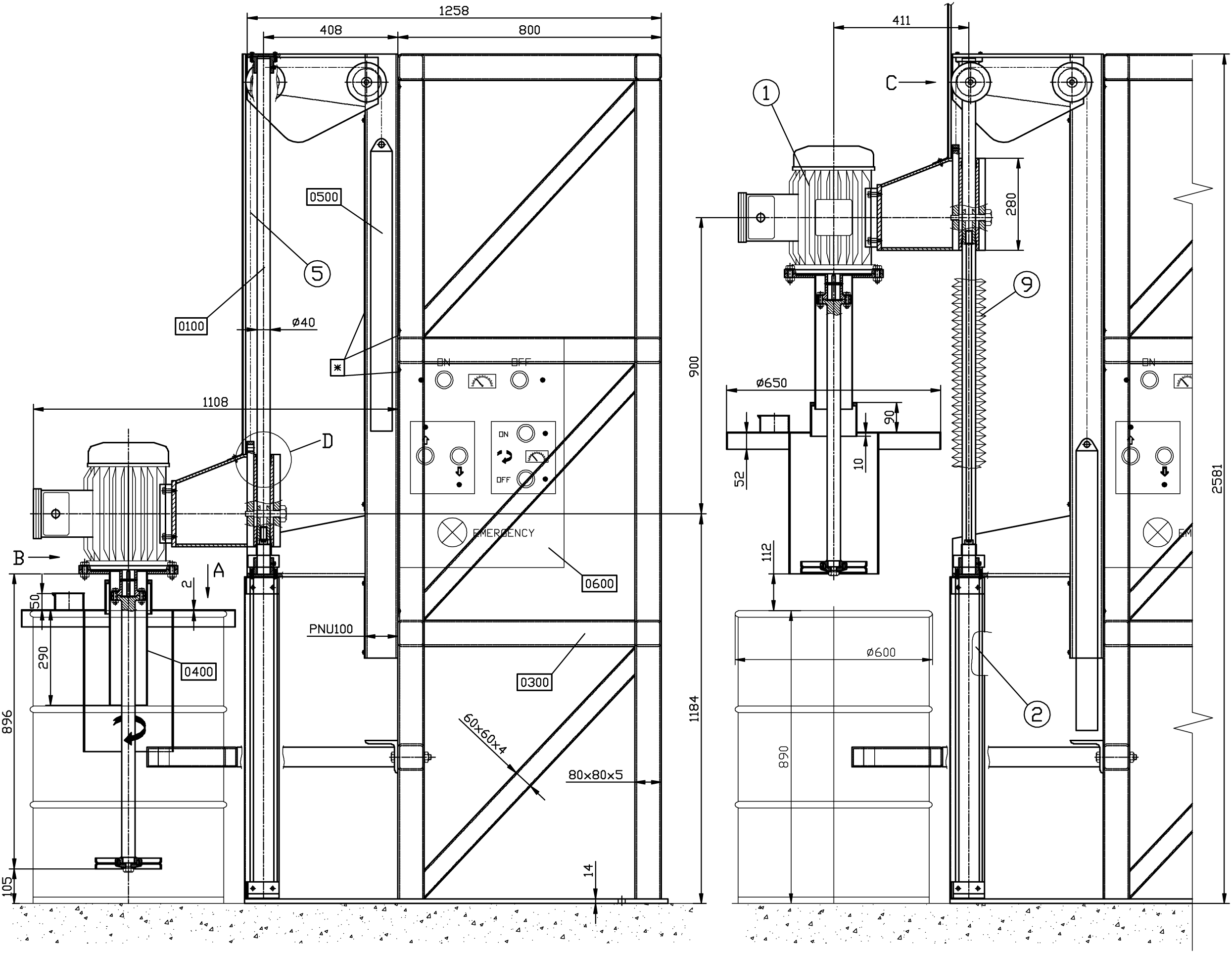

Generalidades del equipo
Haciendo click en la figura lo lleva a una ampliación en otra pantalla
