Filtro 45LT

Portada del libro


Título:
Filtro 45LT

Subtítulo:
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad
Intelectual N°: 1803196266927

1° Edición
Editorial Libróptica
Buenos Aires
Argentina
2018

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
54 páginas
(se incluyen tapa y contratapa)

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2018

Contraportada del libro

























Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Sinopsis del libro Filtro 45LT

Este filtro resulta necesario para separar una mezcla de sólidos y líquidos, principalmente los denominados barros, permitiendo seleccionar la malla del filtro (mesh) de acuerdo a cada necesidad y circunstancia. Se clasifica a este filtro como gravitacional sin gastos de energía.

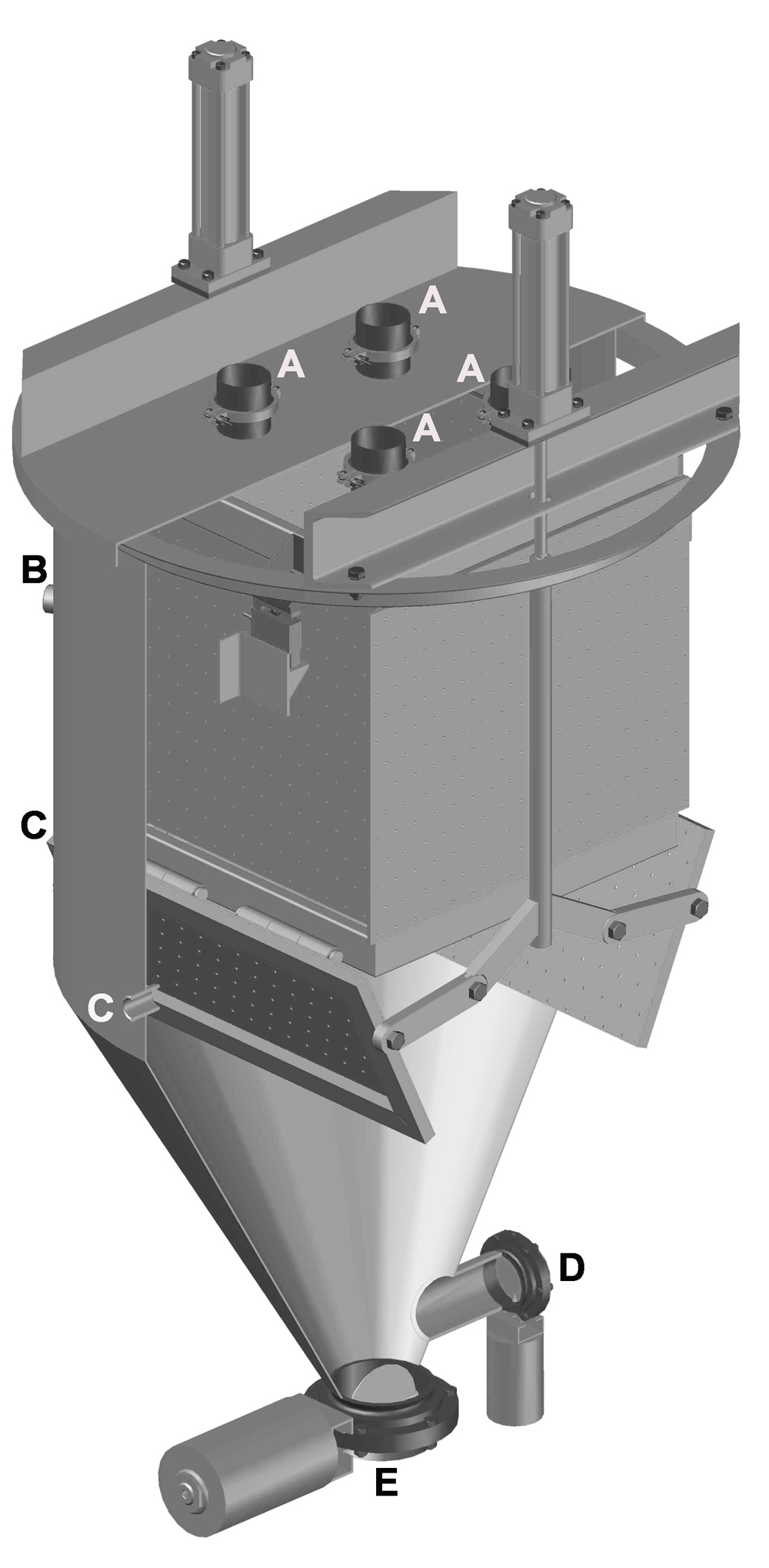

—La secuencia de funcionamiento comienza al ingresar la mezcla en las bocas A —tomaremos como referencia el corte presentado en la Figura de abajo en colo gris—, desde cuatro depósitos diferentes. Al estar las compuertas del filtro cerradas comienza la acumulación de sólidos dentro de la estructura filtro, mientras que los líquidos se escapan a través de las placas perforadas (filtro) para dirigirse hacia la válvula D que se encuentra abierta.
—Cuando las cuatro balanzas indican que se ha llegado a la capacidad máxima de acumulación de los sólidos, se cierran los cuatro ingresos A de la mezcla, y segundos después se cierra la válvula D, o sea la salida de líquidos.

—Una vez estabilizado el flujo, se accionan los dos cilindros neumáticos que en su recorrido abren las compuertas que permiten descargar los sólidos (o barros) a través de la válvula E que se abre para la ocasión.

—A fin de vaciar los filtros en su totalidad, o bien  para efectuar la limpieza de los mismos de la operación anterior, se accionan las duchas B y con las compuertas abiertas las duchas C. Tenemos en éste paso dos posibilidades para la salida de los líquidos de lavado, tanto la abertura E como la D, resolviendo su destino el proceso al cual se le incorpora el filtro, o bien generando una tercer vía accionada luego de las salidas D o E.

Finalizada la operación de lavado con los dos niveles de duchas tenemos el equipo disponible para repetir la secuencia tantas veces resulte necesaria.

Hay determinada relación de cálculo en la selección del diámetro del cilindro neumático, en el peso de las compuertas y su carga, en la capacidad de las balanzas, en los soportes (o patas) de las mismas y en los perfiles puentes, que en el caso de variar algunas de estas pautas se deben verificar todas estas piezas para mantener el equilibrio de las fuerzas actuantes.

Características Técnicas

Volumen Máximo de Trabajo: 45 Litros
Peso Máximo de Trabajo: 50 Kg
Peso del Equipo Sin Carga: ~110 Kg
Material: SS304
Terminación Piezas Estándar: Pintura Epoxi y/o Sanitaria

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) pata facilitar la perspectiva de la tarea a realizar y el objetivo a lograr. En la parte final del libro se incorporaron determinadas vistas en 3D del equipo y detalles de montaje.

Al final del libro se incluyen dos temas:
Consideraciones Generales sobre la atención del equipo y el mantenimiento
y
Requerimientos del Tablero Eléctrico
(o programación preestablecida).

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €22


Paypal
Dólar: u$s23

MercadoPago
Pesos Argentinos: $470

Pagar






Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Filtro 45LT

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Pata Interna - 0204 32
Conjunto – 0000/* 7   Refuerzo Pata Interna - 0205 33
Estructura Filtro - 0100 11   Soporte Pata Interna - 0206 34
Estructura - 0101 12   Nervio Pata Interna - 0207 35
Cuadro Estructural - 0102 13   Abertura D - 0208 36
Tubo Estructural - 0103 14   Forma Abertura D - 0209 37
Pata Estructura - 0104 15   Tapa Puente Articulada - 0300 38
Ángulo Pata Estructura - 0105 16   Tapa Puente - 0301 39
Des. Ángulo Pata Estruc.-0106 17   Tapa - 0302 40
Ref. Pata Estructura - 0107 18   Puente - 0303 41
Divisor - 0108 19   Perfil Puente - 0304 42
Bisagra - 0109 20   Placa Puente - 0305 43
Compuerta - 0110 21   Guía Brazos - 0306 44
Filtro - 0111 22   Tubo Guía - 0307 45
Lateral Filtro - 0112 23   Brazo Inclinado - 0308 46
Des. Lateral Filtro - 0113 24   Brazo - 0309 47
Recipiente – 0200/*  25   Tornillo Articulación - 0310 48
Cuerpo - 0201 29   Tornillo Bisagra Compuerta - 0311 49
Cono - 0202 30   Consideraciones Generales sobre
la at. del equipo y el mantenimiento
50
Desarrollo Cono - 0203 31   Requerimientos del Tablero Eléctrico
(o programación preestablecida)
50

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.
Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.
Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  filtro, filtro gravitacional, filtro gravedad, filtro barros, filtro solido liquido, filtro polvos liquido, lavado filtro, filtro autolavado

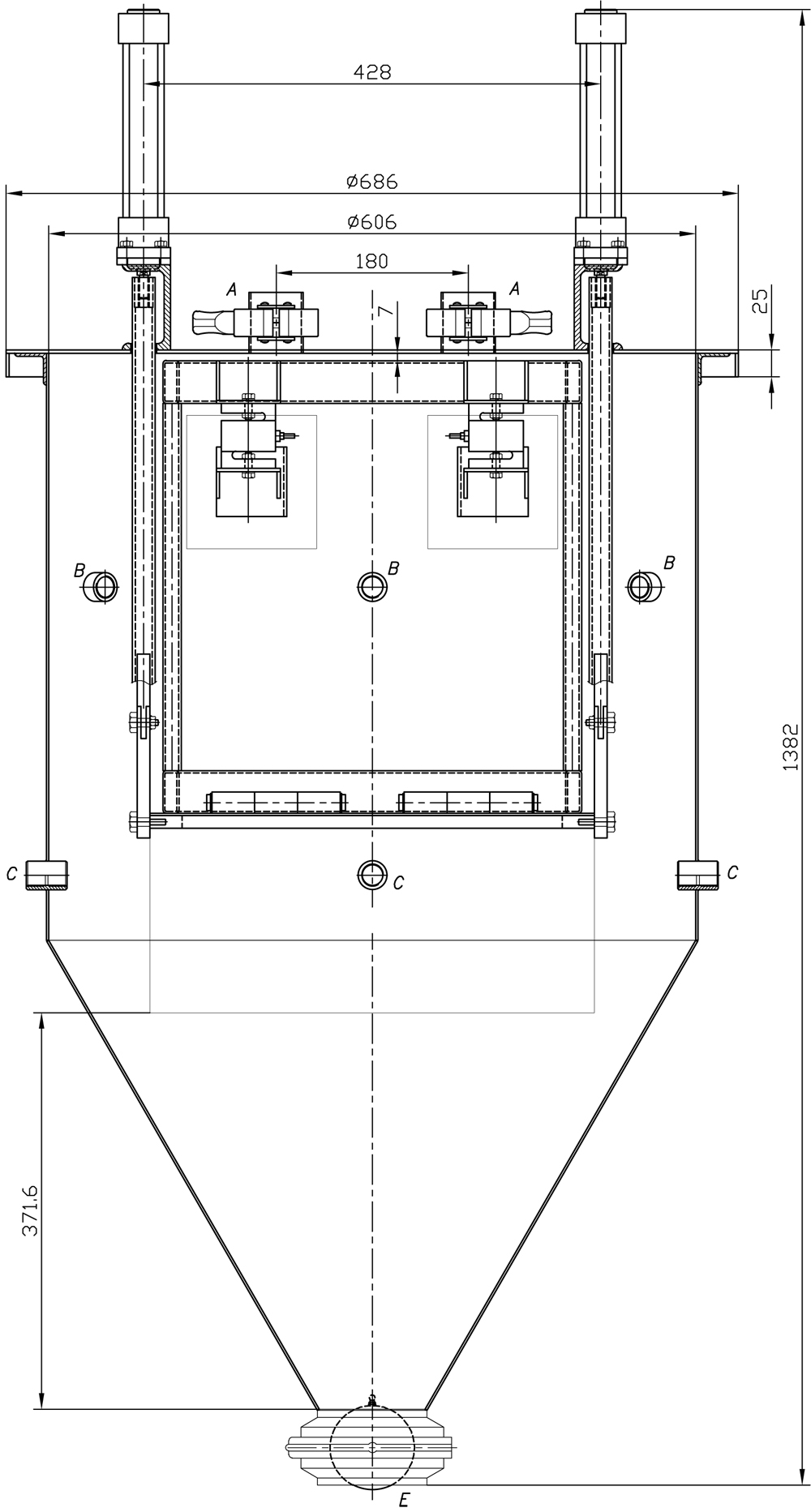

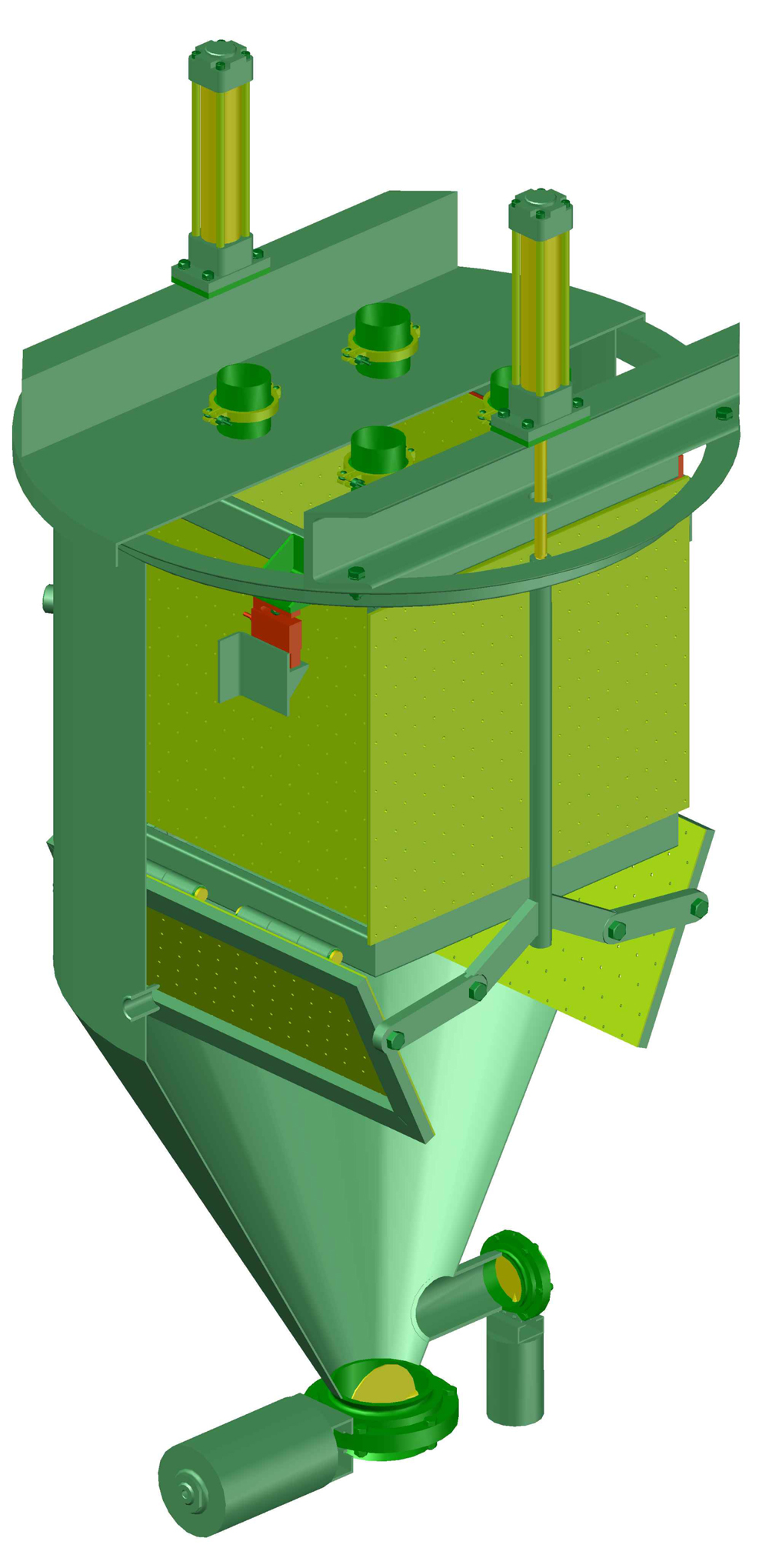

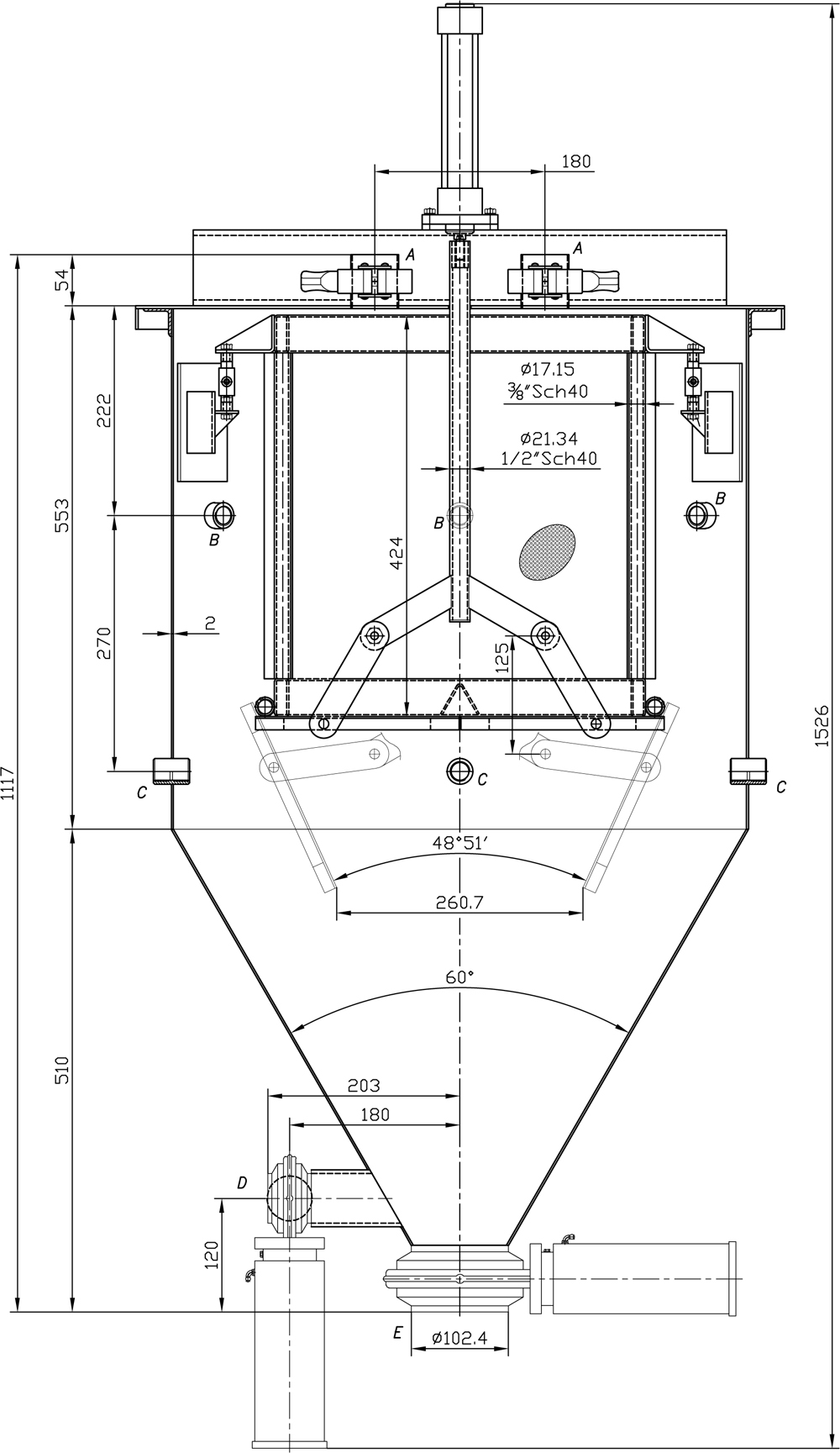

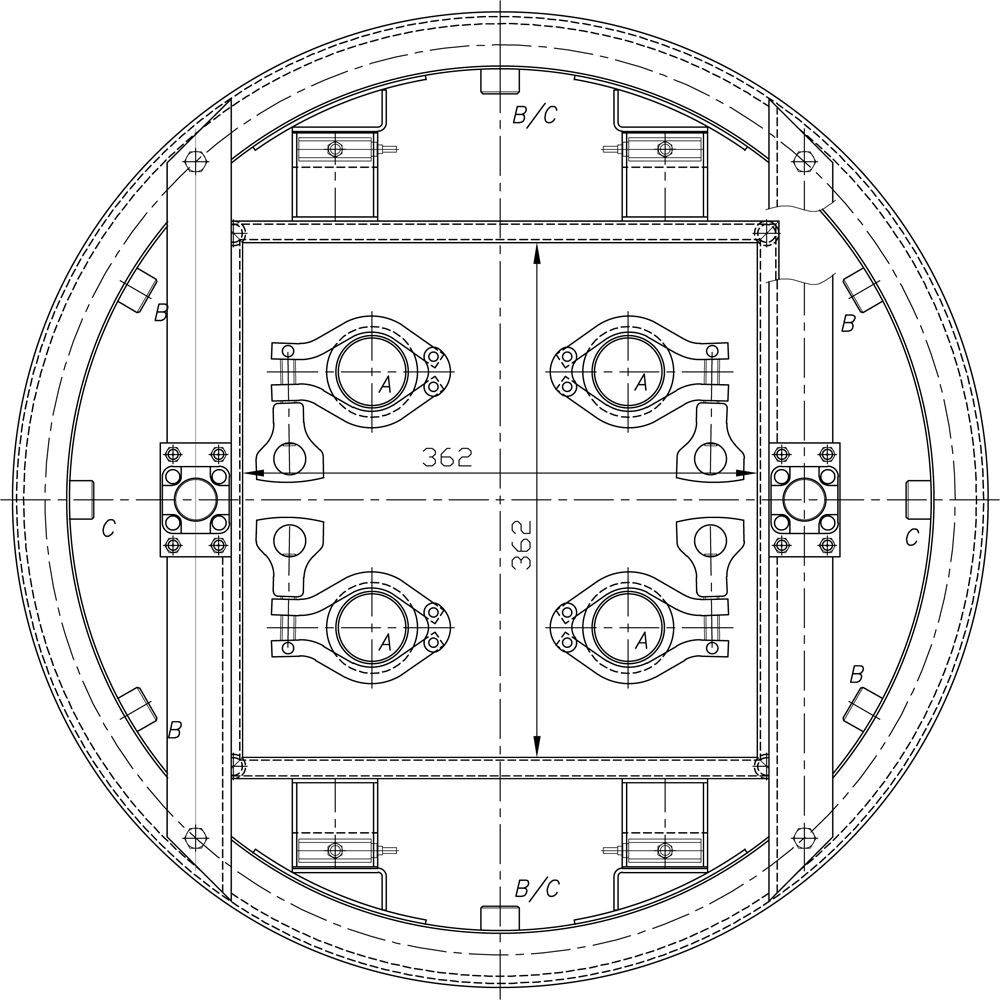

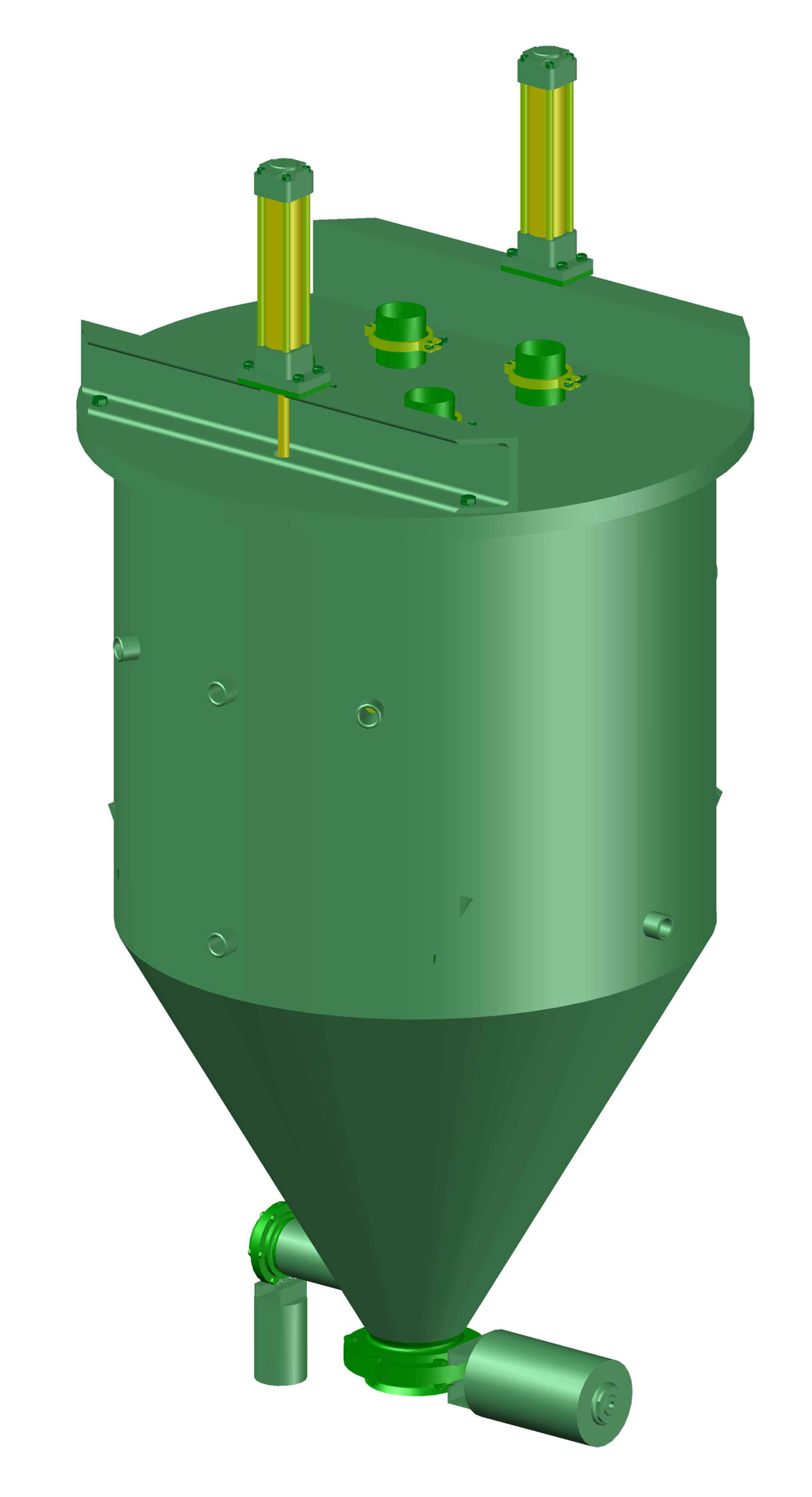

Generalidades del Equipo
(Haciendo click sobre cada uno de los dibujos lo lleva a una ampliación importante del mismo en una nueva ventana)
