Chipeadora
Trituradora de Ramas

Portada del libro

Título:
Chipeadora

Subtítulo:
Trituradora de Ramas
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1905170924028

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - Mayo 2019

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
74 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2019

Contraportada del libro
Sinopsis del libro Chipeadora. Trituradora de Ramas.

La Chipeadora de Ramas trata los residuos de las podas que son procesados como sólidos para el reciclaje y reutilización correcta.
Tritura ramas de hasta 10 centímetros de diámetro, recomendado para triturar cercas del jardín, ramas de árboles, cerca vivas, follajes en general, tallos, restos de vegetales y frutas, que tienen como objetivo ofrecer material para el abono orgánico.
Está equipado con cuatro cuchillas fijas a un volante que descargan sobre cuatro palas propulsoras que dirigen el triturado hacia la salida.
Todos los elementos del proceso son removibles —para su reemplazo y/o mantenimiento— del eje motor con una simple traba de seguridad. La transmisión de potencia está garantizada a través de tres correas en “V”, que permiten aumentar la velocidad del disco y obtener más operatividad a un ritmo más rápido. El cubrepoleas protege al operador y resguarda el buen funcionamiento del equipo.


Características Técnicas
Chipeadora - Trituradora de Ramas
Potencia del Motor: 10 HP (7,5 kW)
Voltaje: 380 V
Velocidad de Giro de Corte: 1850 RPM
Fuerza Media de Corte: 26 Kg
Diámetro del Volante de Corte: 400 mm
Dimensiones de Entrada: 42cm x 31cm – Garganta: 10cm x 10cm
Producción Estimada: 300/500 Kg/h
Peso del Equipo: 260 Kg
Dimensiones: 1,24m / 0,82m / h: 0,89m
Material: Hierro, AISI/SAE 1020/1045

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €34

Paypal
Dólar: u$s36

MercadoPago
Pesos Argentinos: $1980
Pagar

Precio Vigente desde
Septiembre 2019




Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Chipeadora. Trituradora de Ramas.

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Cubierta Superior Base - 0304 40
Conjunto – 0000/* 7   Des. Cubierta Superior Base - 0305 41
Conjunto de Corte - 0100 11   Cierre Inferior - 0306 42
Conjunto Disco Cortador - 0101 12   Entrada - 0307 43
Volante - 0102 13   Tubo Entrada - 0308 44
Material Volante - 0103 14   Refuerzo Entrada - 0309 45
Disco - 0104 15   Brida Entrada - 0310 46
Núcleo - 0105 16   Estructura – 0400/* 47
Cuchilla - 0106 17   Base Estructura - 0401 50
Eje - 0107 18   Podio Estructura - 0402 51
Arandela Eje Polea - 0108 19   Soporte Tensor - 0403  52
Buje Eje - 0109 20   Soporte Tornillo Tensor - 0404 53
Conjunto Estructura Cuerpo - 0200 21   Base Rodamiento - 0405 54
Conjunto Cuerpo - 0201 22   Refuerzo Estructura - 0406 55
Tapa - 0202 23   Soporte Cubrepoleas - 0407 56
Lateral Cubierta - 0203 24   Refuerzo Soporte Cubrepoleas - 0408 57
Cubierta - 0204 25   Cono Entrada - 0500 58
Manija Cubierta - 0205 26   Brida Cono Entrada - 0501 59
Cierre Superior - 0206 27   Placa Frontal Cono Entrada - 0502 60
Posicionador Superior - 0207 28   Placa Posterior Cono Entrada - 0503 61
Posicionador Inclinado - 0208 29   Placa Lateral Cono Entrada - 0504 62
Soporte Bisagra - 0209 30   Cubrepoleas - 0600 63
Eje Bisagra - 0210 31   Cuerpo Cubrepoleas - 0601 64
Refuerzo Lado Cierre - 0211 32   Frente Cubrepoleas - 0602 65
Refuerzo Lado Bisagra - 0212 33   Soporte C Cubrepoleas - 0603 66
Soporte Entrada - 0213 34   Soporte T Cubrepoleas - 0604 67
Nervio Soporte Entrada - 0214 35   Polea Chipeadora - 0700 68
Base - 0300 36   Polea Motor - 0701 69
Lateral Base Ciego - 0301 37   Base Motor - 0702 70
Lateral Base Entrada - 0302 38   Atención del Equipo y Mantenimiento 73
Cubierta Base - 0303 39   Requerimientos del Tablero Eléctrico 73

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  chipeadora, trituradora de ramas, ramas trituradas, trirurado de podas, triturador, podar, triturara

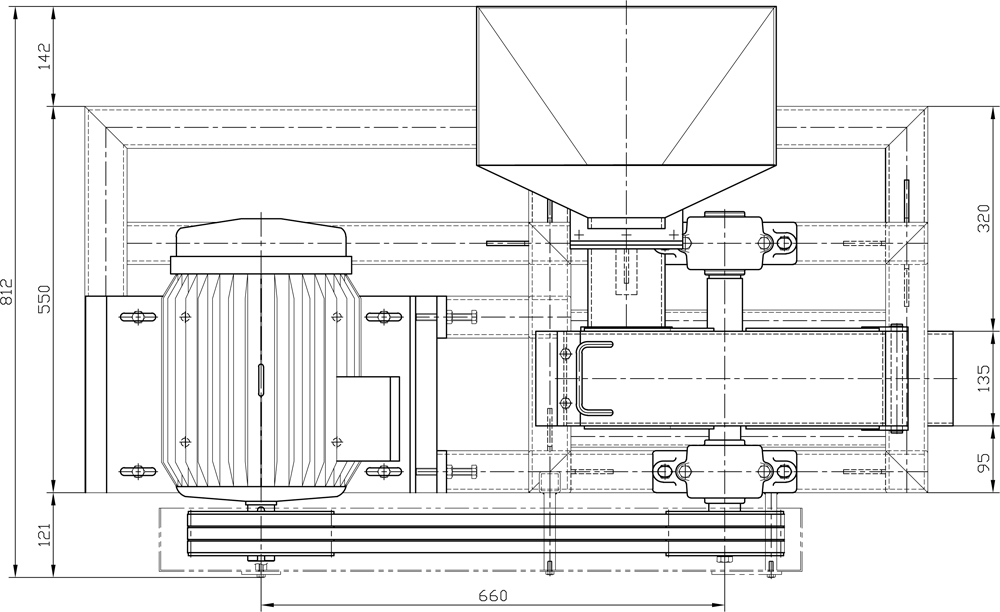

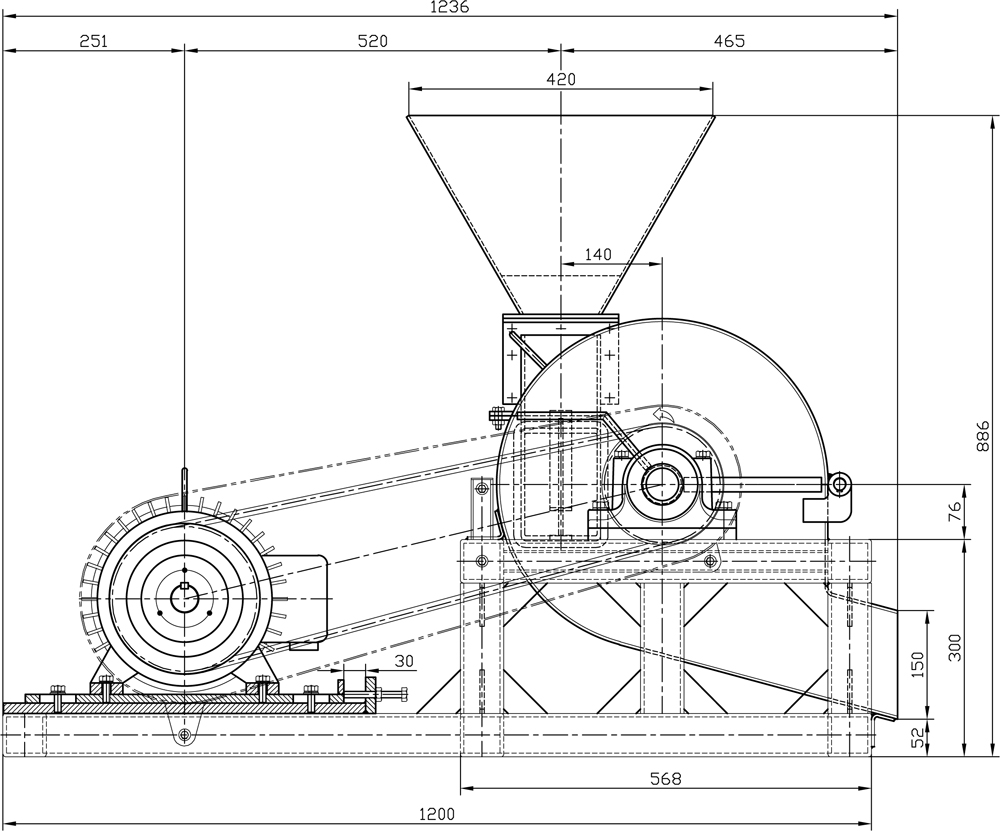

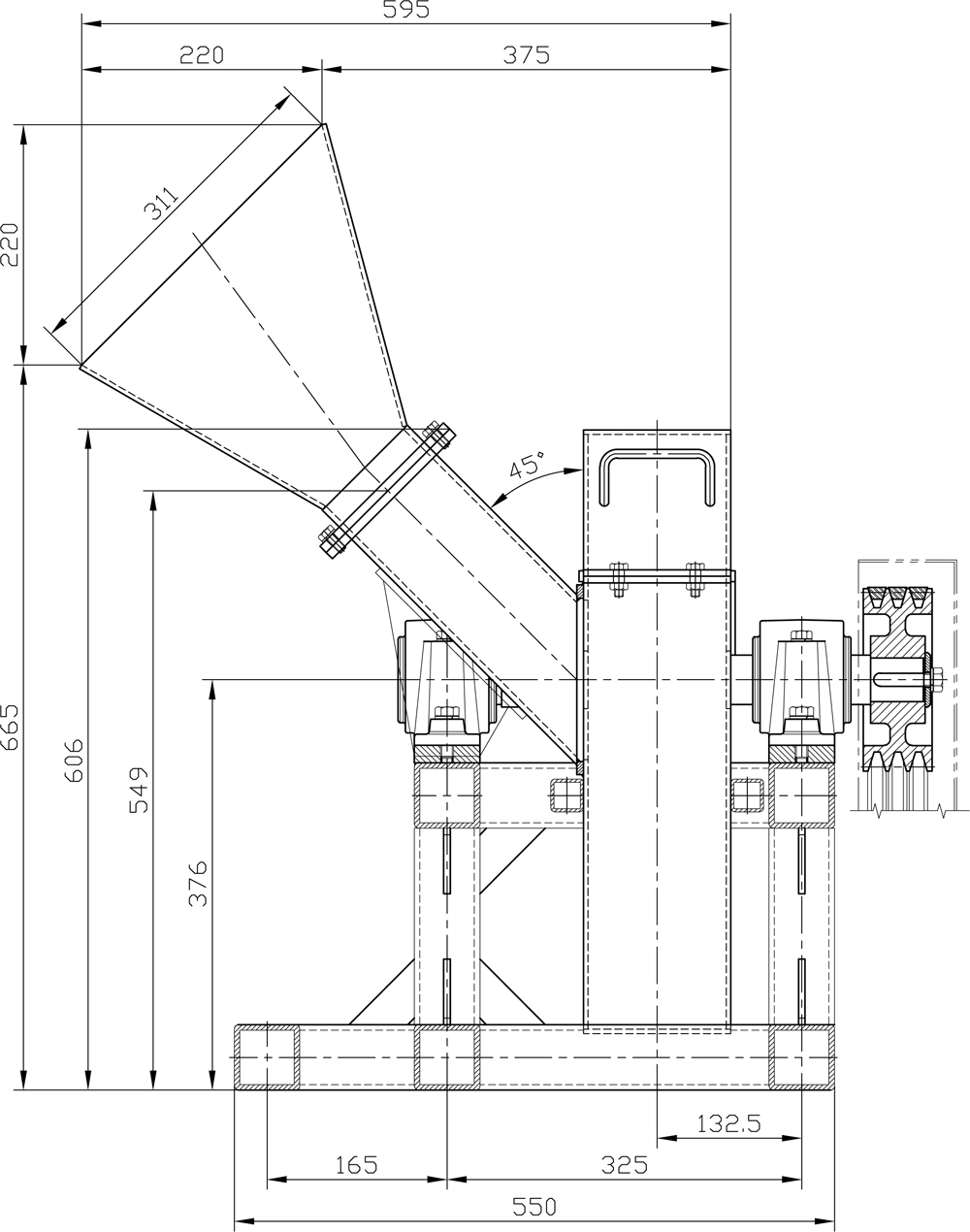

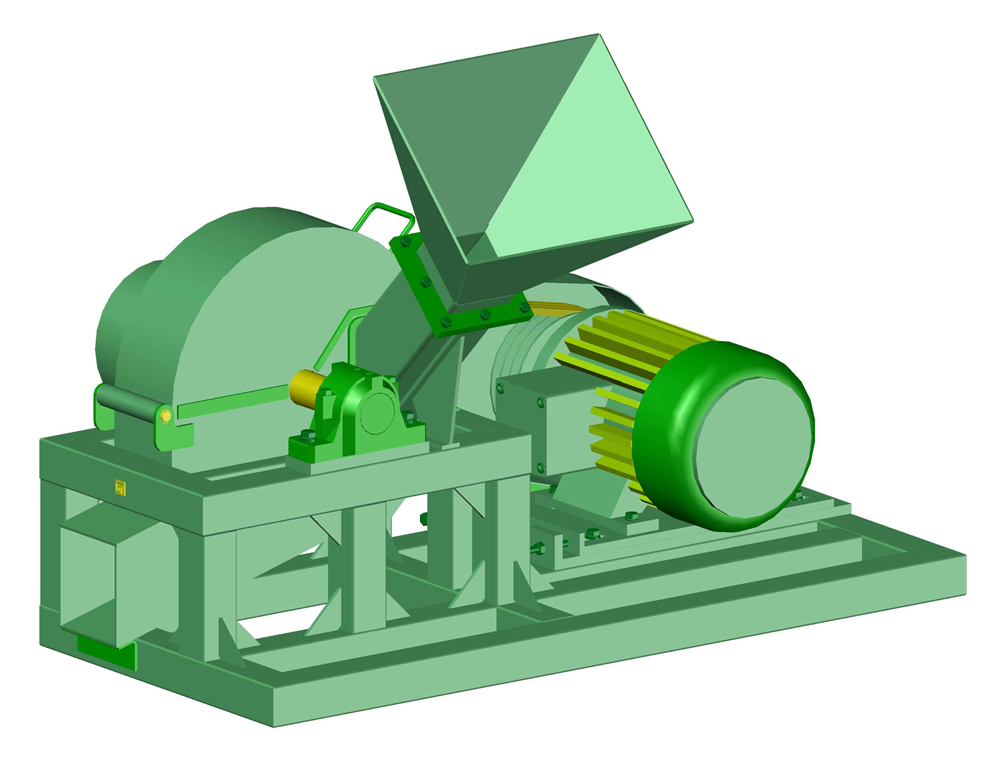

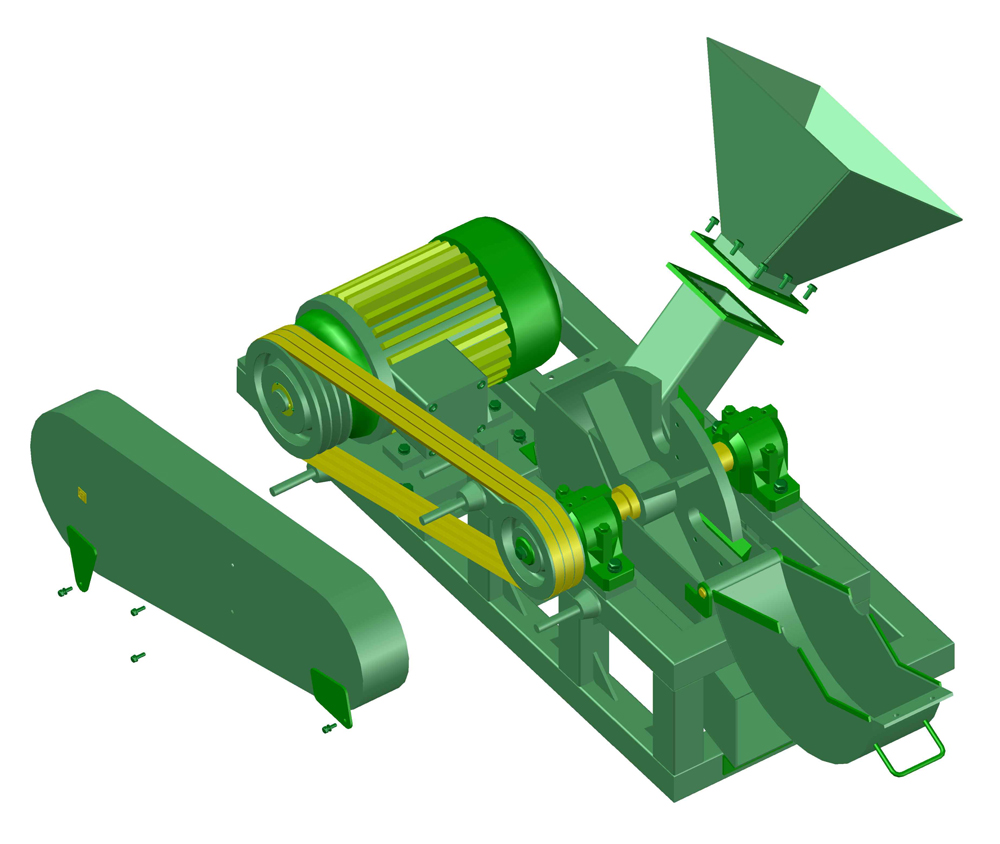

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
