Portada del libro


Título:
Carrusel

Subtítulo:
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad
Intelectual N°: 1804136567142

1° Edición
Editorial Libróptica
Buenos Aires
Argentina
2018

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
40 páginas
(se incluyen tapa y contratapa)

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2018

Contraportada del libro



Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Sinopsis del libro Carrusel

Este equipo Carrusel se destaca por generar seis puestos de trabajo diferentes en un mínimo espacio. La utilidad de este tipo de dispositivo es múltiple en procesos de producción continua, así como en series estacionales o periódicas.

En toda línea de producción se determinan puestos de trabajo clasificados por su operación o bien por el aporte de piezas componentes. Un ejemplo de ello es el envasado manual de frutos y frutas, como de alimentos clasificados, asi como la producción de termotanques, pintado de piezas, lavado de equipos de renta, control de calidad seriado, carga de fluidos en reservas como aire acondicionado, y más.

La velocidad de rotación de diseño es muy baja —15 RPM— e intermitente de acuerdo al trabajo de mayor tiempo en determinada estación, que si bien puede aumentarse desde el reductor, no se recomienda por razones de seguridad ante accidentes y/o caída de los elementos en proceso.

Cada estación soporta hasta 100 kilogramos de carga, permitiendo el diseño la carga total de 600 kilogramos distribuida entre todas las estaciones.

Características Técnicas

Velocidad de Giro: 15RPM
Potencia de Giro: 2HP (1.5Kw)
Carga por Estación: 100Kg
Carga Total: 600Kg Distribuidos
Material: Hierro
Peso del equipo sin carga: ~860Kg

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Cabe señalar que en ciertos planos de piezas o subconjuntos complejos, se han incluído vistas en tres dimensiones (3D) pata facilitar la perspectiva de la tarea a realizar y el objetivo a lograr. En la parte final del libro se incorporaron determinadas vistas en 3D del equipo y detalles de montaje.

Al final del libro se incluyen dos temas:
Consideraciones Generales sobre la atención del
equipo y mantenimiento
y
Requerimientos del Tablero Eléctrico.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €20


Paypal
Dólar: u$s21

MercadoPago
Pesos Argentinos: $420
Pagar

QRMercadoPago






Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Carrusel

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Refuerzo Asiento Puesto - 0112 25
Conjunto – 0000/* 7   Soporte Horizontal Puesto - 0113 26
Conjunto Puestos – 0100/* 11   Piñón Cadena - 0200 27
Aro Cadena - 0101 14   Arandela Eje Reductor - 0201 28
Columna Giratoria - 0102 15   Eje Reductor - 0202 29
Material Columna Giratoria - 0103 16   Base de Reductor - 0203 30
Parte 1 – Material Columna Giratoria - 0104 17   Conjunto Columna - 0300 31
Parte 2 – Material Columna Giratoria - 0105 18   Columna - 0301 32
Parte 3 – Material Columna Giratoria - 0106 19   Base Columna - 0302 33
Brazo - 0107 20   Refuerzo Columna - 0303 34
Refuerzo Aro Cadena - 0108 21   Guía Tensora - 0304  35
Puesto - 0109 22   Tapa Columna - 0400 36
Asiento Puesto - 0110 23   Consideraciones Generales sobre la atención del equipo y el mantenimiento 37
Desarrollo Asiento Puesto - 0111  24   Requerimientos del Tablero Eléctrico 37

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.
Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.
Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  carrusel, calesita, puestos de trabajo, espacios minimos, espacio chico, tiovivo

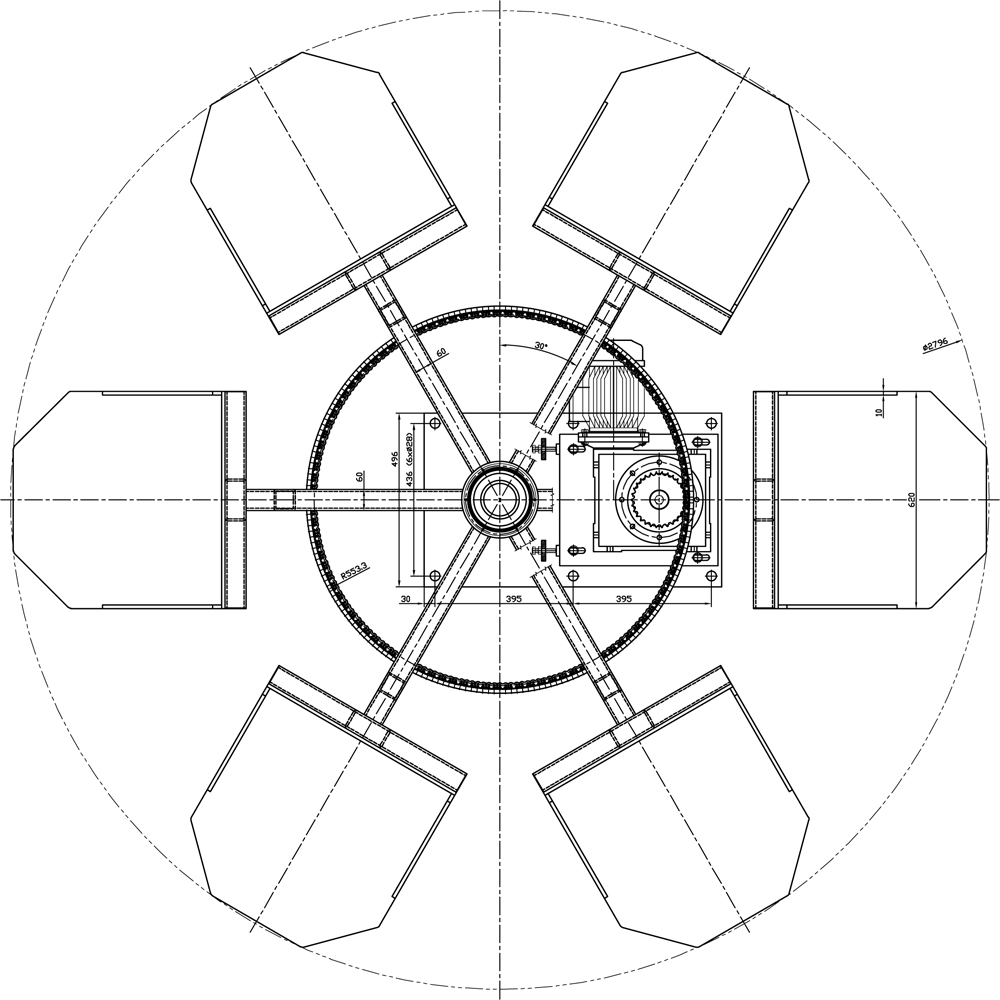

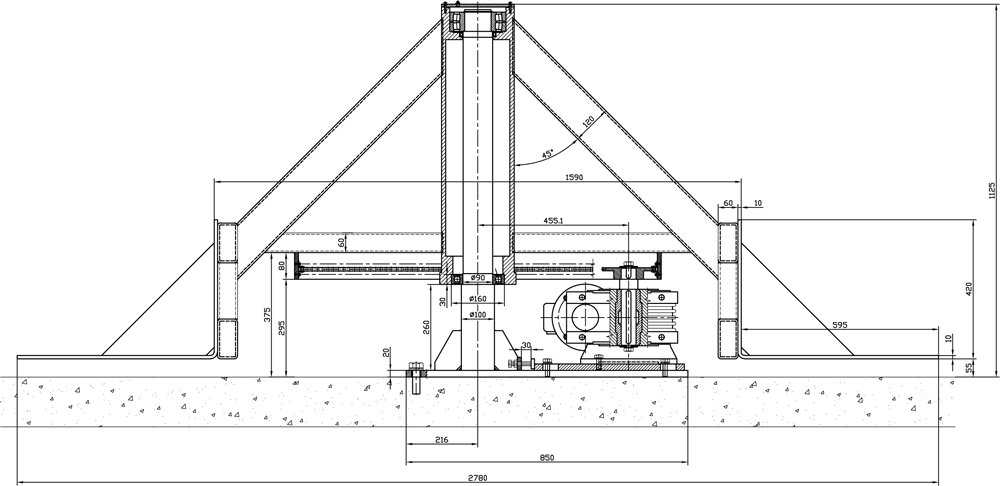

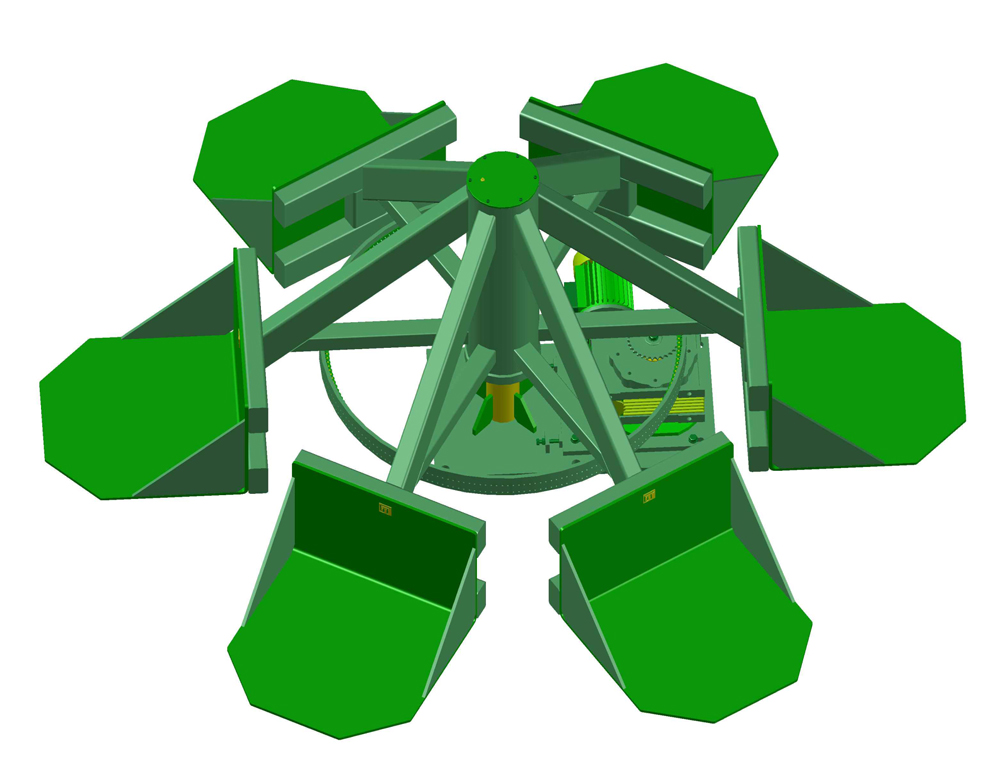

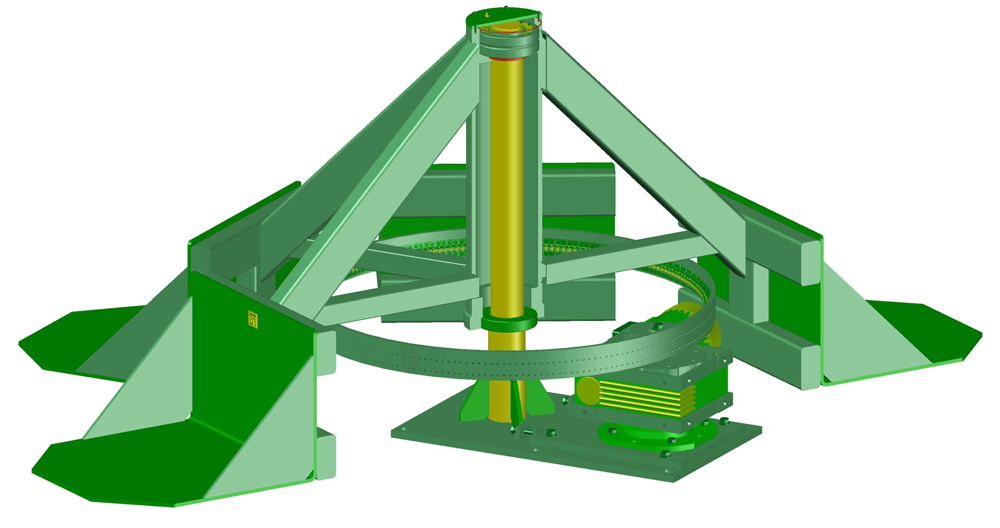

Generalidades del Equipo
(Haciendo click sobre cada uno de los dibujos lo lleva a una ampliación importante del mismo en una nueva ventana)
