Briqueteadora
Prensa Rotativa para Briquetas

Portada del libro

Título:
Briqueteadora

Subtítulo:
Prensa Rotativa para Briquetas.
Planos completos para fabricar el equipo

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1807057646132

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2018

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
85 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2018

Contraportada del libro
Sinopsis del libro Briqueteadora. Prensa Rotativa para Briquetas.

La prensa rotativa —o briqueteadora— es un equipo que genera alta presión para prensar briquetas con forma definida, y se utiliza principalmente con material vegetal, carbón, coque, antracita y varios tipos de minerales o polvo de mineral. Este tipo de prensa para briquetas tiene dos rodillos grandes en una posición fija sobre sus rodamientos, que aglutina los insumos haciendo briquetas más fuertes y con mayor densidad que no se rompen fácilmente, resultando fácil de encender, no produce olor ni chispas y con mayor duración de combustión.

La materia prima para producir briquetas de carbón puede provenir de pequeños residuos de carbón roto en el almacenamiento, que se rompe durante el transporte, o sobrantes después de ciertos procesados. Con esta máquina, el carbón y el polvo de carbón, se transforma en briquetas para ser reciclado como combustible, ya sea para el uso en barbacoa, estufas, calderas, salamandras y otros destinos.

Las briquetas o bloque sólido combustible son bio-combustibles para generar calor, siendo un producto 100 % ecológico y renovable, catalogado como bio-energía sólida, que sustituye a la leña con muchas ventajas.

La briqueta puede estar fabricada con diversos materiales compactados. La materia prima puede ser biomasa forestal, biomasa residual industrial, biomasa residual urbana, carbón vegetal o simplemente una mezcla de todas ellas. Pueden también conformarse con triturados de cascarilla de arroz, bagazo de caña de azúcar, residuos de pulpa de papel, papel, cáscara de coco, residuos de algodón, cartón, carbón, etc. y se aglomeran con agua, aunque en algunos casos con otros residuos orgánicos.

Este equipo produce briquetas cuadradas de 50x50 milímetros, con un espesor de 24 milímetros, redondeadas en todas sus aristas con un radio de 12.5 milímetros. Estos valores son teóricos e ideales, por ende resultan aproximados.

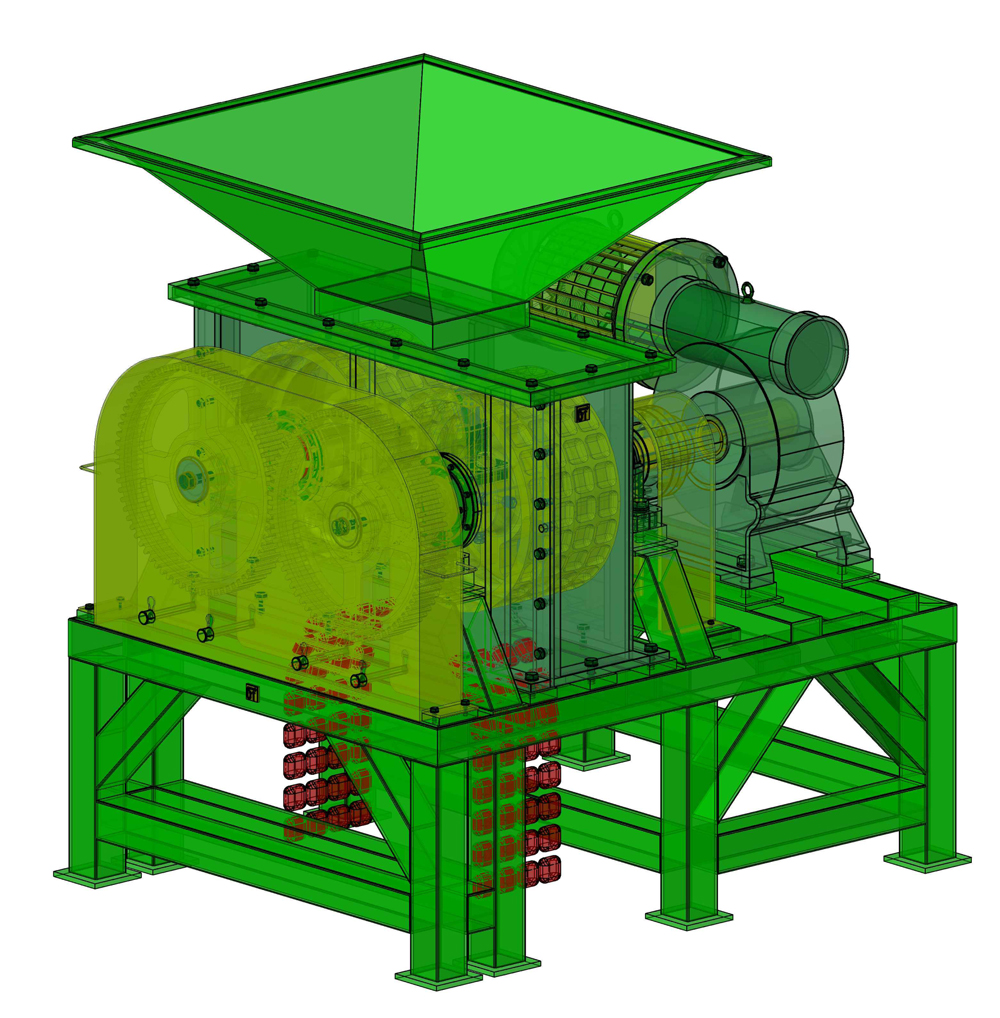

La salida de las briquetas es abierta en la parte inferior del equipo, desviadas hacia dos bocas para disminuir la distancia de caída, y así no dañar la briqueta recién prensada, permitiendo el espacio entre las patas de la estructura recoger las mismas ya sea dentro de un recipiente con ruedas o bien con una cinta transportadora.


Características Técnicas
Velocidad de Rotación: 23.3 RPM
Potencia de Giro: 10 HP (7.5 kW)
Materiales: Ho (SAE 1010/1035)
Acero al Carbono SAE 1040 y SAE 1045
Terminación Exterior: Pintado
Peso Aprox. del Equipo s/Carga: 1270 Kg
Producción Estimada:
~5520 Briquetas/Hora
Consumo Aprox.: ~220 Kilos/Hora Carbón

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €35

Paypal
Dólar: u$s36

MercadoPago
Pesos Argentinos: $900
Pagar

Precio Vigente desde Julio 2018












































Catálogo de Libros Técnicos - Resumen y precio de cada libro

*
Descarga Gratuita

Indice del libro Briqueteadora. Prensa Rotativa para Briquetas

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 6   Cuadro - 0502 51
Conjunto – 0000/* 8   Base Protector Engranajes - 0503 52
Rodillo Prensa - 0100 15   Soporte Rodamientos - 0504 53
Material Rodillo Prensa - 0101 16   Estructura Rodamientos - 0505 54
Material 1 Rodillo Prensa - 0102 17   Base Rodamiento - 0506 55
Material 2 Rodillo Prensa - 0103 18   Base Cuerpo Larga - 0507 56
Material 3 Rodillo Prensa - 0104 19   Base Cuerpo Corta - 0508 57
Engranaje – 0200 20   Base Cubre Acople - 0509 58
Material Engranaje - 0201 21   Soporte Reductor - 0510 59
Material 1 Engranaje - 0202 22   Base Reductor - 0511 60
Material 2 Engranaje - 0203 23   Puente Reductor - 0512 61
Material 3 Engranaje - 0204 24   Apoyo - 0513  62
Eje Motor - 0300 25   Chapa Apoyo - 0514 63
Eje Arrastre - 0301 26   Refuerzo Apoyo - 0515 64
Eje Reductor - 0302 27   Entrada - 0600 65
Arandela Engranaje - 0303 28   Chapa Entrada - 0601 66
Arandela Reductor - 0304 29   Lateral A - 0602 67
Mecanizado Acople - 0305 30   Desarrollo Lateral A - 0603 68
Buje Retén - 0306 31   Lateral B 69
Alojamiento Retén - 0307 32   Desarrollo Lateral B - 0605 70
Tapa Retén - 0308 33   Protector - 0700 71
Conjunto Cuerpo - 0400 34   Placa Ejes Protector - 0701 72
Cuerpo Fijo - 0401 35   Placa Ciega Protector - 0702 73
Frontal Cuerpo Fijo - 0402 36   Manija Protector - 0703 74
Lateral Cuerpo Fijo - 0403 37   Patas Protector - 0704 75
Material Brida - 0404 38   Separador Protector - 0705 76
Perno Guía - 0405 39   Cubre Acople - 0800 77
Refuerzo Cuerpo - 0406 40   Lateral Cubre Acople - 0801 78
Tapa Lateral Cuerpo - 0407 41   Desarrollo Lateral Cubre Acople - 0802 79
Placa Tapa Lateral - 0408 42   Refuerzo Cubre Acople - 0803 80
Orientador - 0409 43   Fotos varias 3D vistas 81
Lateral Orientador - 0410 44   Fotos 3D montaje (explosión) 82
Cobertura Orientador - 0411 45   Consideraciones Generales sobre la
atención del equipo y el mantenimiento
84
Estructura Mesa – 0500/*  46   Requerimientos del Tablero Eléctrico 84
Estructura Básica - 0501 50

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  briquetas, carbon, fabricar briquetas, asado, barbacoa, polvo carbon, residuos carbon

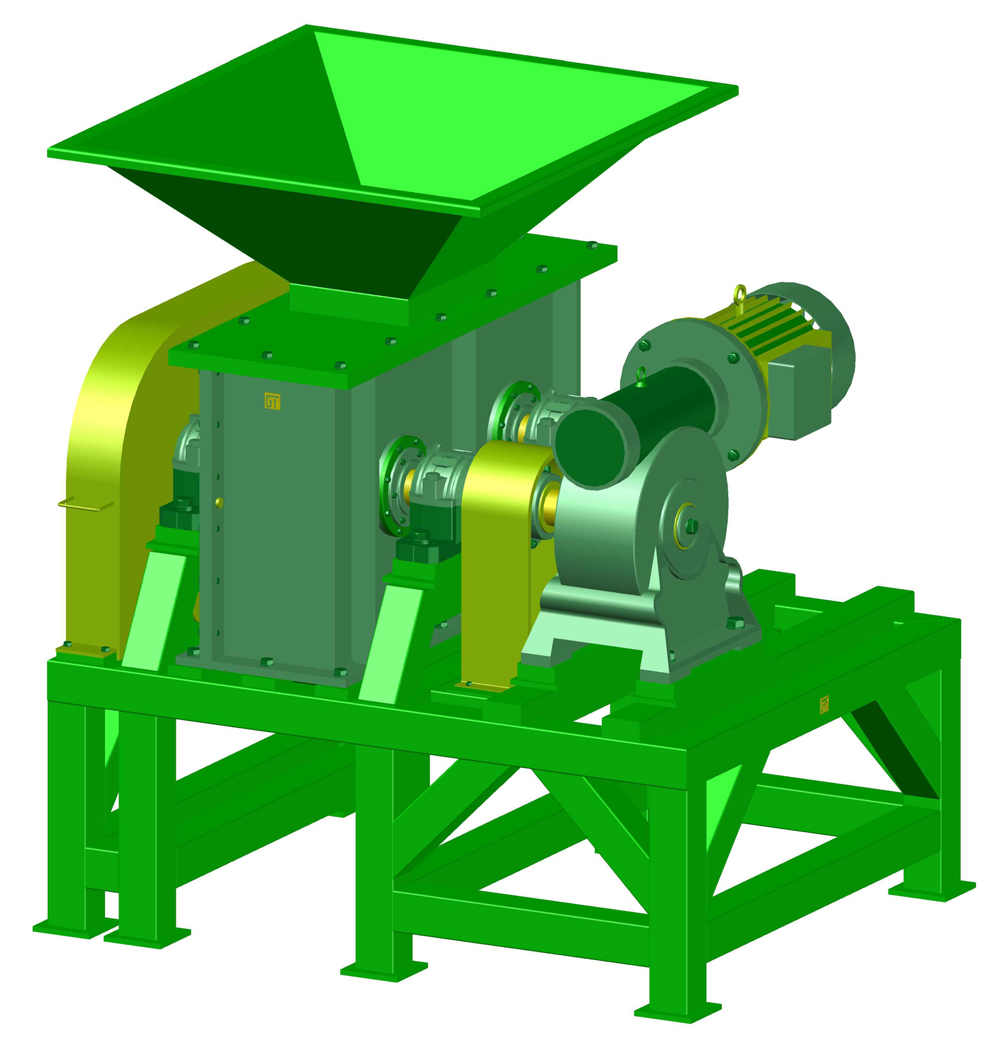

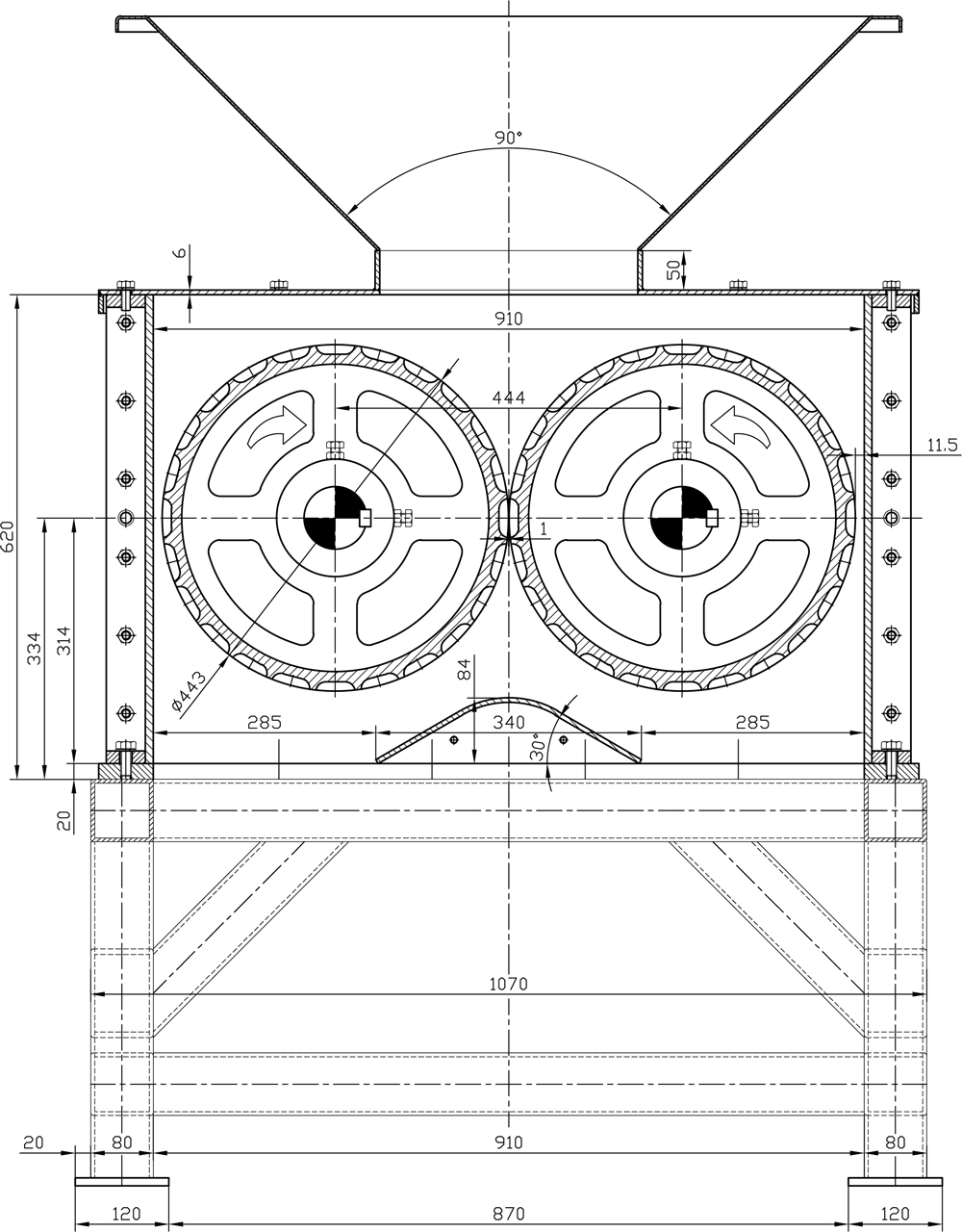

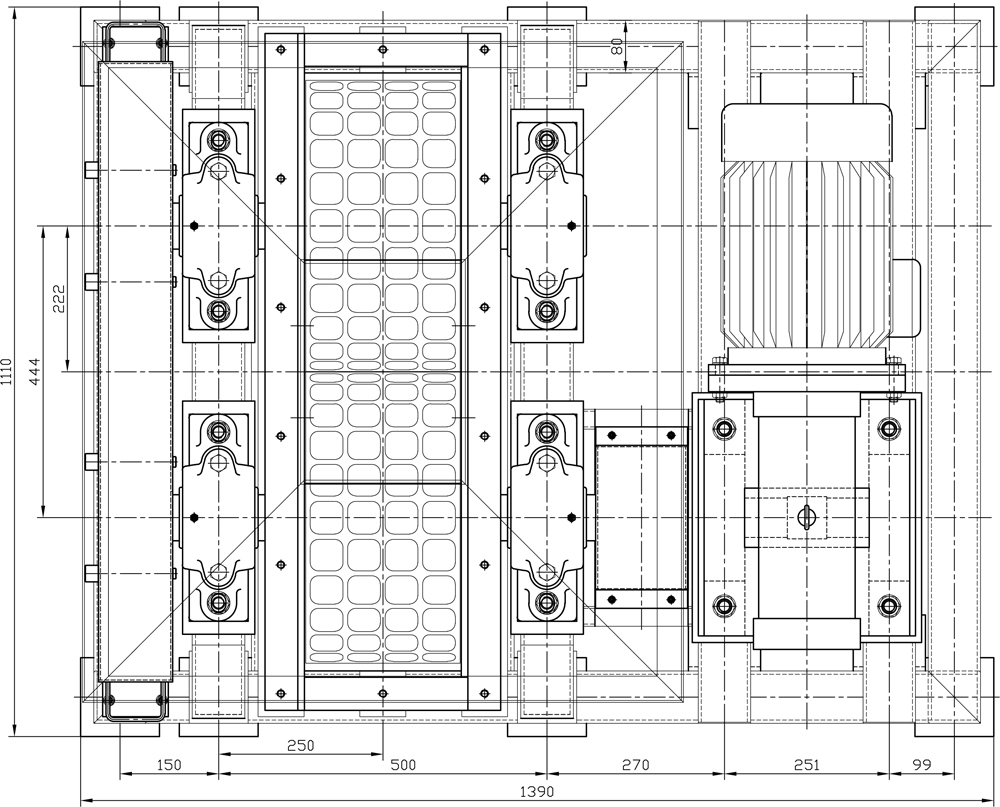

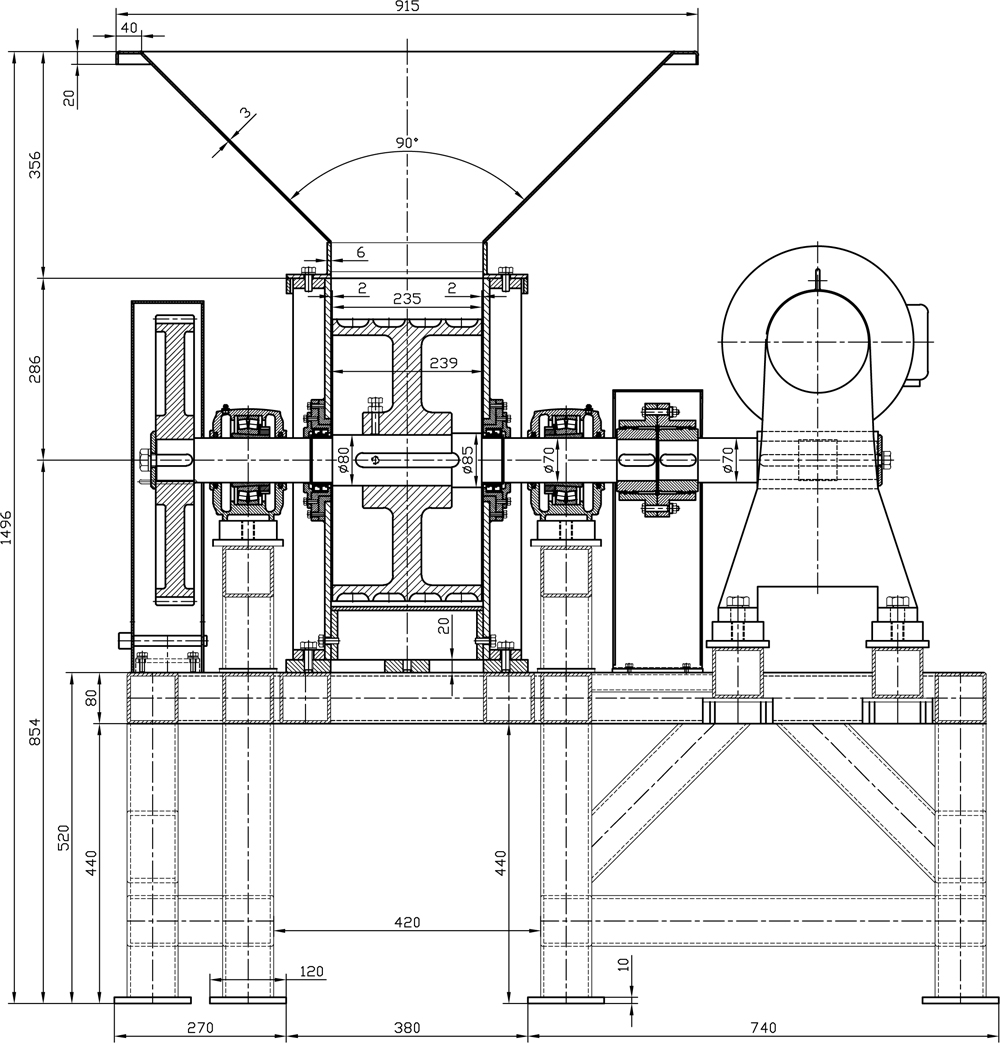

Generalidades del Equipo
(Haciendo click sobre todos los dibujos lo lleva a una ampliación del mismo en una nueva ventana)
