Batidor de Tambor Industrial

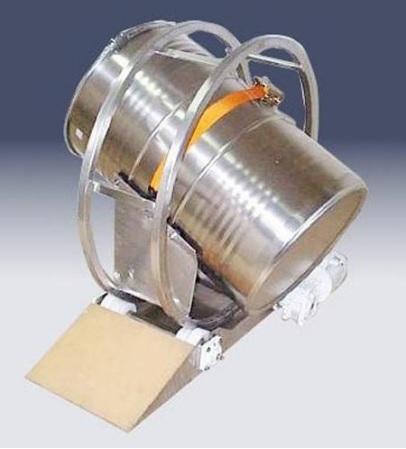

Portada del libro

Título: Batidor de Tambor Industrial

Subtítulo: Planos completos para la fabricación del equipo.

Autor: Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 1511305896230

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - 2016

Catalogado: Libro técnico - Libro de Planos

Idioma: Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 44 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2016

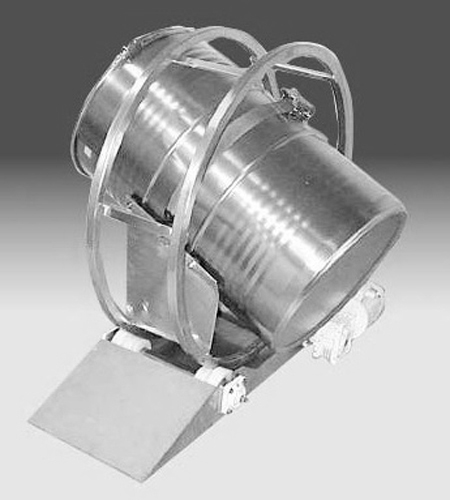

Contraportada del libro
Sinopsis del libro Batidor de Tambor Industrial

Este batidor mezcla dos o más componentes envasados en tambores de 200 litros, cerrados o con tapa desmontable por suncho.

También se utiliza para la limpieza de tambores.

Este equipo opera con el recipiente montado sobre un soporte inclinado formando un ángulo con el plano de la base, lo que permite que al girar el recipiente se genere un flujo de cascada en su interior, el cual va mezclando en forma progresiva todos los componentes de la carga.

El equipo es sencillo y con muy bajo mantenimiento.

Se utiliza en diferentes industrias:

-farmacéutica -cosmética
-alimenticia -química
-pinturas -desinfectantes
-adhesivos -plásticos

Para otras industrias no contempladas en la lista, consultar a través de "Contacto".
Al final de la página descubrirá dibujos generales acotados del equipo

Características técnicas del equipo:

Velocidad de giro del tambor: 14 RPM

Potencia: 0.5 HP (0.37 kW)

Altura del tambor: ~875 mm

Diámetro del tambor:
~565 mm

Material del equipo: SS304

Carga máxima: 280 Kg

Peso del equipo completo (base + rotador): 118 Kg

Dimensiones generales:
Frente: 1616 mm
Profundidad máxima sin tambor: 704 mm
Altura máxima: 1221 mm

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Euro: €15

Dólar: u$s16

MercadoPago
Pesos Argenitnos: $245
Pagar

Indice del libro

Batidor de Tambor Industrial

Título y N° de Plano
Pg.

Título y N° de Plano
Pg.
Prólogo 5   Disco Soporte - 0214 26
Conjunto General - 0000 6   Eje de Arrastre - 0300 27
Conjunto Base - 0100 8   Eje Motor - 0301 28
Base - 0200 11   Rueda de Arrastre - 0302 29
Cuerpo - 0201 13   Conjunto Rueda Motora - 0303 30
Desarrollo de Cuerpo - 0202 14   Rueda Motora - 0304 31
Forma Lado 30º - 0203 15   Conjunto Rotador - 0400 32
Desarrollo Forma Lado 30º - 0204 16   Aro - 0401 34
Forma Media - 0205 17   Refuerzo - 0402 35
Desarrollo Forma Media - 0206 18   Tope - 0403 36
Forma Lado 90º - 0207 19   Material Tope - 0404 37
Desarrollo Forma Lado 90º - 0208 20   Soporte Tambor - 0405 38
Tapa Posterior - 0209 21   Desarrollo Soporte Tambor – 0406 39
Desarrollo Tapa Posterior - 0210 22   Refuerzo Soporte - 0407  40
Placa Superior - 0211 23   Soporte de Correa- 0408 41
Soporte Motoreductor - 0212 24   Inserto de Goma - 0409 42
Soporte Rodamiento - 0213 25   Corolario 43

Sobre el Autor: Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano. Ha editado más de 10 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  batidor, batidor de tambor, mezclador de tambor, batidor inclinado, mezclador, mezclador inclinado



Generalidades del Equipo
(Haciendo click sobre el dibujo lo lleva a una ampliación del mismo
en una ventana nueva)

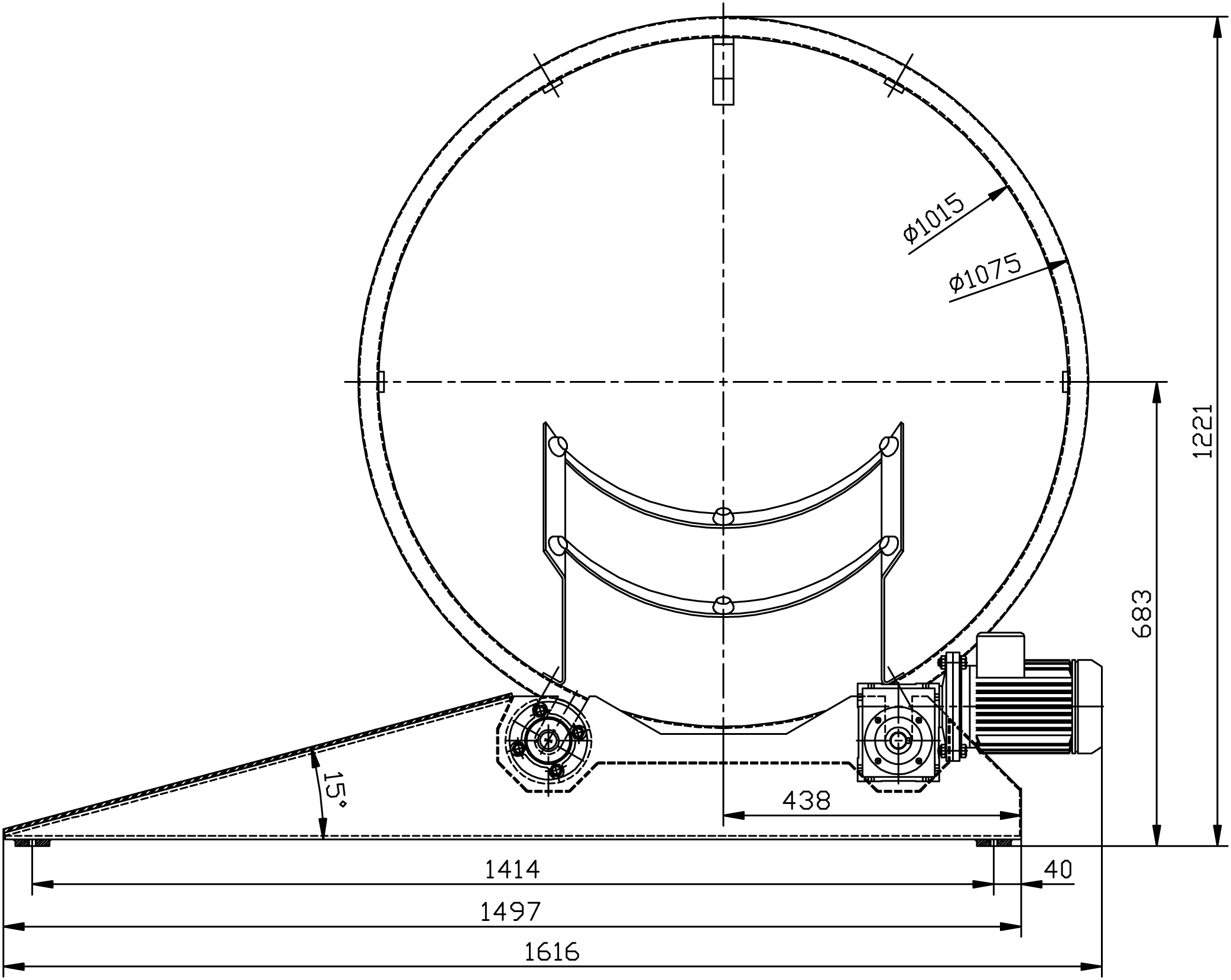

Vista Frontal del Equipo Batidor

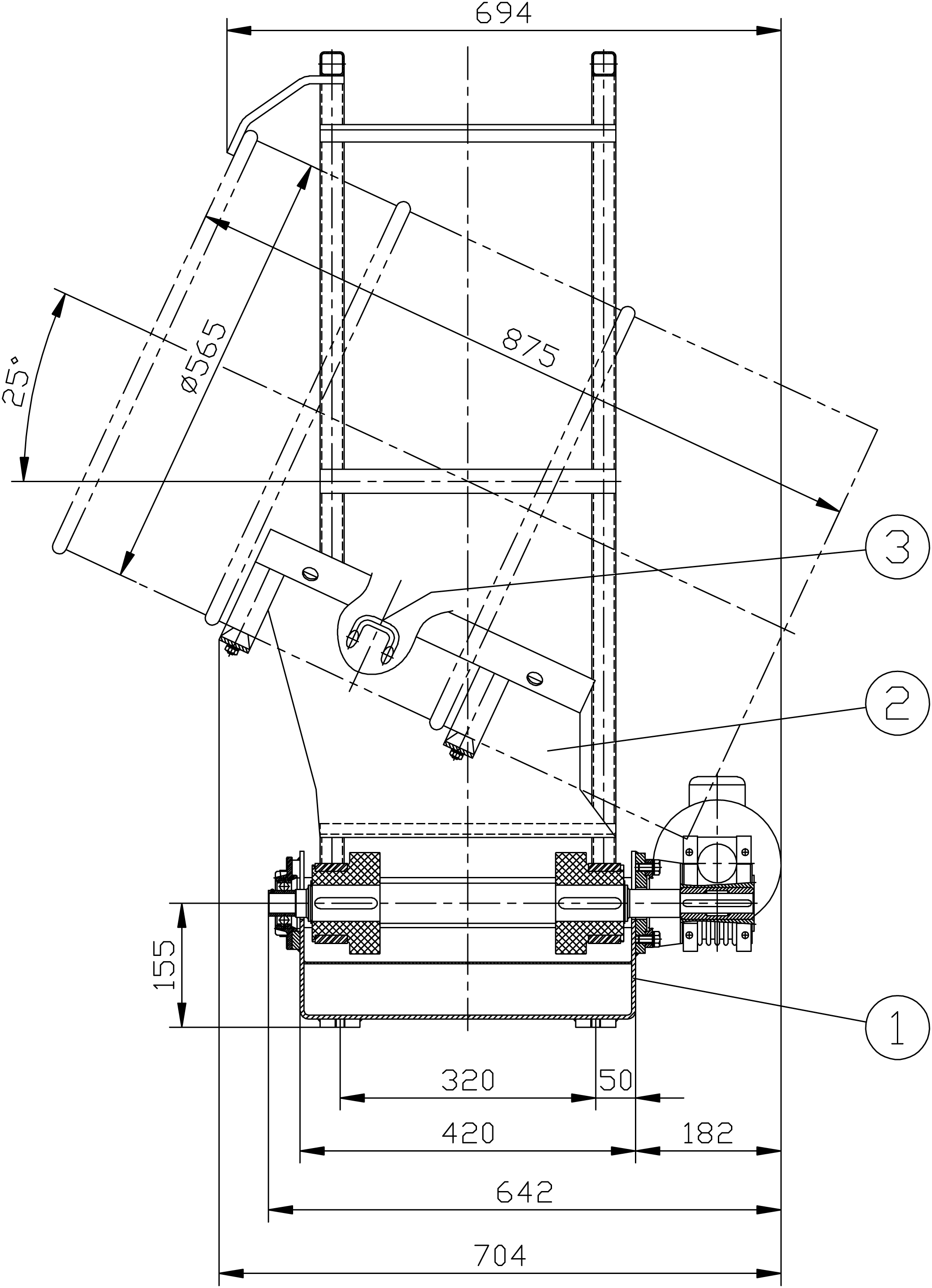

Vista/Corte Lateral del Equipo Batidor

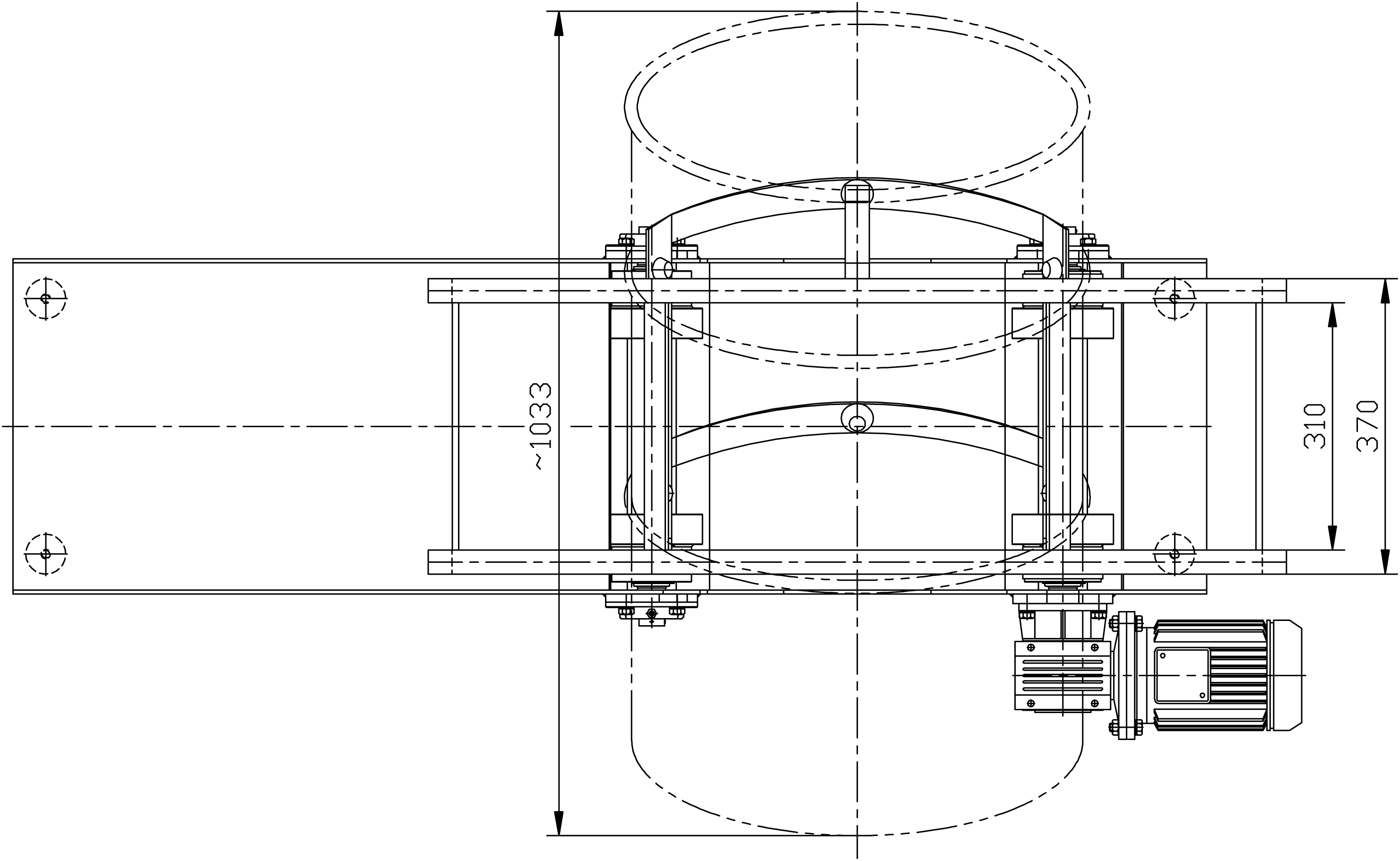

Vista Superior del Equipo Batidor
