Anexo RompeGrumos

Portada del libro

Título:
Anexo RompeGrumos

Subtítulo:
Planos completos para fabricar una tolva y un silo.

Autor:
Ing. Teodoro Kresisch

Registro de la Propiedad Intelectual N°: 2102026803585

1° Edición - Editorial Libróptica - Buenos Aires - Argentina - Febrero 2021

Catalogado:
Libro técnico
Libro de Planos

Idioma:
Español

Tamaño:
(A4)
210x297 mm

Cantidad de Páginas:
47 páginas
se incluye tapa y contratapa

Color Interior:
Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición
2021

Contraportada del libro

Descargue esta página usando este QR
Sinopsis del libro Anexo RompeGrumos

La idea de este anexo es presentar dos modalidades de utilización del equipo RompeGrumos.
A la salida de la tolva o del silo se encuentra el equipo, permitiendo de esta manera volcar y acumular los materiales a romper, agilizando la operación minimizando tiempos productivos, así como brindar seguridad en la manipulación de estos trituradores que sin periféricos son de alta peligrosidad.

Se desarrollan dos modelos, una tolva y un silo, una piramidal y otro cilíndrico cónico. La forma piramidal se utiliza cuando los grumos a romper presentan formas variadas y sin ninguna similitud, como restos de chocolate seco y aglutinados de
polvos, mientras que los cilíndricos se prefieren para granulometrías apelmazadas, o bien granos partidos unidos por la humedad.

En general la carga de los recipientes se realiza con cintas transportadoras o cangilones, ubicando en la descarga –luego del RompeGrumos– tonillos sin fin o chimangos. El espacio entre el RompeGrumos y el piso puede determinarse según la necesidad modificando la longitud de las patas, estando diseñadas para permitir dicha variación.

Características Técnicas de
los Recipientes

Tolva Piramidal

Silo Cilíndrico Cónico

Capacidad: 2640 Litros

Peso sin carga: 420 Kg

Material: SS304

Capacidad: 10130 Litros

Peso sin carga: 1225 Kg

Material: SS304


Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar los recipientes. En el plano de conjunto se detallan las partes, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado y soldadura de las piezas antes de mecanizarlas,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas para adaptarlas al equipo.
La definición (o lectura) de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €41

Paypal
Dólar: u$s43

MercadoPago
Pesos Argentinos:
$4200

Precio Vigente desde
Febrero 2021






Catálogo de Libros Técnicos
Resumen y precio de cada libro
Haciendo click en la portada descarga gratis el catálogo.

OO descargue el Catálogo usando este QR

Indice del libro Anexo RompeGrumos

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Desarrollo Transición - 0402 29
Tolva Piramidal     Brida Redonda - 0403 30
Conjunto - 0000 8   Material Brida - 0404 31
Batea Piramidal – 0100/* 9   Cuello - 0405 32
Lateral Recipiente - 0101 12   Silo - 0500 33
Brida - 0102 13   Recipiente – 0501 34
Refuerzo Superior - 0103 14   Cuerpo Cilindro - 0502 35
Refuerzo Cono Superior - 0104 15   Cono - 0503 36
Refuerzo Cono Medio  - 0105 16   Desarrollo Cono - 0504 37
Refuerzo Cono Inferior - 0106 17   Refuerzo Superior - 0505  38
Pata - 0200 18   Pata - 0506 39
Tubo Pata - 0201 19   Tubo Pata - 0507 40
Refuerzo Superior Pata - 0202 20   Base Pata - 0508 41
Base Pata - 0203  21   Tapa Tubo Pata - 0509  42
Refuerzo Inferior Pata - 0204 22   Refuerzo Vertical Pata - 0510 43
Silo Cilíndrico Cónico     Refuerzo Cono Pata - 0511 44
Silo Redondo – 0300/* 24   Refuerzo Pata - 0512  45
Transición Bridada - 0400 27   Desarrollo Forma - 0513 46
Transición - 0401 28

Sobre el Autor

Ing. Teodoro Kresisch
Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute.

Titular de una Patente de Invención en Argentina con Título N° 231622. Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. Ha editado más de 20 libros técnicos tanto de texto -desarrollando temas industriales-, como libros de planos para la fabricación de diferentes equipos.

  tolva, silo, tolva piramidal, tolva cuadrada, silo cilindrico, silo conico, silo cilindro cono, silo con patas, tolva con patas

Generalidades de los Recipientes

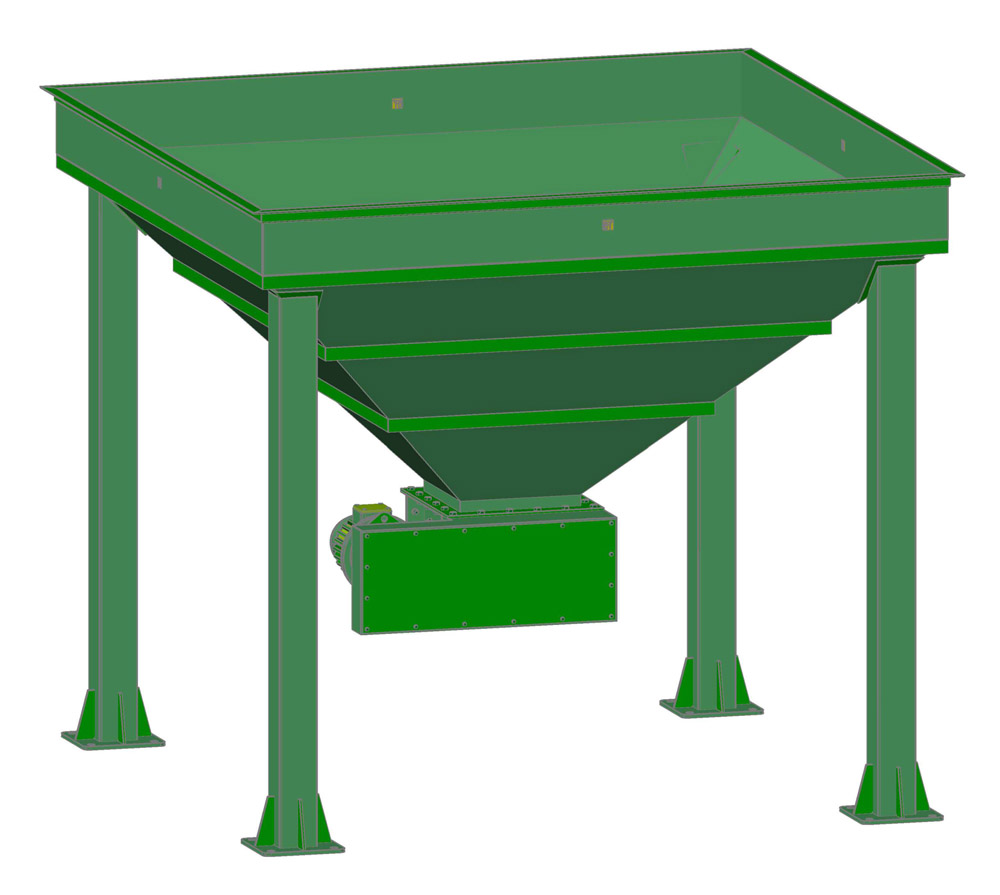

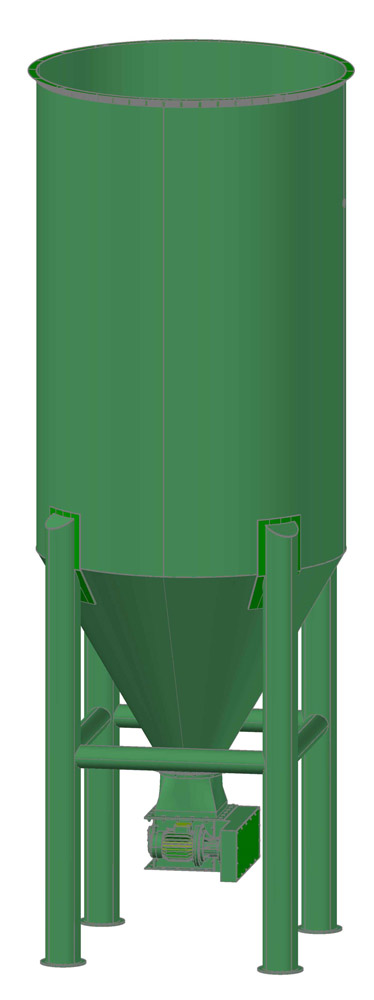

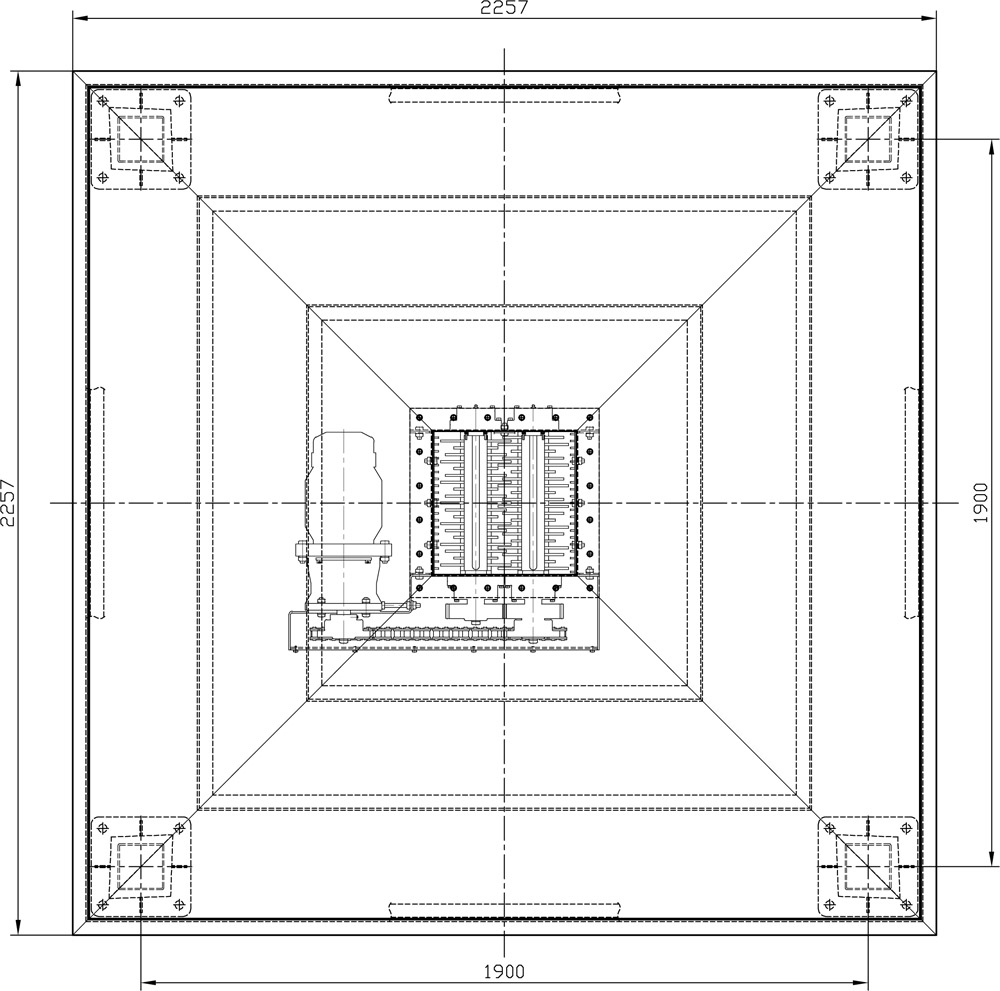

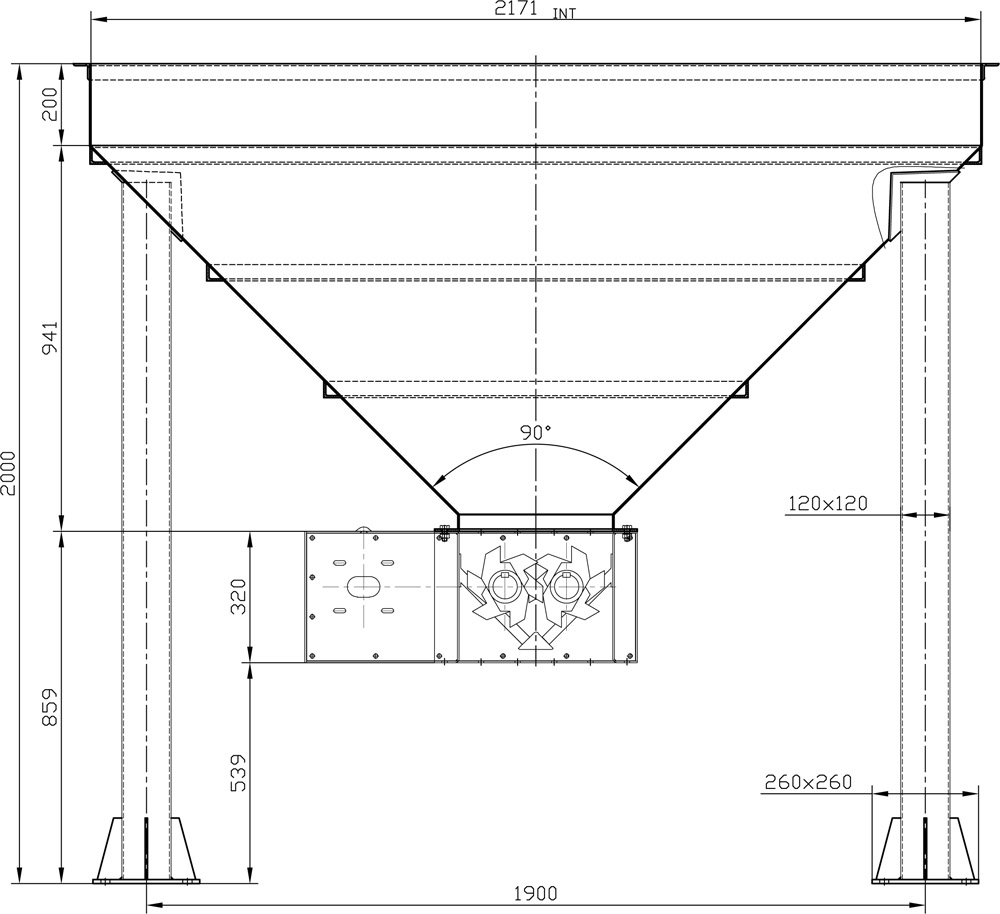

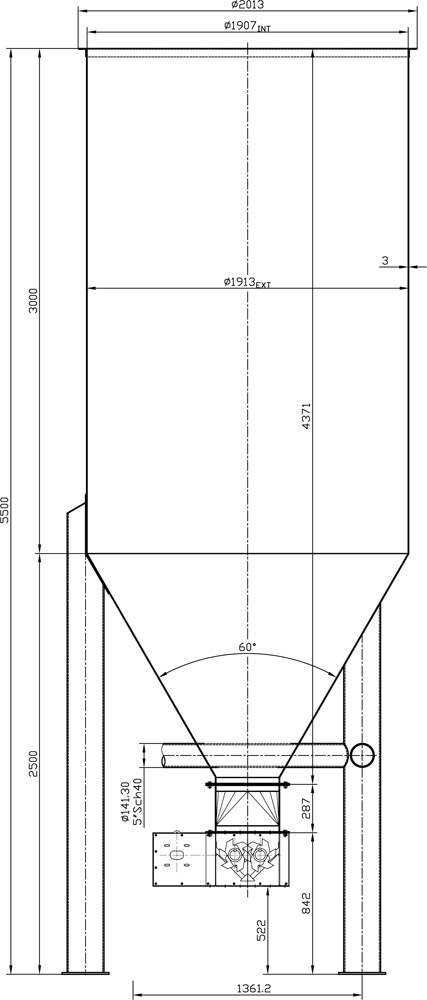

(Haciendo click sobre todos los dibujos lo lleva a una ampliación
