Agitador de esencias - 2da edición

Portada del libro

Título: Agitador de Esencias - 2º edición

Subtítulo: Planos completos de un agitador de 3 litros

Autor: Ing. Teodoro Kresisch

Catalogado: Libro técnico

Registro de la Propiedad Intelectual N°: 1211202711031

Idioma: Español

Tamaño: 210x297 mm (A4)

Cantidad de Páginas: 44 - incluye tapa y contratapa.

Color Interior: Planos en Blanco y Negro. Texto en color

Tapa y Contratapa: Color

Edición 2016

Contraportada del libro
Sinopsis del Libro Agitador de Esencias - 2da edición

El Agitador de Esencias es un equipo mezclador de alta velocidad, cuya característica principal es que su pequeño volumen de trabajo —3 litros— permite manejar insumos en cantidades de ensayo, evitando desperdiciar productos de alto costo, así como variar los mismos con elevada precisión para evaluar los resultados buscados.

Industrias donde se aplica este equipo de ensayos:
-Cosmética -Química -Medicinal -Alimenticia -Laboratorios

El equipo permite ensayar mezclas en diferentes condiciones, puesto que está preparado para trabajar con elevadas y/o bajas temperaturas, con vacío, así como condiciones normales de temperatura y presión. El material de fabricación es AISI 304, pero el cortador de cizallas está fabricado con AISI 316 por su mayor resistencia al desgaste por rozamiento.

Características técnicas del equipo agitador:

Capacidad de trabajo: 3 Litros
Potencia de giro: 2 HP
Velocidad de giro: 3000 RPM
Presión de trabajo: CNPT - Vacío
Material en contacto: AISI 304 / 316

Se desarrollan en el libro -el cual se editó en formato A4- los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Indice del Libro Agitador de Esencias - 2da edición

Plano y N° de Plano
Pg.

Plano y N° de Plano
Pg.
Prólogo 5   Eje Rodillo Guía / 0302 26

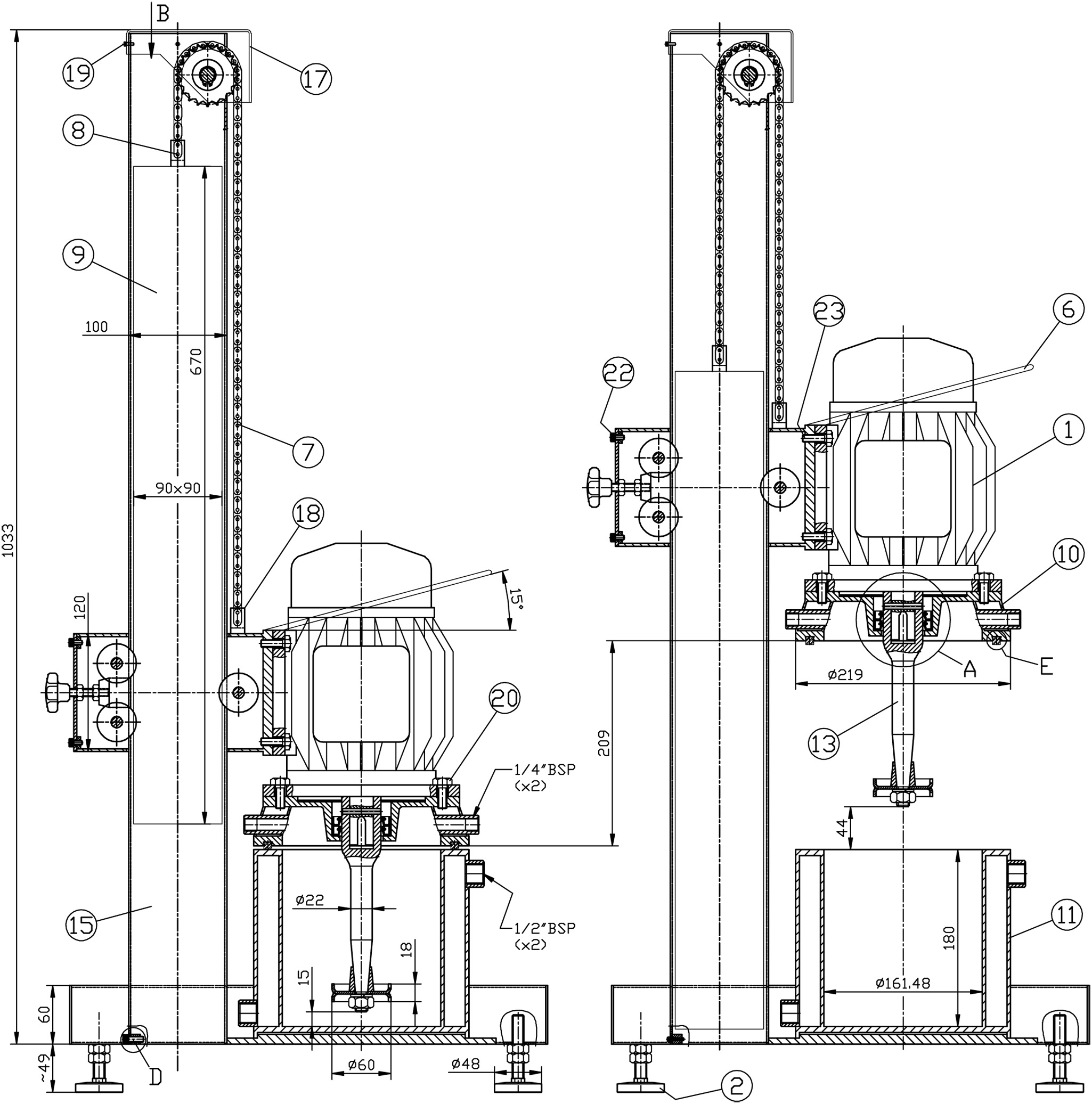

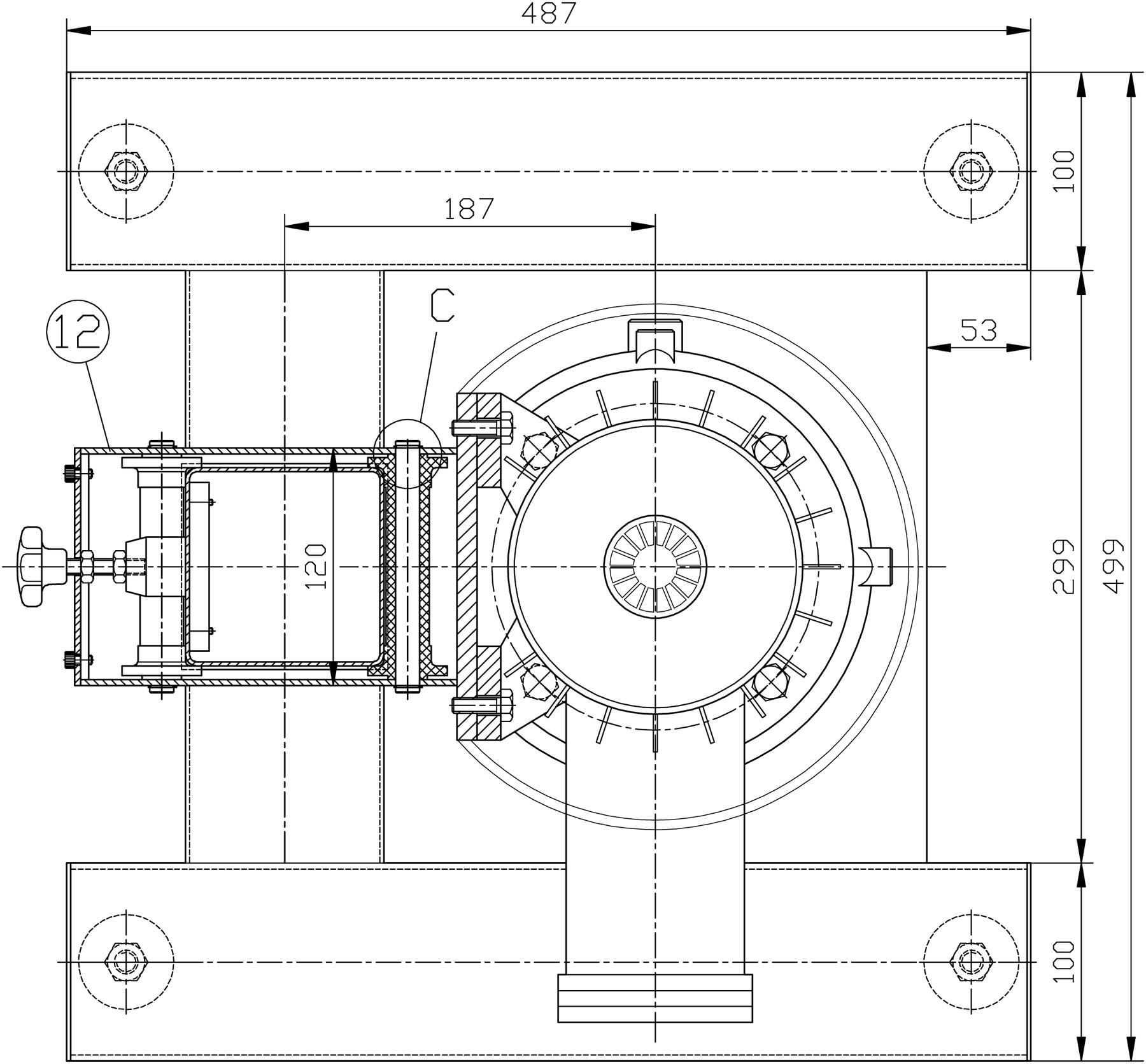

Conjunto / 0000 6   Estructura Soporte / 0303 27
Tapa Soporte / 0100 9   Tapa Soporte Motor / 0304 28
Material Tapa Soporte / 0101 10   Conjunto Agitador / 0400 29
Cono Interior / 0102  11   Eje / 0401 30
Desarrollo Cono Interior / 0102-D 12   Buje Cónico / 0402 31
Cono Exterior / 0103 13   Cortador de Cizallas ǿ60/0403 32
Desarrollo Cono Exterior / 0103-D 14   Conjunto Rueda Dentada/0500 33
Base / 0104 15   Eje Rueda Dentada / 0501 34
Superior / 0105 16   Rueda Dentada / 0502 35
Núcleo / 0106 17   Conjunto Estructura / 0600 36
Recipiente / 0200 18   Base Estructura / 0601 37
Material Recipiente / 0201 19   Tope Contrapeso / 0700 38
Tubo Exterior / 0202 20   Tapa / 0701 39
Tubo Interior / 0203 21   Superior Tapa / 0702 40
Aro Superior / 0204 22   Lateral Tapa / 0703 41
Base / 0205 23   Soporte de Cadena / 0704 42
Conjunto Soporte Motor / 0300 24   Manija / 0705 43
Rodillo Guía / 0301 25

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute. Titular de una Patente de Invención en Argentina con Título N° 231622.

Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano.



Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago

Paypal
Euro: €21

Paypal
Dólar: u$s22

MercadoPago
Pesos Argentinos: $330
Pagar

Actualizado Marzo 2016

Se ha publicado esta 2° edición por solicitud de los lectores, con todos los planos en español, revisados y corregidos por profesionales, con mejoras tanto técnicas como en la presentación de los planos, ampliando vistas, detalles y rótulos para su mejor lectura.
Se han realizado mejoras en las técnicas editoriales para aumentar considerablemente la calidad de los planos al imprimirlos en papel desde cualquier impresora.


agitador de esencias, mezclador de esencias, agitador de ensayo, mezclador de ensayo, agitador de presicion, mezclador de precision

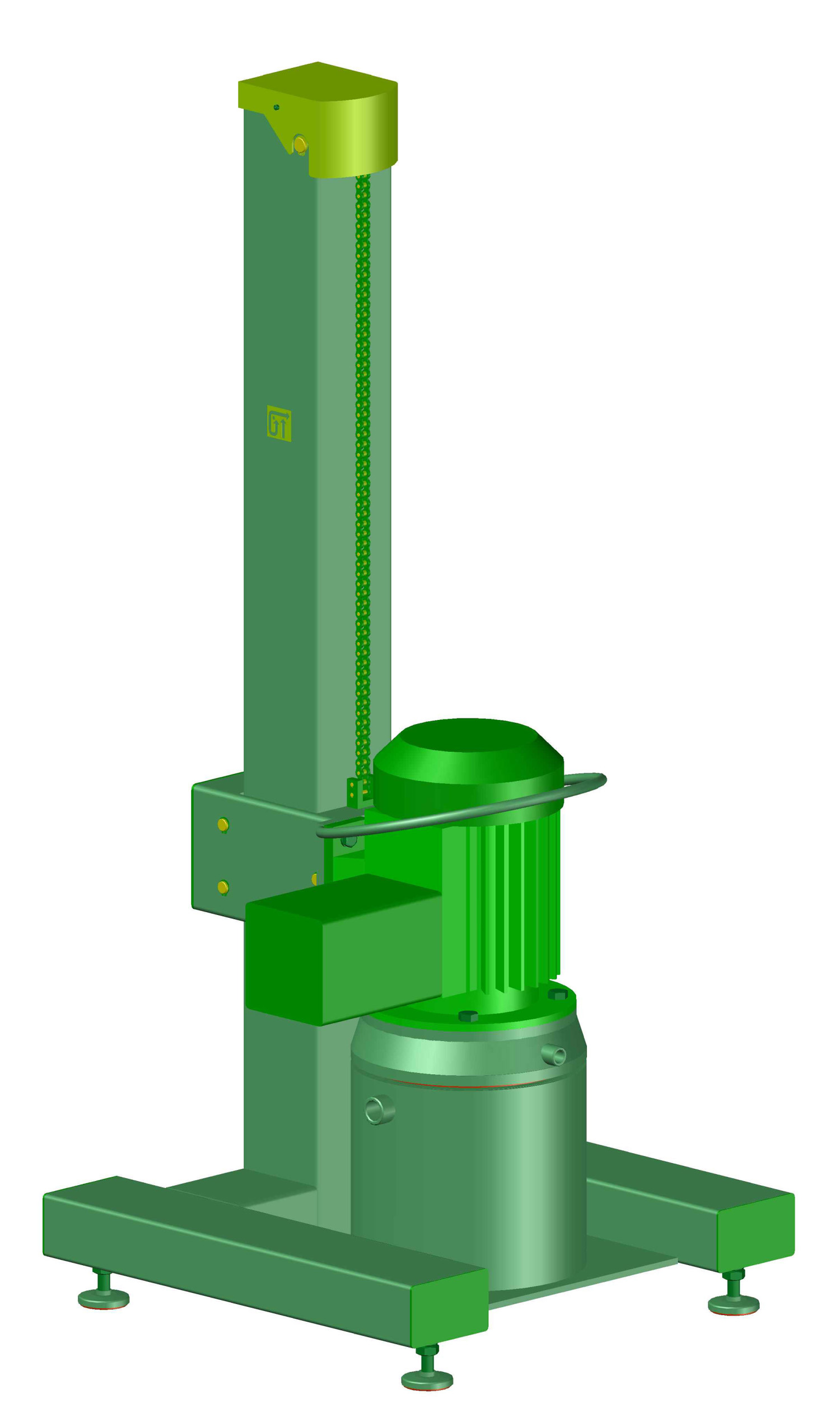

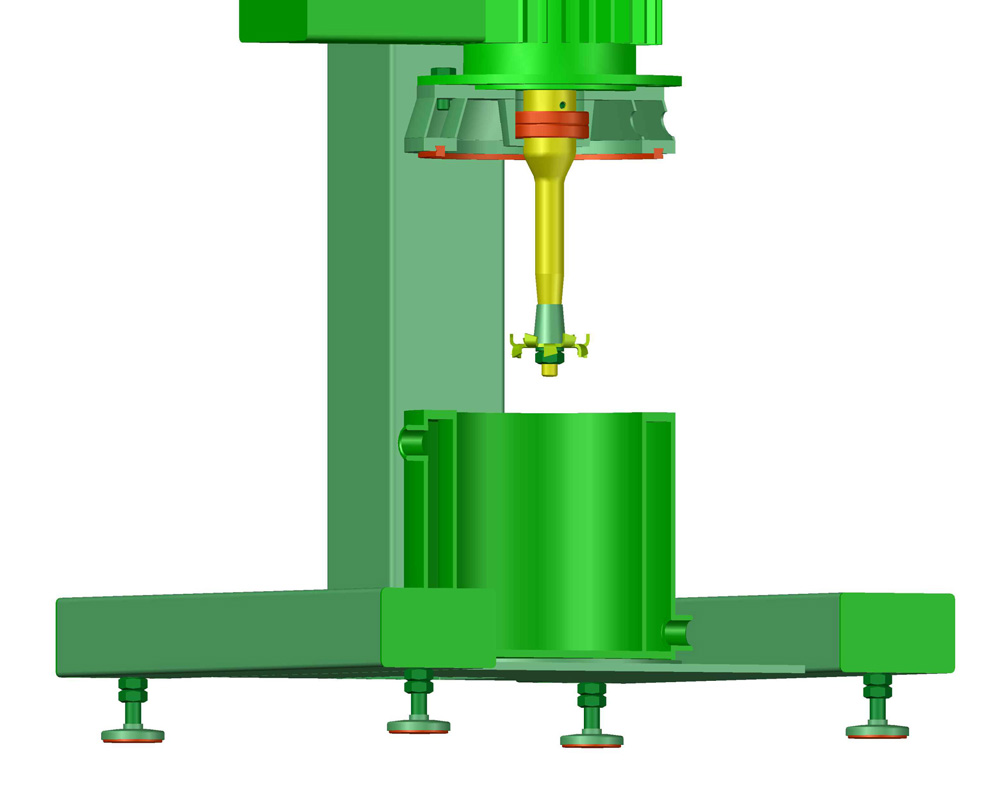

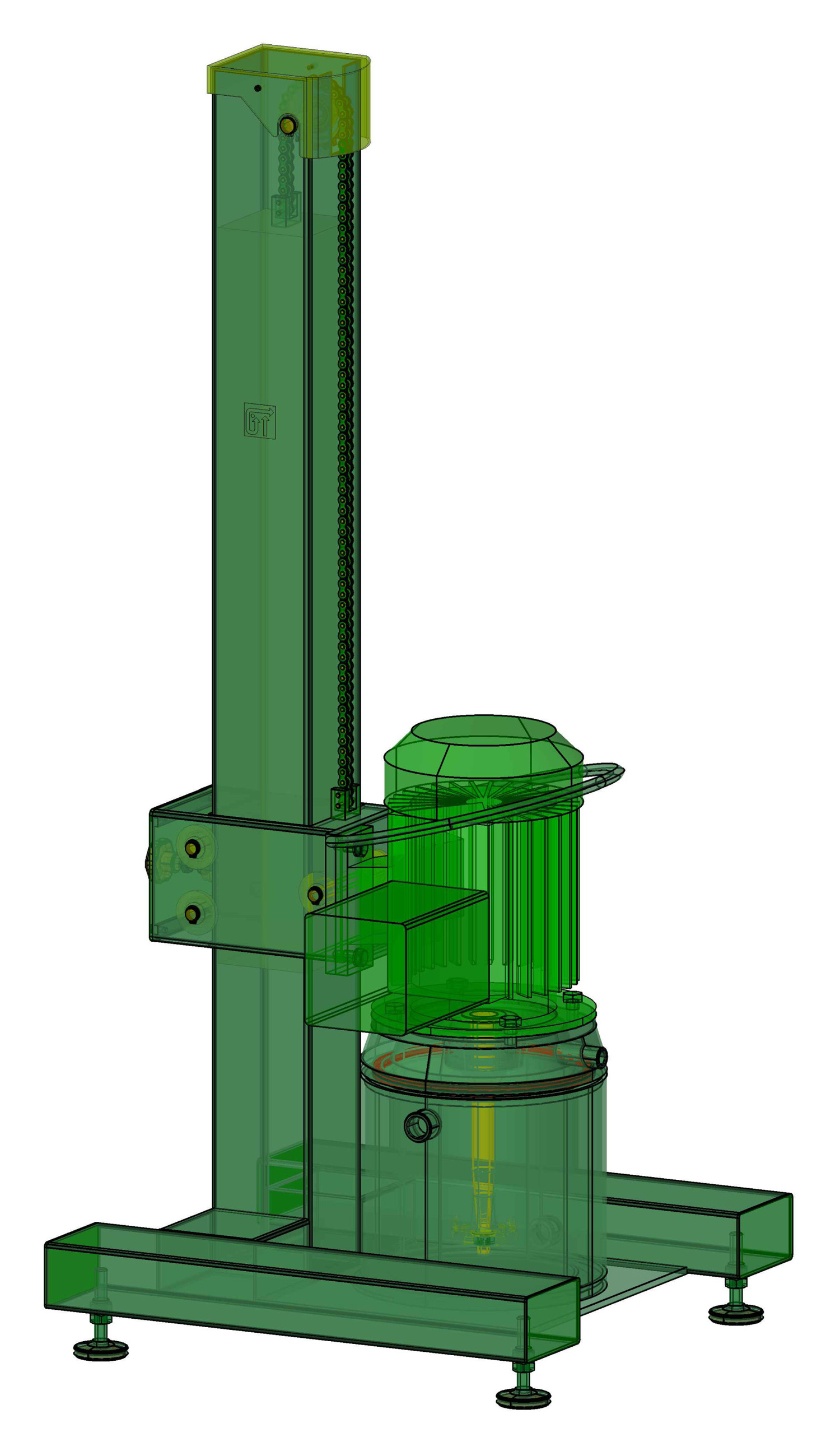

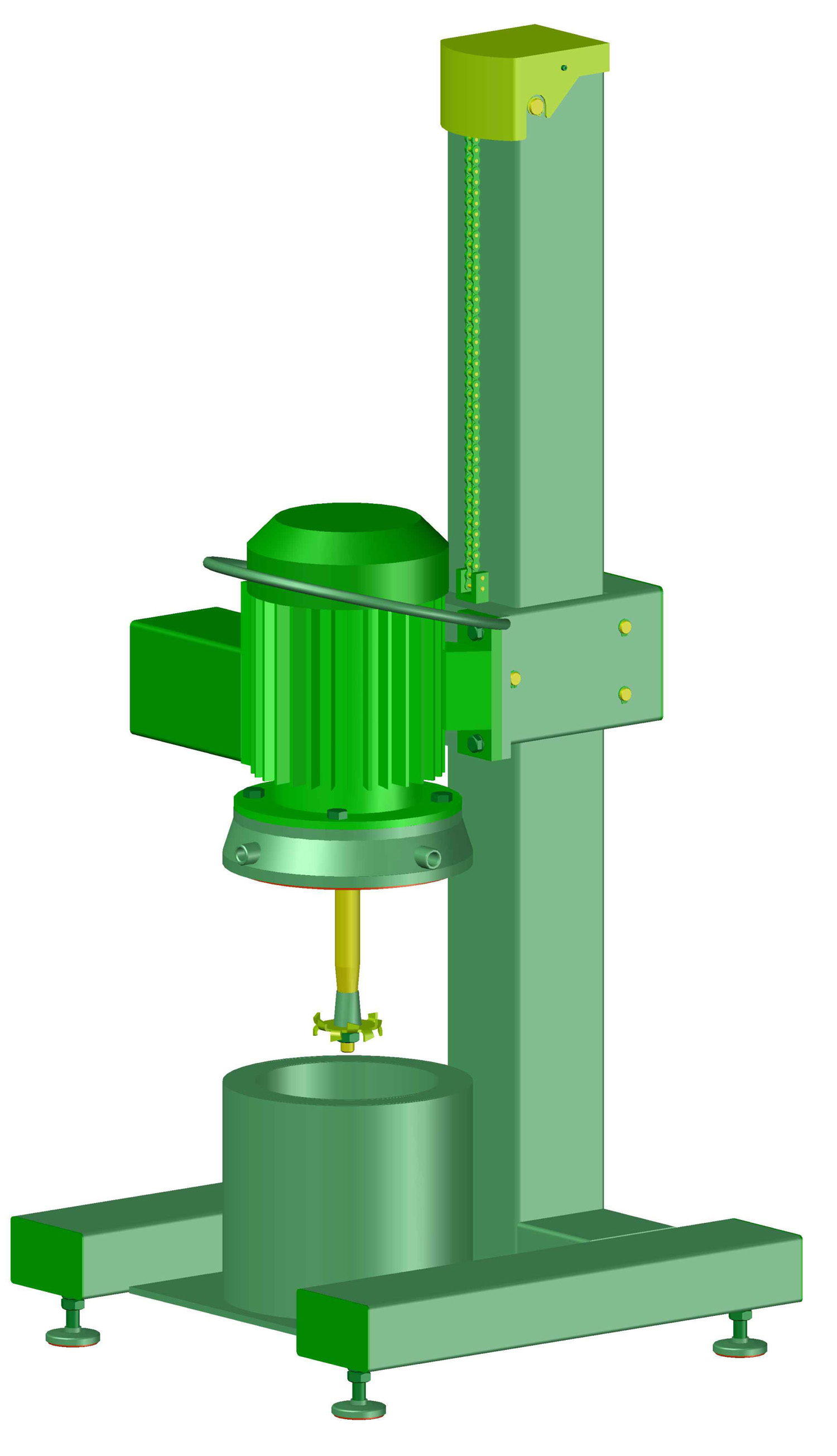

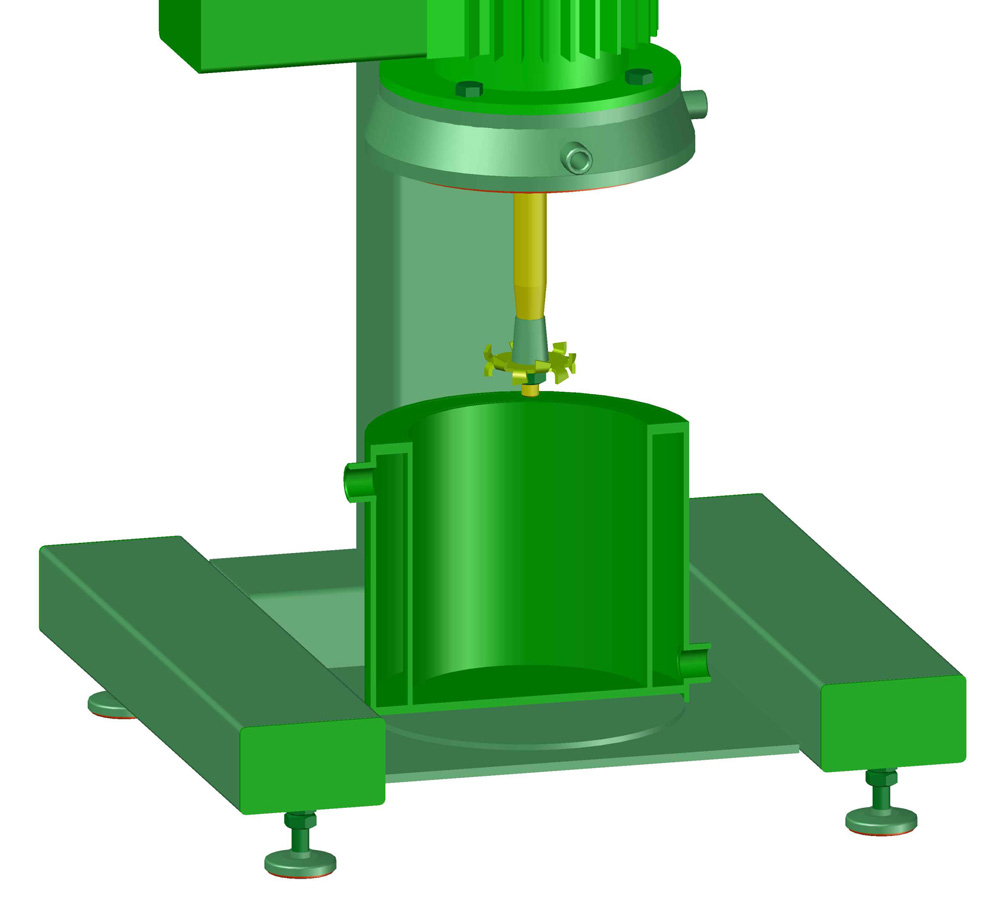

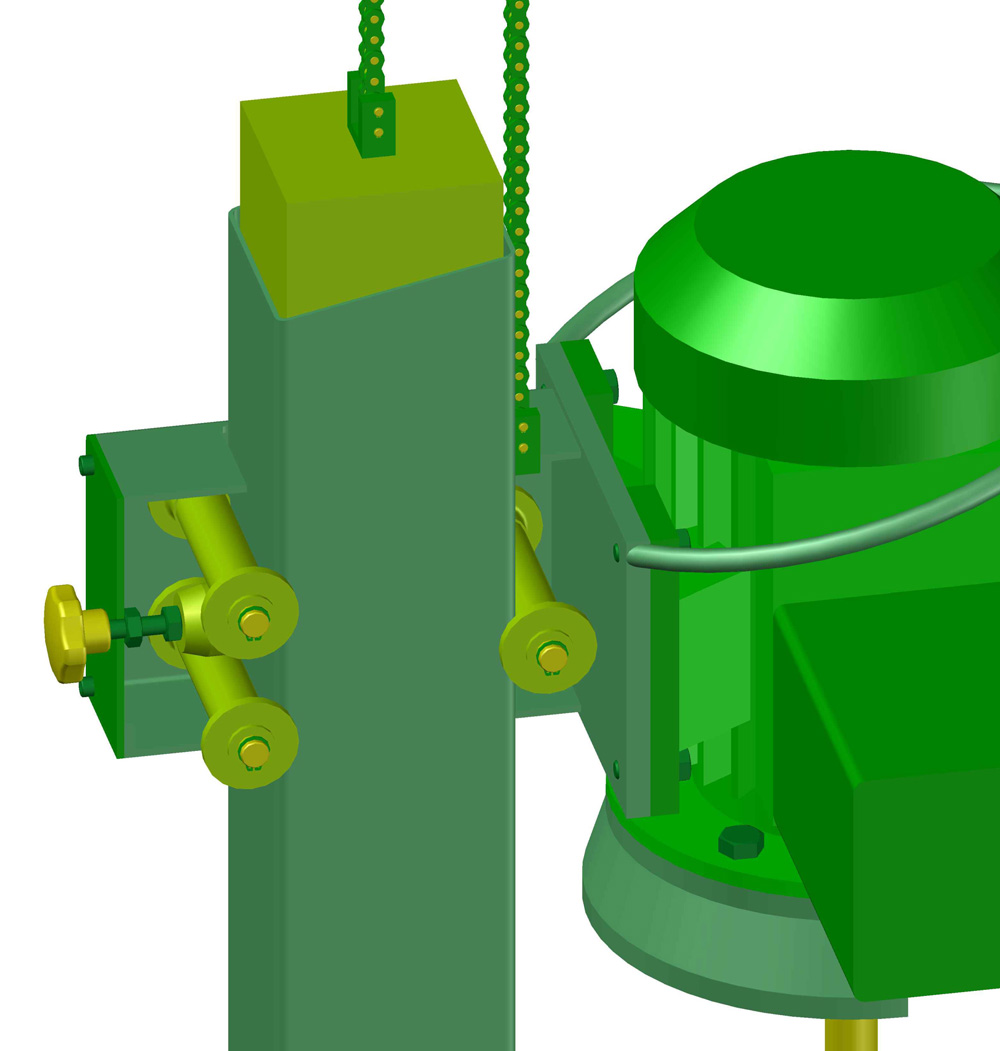

Generalidades del equipo
(haciendo click en la figura lo llevará a una ampliación en una ventana nueva)
