Abonador lateral manual - 3º edición

Portada del libro

Título:
Abonador Lateral Manual
3a edición

Subtítulo:
Planos completos
para fabricar
el equipo

Autor:
Ing. Teodoro Kresisch

Catalogado:
Libro técnico

Idioma:
Español

Tamaño: (A4) 210x297 mm

Cantidad de Páginas: 52 - incluye tapa y contratapa

Color Interior: Planos en Blanco y Negro. Texto en color.

Tapa y Contratapa: Color

Edición 2019

Contraportada del libro























Catálogo de Libros Técnicos - Resumen y precio de cada libro, con índice temático y dinámico.

*
Descarga Gratuita



Sinopsis de la Obra Abonador Lateral Manual - 3a edición

Se presenta un abonador con una capacidad de 20 litros, cuya función principal se desarrolla dentro de espacios limitados donde no es posible ingresar con maquinaria autopropulsada, o que la aplicación del abono apropiado -presentado en polvo- no justifique gastos en equipos y tiempos de alquiler.

Otra característica destacable de este pequeño equipo es que la dosificación del pulverulento insuma cantidades mínimas a lo largo de un sembrado, dejando una línea constante de producto tanto en la cantidad como en el direccionamiento, evitando el contacto humano con la toxicidad del abono o cualquier otro producto.

Algunos de los elementos pulverulentos que se han utilizado en éste equipo:

-Abono -Hormonas -Agroquímicos
-Desinfectantes -Pesticidas -Azufre


Características Técnicas
Velocidad de Rotación:
manual

Potencia de Giro:
manual

Materiales:
Ho (SAE 1010/1035)

Terminación Exterior:
Pintado
Chapa Galvanizada

Capacidad de la tolva:
20 litros

Se desarrollan en el libro -el cual se editó en formato A4-, los planos completos para fabricar el equipo. En el plano de conjunto se detallan las partes estándar que se adquieren en el mercado industrial, y la secuencia de planos de las piezas a mecanizar. Los planos de piezas contienen:
-detalles de soldadura y el desarrollo de las chapas plegadas,
-armado -soldadura- de las piezas antes de mecanizarlas,
-cotas completas de los ejes y piezas mecanizadas con sus tolerancias,
-dimensiones de los perfiles con detalles de sus ángulos (cuando corresponde),
-mecanizado de las piezas estándar para adaptarlas al equipo.
La definición -o lectura- de los planos, tanto en pantalla como luego de imprimirlos, es óptima, tipo fotografía en formato .jpg con resolución de 300 píxeles/pulgada.

Siguiendo esta página descubrirá más abajo dibujos generales del equipo

Indice del Libro Abonador Lateral Manual - 3a edición

Nombre y N° de plano
Pg.
Nombre y N° de plano
Pg.
Prólogo 5   Rueda Dent. del Sinfín-0401 30
Conjunto – 0000/* 7   Disco Contacto Sinfín-0402 31
Cuerpo - 0100 12   Buje - 0403 32
Parte Central - 0101 13   Refuerzo - 0404 33
Desarrollo Parte Central-0102 14   Buje Sinfín - 0405 34
Lateral Salida - 0103 15   Eje Sinfín - 0406 35
Desarrollo Lateral Salida-0104 16   Rueda Dentada Motriz-0501 36
Lateral Soporte - 0105 17   Eje Rueda Motriz - 0502 37
Des. Lateral Soporte - 0106 18   Eje Rueda Frontal - 0601 38
Parte Flexible - 0201 19   Buje Eje Rueda Frontal-0602 39
Puerta - 0202 20   Arandela Tope - 0603 40
Marco de Puerta - 0203 21   Rueda Delantera Mec.-0604 41
Marco Fijo - 0204 22   Carro - 0700 42
Soporte de Forma - 0301 23   Lateral Carro - 0701 43
Forma - 0302 24   Base Carro - 0702 44
Leva - 0303 25   Manija - 0703 45
Eje de Leva - 0304 26   Refuerzo Manija - 0704 46
Soporte de Ejes - 0305 27   Protector - 0800 47
Soporte Lateral - 0306 28   Desarrollo Protector - 0801 48
Rueda Dentada Puerta-0307 29   Dibujos 3D 49

Sobre el Autor

Ing. Teodoro Kresisch

Mail: tkresisch@yahoo.com.ar

Nacido en Buenos Aires, Argentina, en Marzo de 1953. Luego de recibirse como Técnico Mecánico en ENET N°34, curso sus estudios en la Universidad Tecnológica Nacional de Buenos Aires, graduado Ingeniero Mecánico. Revalidado como Ingeniero Mecánico en el Estado de Israel, es reconocido como Investigador Científico en el año 2002. También es reconocido en Estados Unidos en Halliburton Energy Institute. Titular de una Patente de Invención en Argentina con Título N° 231622.

Participó de cursos internacionales en el área de Petróleo —en el campo de Peforación—; en la tecnología del movimiento y transporte vertical; en cursos de postgrado en proyecto y diseño electromecánico; en desarrollo de calderería y plantas de procesos; en la implementación tecnológica en el procesamiento de alimento humano y animal; en el procesamiento de residuos industriales tóxicos.

Con más de treinta años de experiencia profesional, ha montado plantas de procesos en varios países del continente americano, así como en Europa y Asia, para producción en laboratorios medicinales, químicos y agroquímicos. También ha diseñado y proyectado equipos y maquinaria específica para el rubro de alimentos, tanto para la siembra, cosecha y procesamiento de semillas, tubérculos y verdes para el consumo humano.

Precio y compra del ebook online
Para comprar el libro digital primero seleccione la moneda a utilizar, luego haga click en el botón de compra y lo llevará a la plataforma con las diferentes opciones de pago
Paypal
Euro: €27
Paypal
Dólar: u$s29


MercadoPago
Pesos Argentinos: $1160
Pagar
Precio Vigente desde
Abril 2019

Actualizado Marzo 2016





Se ha publicado esta 3° edición por solicitud de los lectores, con todos los planos en español, revisados y corregidos por profesionales, con mejoras tanto técnicas como en la presentación de los planos, para su mejor lectura.
Se han realizado mejoras en las técnicas editoriales para aumentar considerablemente la calidad de los planos al imprimirlos en papel desde cualquier impresora.




abonador, abonadora, abonador lateral, equipos para abono, equipos manuales, abonos, polvos, desinfectantes, agroquimicos, hormonas, equipos agroquimicos, equipos para el agro, siembra

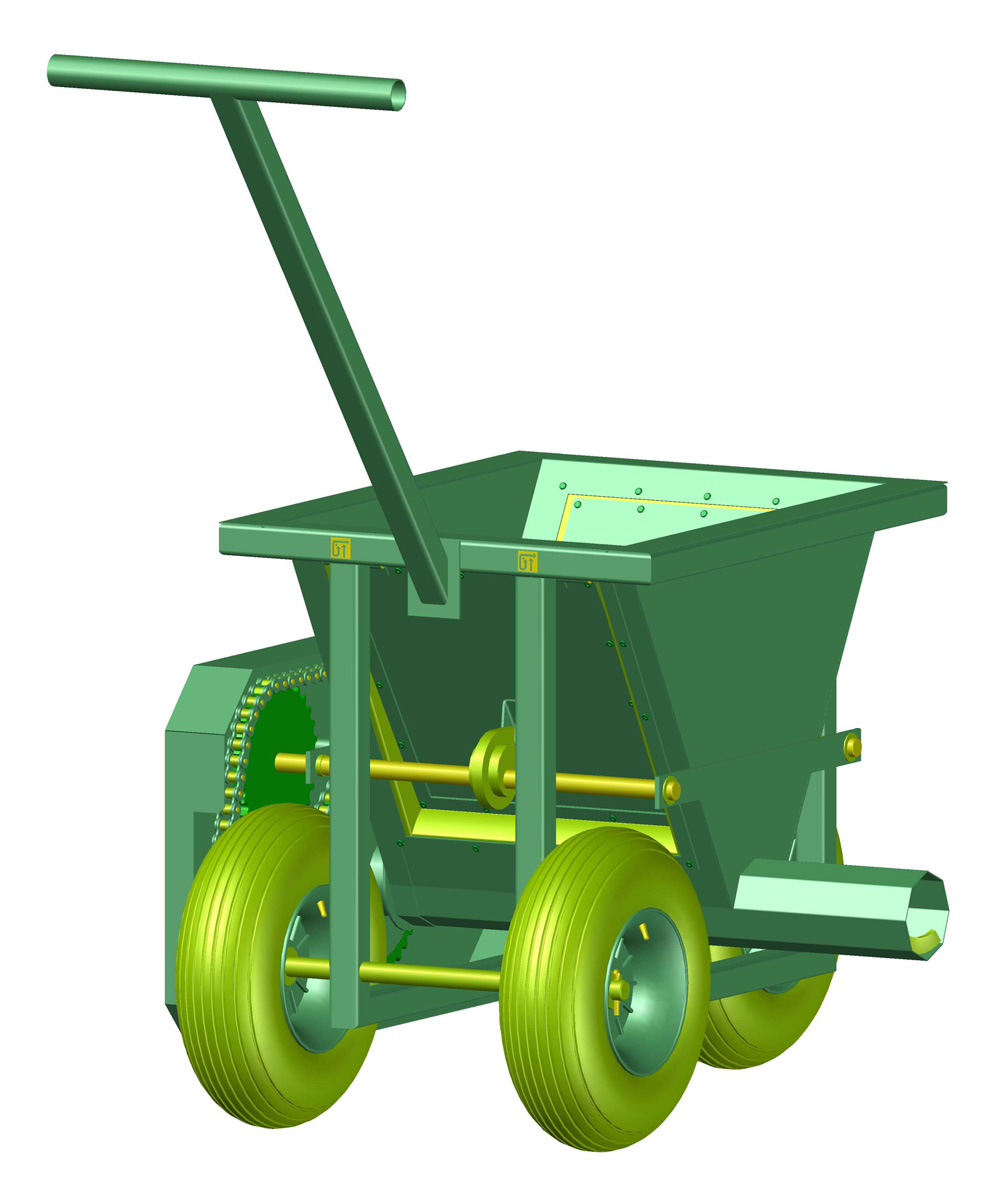

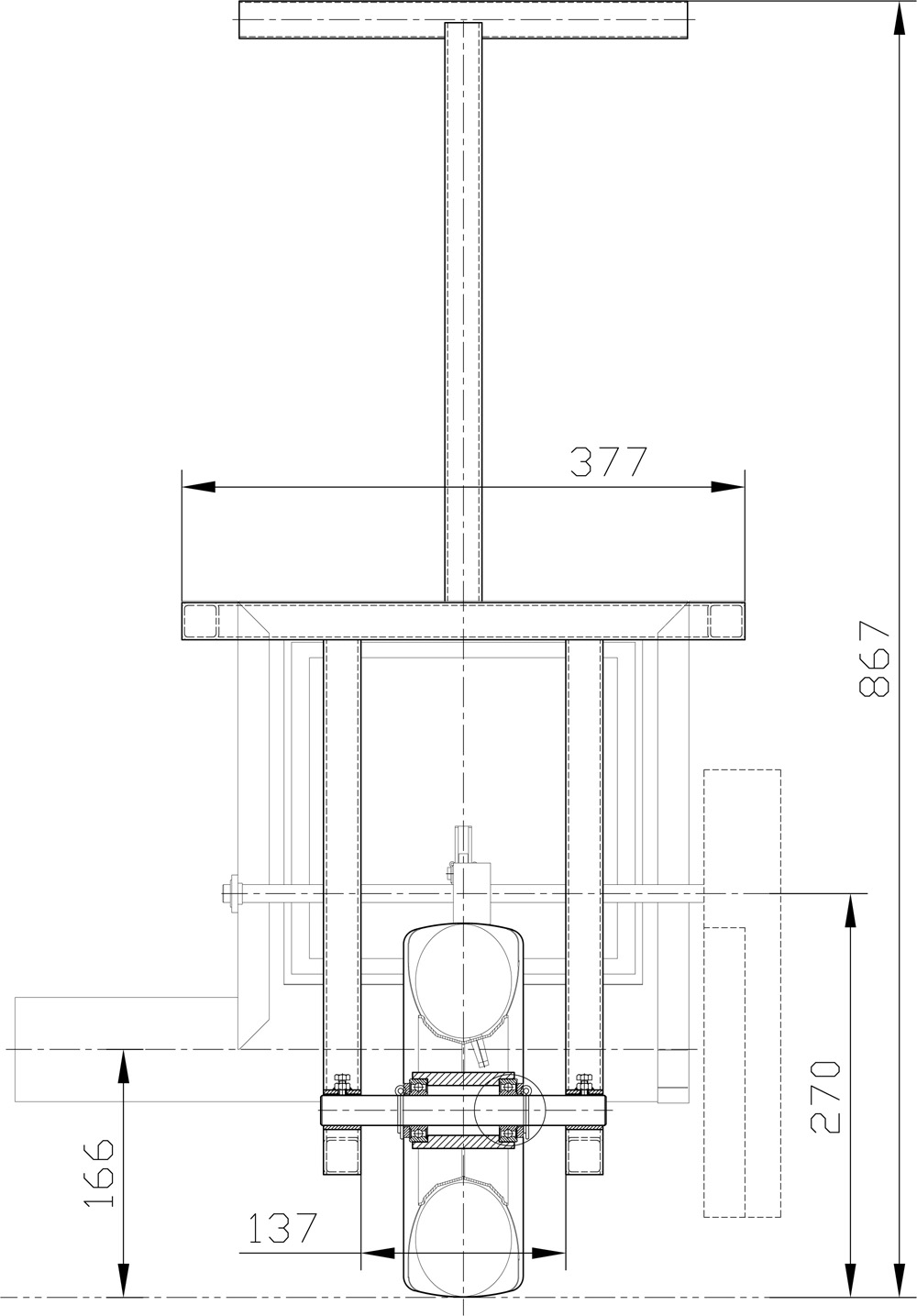

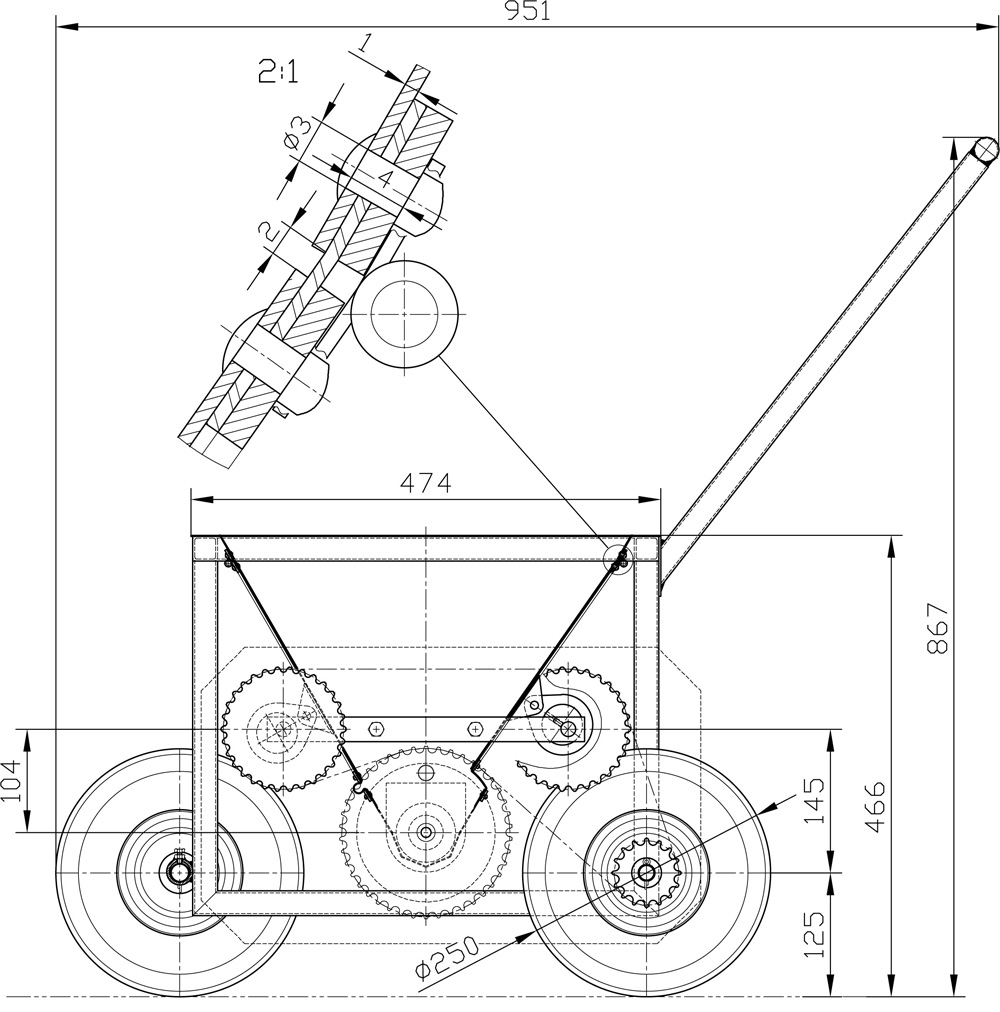

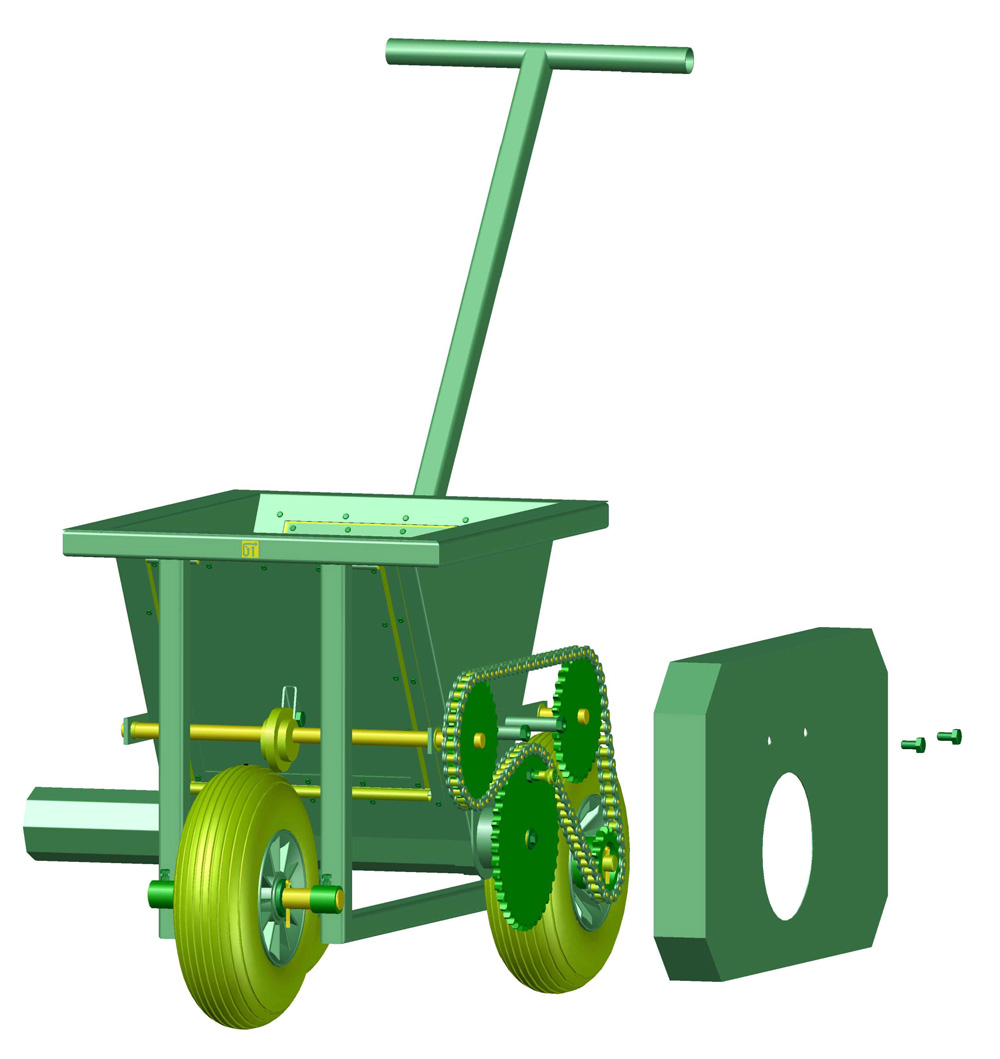

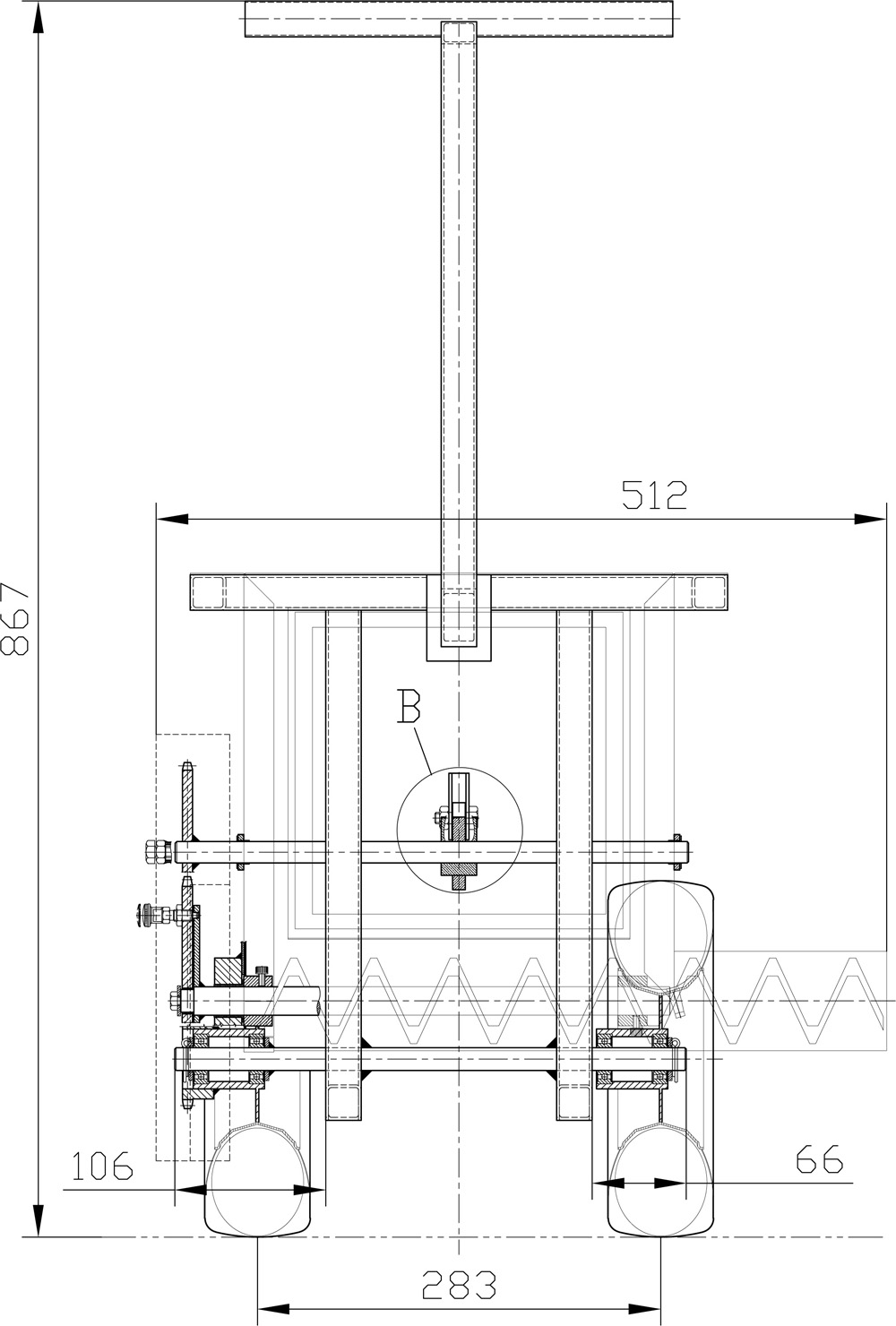

Generalidades del equipo
